재설계 및 신규 프로젝트를 위한 Digi XBee RR 솔루션


Quinn Jones, Senior Product Manager – Digi XBee, Digi International / November 18, 2022



팬데믹 기간 동안 나타난 공급망 문제로 인해 세계가 어려움을 겪고 있다는 것은 모두가 알고 있습니다. 상황이 개선되고 있지만 칩 및 구성 부품들의 긴 리드 타임으로 인해 여전히 많은 제조업체, OEM 및 개발자가 어려움을 겪고 있습니다. 그리고 우리는 디자인을 완성하지 못했을 때 어떤 일이 발생하는지 알고 있습니다. 계획, 예측, 고객 만족도 및 수익에 영향을 미칩니다.


좋은 소식은 상황이 어려워지면 Digi가 혁신 한다는 것입니다. 엔지니어링 및 제품 관리 팀의 지칠 줄 모르는 작업 덕분에 현재 기존 XBee3 장치와 호환되는 새로운 Digi XBee 솔루션을 출시하게 되었음을 알려드리게 되어 기쁩니다.


이 글에서는 Digi Wireless Design Services에서 제공하는 빠른 재설계 지원뿐만 아니라 새로운 Digi XBee RR 솔루션에 대해 다루면서 재설계를 통해 디자인을 가능한 한 빨리 시장에 다시 출시할 수 있도록 지원합니다.



Digi XBee RR란 무엇인가?

Digi XBee RR은 제품 설계에서 XBee3에 의존하는 OEM, 개발자 및 시스템 통합자의 즉각적인 요구를 지원하기 위해 제작된 Digi의 새로운 제품군입니다. 기존 Digi XBee 설계와 호환되며 사소한 변경만으로 교체할 수 있습니다. Digi XBee RR은 현재 대량 배송이 가능합니다.


Digi XBee 에코시스템의 다른 XBee 시리즈의 모듈들은 여전히 단종 상태가 아니라는 점에 유의해야 합니다. 가용성이 허용하는 한 해당 모듈을 계속 배송할 것입니다.


Digi XBee RR Digi 게이트웨이, 로컬 프로비저닝 및 테스트를 위한 Digi XCTU, 게이트웨이를 통한 네트워크 전체 가시성 및 원격 관리를 위한 Digi Remote Manager와 완벽하게 통합된 완벽한 솔루션입니다. Digi XBee RR XBee3 모듈의 DigiMesh 또는 Zigbee 메시 네트워킹 기능이 필요한 사용자는 게이트웨이를 통해 메시 네트워크를 클라우드에 연결하기 위해 이 통합이 필요합니다. 클라우드 기반 Digi Remote Manager는 또한 어플리케이션 추적 및 비즈니스 인텔리전스를 위해 Amazon AWS Microsoft Azure와 같은 클라우드 서비스와 쉽게 통합할 수 있습니다.

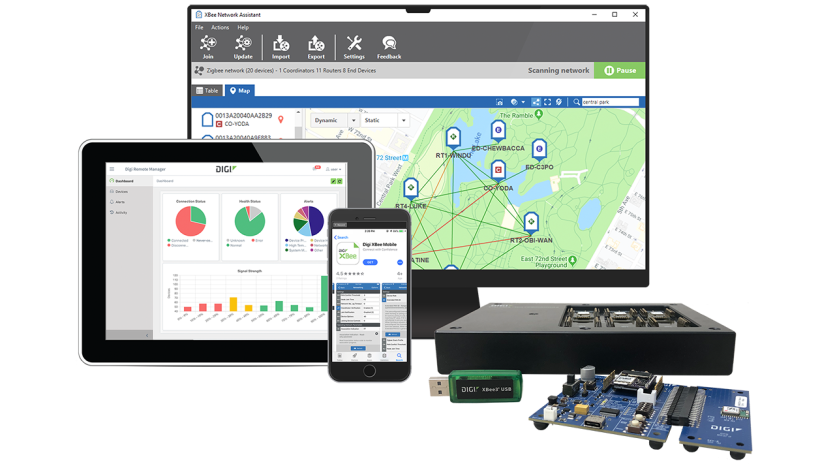

또한 Digi XBee RR은 어플리케이션의 신속한 개발, 테스트 및 배포를 위한 사이트 조사 및 네트워크 연결 평가 도구와 개발자 도구를 포함하는 Digi XBee 도구들와 완벽하게 통합됩니다.




어떤 프로토콜과 폼 팩터가 지원됩니까?

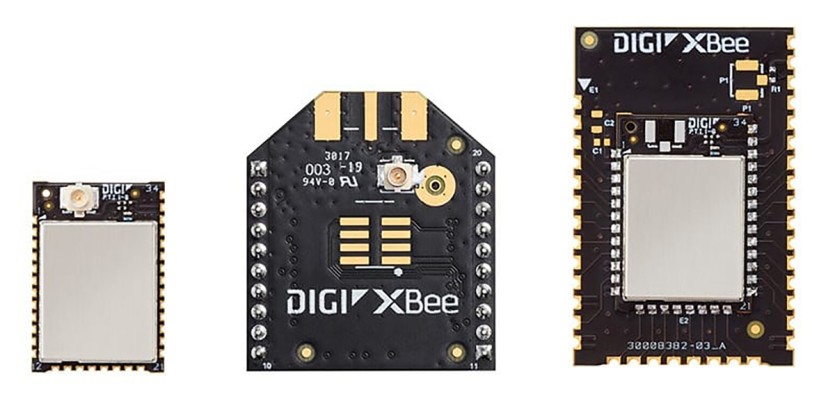

Digi XBee RR2.4GHz대역에서 사용할 수 있습니다. XBee3와 동일하게 스루홀(TH) 및 표면 실장(SMT)뿐만 아니라 마이크로 실장(MMT) 폼 팩터를 보유하고 있으며, Zigbee, 802.15.4 Digi의 자체 DigiMesh 프로토콜을 사용한 메시 네트워킹을 제공합니다. 오늘날 가장 인기 있는 크기이며 가장 작은 마이크로 마운트 폼 팩터에서 즉시 사용할 수 있습니다.


권장 게이트웨이는 무엇입니까?

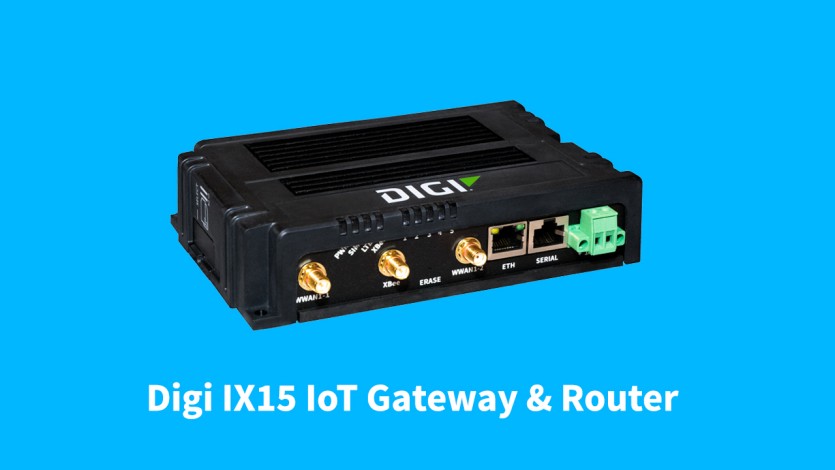

Digi XBee RR은 하나의 XBee 게이트웨이 및 셀룰러 라우터인 Digi IX15와 완벽하게 호환됩니다. Digi IX15를 사용하면 메시 네트워크를 구축하고 이더넷을 통해 인터넷에 연결하고 셀룰러를 통해 메시 네트워크를 연결할 수 있습니다. IX15는 현재 사용 가능하며 배송됩니다.


Digi XBee RR Digi XBee3의 기능 차이는 무엇입니까?

XBee3 XBee3의 마이그레이션을 계획할 때 염두에 두어야 할 몇 가지 주요 기능 차이점이 있습니다.


> MicroPython : Digi XBee3 Digi XBee RR의 주요 차이점 중 하나는 MicroPython으로, Digi XBee RR에는 포함되어 있지 않습니다. 따라서 XBee RR에 대한 적용 적합성은 MicroPython이 요구 사항인지 여부에 따라 달라집니다.

> Bluetooth : 또 다른 차이점은 Digi XBee RR에서 약간 다른 Bluetooth 기능입니다. 기본 Bluetooth 기능이 포함되어 있어 XBee 모바일 앱 또는 자체 개발 모바일 앱을 통해 장치를 구성하고 준비할 수 있습니다. 사용자 데이터 릴레이 프레임도 사용할 수 있습니다. 그러나 MicroPython을 사용하여 Bluetooth를 제어하거나 Bluetooth에서 비커닝을 사용하는 경우 XBee RR로 마이그레이션하는 경우 해결 방법이 필요합니다. 웨이크업 시 블루투스를 사용하여 핸드헬드 장치로 XBee 모듈을 구성하는 팀은 여전히 그렇게 할 수 있으며, 이 방법을 사용하여 XBee 모듈의 설정 및 매개 변수를 구성할 수 있습니다.

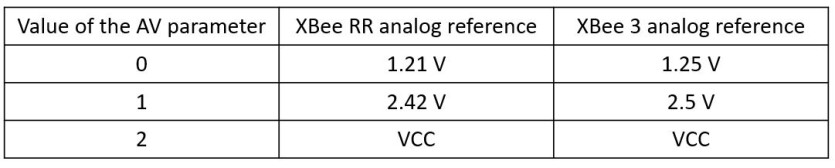

> GPIO : GPIO 기능에는 몇 가지 중요한 차이점이 있습니다. DIO10(PWM0/RSSI 표시기) DIO11(PWM1) 라인은 XBee RR RF 모듈에서 사용할 수 없습니다. 또한 아날로그 입력의 XBee RR XBee3의 기준 전압이 다릅니다. ADC 판독값에서 단자 전압으로 사용할 수 있는 값은 아래 표를 참조하십시오.

> 펌웨어 : 펌웨어 이미지는 XBee RR에서 다르므로 XBee RR XBee 3 모듈 모두에 대해 하나의 펌웨어 이미지를 사용하지 않는 것이 중요합니다. 펌웨어는 XBee RR XBee3에 각각 별도로 제공되며 모듈에서 OTA 펌웨어 업데이트를 계속 수행할 수 있습니다.



관리 및 마이그레이션 도구

이 섹션에서는 Digi XBee RR로 마이그레이션을 할 때 계속 사용할 수 있는 몇 가지 이동 기능을 다룹니다.


> XCTU : Digi XCTU Digi XBee RR Digi XBee 3 모두에 대해 동일하게 계속 작동합니다. XCTU를 사용하면 모듈을 구성하고 네트워크의 PC 및 원격 장치에 연결된 모듈에서 펌웨어를 업데이트할 수 있습니다. RF 링크의 연결 품질을 포함하여 장치 네트워크의 그래픽 보기를 제공하고 API 통신을 테스트 및 분석하고 개발 단계 및 사이트 조사에서 범위 테스트를 수행하는 여러 도구와 함께 제공됩니다.

> XBee 멀티 프로그래머 : Digi XBee 멀티 프로그래머 XBee RR 모듈에 대해 동일하게 작동하며 XBee 3에서 Digi XBee RR로 마이그레이션하는 사용자에게 매우 유용합니다. 멀티 프로그래머를 사용하면 한 번에 최대 6개의 모듈을 동시에 프로그래밍할 수 있습니다. 그 이상의 모듈을 동시에 프로그래밍 하고 싶다면 멀티 프로그래머를 추가로 연결할 수 있습니다. 통과/실패 상태를 표시하는 그래픽 인터페이스가 있으며 어떤 경우든 품질 기록에 필요한 데이터를 내보낼 수 있습니다.


* 현재 설정된 프로토콜에서 다른 프로토콜로 XBee RR 버전으로 업데이트할 수 있습니다. 예를 들어 모듈이 Zigbee로 설정되어 있고 이를 802.15.4 또는 DigiMesh로 변경하려는 경우 멀티 프로그래머를 통해 쉽고 빠르게 수행할 수 있습니다.

* 멀티 프로그래머는 MMT, SMT TH의 각 폼 팩터에서 사용할 수 있도록 교환 가능한 헤더 보드를 가지고 있습니다.

* XBee RR을 사용하기 전에 모듈에 변경 사항을 저장하거나 추가하려는 설정 또는 구성이 있는 경우 멀티 프로그래머를 통해 이를 수행할 수도 있습니다.

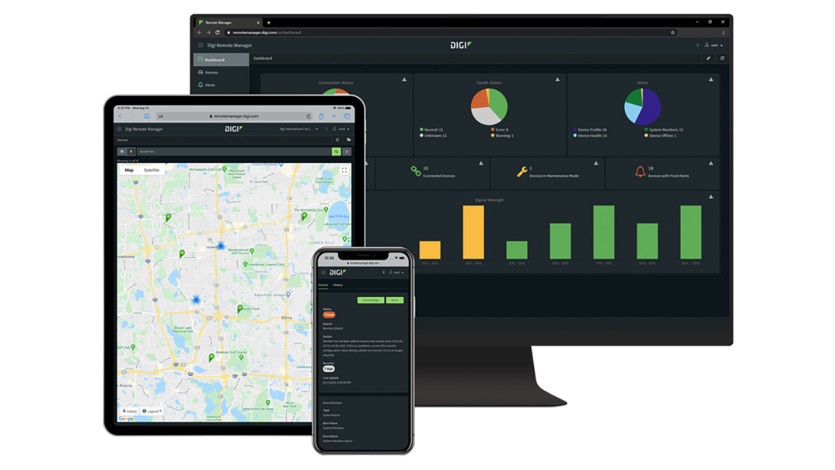

> Digi Remote Manager : 이 글의 앞부분에서 언급되었듯이, Digi Remote Manager는 분산 네트워크를 구축하는 고객을 위한 핵심 구성 요소로, XBee 모듈에서 게이트웨이를 통해 디바이스와 클라우드 간 연결을 생성할 수 있습니다. 이를 통하여 사무실 혹은 컨트롤 룸에서  현장 상황을 원격으로 모니터링하고, 사전 설정된 구성과 비교하여 장치의 보안 위반 등을 모니터링하며, 자동화된 업데이트 적용을 수행하고, 보고서를 실행할 수 있습니다.



마이그레이션 리소스 및 서비스

Wireless Design Services video

























변화는 어렵지만 Digi는 많은 도움이 되기 위해 노력하고 있습니다. 무엇보다 먼저 XBee3에서 XBee RR로 마이그레이션을 할 때 수행할 단계에 대해 Digi XBee RR 마이그레이션 가이드에 액세스해야 합니다.


Digi WDS "신속한 재설계" 서비스

마이그레이션을 지원하기 위해 숙련된 엔지니어링 및 RF 지원이 필요한 경우 Digi Wireless Design Services(WDS)가 도와드립니다. WDS 팀은 프로토타이핑, 설계, 테스트, 인증, 설계 복구, 제조 준비 프로세스 등에 대한 풍부한 경험을 보유하고 있습니다.

Digi WDS는 가능한 한 최단 시간 내에 Digi XBee RR로 마이그레이션하고 제품 배송을 빠르게 시작할 수 있도록 도와드립니다.


이 지원에는 다음이 포함됩니다 :


> 하드웨어/소프트웨어 수정 : Digi XBee RR을 통합하기 위해 제품 설계 변경이 필요할 수 있습니다. 이 작업을 수행할 수 있는 엔지니어링 직원이 없는 경우 WDS에 아웃소싱하여 프로젝트를 완료하고 신속하게 생산에 복귀할 수 있습니다.

> MicroPython 해결 방법 : MicroPython의 사용이 필요한 경우, Digi WDS와 협력하여 필요한 기능에 대한 해결 방법을 식별하고 구현할 수 있습니다.

> EMI 테스트 : Digi WDS는 다년간의 경험뿐만 아니라 필요한 모든 테스트 장비를 갖춘 완벽한 장비를 갖춘 실험실을 보유하고 있고, 안테나 배치 및 RF 통합에 대한 모범 사례들을 보드 설계에 적용되도록 노력합니다. 이것을 기반으로 고객의 디자인이 통과하고 성공을 보장하도록 필요한 권장 사항을 만들기 위해 테스트할 수 있습니다.

> 재인증 : XBee RR 모듈로 이동되는 모든 제품은 변경된 FCC ID를 나타내기 위해 재인증을 받아야 합니다. XBee RR에는 XBee3과 동일하지 않은 새로운 FCC ID가 있습니다. 이는 단지 서류상의 변경(허용되는 변경)일 수 있지만 의도하지 않은 EMI에 대한 테스트도 포함될 수 있습니다. WDS는 이 분야에 대한 광범위한 경험을 보유하고 있으며 필요한 요구 사항과 작업을 분석하고 안내하거나 작업을 수행할 수 있습니다.

> 시장 확장을 위한 인증 : FCC 인증을 통해 북미 지역에 제품을 배포했지만 이제 새로운 모듈을 사용할 수 있으므로 다른 지역으로 확장하려는 경우 Digi WDS가 도움이 될 수 있습니다. WDS 팀은 전 세계 배포에 대한 인증에 대한 광범위한 경험을 보유하고 있으며 추가 지역에 대한 인증 프로세스를 탐색하는 데 도움을 줄 수 있습니다.

> 구성 요소 소싱 지원 : Digi WDS는 재설계를 지원하고 관련 부품을 소싱하는 것에 도움을 주는 원스톱 상점이 될 수 있습니다.

> 전력 관리를 위한 설계 : 필요 전력 요구 조건은 사용 모듈과 사용 환경 및 어플리케이션에 따라 매우 다양합니다. 예를 들어 Digi XBee RR은 특정 모드에서 XBee3보다 더 많은 전력을 필요로 합니다. Digi WDS는 배터리 제조업체와 직접 협력하여 가장 에너지 효율적인 배터리를 소싱하고 성능을 최적화하는 것에 필요한 조정을 수행할 수 있는 전문 지식을 보유하고 있습니다.
