XCTU의 Digi XBee 관리도구 Top12

페이지 정보

CASE STUDY 작성자 테솔 조회 78회 작성일 24-05-28 09:54

본문

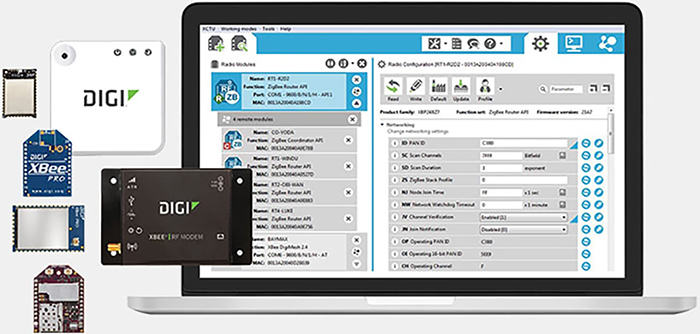

모든 Digi XBee에는 Windows, Mac 또는 Linux에서 사용할 수 있는 XCTU라는 강력한 무료 소프트웨어가 함께 제공됩니다. XCTU XBee Configuration(구성) & Test Utility(테스트 유틸리티)를 의미하지만 구성 및 테스트는 시작에 불과합니다. XCTU를 사용하여 XBee의 펌웨어 업데이트, 사용자 정의, 전체 무선 네트워크 관리, 코드 작성, 프로세스 자동화 등을 수행할 수 있습니다. 이러한 각 기능을 자세히 살펴보기 전에 먼저 Digi XCTU 앱이 제공하는 놀라운 도구에 대한 개요를 살펴보겠습니다. 참고로 언제든지 최신 버전의 XCTU를 다운로드 할 수 있으며 XCTU 사용자 가이드에서 추가 세부 정보를 확인할 수 있습니다.






d67a010c8a23f435aed06c9a8702f611_1716857322_732.jpg 1. 간편한 구성

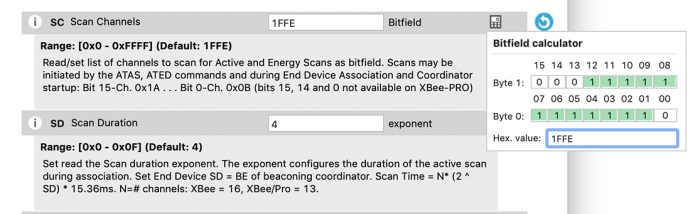

Digi XBee는 설정이 매우 간편할 뿐만 아니라 강력한 구성 옵션도 제공한다는 사실은 이 소프트웨어를 사용하여 본 사람이라면 누구나 알고 있습니다. XCTU는 모든 XBee의 모든 옵션에 대한 상황별 도움말을 통해 초보자에게 필요한(그리고 전문가도 원하는) 모든 지원을 제공합니다. 입력을 돕기 위해 계산기도 사용할 수 있습니다. 자세히 알아보려면 정보 아이콘*을 클릭하세요. 채널 스캐닝을 위한 비트필드를 결정해야 합니까? 인라인 계산기**를 사용하여 원하는 채널을 선택하면 나머지는 자동으로 완료됩니다. XCTU를 사용하면 XBee를 완전히 관리하고 더 쉽게 배울 수 있습니다.


d67a010c8a23f435aed06c9a8702f611_1716857442_8421.png : 정보 아이콘

** d67a010c8a23f435aed06c9a8702f611_1716857478_346.png  : 인라인 계산기

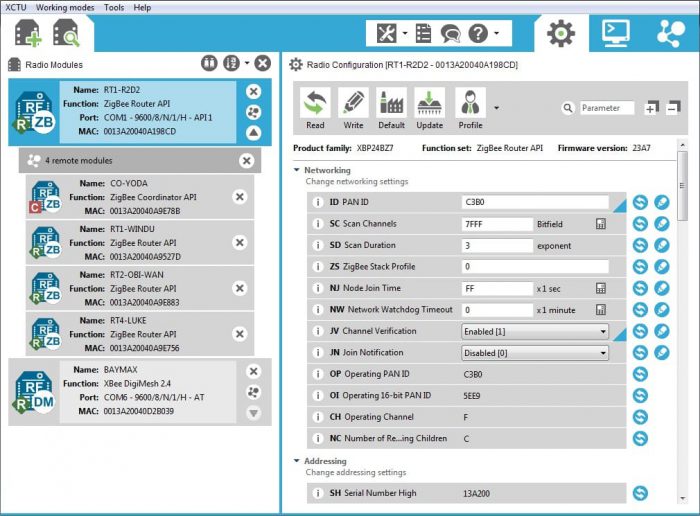

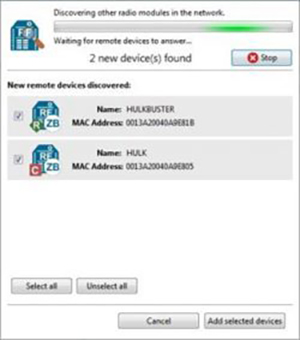

d67a010c8a23f435aed06c9a8702f611_1716857714_5473.png 2. 무선 작업


XCTU는 전체 Digi XBee 네트워크와 무선으로 연결됩니다. USB를 통해 연결된 하나의 XBee를 통해 무선 네트워크로 연결된 다른 XBee들을 무선으로 구성, 관리, 매핑, 업데이트 및 테스트할 수 있는 안전한 액세스를 제공합니다. 무선으로 XCTU를 사용하는 것은 쉽습니다. 로컬 라디오의 네트워크 아이콘을 클릭하기만 하면 네트워크의 모든 XBee를 검색하여 목록이나 그래픽 맵의 XCTU 인터페이스에 추가합니다. 이제 수백 개의 Digi XBee 모듈을 손쉽게 사용할 수 있습니다. 잠긴 문 뒤에 있거나 전신주 꼭대기에 있는 경우에도 안전하게 제어할 수 있습니다.

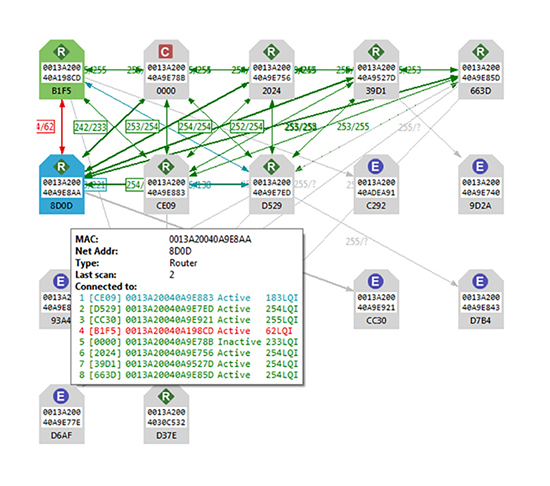

d67a010c8a23f435aed06c9a8702f611_1716858501_7928.jpg 3. XBee 네트워크 매핑


한 화면으로 연결된 전체 무선 IoT 네트워크를 모든 연결 강도 정보와 함께 확인할 수 있습니다. XCTU의 네트워크 매핑 기능은 이 모든 기능과 그 이상을 무료로 제공합니다. 이 매핑 도구에는 전체 Digi XBee 네트워크가 실시간으로 표시됩니다. 각 노드의 역할이 표시되고 무선 노드 사이의 여러 경로가 해당 신호 강도와 함께 모두 표시됩니다. 모든 Digi XBee는 이 매핑 도구에서 바로 재구성할 수 있으므로 네트워크를 쉽게 실험하고 조정할 수 있습니다. 가장 관심 있는 항목에 집중하는 데 도움이 되는 다양한 레이아웃 및 필터링 도구가 있습니다. 네트워크 맵은 스프레드시트, 보고서 등에서 사용하기 위해 이미지와 데이터 테이블로 내보낼 수 있습니다. XCTU의 매핑 도구를 사용하면 다시는 길을 잃을 일이 없습니다.

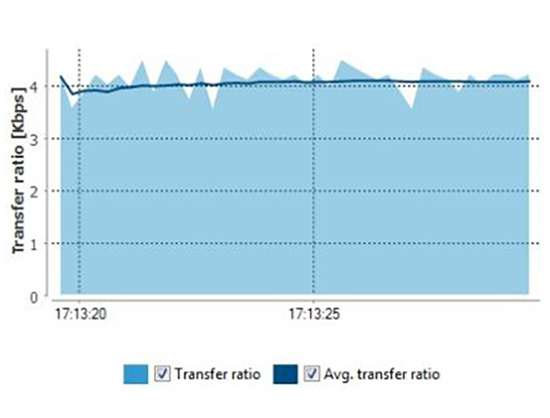

d67a010c8a23f435aed06c9a8702f611_1716858591_4255.png 4. 처리량 테스트


Digi XBee는 얼마나 많은 데이터를 보낼 수 있을까요? XCTU의 처리량 테스트 도구를 사용하면 두 XBee 모듈 간의 통신 속도를 측정할 수 있습니다. 하나의 무선 모듈을 XCTU에 연결한 다음 동일한 네트워크의 다른 XBee 무선과의 대역폭을 테스트하십시오. 한번의 테스트를 실행하여 실시간 처리량을 확인하거나, 지속적으로 실행하여 시간 경과에 따른 대역폭 변화를 기록함으로써 시간 경과에 따른 대역폭을 매핑할 수 있습니다. 처리량 테스트 도구는 "가상" 시나리오, 실험실 성능 정량화, 현장 네트워크 조사 등에 적합합니다.

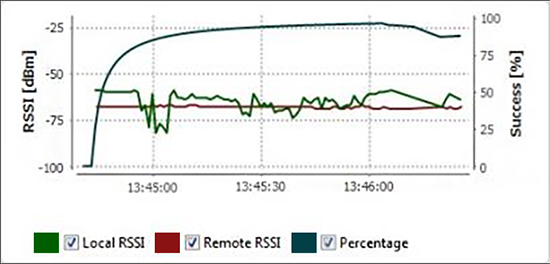

d67a010c8a23f435aed06c9a8702f611_1716858673_4793.png 5. 레인지 테스트


범위는 두 무선 장치가 효과적으로 통신할 수 있는 최대 거리입니다. 범위는 항상 중요하지만 많은 IoT 애플리케이션에서는 설치 전에 장거리 링크의 품질을 예측하는 것이 필수적입니다. 예를 들어 석유 및 가스 모니터링 어플리케이션의 경우 무선 링크는 현장 장비에서 중앙 모니터링 스테이션까지 수 킬로미터를 이동해야 할 수 있습니다. 선택한 솔루션을 적용하기 위해 황야로 향하기 전에 해당 솔루션이 작동할 가능성이 있는지 아는 것이 가장 좋습니다. XCTU는 전체 루프백 범위 테스트를 위한 자동화된 그래픽 도구를 제공하므로 안테나, 케이블링 및 환경 요인을 포함한 전체 시스템 예측에 도움을 줍니다. 이제 Digi XBee가 실제로 먼 곳까지 갈 수 있는지 확인할 수 있습니다.

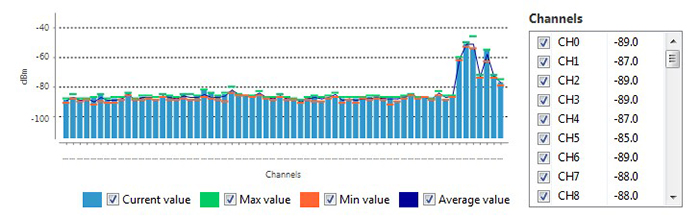

d67a010c8a23f435aed06c9a8702f611_1716858745_6515.png 6. 무선 환경 탐색을 위한 스팩트럼 분석기


XCTU를 사용하면 보이지 않는 것을 볼 수 있습니다. 스펙트럼 분석기는 다양한 무선 채널에서 에너지 수준(잡음-노이즈)을 테스트하고 측정합니다. 이 도구는 각 채널의 에너지 수준을 실시간으로 보고하고 그래프와 통계를 추적하여 네트워크에 가장 적합한 구성을 선택하는 데 도움을 줍니다. 간섭이 심한 채널을 피하면 네트워크의 안정성이 향상되고 데이터 손실을 방지하며 배터리 수명을 연장할 수 있습니다. 스펙트럼 분석은 원치 않는 무선 잡음의 원인을 파악하고 찾는 데 도움이 되는 강력한 문제 해결 도구가 될 수 있습니다.

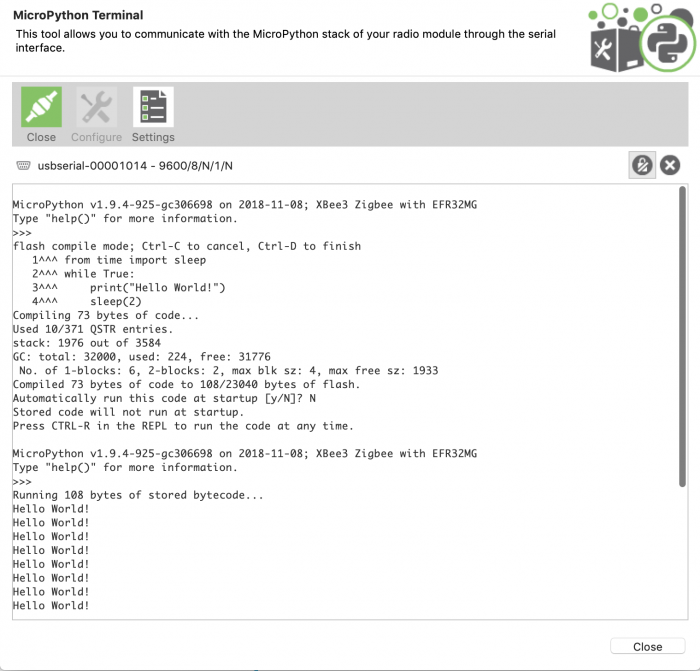

d67a010c8a23f435aed06c9a8702f611_1716858838_1831.png 7. 엣지 컴퓨팅 사용을 위한 MicroPython


XCTU는 새로운 Digi XBee3 모듈에서 에지 컴퓨팅을 관리하기 위한 새로운 MicroPython 터미널을 갖추고 있습니다. 이 새로운 무선 장치는 데이터를 스스로 처리하여 무선 전송을 줄이고 대역폭을 절약하고 배터리 수명을 연장할 수 있습니다. 배우기 쉬운 오픈 소스 스크립팅 및 프로그래밍 언어인 MicroPython을 사용하면 네트워크 에지에서 지능형 동작의 프로토타입을 빠르게 제작할 수 있습니다. 암호화된 센서 판독값을 유용한 데이터로 변환할 수 있고, 초과 전송을 지능적으로 필터링할 수 있으며, 필요할 때마다 로컬에서 복잡한 절차를 수행할 수 있습니다. 자세한 내용은 Digi XBee MicroPython 예제 시리즈를 참조하세요.

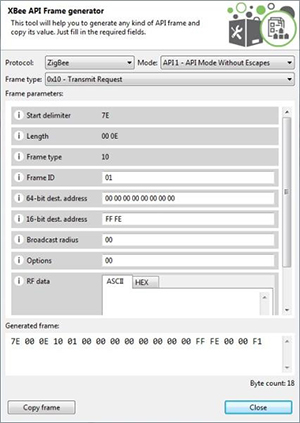

d67a010c8a23f435aed06c9a8702f611_1716858932_379.pngd67a010c8a23f435aed06c9a8702f611_1716858941_0584.png 8. API 프레임 인코딩 및 디코딩

XBee는 구조화된 API 데이터 프레임을 사용하여 호스트 장치와 통신합니다. 통신은 매우 안정적이지만 사람이 아닌 기계가 읽을 수 있도록 설계되었습니다. XCTU는 개발자가 전송 및 수신 내용을 쉽게 이해할 수 있도록 하는 인코딩 및 디코딩 도구를 사용하여 이러한 격차를 해소합니다. 16진수 문자열 대신 보낸 사람의 주소, 전송 정보, 데이터 유형 및 데이터 페이로드 자체가 사람이 읽을 수 있는 형식으로 표시됩니다. XCTU의 프레임 도구는 지루한 기술 작업을 제거하여 시간을 절약하고 개발자의 초점을 원래 위치로 되돌려 훌륭한 솔루션을 만듭니다.

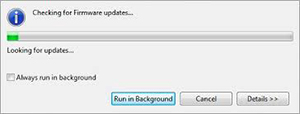

d67a010c8a23f435aed06c9a8702f611_1716858999_2764.png 9. 펌웨어 업그레이드


XCTU Digi XBee의 펌웨어를 직접 업데이트할 수 있으므로 항상 최신 기능을 사용할 수 있습니다. 또한 원격으로 모듈의 펌웨어를 무선 업데이트할 수도 있습니다. XCTU의 장치 목록에 원격 모듈을 추가하고 OTA 업그레이드를 정상적으로 진행하면 됩니다. Digi의 새로운 XBee3 모듈은 새 펌웨어를 로드하는 것만으로 프로토콜을 Zigbee에서 802.15.4, DigiMesh로 변경할 수도 있습니다. XCTU는 업데이트가 가능할 때 알려 주므로 항상 기능, 특징 및 규정 준수를 가능하도록 합니다.

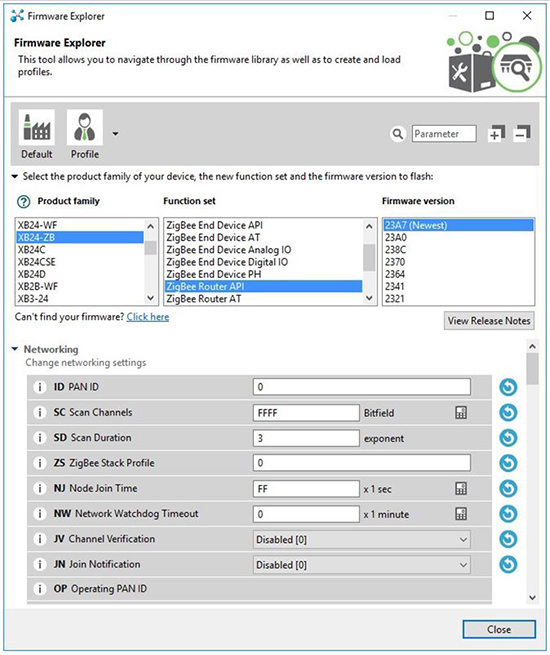

d67a010c8a23f435aed06c9a8702f611_1716859096_0916.png 10. 펌웨어 탐색기


Digi XBee는 다양한 모듈이 있으며 각 모듈에는 여러 가지 펌웨어 버전이 있습니다. 모두 살펴보고 싶으신가요? XCTU의 펌웨어 탐색기 도구를 사용하면 컴퓨터에 특정 무선 모듈을 연결하지 않고도 전체 펌웨어 라이브러리를 탐색하여 사용 가능한 버전과 해당 설정을 검토할 수 있습니다. 펌웨어 프로필을 변경하고 나중에 사용하기 위해 저장하거나 전체 상황별 도움말 및 계산기 지원을 통해 기존 프로필을 로드하고 편집할 수 있습니다. 다양한 Digi XBee 무선 모듈을 사전 검토하고 바로 사용할 수 있는 것과 같습니다.

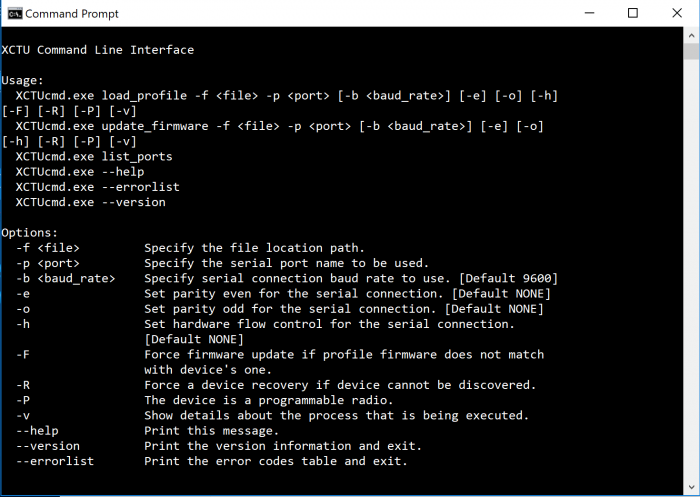

d67a010c8a23f435aed06c9a8702f611_1716859166_0698.png 11. 커맨드 라인 인터페이스를 통한 완전 자동화


구성과 API 프레임을 관리하고 테스트 세션을 추적하는 것은 XCTU의 영리한 자동화 없이는 많은 작업이 될 것입니다. 예를 들어, 특히 마음에 드는 구성을 생성한 경우 이를 파일로 저장한 다음 필요한 만큼 다른 모듈에 로드할 수 있습니다. 나중에 사용할 수 있도록 일련의 API 프레임을 저장하고 싶으십니까? XCTU도 그렇게 할 수 있습니다. 필요에 따라 대화형 콘솔 세션을 저장하고 로드할 수 있어 생산성이 더욱 향상됩니다. XCTU의 커맨드 라인 인터페이스는 개발자가 로컬 포트를 나열하여 XBee 모듈을 찾고, 펌웨어를 업데이트하고, 구성 프로필을 로드하는 데 도움이 됩니다. 고급 사용자는 XCTU 자동화가 Digi XBees 작업에 제공하는 모든 도움을 높이 평가할 것입니다.

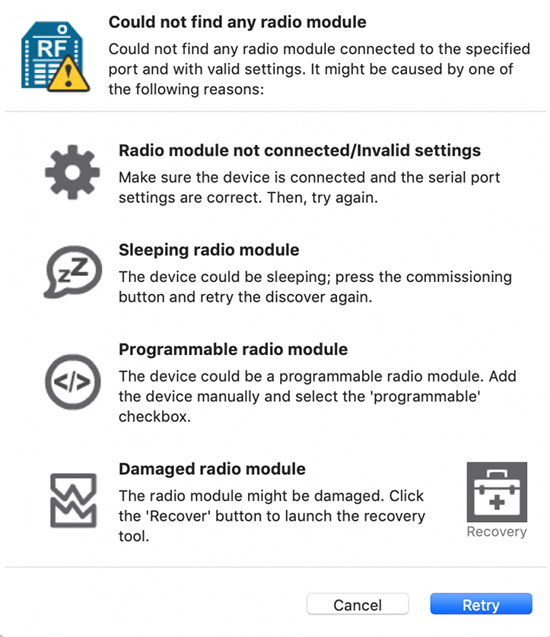

d67a010c8a23f435aed06c9a8702f611_1716859214_7329.png 12. XBee 리커버리


XBee 모듈이 고장이 났다고 걱정되시나요? XCTU가 다시 살려낼 수 있습니다. 저전력 절전 모드, 비정상적인 전송 속도 또는 기타 변경 사항으로 인해 일시적으로 응답하지 않을 수 있습니다. 펌웨어가 손상된 경우에도 XCTU XBee 리커버리 도구를 사용하면 업데이트를 강제로 실행하여 XBee를 새 것처럼 되살릴 수 있습니다.







 89c264cf61f70d1116ccbad7826e965d_1716947364_8505.pngXCTU : XBee 사용자를 위한 무료 소프트웨어
XCTU Digi XBee 작업을 위한 최고의 소프트웨어입니다. 이 글을 통하여 XCTU의 구성, 무선 리모컨, 프레임 도구, 범위 테스트, 처리량 분석, 네트워크 매핑, 채널 선택, 에지 컴퓨팅, 펌웨어 관리, 자동화 및 복구 도구를 포함한 몇 가지 강력한 기능을 자세히 살펴봤습니다.

XCTU XBee 에코시스템에서 매우 중요한 부분입니다. 지금 다운로드하여 Digi XBee를 강화하세요.

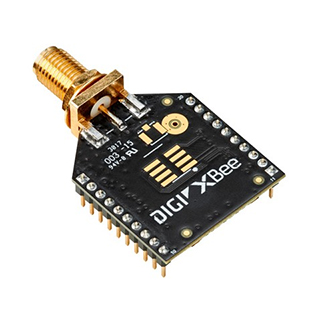

관련제품
