이더넷 통신을 통한 NCD 다채널 릴레이 컨트롤러



저희 테솔은 사무실의 FCU와 조명을 사무실 내/외부에서 컨트롤 할 수 있도록 NCD사의 이더넷 통신용 릴레이 컨트롤러를 적용하였습니다.

이로 인하여 언제 어디서나 IP에 접속하여 FCU와 조명을 손쉽게 제어할 수 있게 되었습니다.

아래 내용을 통하여 NCD 릴레이 컨트롤러가 어떤 역할을 하는지, 테솔이 어떤 방식으로 이 릴레이 컨트롤러를 적용하였는지 확인하실 수 있습니다.

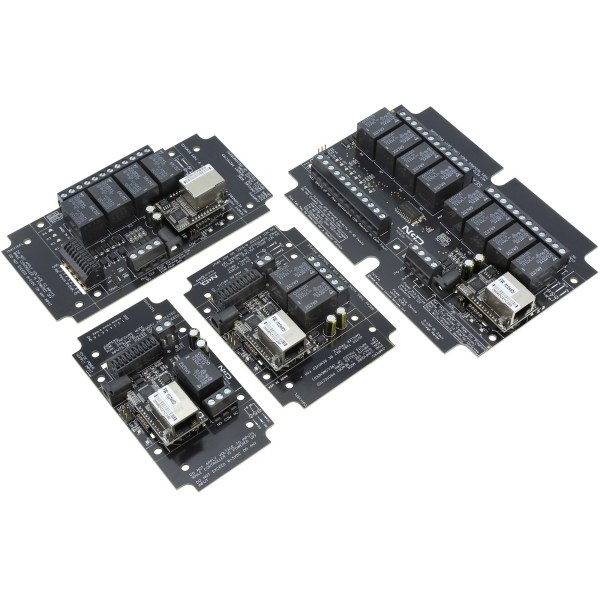

NCD 이더넷 통신용 릴레이 컨트롤러

NCD 이더넷 통신용 릴레이 컨트롤러는 사용자의 필요에 따라 1채널 / 2채널 / 4채널 / 8채널 제품 중 선택할 수 있습니다.

이 NCD 컨트롤러를 사용하면 모든 종류의 컴퓨터를 사용하여 원격으로 릴레이를 켜거나 끄고, 계속 깜빡이게 하거나, 특정 시간 동안 릴레이를 제어할 수 있습니다.

또한 함께 장착되어 있는 아날로그-디지털 변환기(ADC)를 통하여 릴레이를 수동으로 제어하거나, 외부 센서 값을 읽는 데 사용할 수 있습니다.

이 ADC는 8비트 또는 10비트의 해상도를 제공하여 다양한 애플리케이션의 요구에 유연하게 대응할 수 있습니다.

기능 개요

> 산업용 품질의 이더넷 릴레이 컨트롤러

> 1,2,4,8 채널의 릴레이 중 선택 가능

> 5 암페어 또는 10 암페어 SPDT 릴레이 중 선택 가능

> LabVIEW 및 Visual Studio 지원 등 GUI 개발 환경에 적용 적합

> TCP 소켓 또는 가상 직렬 포트 통신

> NCD Base Station 소프트웨어 지원

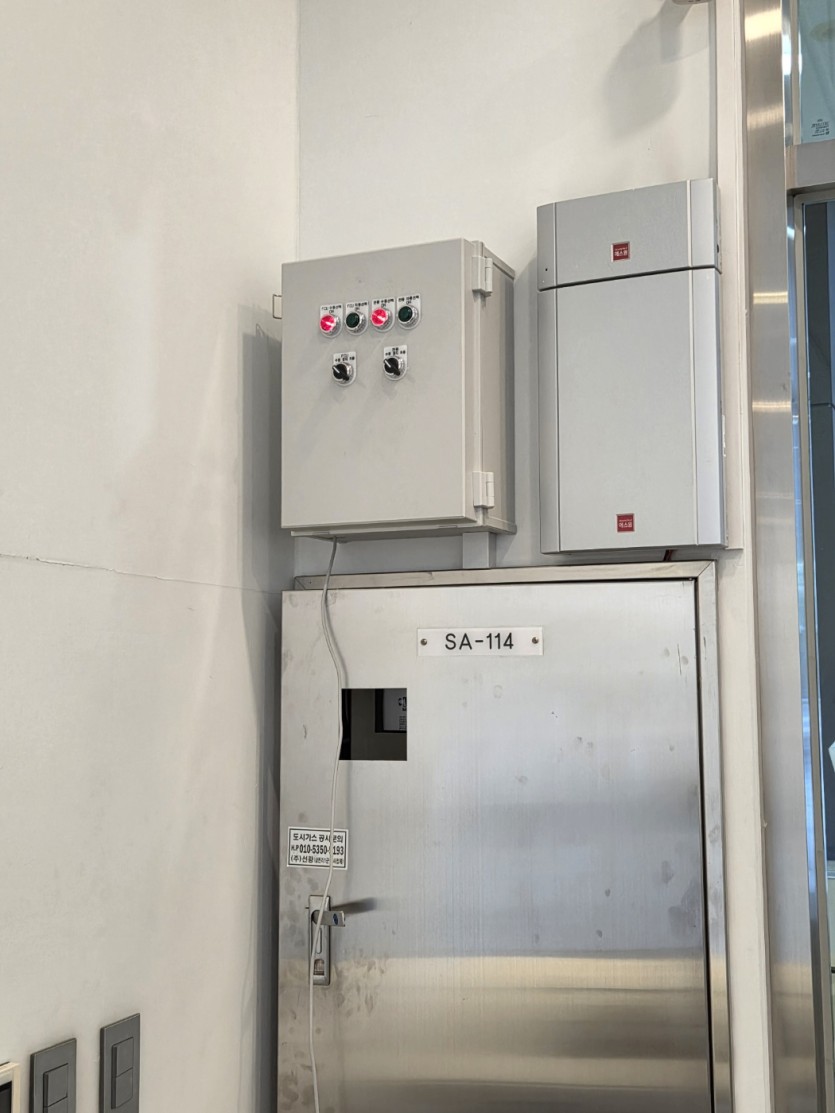

테솔의 적용 사례

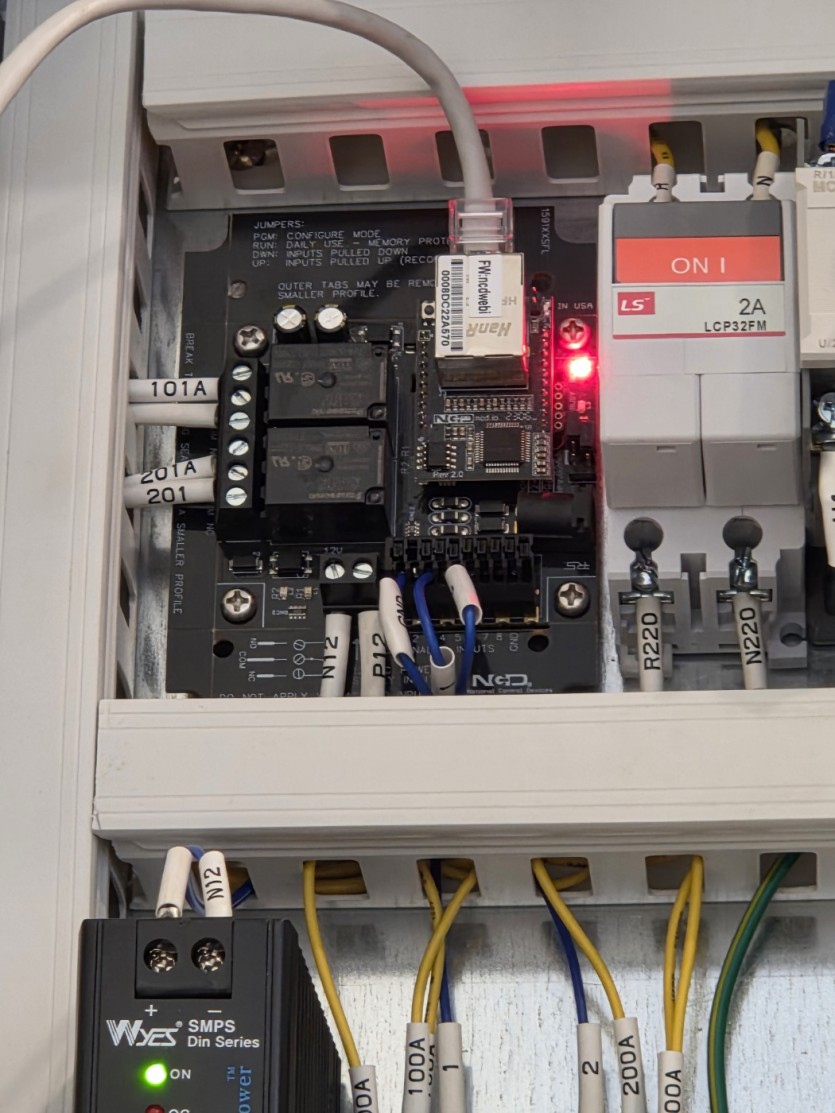

저희 테솔의 경우, 위에서 언급된 것과 같이 FCU 컨트롤과 조명 컨트롤을 위해 2채널 이더넷 통신용 릴레이 컨트롤러를 사용하였습니다.

하드웨어

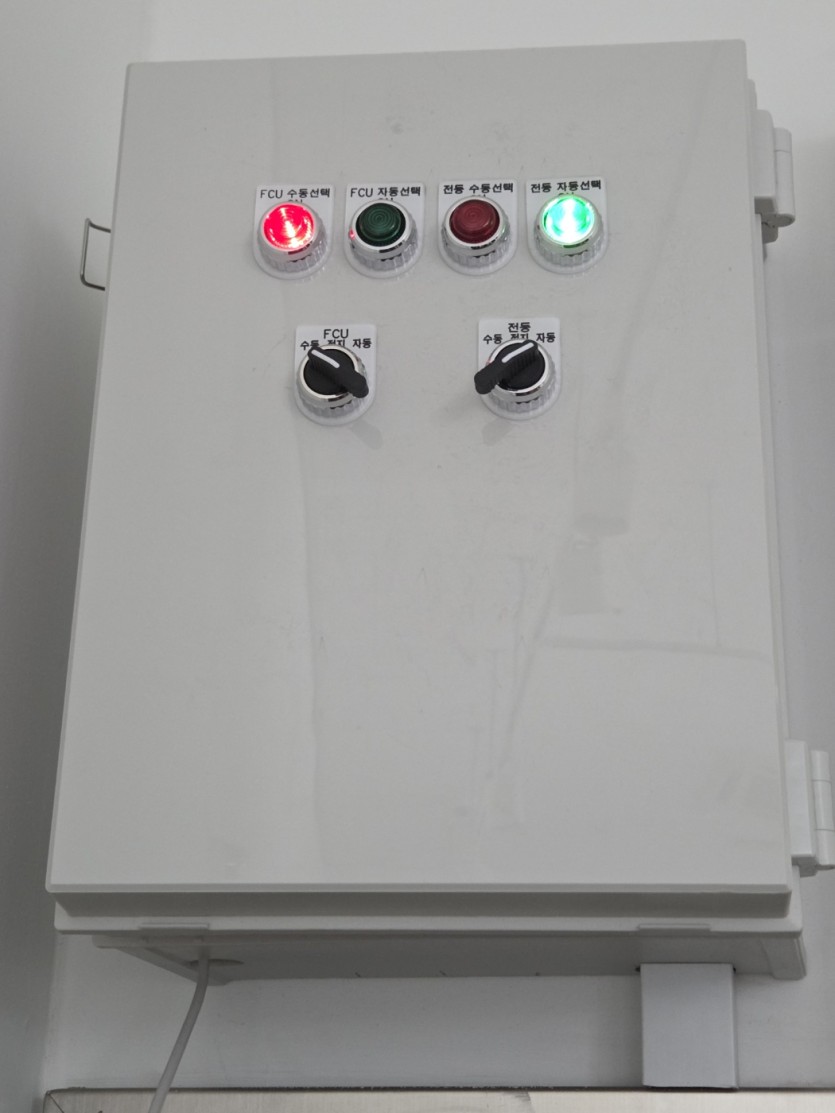

판넬 외부에는 수동과 자동의 스위치를 설치하였습니다.

스위치를 수동으로 위치하면 사무실 내부에서 직접 FCU 및 조명을 컨트롤 할 수 있습니다.

스위치를 자동으로 위치하면 그 때부터 NCD 릴레이 컨트롤러를 사용하여 사무실 내/외부에서 PC를 통한 컨트롤을 할 수 있습니다.

소프트웨어

외부에서도 언제나 릴레이를 제어할 수 있도록 외부 IP와 포트 포워딩을 사용하였습니다.

또한 PC에서 원격 제어를 위한 별도의 소프트웨어 개발 없이 NCD에서 무료로 제공하는 Base Station 소프트웨어를 사용하였습니다.

Base Station은 아래에서 상세하게 소개되어 있습니다.

원격 제어를 위한 소프트웨어

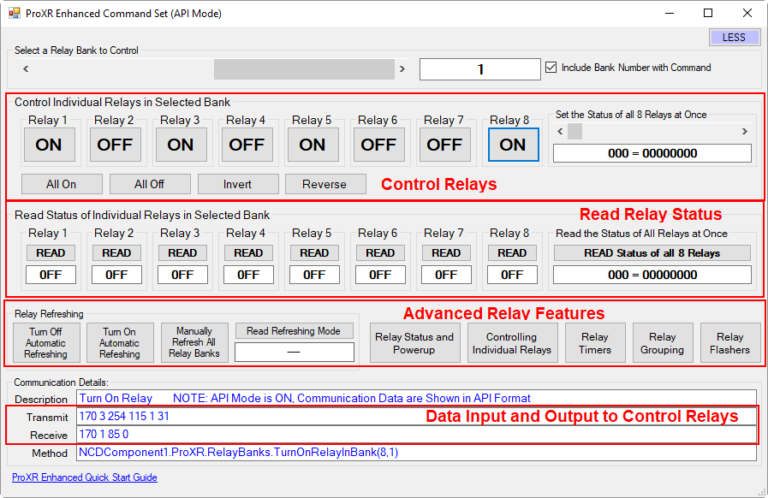

Base Station

NCD에서는 이 릴레이 컨트롤러를 원격으로 제어할 수 있도록 Base Station이라는 기본 소프트웨어를 제공합니다.

저희 테솔에서도 별도의 소프트웨어 개발 없이 이 Base Station을 이용하여 간단하게 릴레이를 제어하고 있습니다.

> Base Station 소프트웨어는 ProXR 명령어 세트를 쉽게 학습할 수 있도록 설계되었습니다.

> 그래픽 사용자 인터페이스(GUI)를 통해 릴레이 컨트롤러의 다양한 기능을 탐색할 수 있습니다.

> 데이터 바이트가 보드와 주고받는 과정을 직접 확인할 수 있기 때문에 명령 실행 과정을 쉽게 이해할 수 있습니다.

> Base Station은 Visual Studio로 작성되었으며, 학습을 돕기 위해 소스 코드도 제공됩니다.

이 릴레이 컨트롤러의 자동화를 배우는 가장 빠르고 쉬운 방법이 바로 Base Station입니다.

이 소프트웨어에 대하여 더 알아보시려면 여기를 클릭하세요

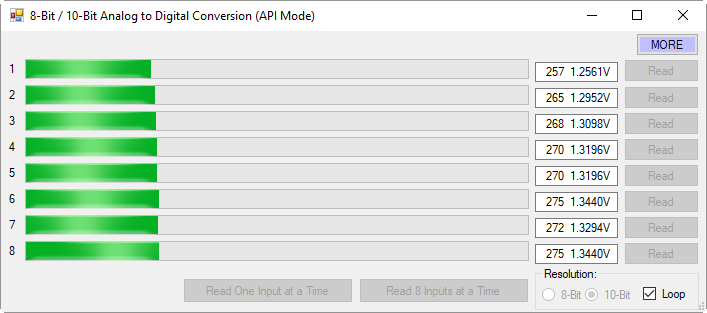

8채널 8/10비트 아날로그-디지털 컨버터(ADC)

이 릴레이 컨트롤러는 8채널의 8/10비트 아날로그-디지털 변환기(ADC)를 탑재하여 0~5VDC까지의 아날로그 전압을 읽을 수 있습니다.

이 컨트롤러의 ADC는 외부 센서 모니터링이나 접점 입력 감지를 가능하게 합니다.

외부 온도 센서, 광 센서, 전류 센서, 버튼, 스위치 또는 0-5V DC 아날로그 출력을 생성하는 어떤 장치든 연결할 수 있습니다.

입력 해상도는 소프트웨어에서 선택 가능합니다. 각 입력의 아날로그 값을 컨트롤러에 요청하면, 컨트롤러가 즉시 응답합니다.

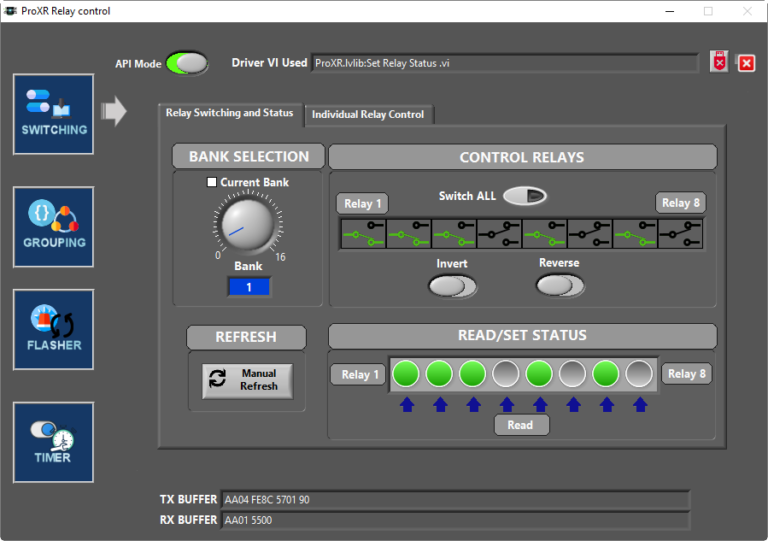

LabVIEW 릴레이 컨트롤

NCD는 LabVIEW를 사용한 NCD 릴레이 컨트롤러 통합을 지원합니다.

기본 및 고급 작동을 위한 샘플과 드라이버를 포함하고 있으며, 릴레이 타이머를 비롯한 대부분의 기능을 다루고 있습니다.

여러 튜트리얼을 여기에서 확인하실 수 있습니다.

정리

테솔은 이 NCD 릴레이 컨트롤러를 사용하여 매우 간단하고 적은 비용으로 FCU와 조명 원격 관리 시스템을 적용하였습니다.

담당자는 어디에서나 조명의 On/Off 상태를 확인할 수 있으며, 컨트롤할 수 있습니다.

더불어 꼭 이더넷 통신을 사용하지 않더라도 환경에 따라 시리얼 통신(RS232/485) 및 무선 통신을 사용하여 시스템을 제작할 수도 있습니다.
