NCD PR58-3 Wi-Fi AC 전류 모니터

견적 받기

NCD 국내 정식 공급 파트너

NCD PR58-3은 분할 코어 센서를 전선에 끼워 전류 RMS를 측정하고 AWS, MQTT 브로커, Azure로 전송하는 산업용 Wi-Fi AC 전류 모니터(Wi-Fi AC Current Monitor)입니다. 게이트웨이 없이 펌프·모터·발전기의 전류 이상을 클라우드에서 감시합니다.

높은 데이터 속도로 전류를 샘플링해 RMS 값을 계산합니다. 측정 범위는 AWS와 MQTT 모델이 0-100 A, Azure 모델이 1.5 A-100 A이며, 설정한 한계를 넘으면 알림을 받습니다. 이 모니터는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 사용 설명서 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

RMS

전류 RMS 값 출력

0-100 A

AWS·MQTT 모델 측정 범위

1.5 A-100 A

Azure 모델 측정 범위

5년

감지 소자 수명, 교체 가능

특징

RMS 측정과
무선 교정

핵심 특징현장에서 달라지는 점
RMS 출력전류의 RMS 값을 계산해 보내므로 모터의 실제 부하 변화를 수치로 추적합니다.
자동 시간 지연정해진 간격으로 데이터를 자동 전송하므로 장기 추이 분석에 필요한 자료를 확보합니다.
전류 변화 감지전류가 바뀌면 설정한 감지 범위에 따라 즉시 전송하므로 이상 징후를 놓치지 않습니다.
무선 교정무선 링크로 전류 센서 교정을 설정하므로 설치 후에도 현장을 방문하지 않고 조정합니다.
분할 코어 센서OPCTL16AL 분할 코어 센서가 포함되어 전선을 끊지 않고 장착합니다.
웹 인터페이스 설정센서에 연결하면 설정 웹 페이지가 자동으로 열리고, 여기서 Wi-Fi와 클라우드 설정을 마칩니다.

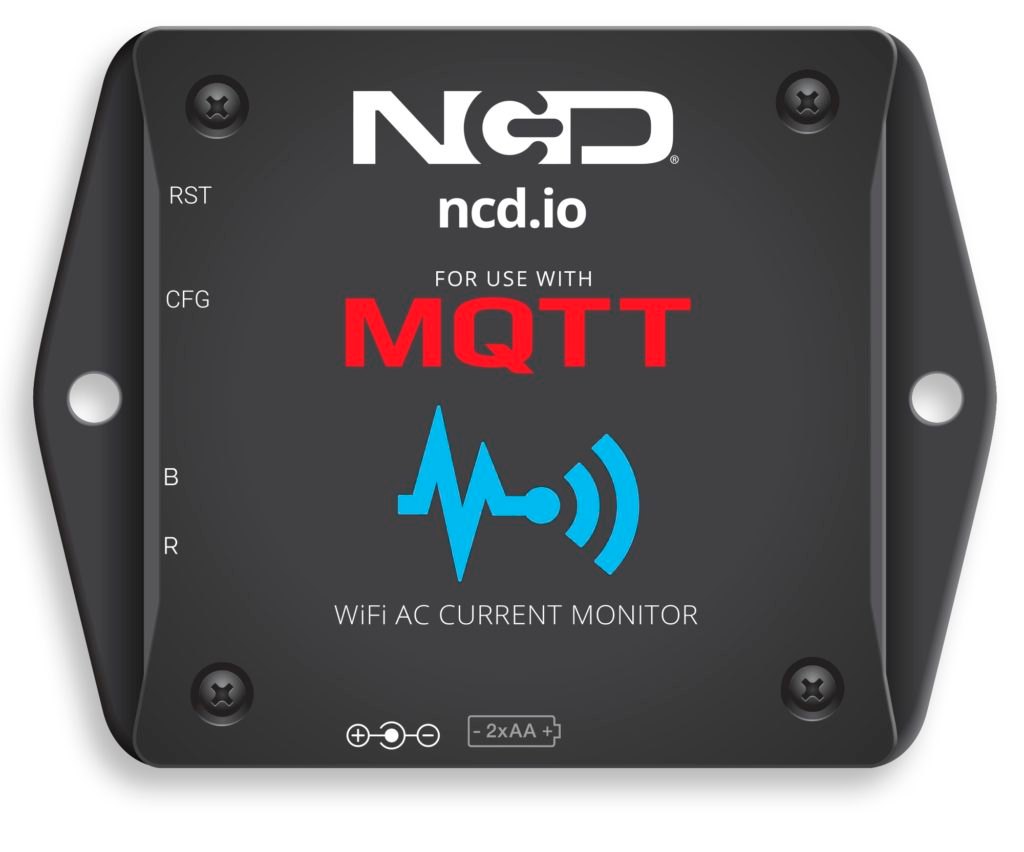

NCD PR58-3_MQTT - NCD 로고가 새겨진 무선 센서 본체 전면부
NCD 로고가 새겨진 무선 센서 본체 전면부

측정 범위 선택

모델별 측정 범위와
최소 전류

Azure는 1.5 A 이상 회로에서 사용

AWS와 MQTT 모델의 측정 범위는 0-100 A, Azure 모델은 1.5 A-100 A입니다. Azure 모델은 회로 소모 전류가 1.5 A 이상이어야 하고 MQTT 모델은 측정 와이어 전압이 1.5 V를 넘어야 하므로, 부하가 작은 회로라면 이 조건을 먼저 점검하세요. 200 A가 필요한 현장에서는 PR58-1_MQTT_2013의 100 A 또는 200 A 분할 코어를 선택합니다.

설치와 사용

분할 코어 장착과
알림 설정

분할 코어를 전선에 끼워 설치

분할 코어 센서를 전선에 끼워 전류 RMS를 측정하고, 전류가 설정한 한계를 넘으면 알림을 받습니다. 센서에 연결하면 웹 인터페이스가 열립니다. 실외나 과도한 온도 조건에는 적합하지 않습니다.

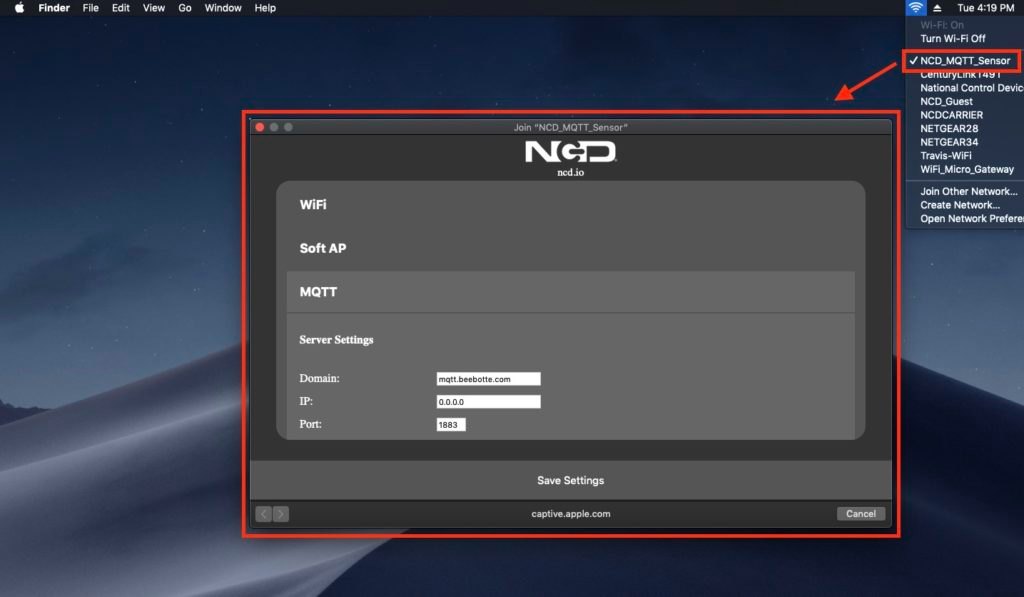

NCD PR58-3_MQTT - 무선 센서 설정 화면과 서버 정보 입력창
무선 센서 설정 화면과 서버 정보 입력창

사용 방법

PR58-3 Wi-Fi AC 전류 모니터
SoftAP 설정과 클라우드 확인

PR58-3은 별도 소프트웨어 없이 센서가 띄우는 SoftAP 설정 페이지에서 Wi-Fi와 클라우드 정보를 입력합니다. AWS 모델은 AWS IoT Core의 MQTT Client에서, MQTT 모델은 MQTT 클라이언트 프로그램에서 전류 값을 확인합니다.

소프트웨어·도구하는 일
SoftAP 설정 페이지Wi-Fi, AWS IAM 키·리전 또는 MQTT 브로커, 전송 간격(Interval) 입력
AWS IoT Core (Things, MQTT Client)AWS 모델의 Thing 확인, 토픽 구독, Thing Shadow 설정
MQTT 클라이언트 (가이드 예: MQTT.fx)MQTT 모델이 브로커로 보낸 데이터 구독

처음 연결하는 순서

순서할 일
1AWS 모델은 IAM에서 IoT 서비스의 All IoT Actions(iot:*) 정책을 만들고, Programmatic access 사용자에 붙여 액세스 키와 시크릿 키를 받아 두세요.
2LED가 파란색으로 깜박이지 않으면 함체 안의 C 버튼을 LED가 파랗게 바뀔 때까지 누릅니다.
3PC나 휴대폰에서 Wi-Fi NCD_AWS_Sensor(MQTT 모델은 NCD_MQTT_Sensor)에 접속하면 설정 페이지가 열리고, 열리지 않으면 172.217.28.1로 접속하세요.
4WiFi 항목에 인터넷이 되는 SSID와 비밀번호를, AWS IAM 항목에 키와 리전을(MQTT 모델은 브로커 Domain 또는 IP와 Port를) 입력하고 Save Settings를 누릅니다.
5AWS IoT Core의 Manage > Things에 센서가 나타나면 Activity > MQTT Client에서 토픽을 구독해 전류 값이 들어오는지 확인하세요.

AWS IoT Core에서 입력하는 토픽 예시

명령하는 일
Office/#Cloud Topic Format을 /Office/::Sensor_Type::/::Sensor_ID::로 정했을 때 MQTT Client에서 구독할 토픽
$aws/things/thing_name/shadow/updateThing Shadow에 JSON 설정(interval 등)을 게시하는 토픽. thing_name은 센서의 Thing 이름으로 바꿉니다

토픽 이름과 Thing 이름은 예시입니다. 설치한 센서의 설정 페이지와 AWS IoT Core 화면에 맞춰 바꿔 입력하세요.

LED가 녹색으로 깜박이면 Wi-Fi와 클라우드에 연결된 상태입니다. 빨간색 2회 깜박임은 Wi-Fi 연결 실패, 3회는 AWS IoT 연결 실패이므로 각각 접속 지점 거리와 IAM 키를 점검하세요.

사양

PR58-3 4개 모델 사양

모델전송 대상 · 측정 범위
PR58-3_AWSAWS · AC 전류 0-100 A (OPCTL16AL 센서 포함)
PR58-3_MQTTMQTT 브로커 · AC 전류 0-100 A (OPCTL16AL 센서 포함)
PR58-3_AzureAzure · AC 전류 1.5 A-100 A (OPCTL16AL 센서 포함)
PR58-1_MQTT_2013MQTT 브로커 · 100 A 또는 200 A 분할 코어 센서 선택

시리즈 공통 사양

항목내용
측정전류 RMS 출력 · 자동 시간 지연 기반 데이터 전송 · 전류 변화 감지 · 변화 감지 범위 설정
교정무선 링크로 전류 센서 교정 설정
Wi-Fi2.4 GHz Wi-Fi 통신 모듈 · IEEE 802.11 b/g/n · WPA / WPA2 / WPA2-엔터프라이즈 · DHCP 또는 고정 IP
설정플러그 앤 플레이 · SoftAP 웹 페이지
전원외부 전원 6-32 VDC (배터리 없음)
측정 방식높은 데이터 속도로 전류 샘플링 · RMS 값 계산
센서OPCTL16AL 분할 코어 전류 센서 (PR58-3 모델 포함)
작동 범위−40 °C ~ 85 °C
최소 측정 조건Azure: 회로 소모 전류 1.5 A 이상 · MQTT: 측정 와이어 전압 1.5 V 초과
전송 간격사용자 설정 주기 · 배터리가 없어 간격 조정 불필요
감지 소자 수명5년 사용 · 교체 가능
데이터 형식JSON (MQTT 모델)
MQTT 보안 유형TLS · Basic AUTH · OPEN (MQTT 모델)
프로토콜MQTTS (Azure 모델)
요금월 사용료 없음

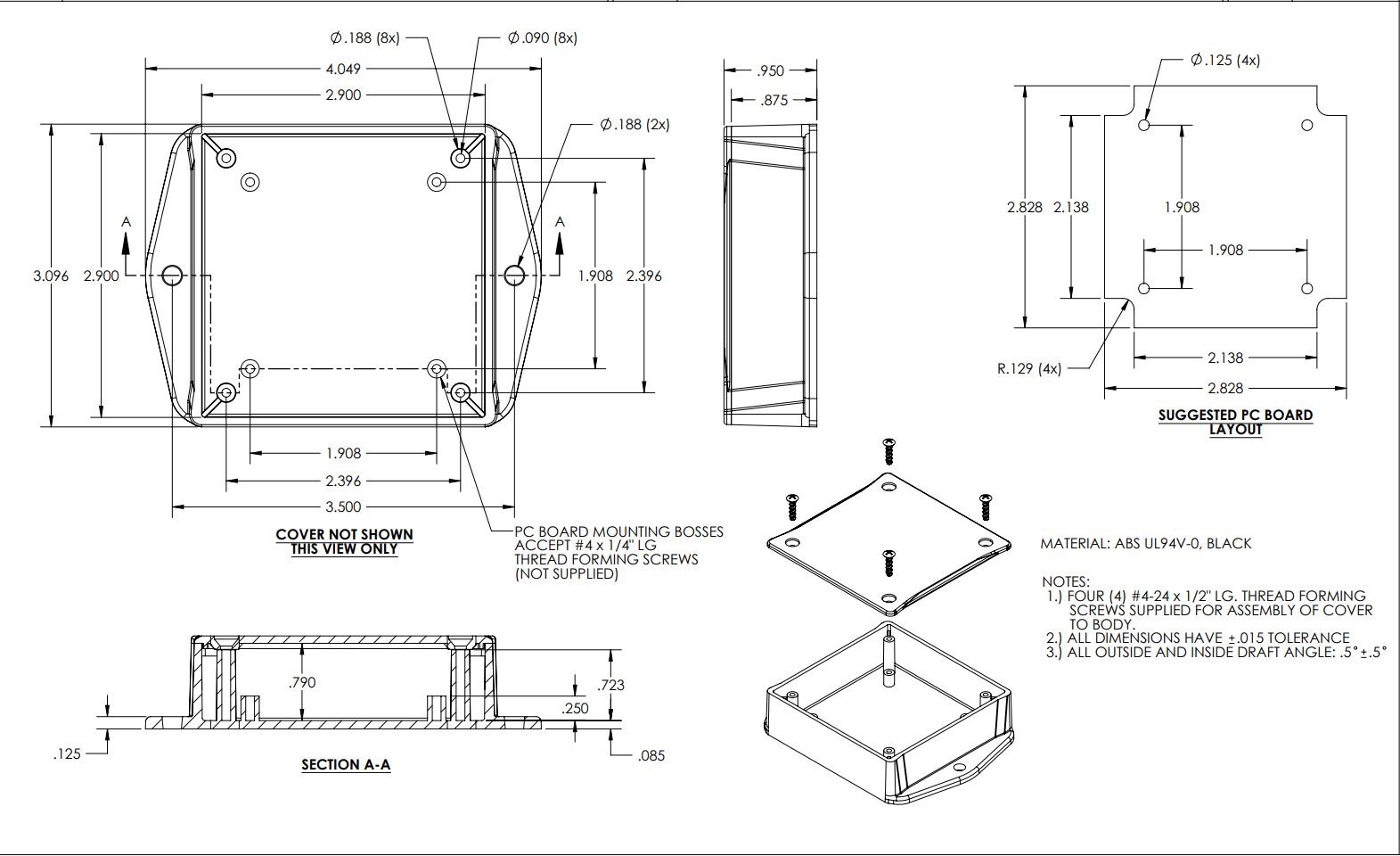

NCD PR58-3_MQTT - 플라스틱 케이스의 외형 치수 도면
플라스틱 케이스의 외형 치수 도면

활용 분야

전류 감시가
필요한 설비

  • 산업 전류 모니터링 — 설비별 소비 전류를 클라우드에서 추적합니다.
  • 펌프, 모터, 발전기의 전기 거동 분석 — 부하 변화를 RMS 값으로 분석합니다.
  • 전류 이상 감지 — 설정 한계를 넘는 전류를 알림으로 받습니다.
  • 휴대용 전류 모니터링 장비 — 임시 점검용 모니터링 장비를 구성합니다.
  • 예측 유지 보수 데이터 — 전류 추이를 정비 주기 판단 자료로 활용합니다.

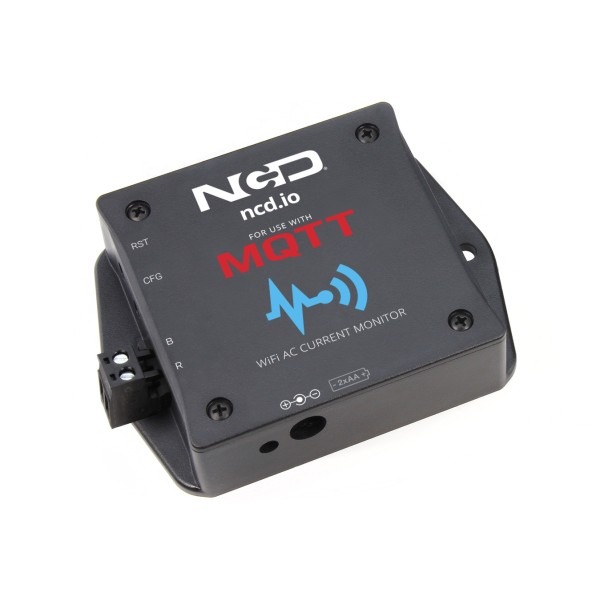

NCD PR58-3_MQTT - 단자대가 있는 MQTT용 전류 모니터 외형
단자대가 있는 MQTT용 전류 모니터 외형

선택 가이드

전송 대상과 분할 코어별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
AWS로 전류 값을 볼 때PR58-3_AWS0-100 A 범위 OPCTL16AL 센서를 포함합니다.
MQTT 브로커로 보낼 때PR58-3_MQTT0-100 A 범위, JSON 형식과 TLS·Basic AUTH·OPEN 보안을 지원합니다.
Azure로 보낼 때 (1.5 A 이상 회로)PR58-3_Azure1.5 A-100 A 범위, MQTTS 프로토콜을 지원합니다.
200 A 분할 코어가 필요할 때PR58-1_MQTT_2013100 A 또는 200 A 분할 코어 센서를 선택합니다.

구성·옵션

OPCTL16AL 포함 구성과
주문 정보

구분내용
구성품분할 코어 전류 센서 OPCTL16AL 포함
모델 옵션AWS · MQTT · Azure 모델과 MQTT_2013의 100 A · 200 A
전원6-32 VDC 외부 전원 필요 (배터리 없음)
품번PR58-3_AWS · PR58-3_MQTT · PR58-3_Azure · PR58-1_MQTT_2013

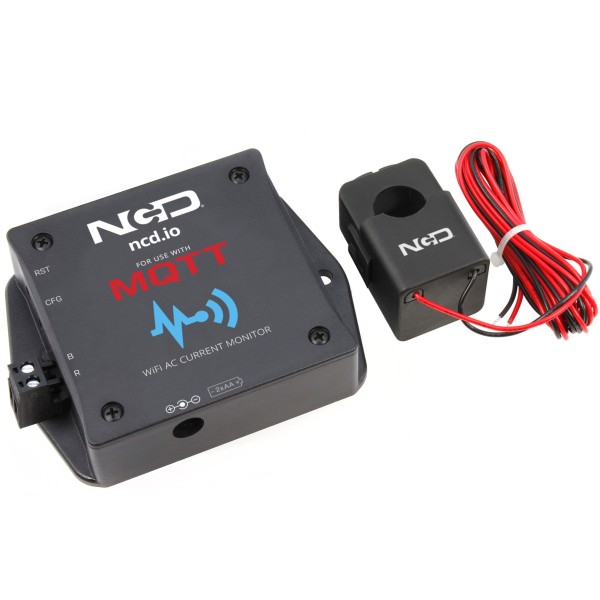

NCD PR58-3_MQTT - MQTT용 전류 모니터와 클램프형 전류 센서 구성품
MQTT용 전류 모니터와 클램프형 전류 센서 구성품

관련 제품

AC 전류 모니터와
함께 보는 Wi-Fi 센서
