PC나 PLC로 센서 데이터를
넘겨주는 산업용 무선 모뎀

NCD 산업용 무선 모뎀 PR55-17A · 17B · 17C · PR55-28 · PR55-34

견적 받기

NCD 국내 정식 공급 파트너

NCD 산업용 무선 모뎀 PR55-17A·17B·17C·PR55-28·PR55-34는 NCD 무선 센서 데이터를 USB, 이더넷, RS-485, RS-232로 받아 PC와 PLC에 전달하는 DigiMesh 수신기(무선 센서 게이트웨이 모뎀)이며, -40~+85 °C 환경에서 동작합니다.

5V~32V DC 입력으로 동작하는 모뎀들이 한 DigiMesh 네트워크에서 서로 센서 데이터를 중계하므로, 한 대로 닿지 않는 거리와 여러 층까지 수신 범위가 넓어집니다. 모델은 받는 장비의 인터페이스에 맞춰 고릅니다. 이 모뎀 5종은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, FAQ 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

5종

USB · 이더넷 · RS-485 · RS-232 · RS-485 변환

-40 ~ +85 °C

동작 온도

5V ~ 32V DC

입력 전압

2마일

기본 안테나 직선 시야

특징

출력 인터페이스를 고르는
무선 수신 모뎀

핵심 특징현장에서 달라지는 점
USB · 이더넷 · 직렬 출력PC, 네트워크, PLC 중 받는 장비의 인터페이스에 맞춰 모델을 고르므로 별도 변환 장치 없이 센서 데이터를 연결합니다.
DigiMesh 메시 중계모뎀도 메시에 참여해 센서 데이터를 중계하므로 센서와 수신기 사이 거리가 멀어도 중간 모뎀 한 대로 이어집니다.
-40 ~ +85 °C 동작난방이 약한 창고나 제어반 근처처럼 온도 편차가 큰 실내에서도 수신이 끊기지 않습니다.
5V ~ 32V DC 입력현장에 있는 직류 전원을 그대로 연결해 별도 변환 전원 없이 설치합니다.
RS-485 버전 선택원시 변환, API 패킷 자동 처리, 간편 방식 중 PLC 프로그램에 맞는 방식을 주문 때 정합니다.
Node-RED 지원NCD Node-RED 라이브러리로 코딩 없이 수신 데이터를 대시보드에 표시합니다.

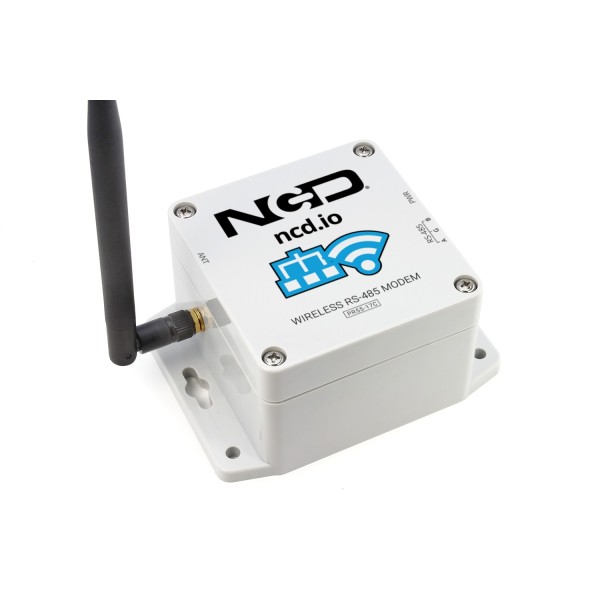

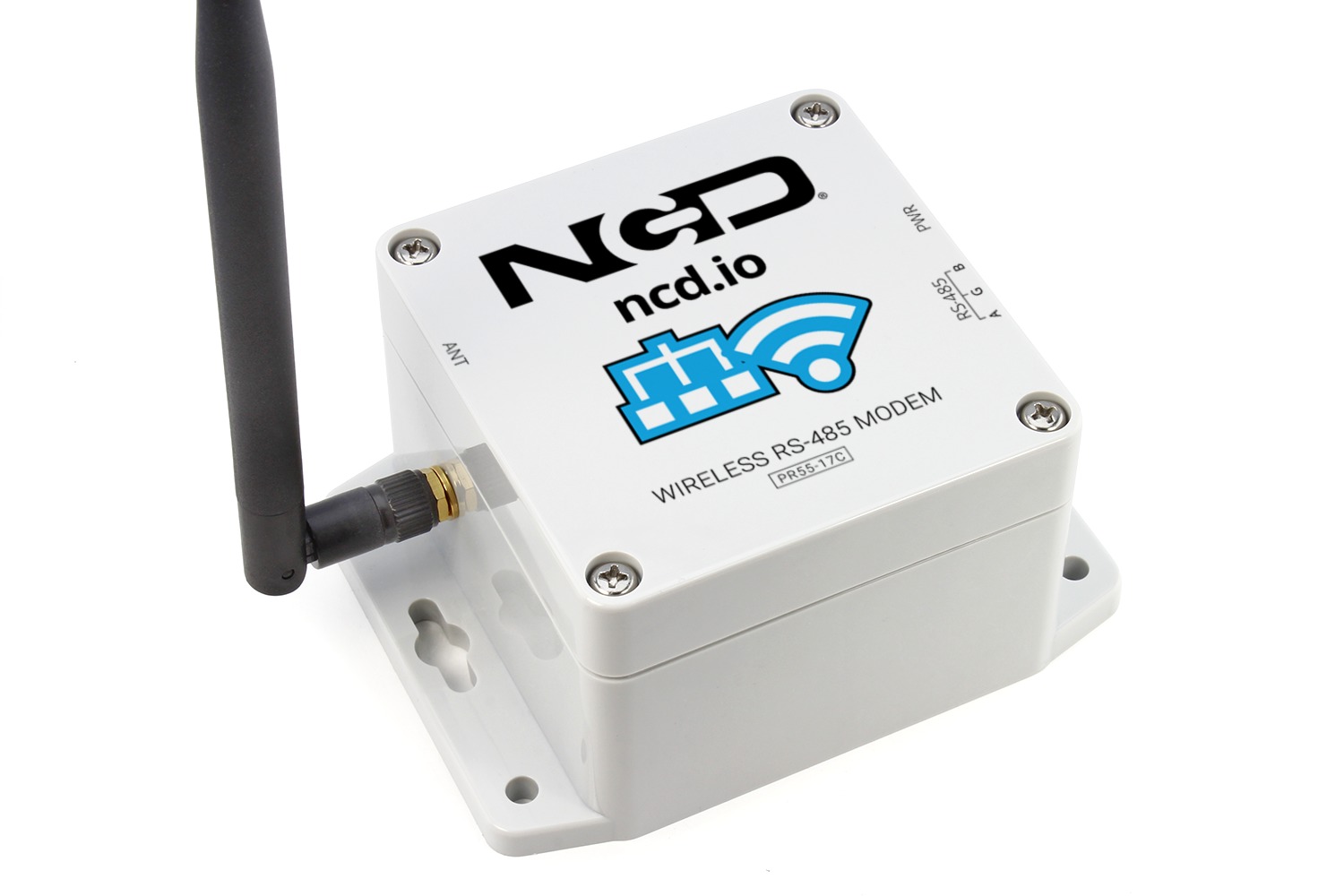

NCD PR55-17C - 안테나가 달린 흰색 RS485 무선 모뎀 본체 모습
안테나가 달린 흰색 RS485 무선 모뎀 본체 모습

수신 방식

수신 장비에 따른
모델 선택

센서만으로는 데이터를 활용할 수 없고 NCD 모뎀이나 게이트웨이 같은 수신기가 있어야 합니다. PC에 바로 연결하면 PR55-17A, TCP/IP 네트워크로 받으면 PR55-17B, PLC의 RS-485 포트에는 PR55-17C, RS-232 포트의 PLC·SCADA·산업용 컴퓨터에는 PR55-28이 맞습니다.

PR55-17B 이더넷 모뎀은 센서 데이터를 TCP/IP 원시 데이터 포트 2101로 출력하고, 자신의 IP 주소는 UDP 포트 13000 패킷으로 주기적으로 알립니다. 장비 IP를 모를 때는 이 패킷을 수신해 주소를 찾으세요.

RS-485 버전 선택과 PR55-34 변환

PR55-17C는 무선 데이터를 그대로 RS-485로 변환하며 AutoEncoder, Emulator, Modbus RTU, Standard 버전 중에서 주문 때 선택합니다. PR55-34는 RS-485 장치를 무선으로 바꾸는 변환기이고, 헤더·노드 ID·센서 유형이 맞는 데이터만 RS-485로 출력해 VFD, PLC, SCADA, HVAC의 Modbus 통신에 연결됩니다.

사용 방법

PR55-17A · 17B · 17C 무선 모뎀
Alpha Station과 Node-RED 연결

NCD 무선 모뎀은 PC에서 Windows용 Alpha Station으로 센서 데이터를 바로 확인하고, Node-RED에서는 NCD 노드 패키지의 Wireless Gateway 노드로 받습니다. USB 모뎀은 가상 COM 포트, 이더넷 모뎀은 TCP 포트 2101로 연결합니다.

소프트웨어·도구하는 일
Alpha StationWindows 유틸리티. 시리얼 포트·115200 baud로 센서 데이터 확인과 센서 설정
Node-RED + @ncd-io/node-red-enterprise-sensorsModem Type USB (Serial) 또는 TCP (Ethernet/Network)로 모뎀 연결
FTDI VCP 드라이버USB 모뎀을 COM 포트로 인식

처음 연결하는 순서

순서할 일
1처음 구성한다면 PR55-17A USB 모뎀을 PC에 연결하고 장치 관리자에서 COM 포트를 확인하세요.
2COM 포트가 보이지 않으면 ftdichip.com의 FTDI VCP 드라이버를 관리자 권한으로 설치합니다.
3Alpha Station을 실행해 모뎀의 시리얼 포트와 115200 baud를 선택하세요.
4센서 전원을 넣고 Reset 버튼을 눌렀다 놓으면 센서 데이터가 Alpha Station에 나타납니다.
5Node-RED로 받을 때는 Wireless Gateway 노드의 Modem Type을 USB (Serial)로, PR55-17B는 TCP (Ethernet/Network)와 모뎀 IP·포트 2101로 지정하고 Deploy하세요.
6노드에 녹색 "Ready"가 표시되고 debug 창에 모뎀 MAC 주소가 나오면 수신 준비가 끝난 것입니다.

Alpha Station에서 오류가 나면 다른 프로그램이 같은 시리얼 포트를 열고 있지 않은지 확인하세요. PLC나 SCADA에 붙일 때는 PR55-17C(RS-485)나 PR55-28(RS-232)을 사용합니다.

사양

5개 모델 비교와
공통 사양

항목PR55-17APR55-17BPR55-17CPR55-28PR55-34
인터페이스USB이더넷RS-485RS-232 (DB9)RS-485 → 무선 변환
출력 방식가상 COM 포트로 원시 직렬 데이터원시 TCP/IP 데이터 포트 2101무선 API 통신, 무선 데이터를 그대로 RS-485로 변환표준 DB9 커넥터헤더·노드 ID·센서 유형이 맞는 데이터만 RS-485로 출력
연결 대상Windows · Linux · Mac 컴퓨터TCP/IP 네트워크RS-485 마스터 장치PLC, SCADA, 산업용 컴퓨터VFD, PLC, SCADA, HVAC (Modbus)
전원12 VDC 전원 공급 장치는 주문 시 선택12 VDC 전원 공급 장치 포함12 VDC 전원 공급 장치는 주문 시 선택전원 공급 장치 포함외부 전원 5V ~ 32V DC 필요
RS-485 버전해당 없음해당 없음AutoEncoder · Emulator · Modbus RTU · Standard해당 없음주문 시 선택
부속 케이블해당 없음해당 없음해당 없음6 ft DB9 Male to Female 직렬 연장 케이블 포함해당 없음
추가 사양실내 전용모뎀 IP 주소를 UDP 포트 13000 패킷으로 주기 전송호환 컨트롤러 NCD ProXR · ProXR Lite · Fusion · Taralist 시리즈해당 없음호환 컨트롤러 NCD ProXR · ProXR Lite · Fusion · Taralist 시리즈

시리즈 공통 사양

항목사양
동작 온도-40 ~ +85 °C
입력 전압5V ~ 32V DC
무선 네트워크DigiMesh 무선 메시, 모뎀 간 센서 데이터 중계
무선 거리기본 안테나 직선 시야 2마일, 고이득 안테나 28마일 (환경에 따라 달라짐)
지원 환경Windows · Linux · Mac 컴퓨터, NCD Edge Gateway
소프트웨어Alpha Station · Node-RED 라이브러리
설치 환경실내 전용

활용 분야

센서 수신 지점이
다른 현장

  • 개발 PC에서 센서 데이터 수집 — USB 모뎀을 가상 COM 포트로 열어 원시 데이터를 프로그램에 읽어 들입니다.
  • 사내 네트워크로 센서 값 수집 — 이더넷 모뎀의 TCP/IP 포트 2101로 서버가 직접 데이터를 받습니다.
  • PLC·SCADA 연동 — RS-232와 RS-485 모뎀으로 기존 시리얼 포트의 장비에 센서 값을 입력합니다.
  • RS-485 장치의 무선화 — 변환기로 VFD와 HVAC 같은 Modbus 장치를 무선 구간으로 이어 배선을 줄입니다.

선택 가이드

수신 장비별
권장 모델

이럴 때 (현장 조건·규격)권장 모델선택 이유
PC에 USB로 바로 붙일 때PR55-17A가상 COM 포트로 원시 직렬 데이터를 출력합니다.
TCP/IP 네트워크로 받을 때PR55-17B원시 TCP/IP 포트 2101을 사용하고 12 VDC 전원이 포함됩니다.
RS-485 장치 데이터를 그대로 받을 때PR55-17CRS-485 버전 4종 가운데 PLC에 맞는 방식을 고릅니다.
PLC·SCADA의 RS-232 포트에 붙일 때PR55-28전원 공급 장치와 DB9 연장 케이블이 포함됩니다.
RS-485 장치를 무선으로 바꿔 Modbus로 연결할 때PR55-34RS-485 장치와 센서 데이터를 무선으로 이어 주는 변환기입니다.

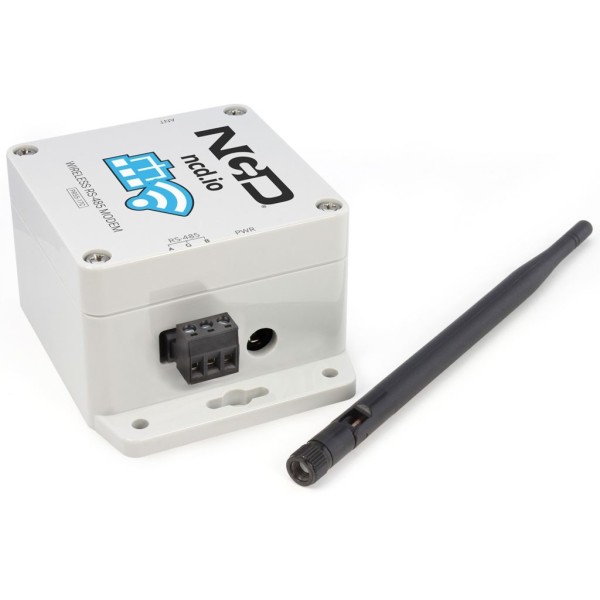

NCD PR55-17C - RS485 단자대와 전원 잭이 보이는 모뎀 측면
RS485 단자대와 전원 잭이 보이는 모뎀 측면

구성·옵션

모델별 구성과
주문 시 선택

모델포함 구성주문 시 선택
PR55-17AUSB 모뎀12 VDC 전원 공급 장치
PR55-17B이더넷 모뎀, 12 VDC 전원 공급 장치해당 없음
PR55-17CRS-485 모뎀12 VDC 전원 공급 장치, RS-485 버전
PR55-28RS-232 모뎀, 전원 공급 장치, 6 ft DB9 연장 케이블해당 없음
PR55-34RS-485 변환기 (외부 전원 5V ~ 32V DC 필요)RS-485 버전
