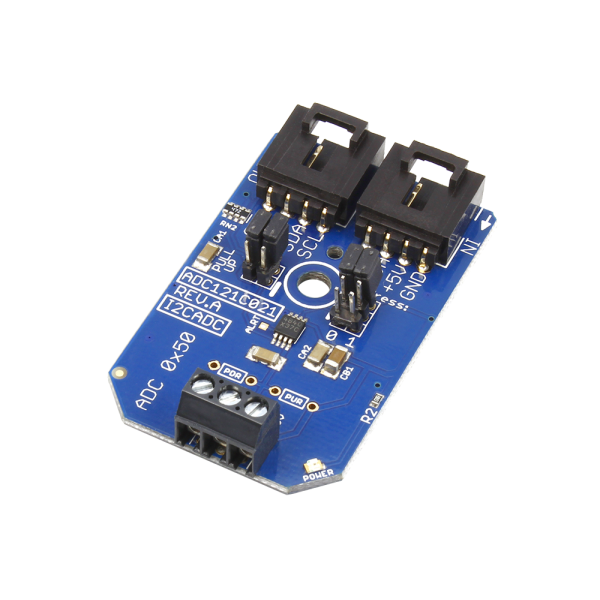

NCD PR13-7 ADC121C021 1 채널 12 비트 아날로그-디지털 변환기 ADC I2C 미니 모듈

MODEL
PR13-7
브랜드
NCD
제품 자료

서미스터와 광 센서를⁣ 12비트로 직접 읽기

NCD PR13-7 ADC121C021 1채널 12비트 아날로그-디지털 변환기 I2C 미니 모듈⁣ 채널 수 : 1채널⁣ 분해능 : 12비트⁣ 변환 속도 : 초당 188.9K샘플

견적 받기

NCD 한국 독점 공급 파트너

NCD PR13-7은 Texas Instruments ADC121C021을 올린 1채널 12비트 아날로그-디지털 변환기(ADC) I2C 미니 모듈(1-Channel 12-Bit Analog to Digital Converter I2C Mini Module)입니다. 입력 범위 0-5VDC를 초당 188.9K샘플로 변환해 NCD I2C ADC 모듈 4종 가운데 변환 속도가 가장 빠릅니다. (주)테솔이 국내에 공식 공급합니다.

아날로그 입력에 풀업·풀다운 저항을 실장할 수 있는 열린 패드와 3단자 커넥터가 있어 저항성 센서를 별도 회로 없이 받습니다. 점퍼 2개로 주소를 정해 한 포트에 9개까지 연결합니다.

12비트

분해능

초당 188.9K

샘플 수

0-5VDC

입력 범위

9개

포트당 연결 수

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

188.9K

ADC121C021 변환 속도(샘플/초)

8채널

ADS7830 단일 종단 입력 수

9개

ADC081C · ADC121C021 포트당 연결 수

0x29

AD7999 고정 I2C 주소

저항성 센서

입력 바이어스 패드로⁣ 구성하는 전압 분배

아날로그 입력 쪽의 열린 패드에 풀업 또는 풀다운 저항을 실장하면 광 센서, 서미스터, 플렉스 센서, 가변 저항기 같은 저항성 센서를 3단자 커넥터에 직접 연결해 전압 분배 회로를 이룹니다. 입력 범위가 0-5VDC이므로 분배한 뒤의 전압이 5V를 넘지 않게 설계하세요.

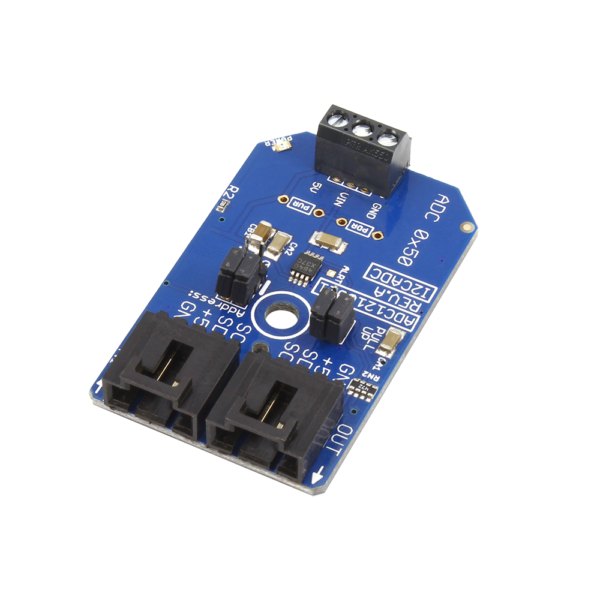

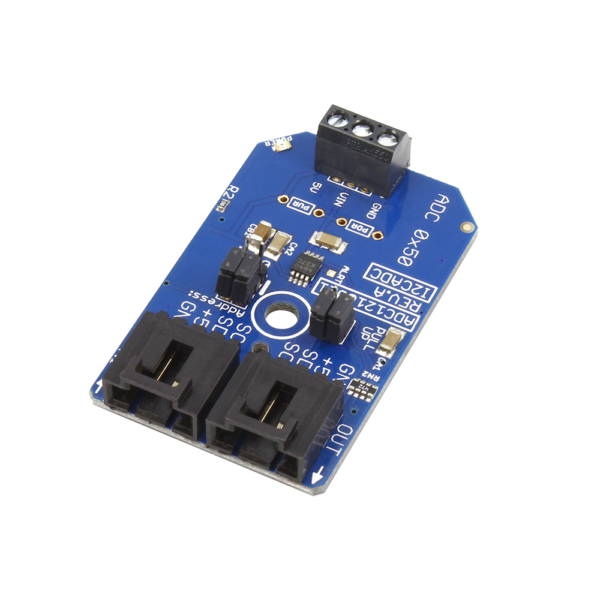

NCD PR13-7 - 단자대와 I2C 커넥터가 있는 파란색 변환 모듈
단자대와 I2C 커넥터가 있는 파란색 변환 모듈

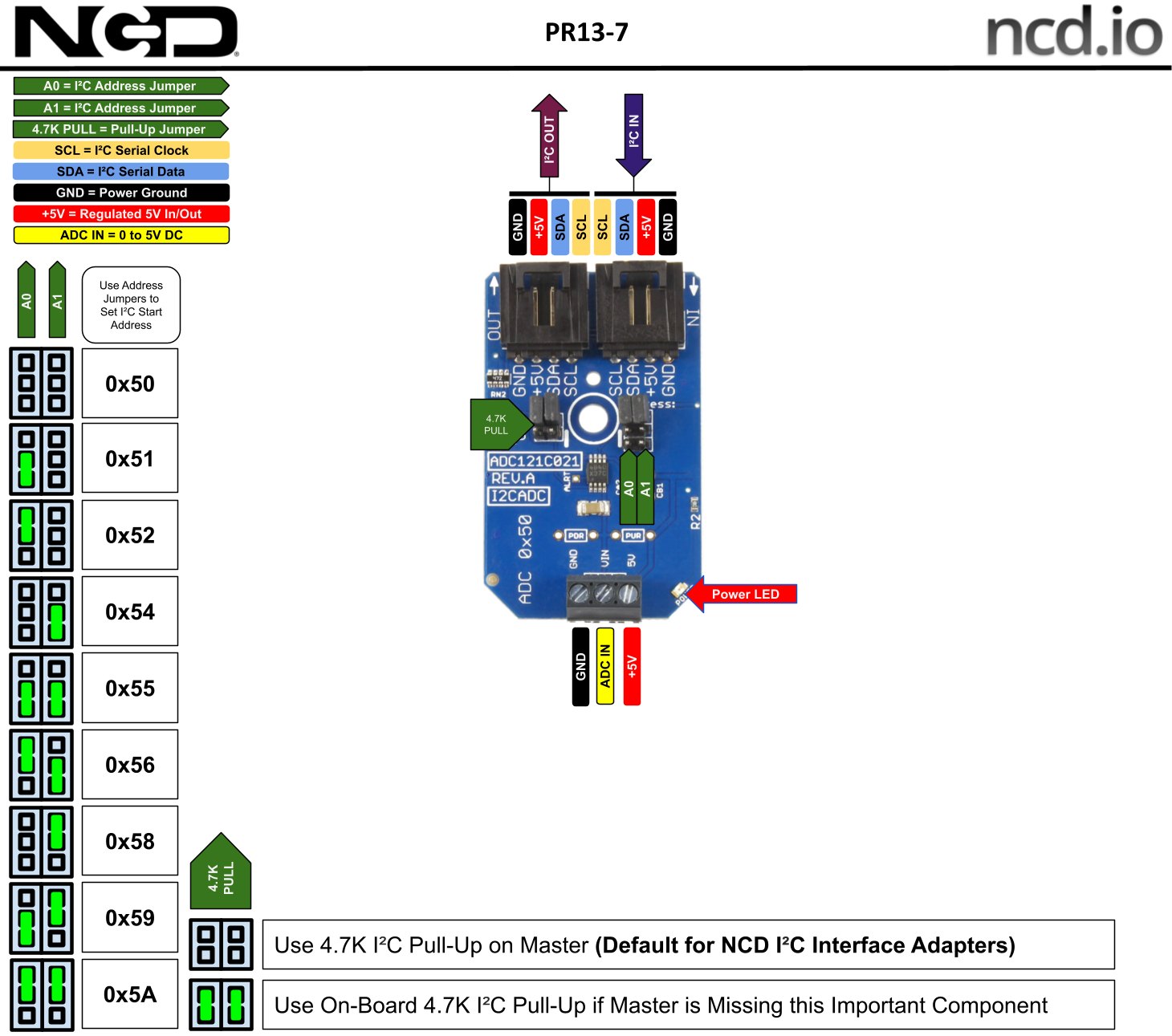

NCD PR13-7 - ADC 미니 모듈의 I2C 주소와 연결부 설명도
ADC 미니 모듈의 I2C 주소와 연결부 설명도

주소 설정

점퍼 2개로 정하는⁣ PR13-7 주소

ADC121C021은 플로팅 주소를 지원해 점퍼 2개로 주소를 정하고, 한 I2C 포트에 9개까지 연결합니다. 시작 주소는 0x50입니다. 저항성 센서 종류가 다른 모듈을 한 버스에 이어 붙여 센서별로 읽을 수 있습니다.

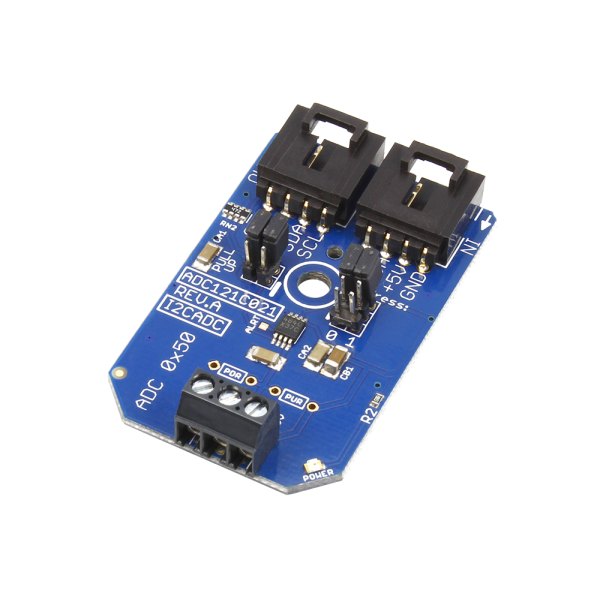

NCD PR13-7 - 커넥터가 위쪽에 있는 아날로그 변환 모듈 모습
커넥터가 위쪽에 있는 아날로그 변환 모듈 모습

사양

ADC121C021⁣ PR13-7 사양

항목사양
변환기 칩Texas Instruments ADC121C021
채널 수1채널
분해능12비트
변환 속도초당 188.9K샘플
입력 범위0-5VDC
입력 연결3단자 커넥터, 입력 바이어스 패드
포트당 연결 수9개 (점퍼 2개)
시작 주소0x50
작동 전압5VDC
풀업 저항온보드 4.7K 점퍼 선택
호스트 호환Raspberry Pi, Arduino, Particle Photon/Electron
케이블I2C 케이블 포함

PC 연결

USB-I2C 변환기와⁣ AnyI2C 시험

USB to I2C 변환기를 사용하면 PC에서 이 모듈을 시험할 수 있으며, 통신 확인에는 무료 소프트웨어 AnyI2C를 사용합니다. Raspberry Pi·Arduino·Particle 보드에 연결하면 IoT 센서 노드로 구성할 수 있습니다.

활용 분야

저항성 센서 신호를⁣ 읽는 계측

  • 저항성 센서 측정 — 광 센서, 서미스터, 플렉스 센서, 가변 저항기를 연결해 읽습니다.
  • 고속 신호 기록 — 빠르게 변하는 전압을 초당 188.9K샘플로 읽습니다.
  • 다종 센서 구성 — 모듈을 버스에 이어 붙여 서로 다른 아날로그 센서를 받습니다.

제품 상세 이미지

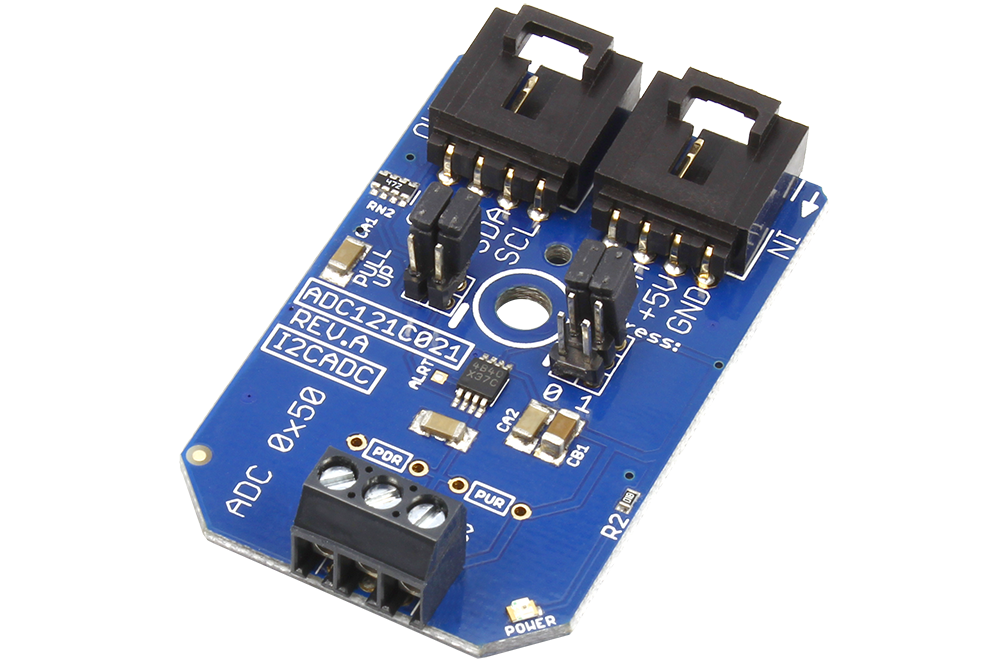

NCD PR13-7 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR13-7과⁣ 같은 계열 모델

  • PR1-46 — AD7999, 4채널 8비트 기본, 고정 주소 0x29
  • PR1-45 — ADC081C, 1채널 8비트, 초당 22K샘플
  • PR2C-2 — ADS7830, 단일 종단 8채널 또는 차동 4채널
