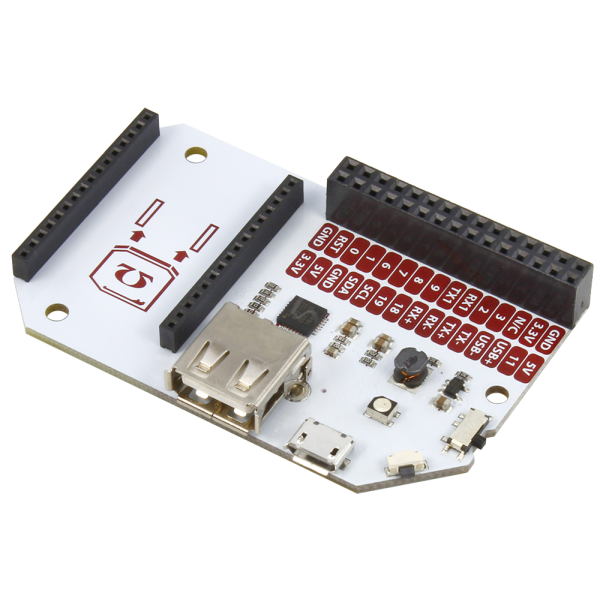

NCD Onion_Expansion_Dock Onion Omega 확장 도크

NCD Onion_Expansion_Dock Onion Omega 확장 도크

MODEL
Onion_Expansion_Dock
브랜드
NCD
제품문의 구매하기

Omega에 USB로 전원을 주고
GPIO 핀을 꺼내는 확장 도크

NCD Onion Expansion Dock 확장 도크

견적 받기

NCD 국내 정식 공급 파트너

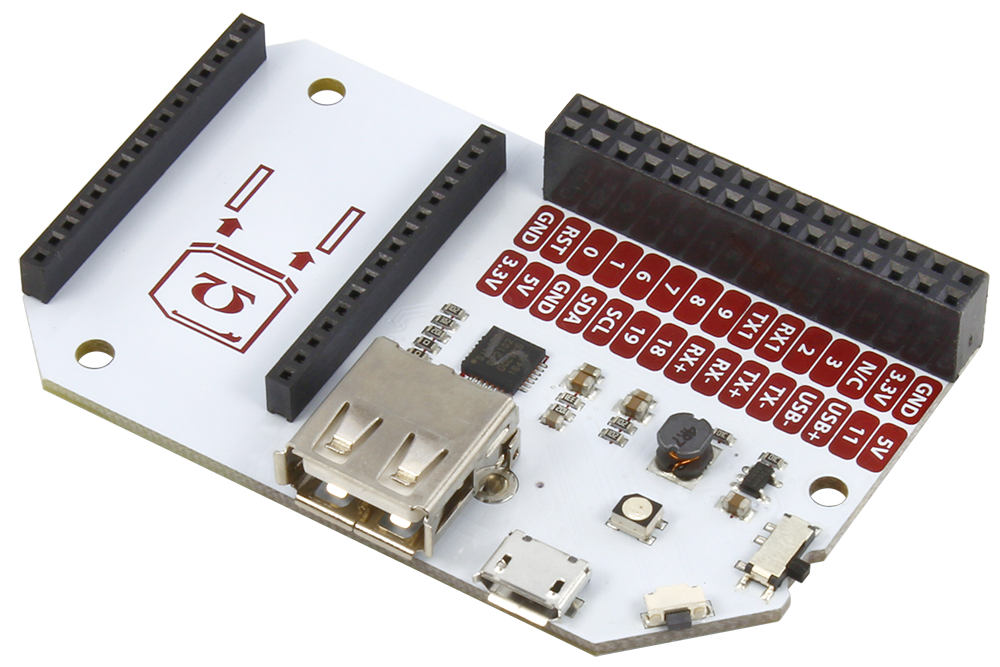

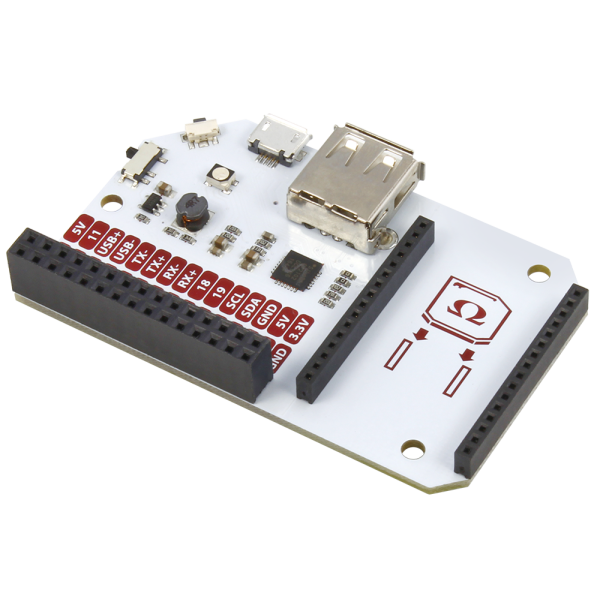

NCD가 I2C 쉴드와 함께 공급하는 Onion Omega 확장 도크는 Micro USB 케이블 하나로 Omega에 전원을 공급하고 GPIO 핀을 확장 헤더로 꺼내 사용하는 도크로, 온보드 RGB LED와 USB 마스터를 갖췄습니다.

도크에 Omega를 꽂으면 전원 공급과 GPIO 접근, 터미널 접속을 한 도크에서 처리합니다. 이 도크는 (주)테솔이 국내에 공식 공급합니다.

Micro USB

Omega 전원 공급

GPIO

외부 회로 연결 핀

RGB LED

GPIO로 제어하는 상태 표시

USB 마스터

컴퓨터와 직접 연결

특징

Omega 개발에
필요한 기능

핵심 특징현장에서 달라지는 점
Micro USB 전원Micro USB 케이블 하나로 Omega에 전원을 공급하므로 별도 전원 배선이 필요하지 않습니다.
GPIO 분리Omega의 GPIO 핀을 확장 헤더로 꺼내 외부 회로를 바로 연결할 수 있습니다.
온보드 USB 마스터온보드 USB 마스터로 USB 장치를 Omega에 직접 연결할 수 있습니다.
터미널 접속온보드 USB-직렬 칩으로 컴퓨터에서 터미널에 접속합니다.
RGB LED 제어Omega의 GPIO로 도크의 RGB LED를 제어해 상태를 표시합니다.
전원 스위치와 공장 복원스위치로 Omega를 켜고 끄며, 재설정 버튼을 10초 누르면 공장 복원이 실행됩니다.

개발 환경

터미널 접속과
공장 복원

온보드 USB-직렬 칩이 있어 컴퓨터에서 터미널로 바로 접속해 개발 작업을 확인할 수 있습니다. 설정에 문제가 생겼을 때는 재설정 버튼을 10초 눌러 공장 복원을 실행합니다.

GPIO로 외부 회로 연결

GPIO로 외부 회로를 제어하거나 센서 신호를 읽을 수 있습니다. I2C 장치를 붙이려면 Onion Omega Dock용 I2C 쉴드 PR35-18을 함께 사용합니다.

사용 방법

Onion Omega 확장 도크
첫 연결과 RGB LED 명령

확장 도크에 Omega를 꽂고 Micro USB로 전원을 넣으면 Omega의 Wi-Fi 접속 지점이나 SSH로 Linux 명령줄에 접속합니다. 도크의 RGB LED는 Omega 명령줄의 expled 명령으로 색을 바꿉니다.

소프트웨어·도구하는 일
Omega 명령줄 (SSH)Linux 명령 실행, 설정과 프로그램 확인
expled도크 RGB LED를 16진수 색상 값으로 제어
온보드 USB-직렬 칩Micro USB 포트로 컴퓨터와 시리얼 통신

처음 연결하는 순서

순서할 일
1Omega의 핀이 끝까지 들어가도록 도크 소켓에 꽂습니다.
2Micro USB 케이블을 도크에 연결하고 전원 스위치로 Omega를 켭니다.
3약 1분 뒤 호박색 LED가 깜박이다 계속 켜지면 부팅이 끝난 것입니다.
4Omega 스티커의 마지막 4자리로 된 Omega-ABCD 접속 지점에 연결한 뒤 SSH로 Omega 명령줄에 접속하세요.
5명령줄에서 expled 명령을 입력해 도크의 RGB LED 색이 바뀌는지 확인합니다.

Omega 명령줄 예시

명령하는 일
ssh root@omega-ABCD.localOmega 명령줄 접속(ABCD는 Omega 고유 번호)
expled 0xf21133RGB LED를 빨강 f2, 초록 11, 파랑 33으로 켜기

기본 비밀번호는 Onion 공식 문서에서 확인하세요. 명령 형식은 Omega 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 문서를 함께 확인하세요.

도크의 RGB LED는 액티브 로우 방식이어서 GPIO를 0으로 내려야 해당 색이 켜집니다. 빨강·초록·파랑은 각각 GPIO 17, 16, 15에 연결되어 있습니다.

사양

Omega 확장 도크
사양

항목사양
전원Micro USB로 Omega에 공급
GPIOOmega GPIO를 확장 헤더로 분리
온보드RGB LED · USB 마스터 · 전원 스위치
터미널온보드 USB-직렬 칩으로 컴퓨터 접속
공장 복원재설정 버튼 10초 누름
품번Onion_Expansion_Dock

활용 분야

GPIO로 확장하는
현장

  • 센서 입력 — GPIO로 센서 신호를 읽습니다.
  • 장치 제어 — GPIO로 릴레이나 LED 같은 외부 회로를 제어합니다.
  • 보드 확장 — 확장 보드를 붙여 Omega 기능을 넓힙니다.
  • 개발 테스트 — USB 전원으로 바로 시험하고 터미널에서 확인합니다.

선택 가이드

Omega 본체와
함께 구성

도크는 Omega 본체와 함께 사용하며, 본체 종류는 Omega 2 · Omega 2+ 페이지에서 선택합니다. I2C 장치를 붙이려면 I2C 쉴드 PR35-18을 함께 고르고, 입문 실습에는 키트 KIT-OO-HC · KIT-OO-TK를 검토하세요.

구성·옵션

도크만 구성되며
본체는 별매

구성품옵션별매품번
확장 도크 본체해당 없음Omega 본체 · I2C 쉴드 PR35-18Onion_Expansion_Dock
