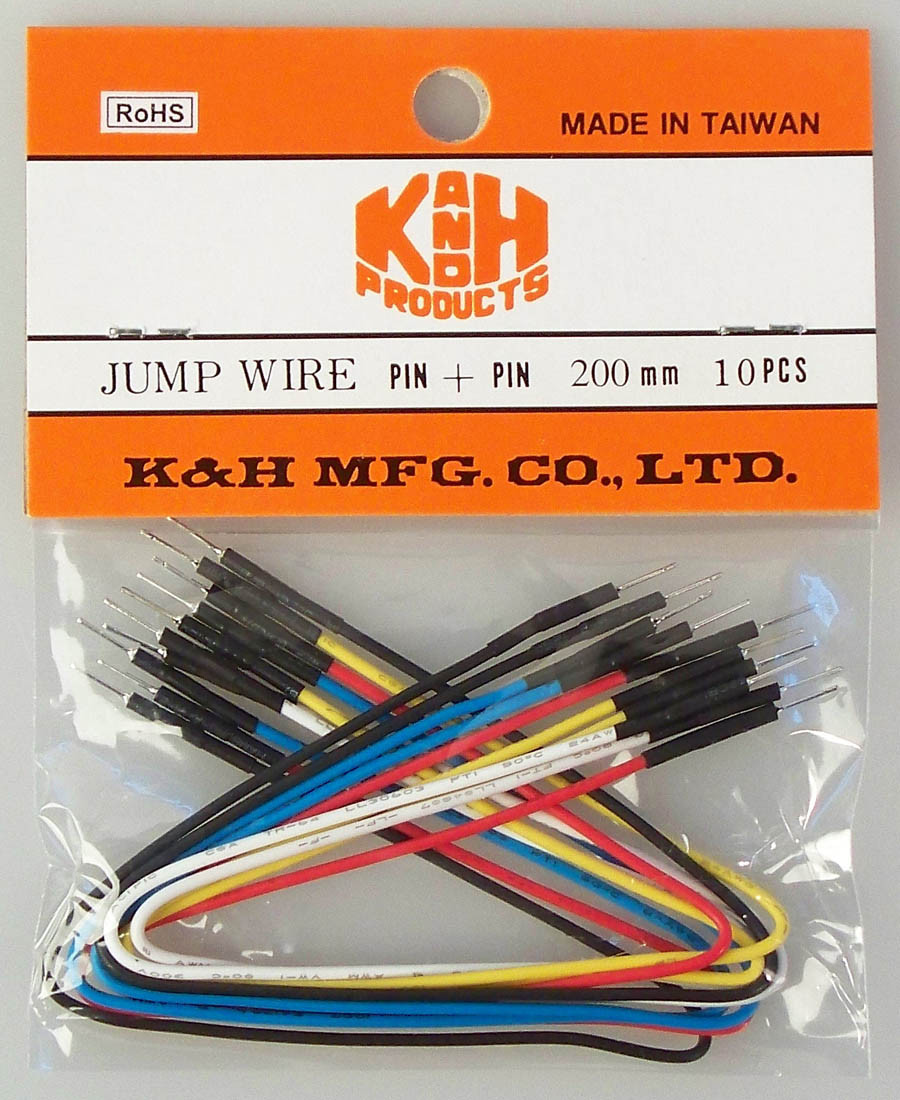

NCD TS-200 24 AWG-300 Volt 200mm 점퍼 와이어 강화 핀 끝단 10 팩, 2 노란색, 2 백색, 2 빨강, 2 검정, 2 파랑

NCD TS-200 24 AWG-300 Volt 200mm 점퍼 와이어 강화 핀 끝단 10 팩, 2 노란색, 2 백색, 2 빨강, 2 검정, 2 파랑

MODEL
TS-200
브랜드
NCD
제품문의 구매하기

릴레이 컨트롤러 확장에 쓰는
케이블·부품·전원 세트

NCD 확장 케이블·점퍼 와이어·릴레이 퀵 커넥터·12 V 전원 어댑터

견적 받기

NCD 국내 정식 공급 파트너

NCD 확장 케이블·부품·전원 세트는 NCD 릴레이 컨트롤러와 확장 보드를 구축하는 액세서리 모음입니다. UXP(14핀)·XR(10핀) 확장 케이블, USB Type A–Mini 케이블, 점퍼 와이어 TS-200, 20·30 A 릴레이용 퀵 커넥터 WM3745CT-ND, 12 V 3 A 36 W 어댑터 QFWB-36-12-US01로 구성됩니다.

확장 케이블은 6 in(152 mm) 길이에 키 몰렉스 커넥터를 달아 확장 보드 사이 고속 SPI 데이터를 전달하며, 점퍼 와이어는 24 AWG 300 V 선의 핀 끝을 금속으로 보강했습니다. 어댑터는 32채널 초과 컨트롤러에 권장됩니다. (주)테솔이 국내에 공식 공급합니다.

6 in

UXP·XR 확장 케이블 길이

고속 SPI

확장 보드 간 데이터 전달

10개입

TS-200 점퍼 와이어 한 팩

12 V · 3 A

어댑터 출력

특징

부품별 구성과
사용 효과

핵심 특징현장에서 달라지는 점
UXP 14핀·XR 10핀 키 몰렉스키가 있는 커넥터여서 역삽입을 막고 확장 보드를 정확히 연결합니다.
핀 끝 금속 보강 점퍼 와이어브레드보드 반복 삽입에도 핀 끝이 휘지 않아 시제품 배선 불량이 줄어듭니다.
핀마다 열 수축 처리핀 주변 절연이 보강되어 인접 핀 접촉 위험을 낮춥니다.
5색 세트빨강·파랑·검정·노랑·흰색이 두 개씩 들어 있어 신호선을 색으로 구분합니다.
0.250 in 퀵 커넥트 탭10~12 AWG 전선을 크림프해 20·30 A 릴레이 상단에 바로 접속합니다.
12 V 3 A 어댑터채널 수가 많은 컨트롤러의 전원 용량 부족을 방지합니다.

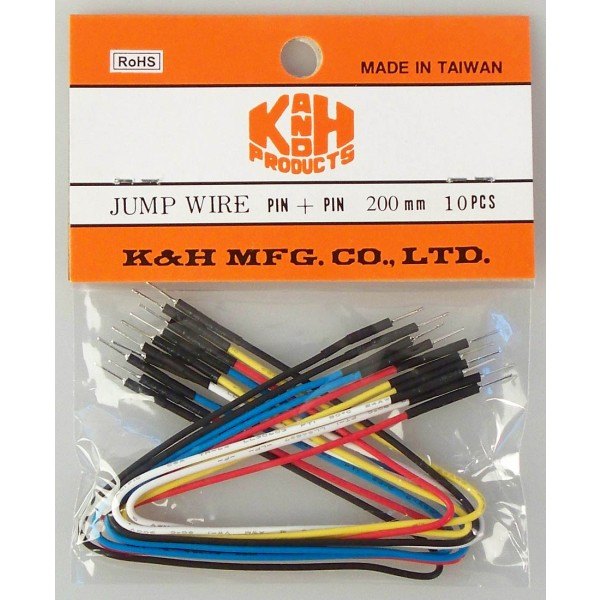

NCD TS-200 - 점퍼 와이어 10개가 포장된 구성품
점퍼 와이어 10개가 포장된 구성품

구성 선택

확장 케이블과
전원 용량 선택

UXP·XR 확장 케이블은 보드에 포함

XR·UXP 확장 보드에는 6 in 케이블이 함께 들어 있으므로 확장 케이블을 따로 구매하지 않아도 됩니다. 이 페이지의 케이블은 추가 연결이나 교체가 필요할 때 고르세요. UXP 계열은 14핀, XR 계열은 10핀이므로 커넥터 핀 수를 먼저 확인하세요.

QFWB-36-12-US01은 12 V DC 3 A 36 W 출력의 벽면 장착 외장형 AC/DC 어댑터이며, 32채널을 초과하는 컨트롤러와 24채널 이상의 20·30 A 릴레이 컨트롤러에 권장됩니다.

사양

6개 품목 비교와
공통 사양

모델품목내용
UXP_CABLEUXP 확장 케이블6 in(152 mm), 14핀 키 몰렉스 커넥터, 고속 SPI 데이터
XR_CABLEXR 확장 케이블6 in(152 mm), 10핀 키 몰렉스 커넥터, 고속 SPI 데이터
USB_MINI_CABLEUSB 케이블Type A–Mini, 6 ft, NCD 산업용 장치에 주로 사용
TS-200점퍼 와이어 10개24 AWG, 300 V, 200 mm, 핀 끝 보강, 5색
WM3745CT-ND릴레이 퀵 커넥터 8개20·30 A 릴레이용, 0.250 in 탭, 10~12 AWG 와이어
QFWB-36-12-US0112 V 3 A 어댑터32채널 초과 컨트롤러나 24채널 이상의 20·30 A 릴레이 컨트롤러에 권장

시리즈 공통 사양

항목사양
UXP 케이블 길이6 in (152 mm)
UXP 커넥터14핀 키 몰렉스
UXP 데이터 전달고속 SPI
XR 케이블 길이6 in (152 mm)
XR 커넥터10핀 키 몰렉스
XR 데이터 전달고속 SPI
USB 케이블Type A–Mini, 6 ft
점퍼 와이어 길이200 mm
점퍼 와이어 규격24 AWG, 300 V
점퍼 와이어 구성10개입, 5색 (색상별 2개)
점퍼 핀 끝금속 핀 강화, 열 수축 처리
릴레이 커넥터 적용NCD 20·30 A 릴레이 컨트롤러
릴레이 커넥터 탭 폭0.250 in (6.35 mm)
릴레이 커넥터 탭 두께0.032 in (0.81 mm)
릴레이 커넥터 탭 길이0.310 in (7.87 mm)
릴레이 커넥터 전체 길이1.011 in (26.58 mm)
릴레이 커넥터 전선10~12 AWG, 크림프 종단
릴레이 커넥터 구성8개입
어댑터 출력12 V DC, 3 A, 36 W
어댑터 형태벽면 장착 외장형 AC/DC

활용 분야

확장과 배선
작업 현장

  • 확장 보드 연결 — UXP·XR 보드를 6 in 케이블로 이어 채널을 늘립니다.
  • 시제품 배선 — 브레드보드와 패치 작업에 점퍼 와이어를 사용합니다.
  • 릴레이 배선 — 20·30 A 릴레이 상단에 전선을 크림프 접속합니다.
  • 대형 컨트롤러 전원 — 32채널 초과 컨트롤러에 12 V 3 A 어댑터를 사용합니다.

선택 가이드

연결 목적별
권장 품목

이럴 때 (현장 조건)권장 모델선택 이유
UXP 계열 보드를 연결할 때UXP_CABLE14핀 키 몰렉스 커넥터를 사용합니다.
XR 계열 보드를 연결할 때XR_CABLE10핀 키 몰렉스 커넥터를 사용합니다.
PC와 NCD 산업용 장치를 USB로 연결할 때USB_MINI_CABLEType A–Mini 6 ft 케이블입니다.
점퍼 배선으로 시제품을 만들 때TS-200핀 끝을 금속으로 보강한 24 AWG 선입니다.
20·30 A 릴레이에 전선을 연결할 때WM3745CT-ND0.250 in 퀵 커넥트 탭입니다.
32채널 초과 컨트롤러에 전원을 공급할 때QFWB-36-12-US0112 V 3 A 출력입니다.

구성·옵션

품목별 주문 구성

  • UXP 확장 케이블 — 6 in(152 mm), 품번 UXP_CABLE.
  • XR 확장 케이블 — 6 in(152 mm), 품번 XR_CABLE.
  • USB 케이블 — Type A–Mini 6 ft, 품번 USB_MINI_CABLE.
  • 점퍼 와이어 — 10개입 5색, 품번 TS-200.
  • 릴레이 퀵 커넥터 — 8개입 10~12 AWG, 품번 WM3745CT-ND.
  • AC/DC 어댑터 — 12 V 3 A, 품번 QFWB-36-12-US01.
