NCD PR60-9_MIRCC1_ETHERNET 이더넷을 통한 1 채널 푸시 알림 접점 폐쇄 입력

NCD PR60-9_MIRCC1_ETHERNET 이더넷을 통한 1 채널 푸시 알림 접점 폐쇄 입력

MODEL
PR60-9_MIRCC1_ETHERNET
브랜드
NCD
제품문의 구매하기

접점 변화를 이더넷으로
즉시 알리는 입력 보드

NCD 이더넷 푸시 알림 접점 입력 · 1 · 2 · 4 · 8채널

견적 받기

NCD 국내 정식 공급 파트너

NCD 이더넷 푸시 알림 접점 폐쇄 입력 MIRCC는 접점 입력 상태가 바뀌면 TCP/IP 데이터 패킷을 전송하는 입력 감지 보드(Push Notification Contact Closure Input)이며, 1·2·4·8채널 모델이 있습니다.

패킷에는 모든 입력의 켜짐과 꺼짐 상태가 담기며 로컬 네트워크의 특정 서버나 모든 장치로 전송합니다. 서버가 계속 조회하지 않아도 변화를 즉시 받는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

변화가 있을 때만 전송

접점 입력이 바뀌는 순간 패킷 전송

서버 또는 전체 장치

특정 서버나 모든 장치로 전송

TCP · UDP

두 프로토콜 모두 호환

사용자 정의 8바이트

패킷에 원하는 바이트 탑재

특징

변화 시 전송하는
알림 구조

핵심 특징현장에서 달라지는 점
변화 시에만 전송접점 입력이 바뀔 때만 패킷을 보내므로 서버가 계속 조회하지 않아 네트워크 부하가 낮습니다.
서버 또는 전체 장치로 전송특정 서버나 로컬 네트워크의 모든 장치로 보내 수신 대상을 현장에 맞춰 정합니다.
TCP·UDP 호환두 프로토콜과 모두 호환되므로 기존 서버 프로그램의 방식을 그대로 사용할 수 있습니다.
사용자 정의 8바이트데이터 패킷에 원하는 바이트 8개를 실어 보드 식별 정보를 함께 전달합니다.
상태 LED통신 활동과 CPU 상태를 LED로 표시하므로 현장에서 동작 여부를 바로 확인합니다.
나사 단자 입력채널별로 접점 신호선을 나사 단자에 연결하므로 배선이 견고합니다.
12 VDC 전원2.1 mm 배럴 커넥터나 2핀 나사 단자로 입력하므로 전원 어댑터와 단자대 배선 중 하나를 선택할 수 있습니다.
N-Button 호환자동화 소프트웨어와 함께 사용합니다.
UDP 13,000 알림포트 13,000으로 UDP를 보내 IP 주소를 알리므로 서버가 네트워크에서 보드를 찾을 수 있습니다.

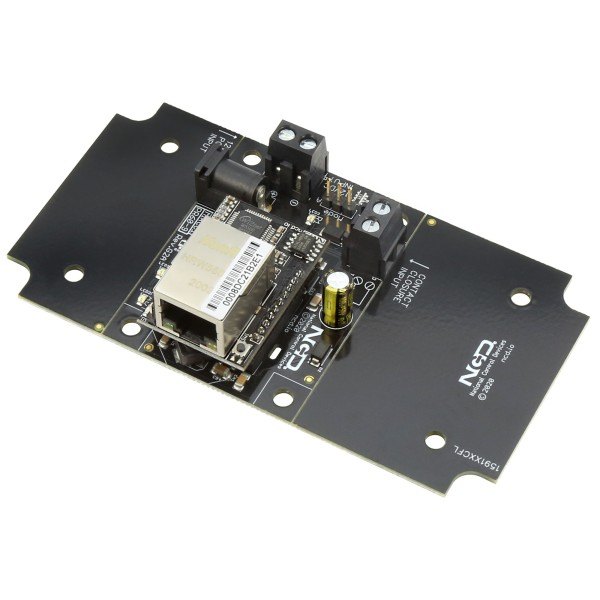

NCD PR60-9_MIRCC1_ETHERNET - 이더넷 포트와 단자대가 있는 1채널 접점 입력 기판
이더넷 포트와 단자대가 있는 1채널 접점 입력 기판

패킷 운용

푸시 패킷과
서버 구성

접점 입력 상태가 바뀌는 순간 TCP/IP 데이터 패킷을 전송하고, 패킷에는 모든 입력의 켜짐과 꺼짐 상태가 담깁니다. 버튼, 스위치, 자석 도어 스위치처럼 접점 폐쇄 방식 센서라면 모두 연결할 수 있습니다.

서버 프로그램은 푸시 알림 패킷을 읽어 처리하도록 작성합니다. Base Station의 Comm Operator로 먼저 패킷을 시험하면 서버 개발 전에 동작을 확인할 수 있습니다. 이 장치는 패킷만 전송하므로 문자 메시지나 이메일은 N-Button이나 직접 만든 서버 소프트웨어로 전송합니다.

Comm Operator로 패킷 확인

보드의 IP 주소를 알리는 UDP 13,000 알림과 접점 변화 패킷을 Comm Operator로 먼저 수신해 확인합니다. 사용자 정의 8바이트가 패킷의 어느 위치에 실리는지도 이 단계에서 확인합니다.

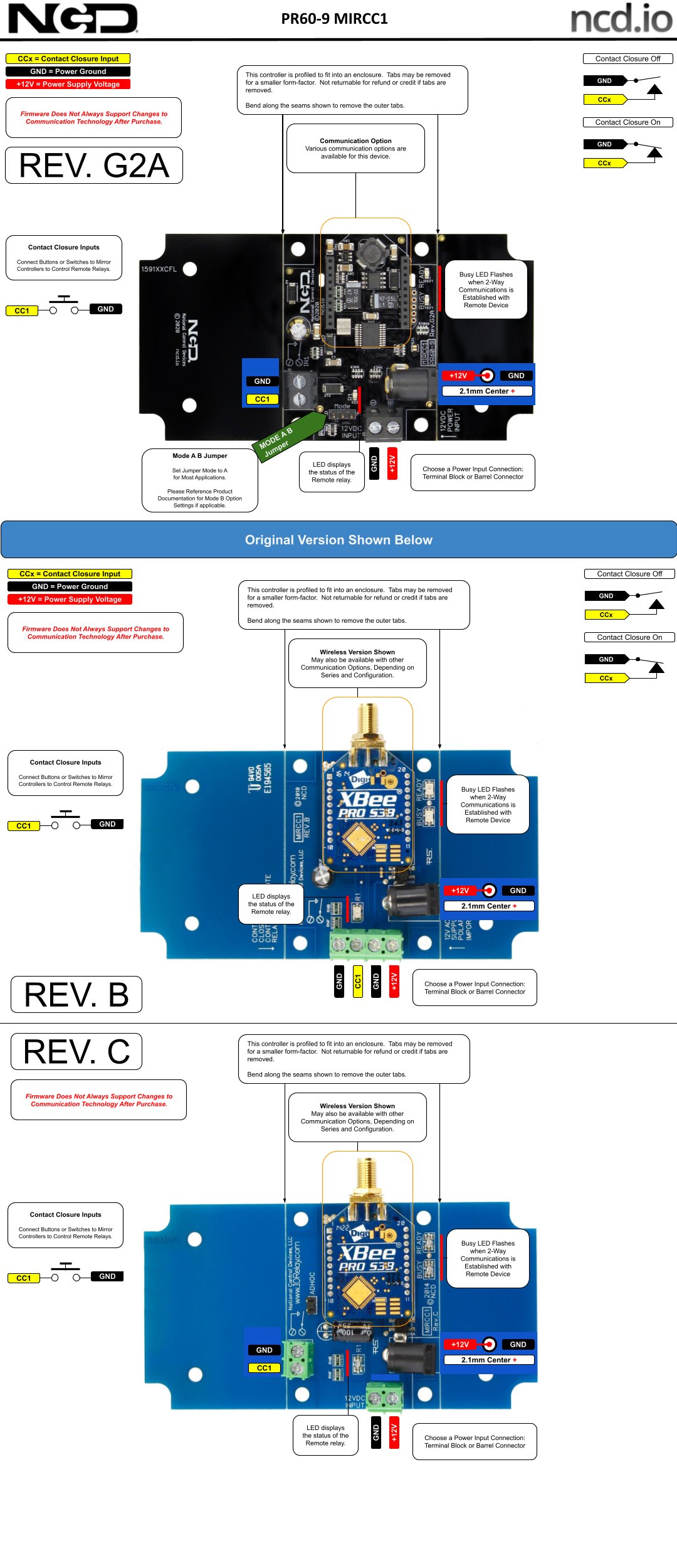

NCD PR60-9_MIRCC1_ETHERNET - 접점 입력 보드의 단자와 연결 부위 설명도
접점 입력 보드의 단자와 연결 부위 설명도

사용 방법

MIRCC 이더넷 푸시 알림
목적지 설정과 패킷 수신 확인

이더넷 푸시 알림 보드는 Base Station이나 웹 브라우저로 설정하고, 입력이 바뀌면 지정한 목적지로 TCP 또는 UDP 패킷을 보냅니다. 수신 확인은 Com Operator Pal로 합니다.

소프트웨어·도구하는 일
Base Station네트워크 장치 검색, 설정과 시험, 사용자 정의 바이트(Scratchpad Memory) 지정
웹 인터페이스Connection 메뉴에서 목적지 IP, TCP/UDP, 포트 설정
Com Operator PalUDP·TCP 수신 패킷 확인

처음 연결하는 순서

순서할 일
1일반(크로스가 아닌) 이더넷 케이블로 DHCP가 켜진 라우터에 보드를 연결하고 12 VDC 전원을 넣습니다.
2Base Station의 Discovered Network Devices에서 보드를 찾거나 브라우저에 보드 IP를 입력해 웹 화면을 엽니다.
3Connection 메뉴에서 목적지 IP와 TCP 또는 UDP, 포트를 지정하고 설정을 적용합니다.
4Com Operator Pal의 UDP 탭에서 수신 포트를 설정하고 보기 형식을 Decimal로 바꿉니다.
5입력 하나를 닫아 Data Log에 패킷이 들어오는지 확인합니다.

패킷은 22바이트이며 헤더 180으로 시작하고, 사용자 정의 8바이트 다음에 변경 전·후 입력 상태와 체크섬이 붙습니다. 서버 프로그램은 이 순서로 해석하세요.

사양

통신과 전원
전체 사양

항목사양
통신 방식TCP/IP
IP 알림 포트UDP 13,000
데이터 바이트사용자 정의 8바이트
작동 전압12 VDC
전원 연결2.1 mm 배럴 커넥터 또는 2핀 나사 단자
입력 연결나사 단자 접점 입력
상태 표시접점 입력 LED · CPU 사용 중 / 준비 상태 LED

모델별 구성

모델접점 입력내용
MIRCC1_ETHERNET1나사 단자 · 상태 LED
MIRCC2_ETHERNET2나사 단자 · 상태 LED
MIRCC4_ETHERNET4나사 단자 · 상태 LED
MIRCC8_ETHERNET8나사 단자 · 상태 LED

활용 분야

접점 변화를 서버로
알리는 현장

  • 자석 도어 스위치로 문 열림 알림 받기
  • 플로트 스위치로 수위 높이 알림 받기
  • 화재나 가스 감지 접점 신호를 서버로 전달
  • 버튼 입력을 PC나 서버에서 바로 감지

선택 가이드

접점 수와 통신 방식
선택 기준

이럴 때 (현장 조건)권장 모델선택 이유
감지할 접점이 하나일 때MIRCC1_ETHERNET (1채널)접점 입력 1개와 상태 LED를 갖춥니다.
접점이 두 개일 때MIRCC2_ETHERNET (2채널)접점 입력 2개 구성입니다.
접점이 네 개일 때MIRCC4_ETHERNET (4채널)접점 입력 4개 구성입니다.
접점이 여덟 개일 때MIRCC8_ETHERNET (8채널)접점 입력 8개 구성입니다.

네트워크 서버나 여러 장치로 보내야 하면 이더넷 버전을 선택하세요. PC 한 대에 USB로 연결할 때는 USB 버전이, RS-232 장치와 맞출 때는 직렬 버전이 알맞습니다.

구성·옵션

구성품과
준비 항목

구성품옵션품번
접점 입력 보드 · 이더넷 TCP/IP 통신 모듈1 · 2 · 4 · 8채널MIRCC1 · 2 · 4 · 8_ETHERNET
Base Station 소프트웨어다운로드—
12 VDC 전원전원 연결 필요—

제품 상세 이미지

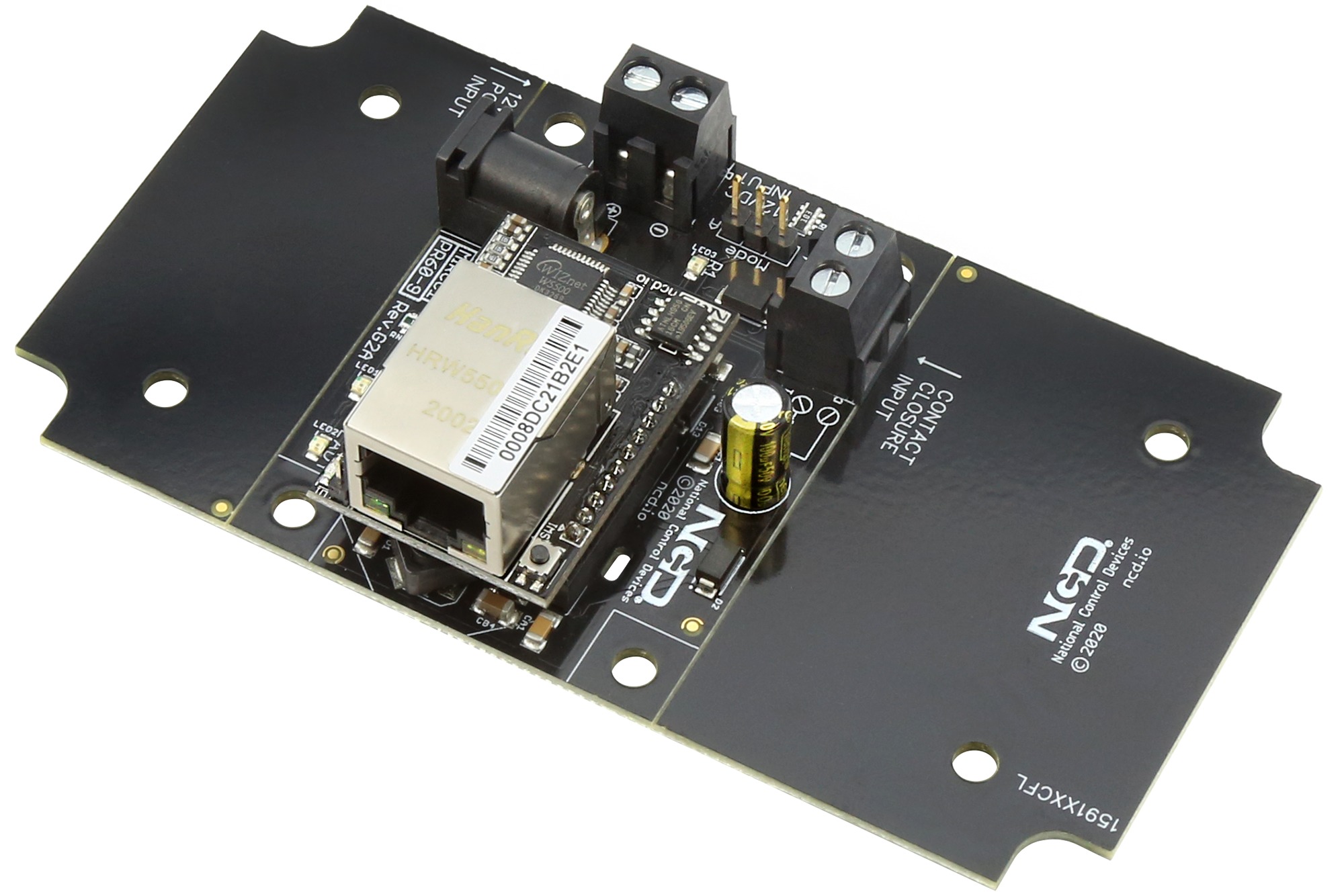

NCD PR60-9_MIRCC1_ETHERNET 상세 이미지 1
