NCD PR60-9_MIRCC1_USB USB를 통한 1 채널 푸시 알림 접점 폐쇄 입력

NCD PR60-9_MIRCC1_USB USB를 통한 1 채널 푸시 알림 접점 폐쇄 입력

MODEL
PR60-9_MIRCC1_USB
브랜드
NCD
제품문의 구매하기

접점 변화를 USB 케이블로
PC에 알리는 USB 입력 보드

NCD MIRCC USB 푸시 알림 접점 폐쇄 입력 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD MIRCC USB는 접점 입력 1·2·4·8채널의 상태 변화를 USB 가상 COM 포트 데이터 프레임으로 PC에 보내는 푸시 알림 접점 폐쇄 입력 보드(USB 접점 입력 모듈)입니다. 시리얼 포트가 없는 PC에서도 접점 이벤트를 수신합니다.

FTDI USB-직렬 변환 칩이 PC에 가상 COM 포트를 만들고, 한 프레임에 전체 입력의 on/off 상태가 담기므로 여러 접점의 변화를 하나의 수신 루틴으로 처리합니다. 기본 속도는 115.2K baud이며 Base Station 소프트웨어에서 변경합니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

가상 COM 포트

USB 연결 시 PC에서 COM 포트로 인식

115.2K baud

기본 통신 속도

1 · 2 · 4 · 8채널

접점 입력 모델 구성

8바이트

사용자 정의 데이터 길이

특징

USB로 연결하는
간단한 수신 구성

핵심 특징현장에서 달라지는 점
USB 가상 COM 포트PC에서 COM 포트로 열어 바로 수신하므로 전용 통신 프로그램 없이 기존 직렬 수신 코드를 그대로 사용합니다.
FTDI 변환 칩널리 사용하는 USB-직렬 변환 칩으로 통신하므로 운영체제 드라이버 지원 범위가 넓습니다.
한 프레임에 전체 입력 상태모든 입력의 켜짐과 꺼짐이 한 프레임에 들어 있어 채널이 많아도 한 번의 수신으로 처리합니다.
사용자 정의 8바이트설비 식별 정보를 프레임에 실으므로 PC 한 대에 보드를 여러 개 연결해도 출처를 구분합니다.
접점·CPU LED입력 상태와 보드 동작을 LED로 표시해 배선 점검 시간을 줄입니다.

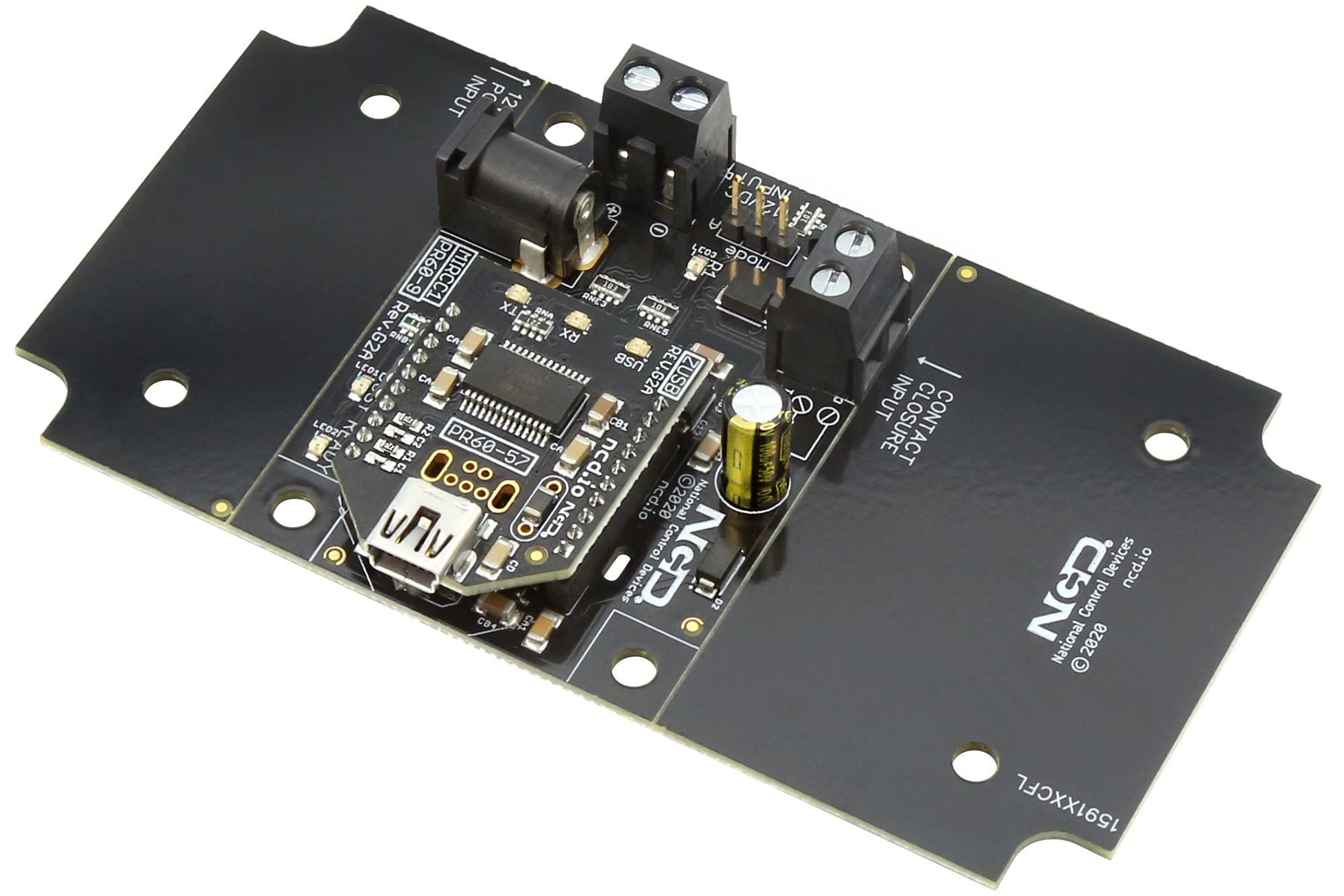

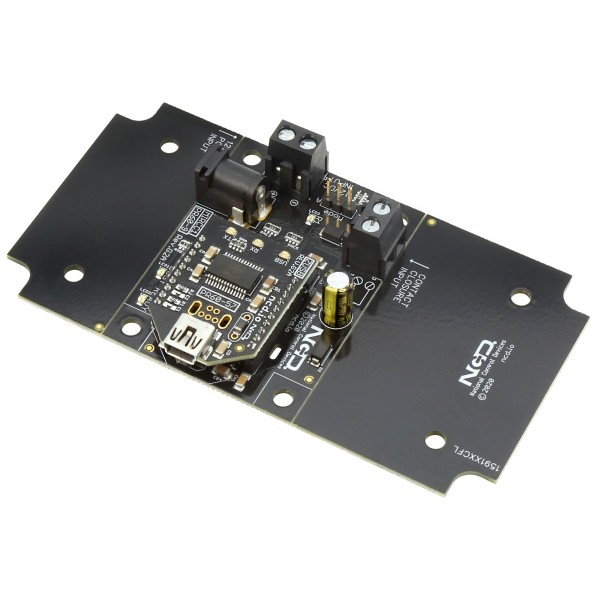

NCD PR60-9_MIRCC1_USB - USB 모듈과 단자대가 있는 1채널 접점 입력 기판
USB 모듈과 단자대가 있는 1채널 접점 입력 기판

연결 설계

USB 데이터 통신과
별도 전원 구성

USB는 데이터 통신에만 사용하고 보드 전원은 12 VDC를 별도로 공급합니다. USB 케이블만 연결해서는 접점 이벤트가 수신되지 않으므로 시운전할 때는 전원 어댑터를 먼저 연결하세요.

PC에는 가상 COM 포트가 하나 생기며 포트 번호는 장치 관리자에서 확인합니다. 프로그램은 이 포트를 115.2K baud로 열어 프레임을 읽습니다.

접점 보드를 PC 포트에 연결하는 순서

12 VDC 전원을 먼저 인가하고 USB 케이블을 연결한 뒤 COM 포트를 열면 접점 변화마다 프레임이 도착합니다. 보드를 여러 개 연결할 때는 포트 번호와 보드 위치를 표로 정리해 두면 교체 작업이 쉽습니다.

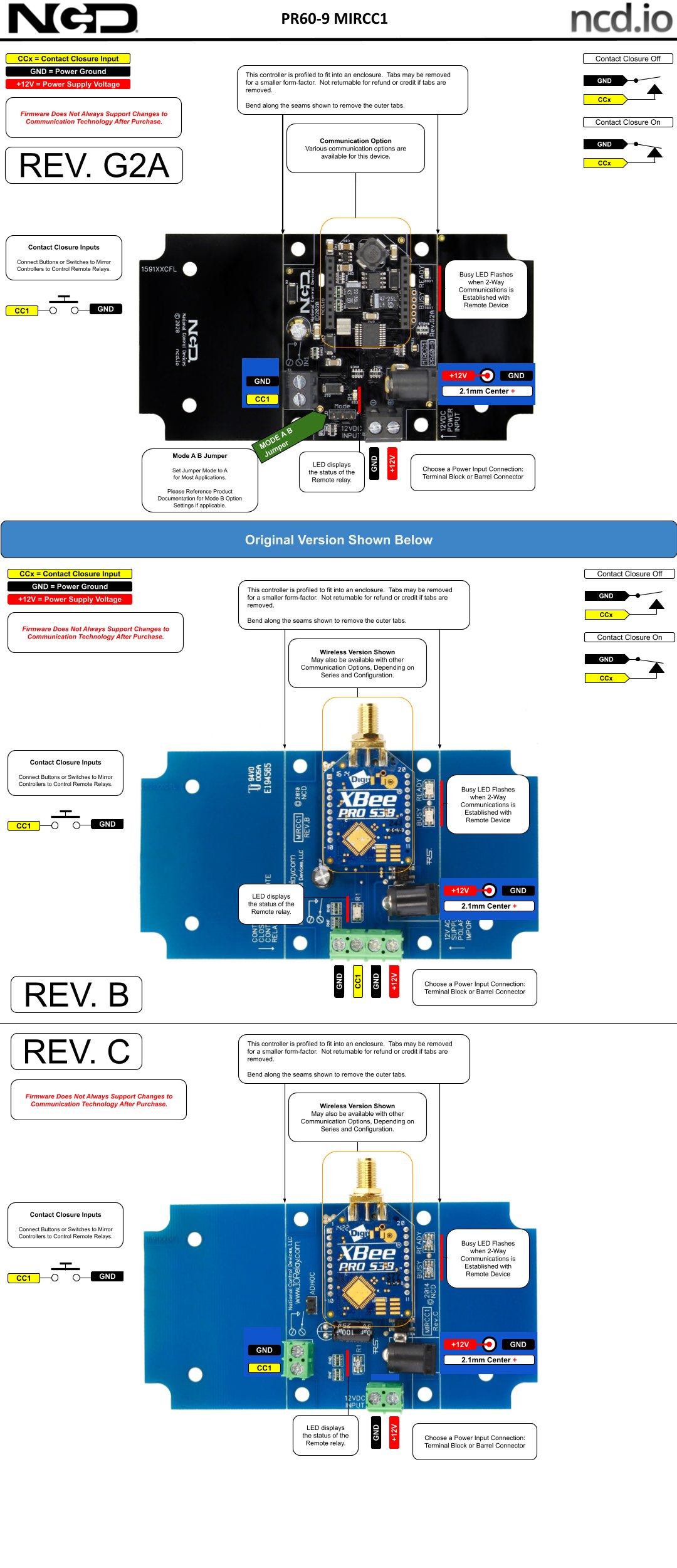

NCD PR60-9_MIRCC1_USB - 접점 입력 보드의 단자와 연결 부위 설명도
접점 입력 보드의 단자와 연결 부위 설명도

입력 설계

접점 센서와
프레임 구성

버튼, 토글 스위치, 자석 센서처럼 접점이 닫히는 방식의 센서는 모두 연결할 수 있습니다. 프레임의 8바이트는 Base Station 소프트웨어에서 지정합니다.

사양

USB 1~8채널 모델 비교 사양

항목MIRCC1_USBMIRCC2_USBMIRCC4_USBMIRCC8_USB
접점 입력 채널1채널2채널4채널8채널
NCD 품번PR60-9_MIRCC1_USBPR60-10_MIRCC2_USBPR60-11_MIRCC4_USBPR60-12_MIRCC8_USB
입력 연결나사 단자나사 단자나사 단자나사 단자

시리즈 공통 사양

항목사양
통신 방식USB 가상 COM 포트
USB 칩FTDI USB-직렬 변환 칩
기본 통신 속도115.2K baud (Base Station 소프트웨어로 표준 속도 변경)
프레임 발생 시점입력 상태 변화
프레임 구성전체 입력 on/off 상태 1바이트 + 사용자 정의 데이터 8바이트
적용 센서버튼, 토글 스위치, 자석 센서 등 접점 폐쇄 방식 센서
작동 전압12 VDC
전원 연결2.1 mm 배럴 커넥터 또는 2핀 나사 단자
권장 전원12 VDC, 1.25 A 이상, 중심 양극 (별매)
상태 표시접점 입력 LED, CPU 사용 중/준비 LED
외형플라스틱 인클로저용 형상, 탈착식 탭으로 소형화
설정 소프트웨어Base Station (무료)
선택 소프트웨어N-Button 자동화 소프트웨어 (별매)

활용 분야

USB 포트가 있는 PC로
접점을 모으는 현장

  • 현장 PC 상태 표시 — 설비 옆 PC에서 접점 상태 변화를 즉시 확인합니다.
  • 스위치 동작 이력 — 버튼과 스위치의 동작을 PC 프로그램이 기록합니다.
  • 다점 접점 수집 — 여러 접점을 한 프레임으로 모아 하나의 USB 포트로 전달합니다.
  • 시험 장비 연동 — 시험 설비의 개폐 접점을 USB로 PC 측정 프로그램에 연결합니다.

선택 가이드

접점 수별 USB
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
감시할 접점이 1개일 때MIRCC1_USB입력 1채널로 가장 작은 구성이며, 도어 스위치 하나처럼 단일 이벤트 감시에 맞습니다.
접점이 2개일 때MIRCC2_USB입력 2채널로 시작과 종료, 열림과 닫힘처럼 한 쌍의 신호를 받습니다.
접점이 4개일 때MIRCC4_USB입력 4채널을 한 보드에 모아 라인별 상태 접점을 하나의 통신 포트로 수집합니다.
접점이 8개일 때MIRCC8_USB입력 8채널로 보드 수와 통신 포트 수를 가장 적게 줄입니다.
RS-232 장치에 맞춰야 할 때MIRCC_Serial 계열직렬 통신 모듈을 내장해 기존 RS-232 장치와 연결합니다.
네트워크로 여러 장치에 전달해야 할 때MIRCC_ETHERNET 계열이더넷 통신으로 네트워크에 직접 연결합니다.

구성·옵션

MIRCC USB 기본 구성과
별매 부속

구성품옵션품번
접점 입력 보드 + USB 통신 모듈1 · 2 · 4 · 8채널MIRCC1 · 2 · 4 · 8_USB
설정 소프트웨어Base Station 무료 다운로드해당 없음
12 VDC 전원12 VDC 1.25 A 이상 어댑터, 2.1 mm 배럴, 중심 양극별매
