NCD PR33-13 I2C 인터페이스가있는 4 채널 I2C 0-10V 아날로그-디지털 컨버터

NCD PR33-13 I2C 인터페이스가있는 4 채널 I2C 0-10V 아날로그-디지털 컨버터

MODEL
PR33-13
브랜드
NCD
제품문의 구매하기

산업 센서 신호를
최대 16비트로 읽는 ADC 모듈

NCD PR33 I2C/IoT ADC · 전류 루프 수신기 · 디지털 입력 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR33 시리즈는 0~10 V·0~20 V 전압과 4~20 mA 전류를 최대 16비트 분해능으로 읽어 I2C로 전달하는 I2C/IoT ADC 모듈(전류 루프 수신기·디지털 입력 포함)로, 산업 센서 신호를 마이크로컨트롤러에 연결합니다.

프로그래머블 이득 x1~x8로 입력 범위에 맞춰 신호를 증폭합니다. 최대 3.4 MHz I2C 속도와 주소 입력으로 한 포트에 최대 8개 모듈을 묶으므로 포트를 추가하지 않고 채널 수를 늘립니다. 4~20 mA 수신, 전압, 광 절연 접점 입력을 모델별로 갖추었으며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 데이터시트, 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

16비트

MCP3428·ADS1115 분해능

3.4 MHz

최대 I2C 통신 속도

x1 ~ x8

프로그래머블 증폭 이득

최대 8개

주소 입력으로 한 포트에 공유

특징

작은 신호 변화까지
읽는 입력단

핵심 특징현장에서 달라지는 점
16비트 분해능16비트 분해능으로 미세한 전압·전류 변화를 읽으므로 센서 신호의 작은 드리프트까지 기록합니다.
4~20 mA 전류 루프 수신긴 배선의 전류 루프 센서 신호를 노이즈 영향이 적은 전류로 받으므로 산업 현장의 원거리 계측에 적합합니다.
프로그래머블 증폭 x1~x8신호 크기에 맞춰 이득을 바꾸므로 범위가 다른 센서를 같은 모듈 계열에서 처리합니다.
주소 입력 공유주소 입력으로 모듈을 구분해 한 I2C 포트에 여러 개를 연결하므로 채널 확장이 간단합니다.
광 절연 디지털 입력PR33-20은 4채널 접점 입력을 광학적으로 분리해 현장 접점 노이즈가 호스트로 넘어오는 것을 줄입니다.

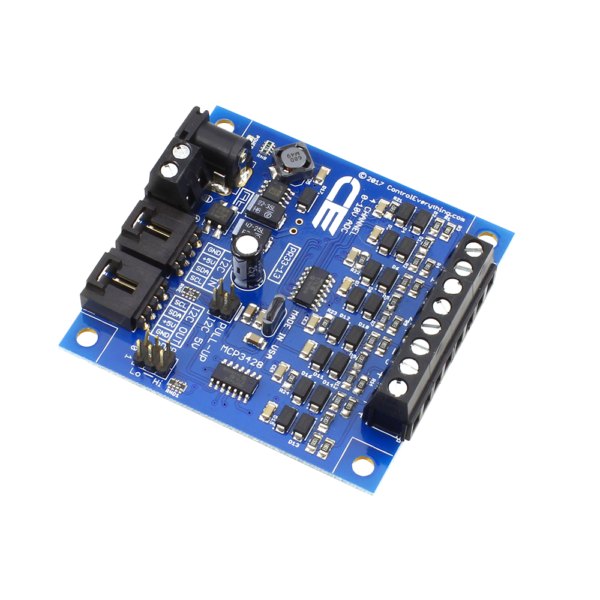

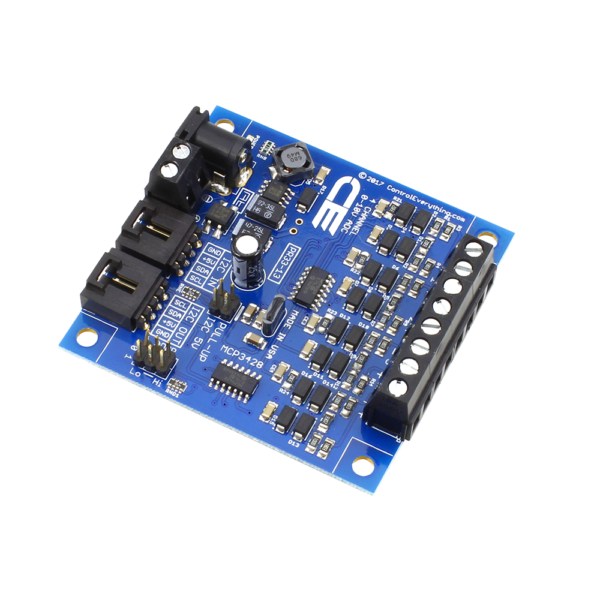

NCD PR33-13 - 전원 잭과 I2C 커넥터가 보이는 4채널 변환 기판
전원 잭과 I2C 커넥터가 보이는 4채널 변환 기판

모델 선택

입력 신호별
모듈 구성

전압 센서는 0~10 V(PR33-13, PR33-14, PR33-30)와 0~20 V(PR33-36, PR33-37, PR33-39) 중에서 신호 최대치를 덮는 범위를 고릅니다. 4~20 mA 단일 센서는 PR33-7, 8채널 전류 신호는 4~20·0~20·0~40 mA를 받는 PR33-32가 맞습니다.

접점 on/off 신호에는 광 절연 4채널 PR33-20이 맞습니다. 아날로그와 디지털 IO를 한 보드에서 사용하려면 12비트 ADC 8채널과 디지털 IO 8, 오픈 콜렉터 출력 8을 갖춘 PR2-7을 선택하세요.

4~20 mA 전류 루프 센서의 연결

PR33-7은 5 VDC를 승압한 온보드 16 V로 2선식 루프 센서에 전원을 공급하며 ADS1115로 전류를 읽습니다. PR33-32는 외부 전원 공급이 필요하므로 루프 전원을 별도로 준비하세요.

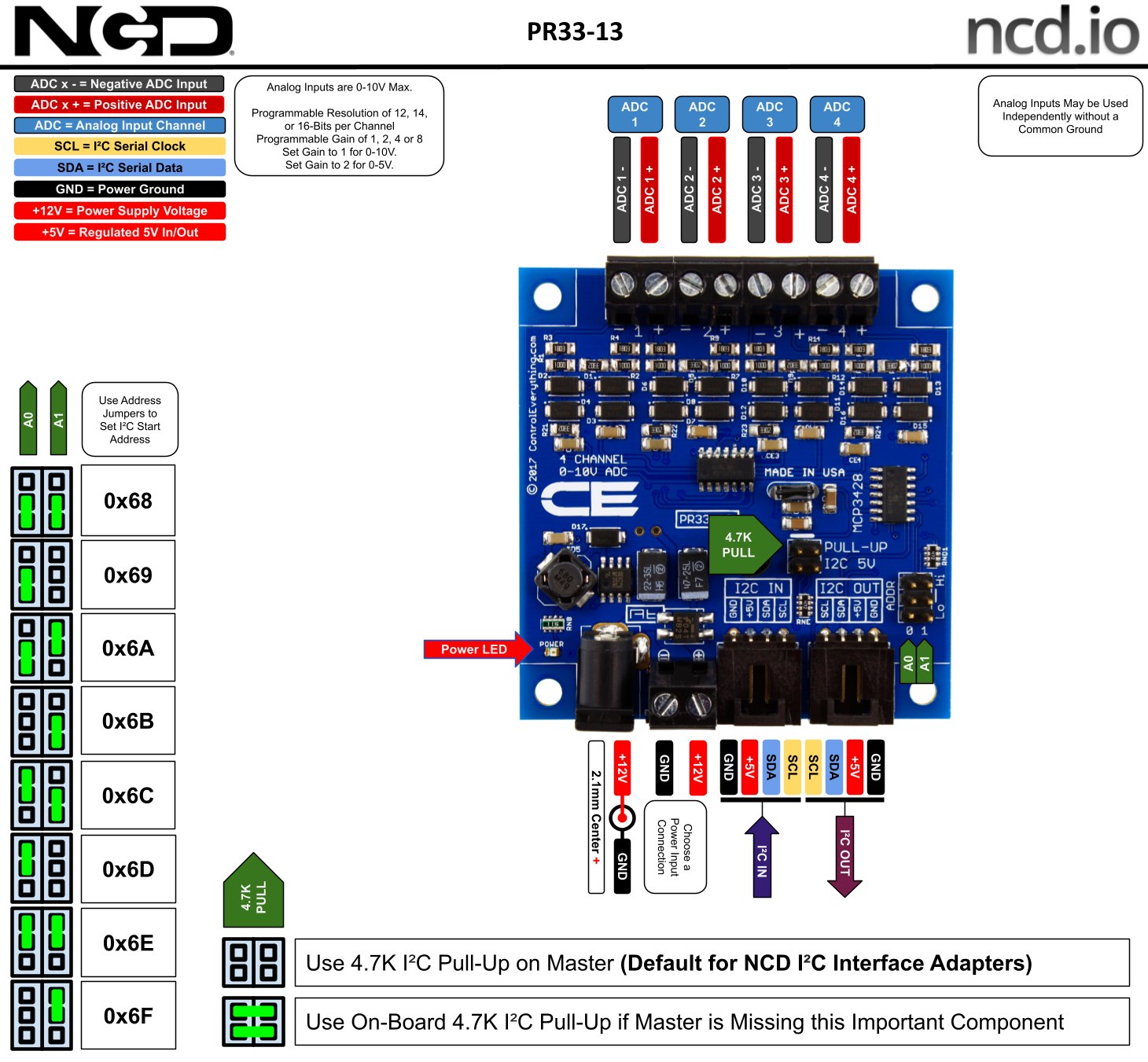

NCD PR33-13 - 4채널 아날로그 입력 모듈의 단자와 주소 구성도
4채널 아날로그 입력 모듈의 단자와 주소 구성도

I2C 설계

변환 속도와
분해능 선택

MCP3428 계열은 16비트에서 초당 15샘플, 12비트 모드에서 초당 240샘플을 변환합니다. 정밀도가 우선이면 16비트, 빠른 갱신이 우선이면 12비트 모드를 선택하세요.

MCP3428 계열의 I2C 시작 주소는 0x68이고 주소 입력으로 최대 8개까지 구분합니다. 호스트에는 nodeLynk 마스터 어댑터가 필요합니다.

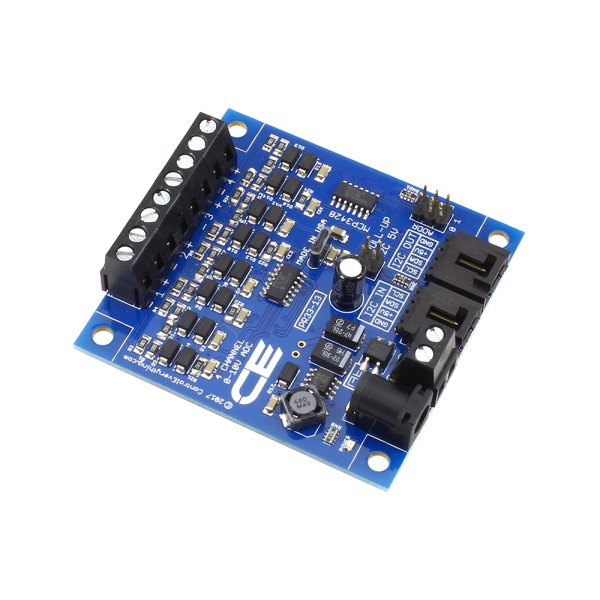

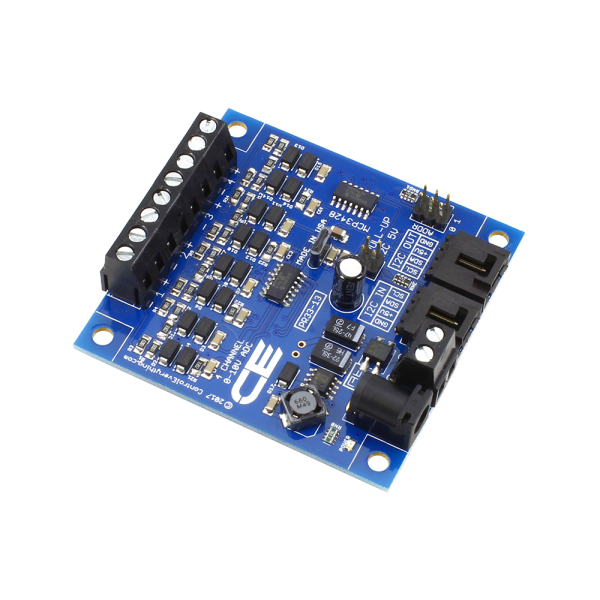

NCD PR33-13 - 입력 단자대가 있는 4채널 아날로그 변환 기판
입력 단자대가 있는 4채널 아날로그 변환 기판

사양

10개 모델 비교 사양

모델입력 구성입력 신호분해능형태 · 전원
PR33-71채널4 – 20 mA16비트 (ADS1115)미니 모듈, 5 VDC, 온보드 16 V 센서 전원
PR33-134채널0 – 10 V16비트 (MCP3428)I2C ADC 보드
PR33-364채널0 – 20 V16비트 (MCP3428)I2C ADC 보드
PR33-148채널0 – 10 V16비트 (MCP3428)I2C ADC 보드
PR33-378채널0 – 20 V16비트 (MCP3428)I2C ADC 보드
PR33-308채널0 – 10 V16비트 (MCP3428)IoT 인터페이스 ADC 보드
PR33-398채널0 – 20 V16비트 (MCP3428)IoT 인터페이스 ADC 보드
PR33-328채널4 – 20 mA · 0 – 20 mA · 0 – 40 mA16비트 (MCP3428)IoT 인터페이스 전류 수신 보드, 외부 전원 공급
PR33-204채널디지털 입력 (광 절연)해당 없음I2C 디지털 입력 보드, 6.5 – 32 VDC
PR2-78채널 ADC + 디지털 IO 8 + 오픈 콜렉터 8아날로그 · 디지털12비트I2C ADC · 디지털 IO 보드

시리즈 공통 사양

항목사양
통신I2C, 최대 3.4 MHz
I2C 시작 주소0x68 (MCP3428 계열), 주소 입력으로 최대 8개 공유
분해능16비트 (MCP3428 · ADS1115), 12비트 (PR2-7), 12비트 모드 선택 (MCP3428)
증폭 이득x1, x2, x4, x8 프로그래머블 (MCP3428 계열)
변환 속도16비트 초당 15샘플 / 12비트 초당 240샘플 (MCP3428 계열)
입력 범위0 – 10 V, 0 – 20 V, 4 – 20 mA, 0 – 20 mA, 0 – 40 mA (모델별)
동작 전원5 VDC (미니 모듈형), 옵션 전원 공급 장치, PR33-20은 6.5 – 32 VDC
역극성 보호PR33-20 보호 회로 내장
센서 전원PR33-7 온보드 16 V 공급 (5 V에서 승압)
연결 단자4핀 플러그 또는 나사 단자 (모델별), 4핀 I2C 입력·출력 커넥터
포함 케이블6인치(152 mm) 4선 I2C 케이블 (PR33-13)
호스트 연결nodeLynk 마스터 어댑터 필요 (Arduino, Raspberry Pi, Particle Photon·Electron, Onion Omega, PyCom 등)

활용 분야

센서 신호를
디지털로 수집하는 현장

  • 산업 센서 신호 수집 — 압력, 유량, 수위 센서의 전압·전류 신호를 마이크로컨트롤러가 읽습니다.
  • 원거리 전류 루프 감시 — 먼 거리의 4~20 mA 루프를 감시합니다.
  • 설비 접점 상태 수집 — 설비 on/off 접점을 광 절연 디지털 입력으로 받습니다.
  • 다채널 센서 모음 — Arduino·Raspberry Pi에서 여러 센서 값을 한 I2C 포트로 모읍니다.
  • IoT 장치 아날로그 확장 — IoT 장치에 아날로그 입력을 추가합니다.

선택 가이드

입력 신호별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
센서 한 개의 전류 신호를 읽을 때PR33-74~20 mA 1채널이며 온보드 16 V로 루프 센서에 전원을 공급합니다.
전압 센서 4개를 한 모듈로 읽을 때PR33-13 · PR33-360~10 V 또는 0~20 V 4채널 MCP3428 보드입니다.
전압 신호 8개를 읽을 때PR33-14 · PR33-37 · PR33-30 · PR33-390~10 V 또는 0~20 V 8채널이며 PR33-30·39는 IoT 인터페이스형입니다.
전류 신호 8개를 읽을 때PR33-324~20·0~20·0~40 mA 8채널을 받으며 외부 전원이 필요합니다.
접점 on/off를 읽을 때PR33-20광 절연 4채널이며 6.5~32 VDC로 동작합니다.
아날로그와 디지털을 한 보드에서 쓸 때PR2-712비트 ADC 8채널에 디지털 IO 8, 오픈 콜렉터 출력 8을 갖춥니다.

구성·옵션

모델별 구성과
품번

구성품옵션별매품번
I2C 미니 모듈4–20 mA 1채널 · 온보드 16 V 공급해당 없음PR33-7
I2C ADC 보드0–10 V 4채널 · MCP3428 16비트해당 없음PR33-13
I2C ADC 보드0–20 V 4채널 · MCP3428 16비트해당 없음PR33-36
I2C ADC 보드0–10 V 8채널 · MCP3428 16비트해당 없음PR33-14
I2C ADC 보드0–20 V 8채널 · MCP3428 16비트해당 없음PR33-37
IoT 인터페이스 ADC 보드0–10 V 8채널 · 16비트해당 없음PR33-30
IoT 인터페이스 ADC 보드0–20 V 8채널 · 16비트해당 없음PR33-39
IoT 인터페이스 전류 수신 보드4–20 mA · 0–20 mA · 0–40 mA 8채널외부 전원 공급 장치PR33-32
I2C 디지털 입력 보드광 절연 4채널 · 6.5–32 VDC 동작해당 없음PR33-20
I2C ADC · 디지털 IO 보드12비트 ADC 8채널 · 디지털 IO 8 · 오픈 콜렉터 8해당 없음PR2-7

제품 상세 이미지

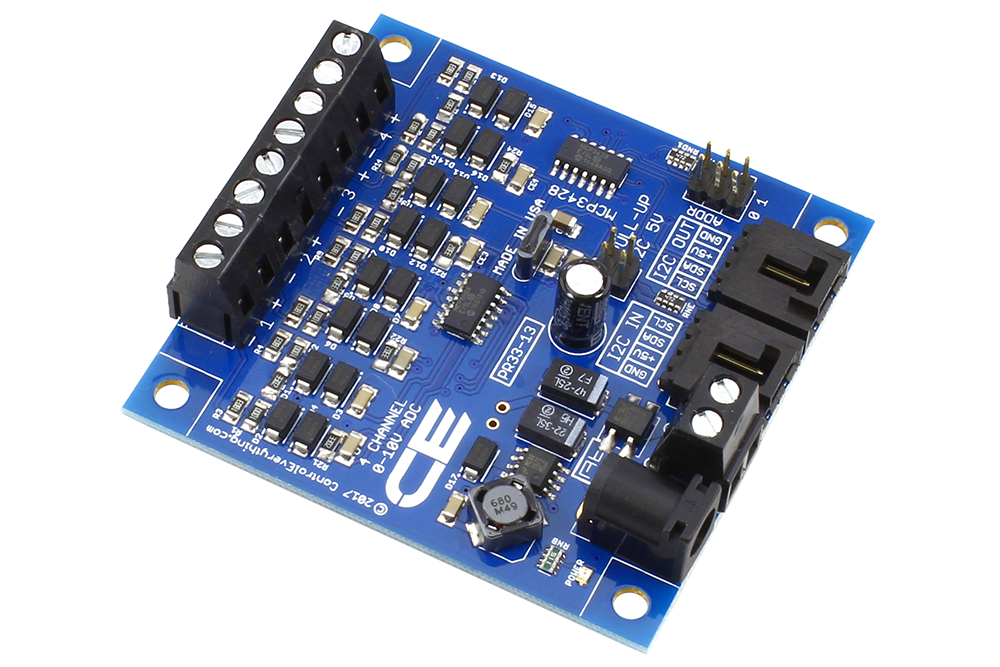

NCD PR33-13 상세 이미지 1
