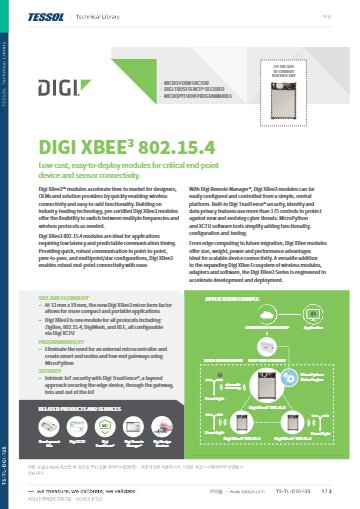

제품 자료: 데이터시트(영문)

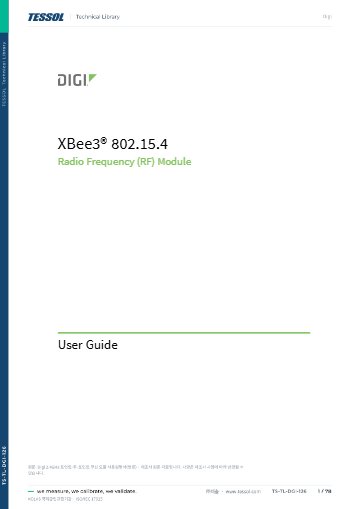

사용설명서(영문)

제품문의 구매하기

중계 장비 없이 먼 노드와
직접 통신하는 PRO 모듈

Digi XBee 3 PRO 802.15.4 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee 3 PRO 802.15.4는 ISM 2.4 GHz에서 +19 dBm으로 송신하는 고출력 802.15.4 무선 모듈(XBee PRO 802.15.4 RF 모듈)입니다. 라우터 없는 점대점·점대다 구성에서 실외 가시거리 최대 3200 m 떨어진 노드의 센서 데이터를 직접 수신합니다.

노드 사이 거리를 넓게 확보할 수 있어 중계 장비 없이 링크를 구성하고, 10비트 ADC 4채널로 아날로그 신호를 디지털 값으로 바꿔 전송합니다. 송신 전류는 135 mA이며, 이 PRO 모듈은 (주)테솔이 국내에 공식 공급합니다.

+19 dBm

PRO 송신 출력

3200 m

실외 가시거리 최대

90 m

실내·도심 최대 거리

4채널

10비트 ADC 입력

특징

XBee 3 PRO 802.15.4의
고출력 직접 통신

핵심 특징	현장에서 달라지는 점
+19 dBm 고출력	노드 사이 거리가 넓어져 설치 지점 수와 중계 장비가 줄어듭니다.
실외 3200 m 가시거리	넓은 현장에서도 직접 링크로 수집 지점을 단순하게 구성할 수 있습니다.
직접 통신 구조	라우터 없이 모듈끼리 직접 통신하므로 네트워크 설정 항목이 줄어듭니다.
점대점 · 점대다	피어투피어와 멀티포인트 스타 가운데 배치에 맞는 방식을 고를 수 있습니다.
10비트 ADC 4채널	아날로그 센서를 외부 변환 회로 없이 바로 읽을 수 있습니다.
AES와 TrustFence	128/256비트 AES와 Digi TrustFence로 원거리 링크 데이터를 보호합니다.

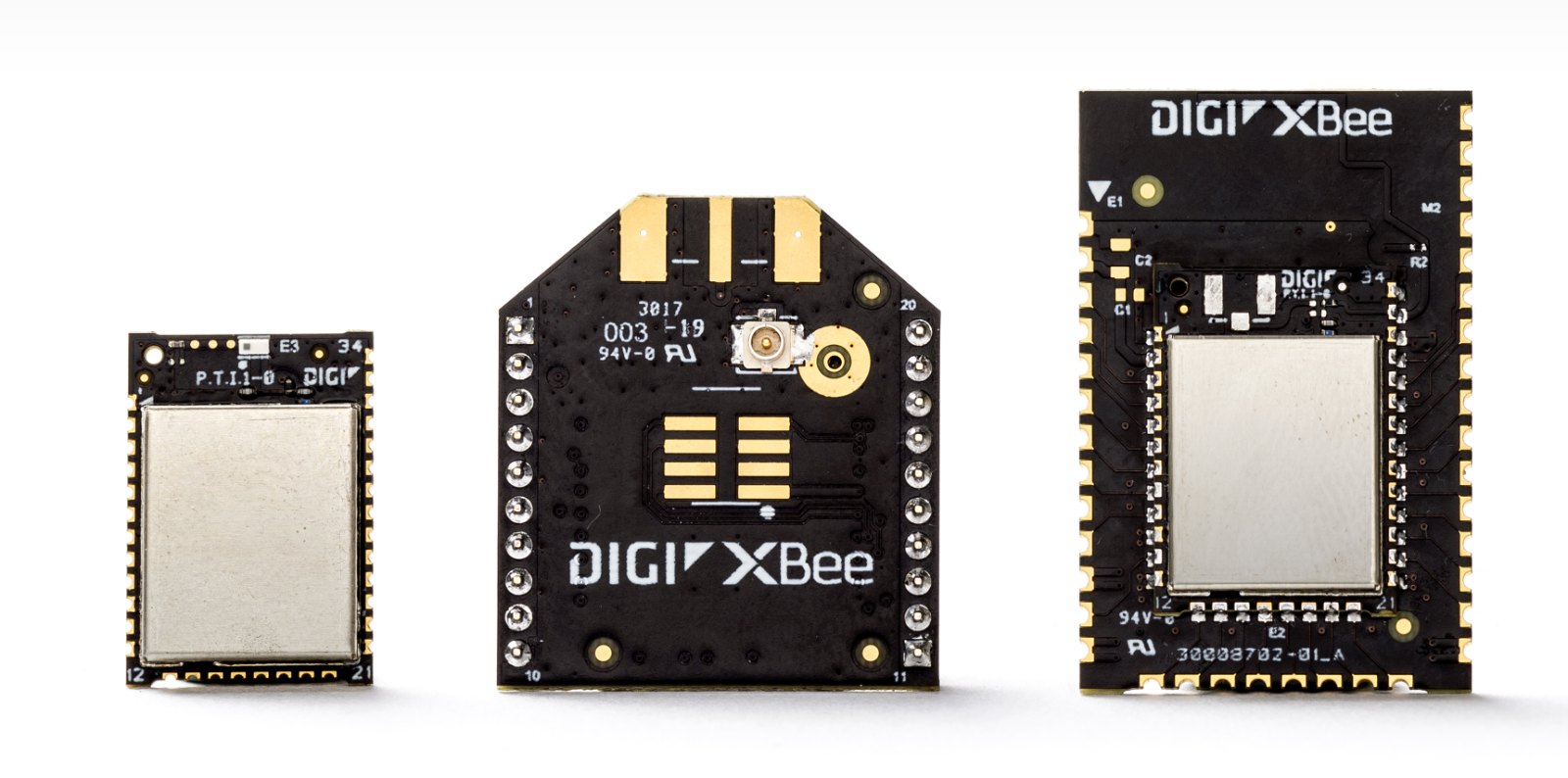

크기와 형태가 다른 무선 모듈 3종의 외형

링크 설계

802.15.4 일반형과 PRO의
선택 기준

실외 가시거리는 일반형 1200 m, PRO 3200 m입니다. 수집기까지 직선 거리가 1200 m를 넘는 노드가 하나라도 있다면 PRO를 검토하세요. 단, 송신 전류가 일반형의 3배를 넘으므로 배터리 노드는 송신 주기를 길게 설계해야 합니다.

아날로그 센서 직접 입력

10비트 ADC 4채널과 디지털 I/O 15개를 갖춰 센서를 모듈에 직접 연결할 수 있습니다. 별도 마이크로컨트롤러 없이 모듈 하나로 측정과 송신을 처리하는 소형 노드도 구성할 수 있습니다.

안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

사용 방법

XBee 3 PRO 802.15.4
모듈 설정 순서와 명령 형식

고출력형 XBee 3 PRO 802.15.4 모듈은 XCTU에서 설정합니다. 호스트에서는 UART로 AT 명령이나 API 프레임을 보냅니다.

소프트웨어·도구	하는 일
XCTU	모듈 검색·추가, 설정값 읽기와 쓰기, 펌웨어 프로토콜 변경(Update firmware)
Digi XBee Mobile	Bluetooth LE로 스마트폰에서 모듈 설정 확인
AT 명령·API 프레임	호스트 MCU에서 UART로 설정 변경과 데이터 송수신

처음 연결하는 순서

순서	할 일
1	모듈은 반드시 전원이 꺼진 개발 보드에 끼웁니다.
2	보드를 PC에 USB로 연결하고 XCTU에서 모듈을 검색해 추가하세요.
3	통신할 모든 모듈의 ID를 같은 값으로, NI를 모듈마다 다른 이름으로 설정합니다.
4	API로 원격 명령을 보낼 로컬 모듈은 AP를 1로 바꾸고 설정을 저장하세요.
5	원격 노드와 송수신해 연결을 확인한 뒤 현장에 설치합니다.

XBee 3 명령 모드 예시

명령	하는 일
+++	명령 모드 진입
ATNIMy XBee,AC	쉼표로 여러 명령을 이어 보내 NI 변경 후 적용

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 펌웨어의 사용자 가이드를 함께 확인하세요.

16진수 파라미터는 FFFF처럼 써도 되고 0xFFFF처럼 앞에 0x를 붙여도 됩니다. 값을 읽을 때는 파라미터 없이 명령만 보내세요.

사양

XBee 3 PRO 802.15.4
상세 사양

항목	사양
프로토콜 · 칩셋	802.15.4 · Silicon Labs EFR32MG SoC
주파수 · 채널	ISM 2.4 GHz · 16채널
데이터 속도	RF 250 kbps · 시리얼 최대 1 Mbps
송신 출력	+19 dBm
수신 감도	-103 dBm (1 % PER, 일반 모드)
통신 거리	실내·도심 최대 90 m (300 ft) · 실외 가시거리 최대 3200 m (2 miles)
공급 전압	2.1 – 3.6 V
송신 전류	135 mA (+19 dBm)
수신 전류	15 mA
전원 차단 전류	1.7 µA (25 °C)
시리얼 인터페이스	UART · SPI · I2C
디지털 I/O · ADC	디지털 I/O 15개 · 10비트 ADC 4채널
CPU · 메모리	HCS08 최대 50.33 MHz · 메모리 1 MB · RAM 128 KB
동작 온도	-40 °C – +85 °C
구성 방법	API · AT 명령 (로컬 또는 OTA)
간섭 내성	DSSS (직접 시퀀스 확산 스펙트럼)
암호화	128/256비트 AES
신뢰 전송	재전송 · 확인 응답
식별자	PAN ID · 주소 · 클러스터 ID · 엔드포인트(선택)
폼 팩터	스루홀 · 표면 실장 · 마이크로
안테나	TH: PCB · U.FL · RPSMA / SMT: RF 패드 · PCB · U.FL / 마이크로: U.FL · RF 패드 · 칩
치수 (L × W × H)	TH 2.438 × 2.761 cm (0.960 × 1.087 in) · SMT 2.199 × 3.4 × 0.305 cm (0.866 × 1.33 × 0.120 in) · 마이크로 13 × 19 × 2 mm (0.533 × 0.76 × 0.087 in)
인증	FCC, IC
호환 · 관리	XBee 시리즈 통신 호환 · Digi Remote Manager · Digi TrustFence
설정 도구	XCTU · MicroPython

활용 분야

PRO 802.15.4 원거리 직접 링크가
필요한 현장

넓은 부지 계측 — 플랜트와 농장의 먼 지점 센서를 수집기에 직접 연결합니다.
건물 간 데이터 전달 — 구내 건물 사이의 계측값을 중계 장비 없이 전송합니다.
아날로그 센서 노드 — ADC 입력에 센서를 연결한 무선 단말을 구성합니다.
기존 802.15.4 링크 확장 — 일반형으로 닿지 않는 지점을 PRO로 보강합니다.

선택 가이드

거리·구조에 맞는
XBee 3 PRO·일반형 선택

이럴 때 (거리·구조)	권장 모델	선택 이유
실내 거리면 충분할 때	XBee 3 802.15.4	+8 dBm 출력으로 송신 전류가 낮습니다.
실외 거리를 늘려야 할 때	XBee 3 PRO 802.15.4	+19 dBm 출력으로 실외 3200 m까지 직접 연결합니다.
메시 구성이 필요할 때	XBee 3 PRO DigiMesh 2.4	동등 노드가 서로 중계하므로 경로를 나눌 수 있습니다.
Zigbee 3.0 메시가 필요할 때	XBee 3 PRO Zigbee 3.0	라우터가 중계하는 Zigbee 3.0 표준 메시입니다.

구성·옵션

PRO 802.15.4 형태·안테나별
파트 넘버

파트 넘버	안테나	형태 · 크기

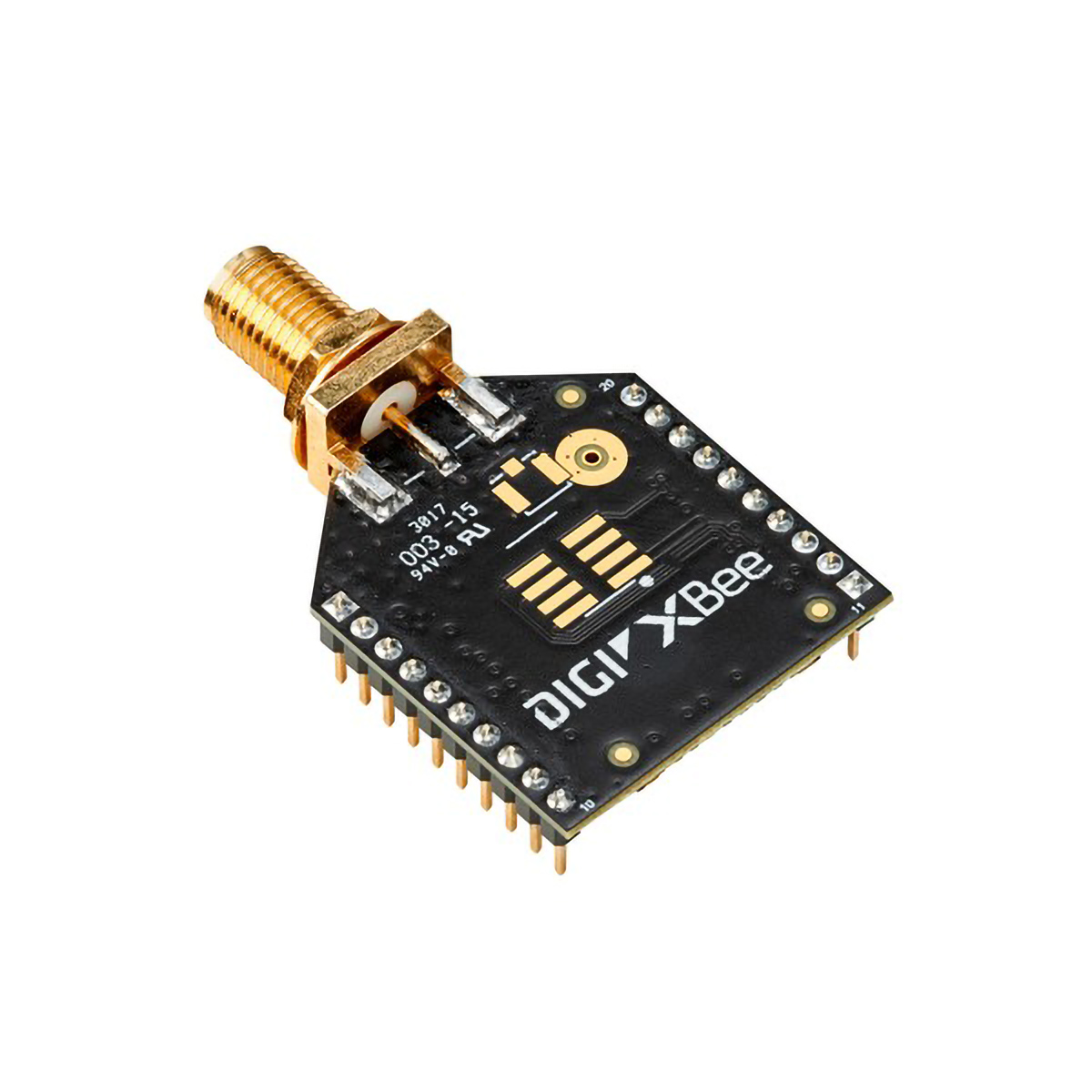

XB3-24AST	RPSMA	스루홀 (TH) · 2.438 x 2.761 cm

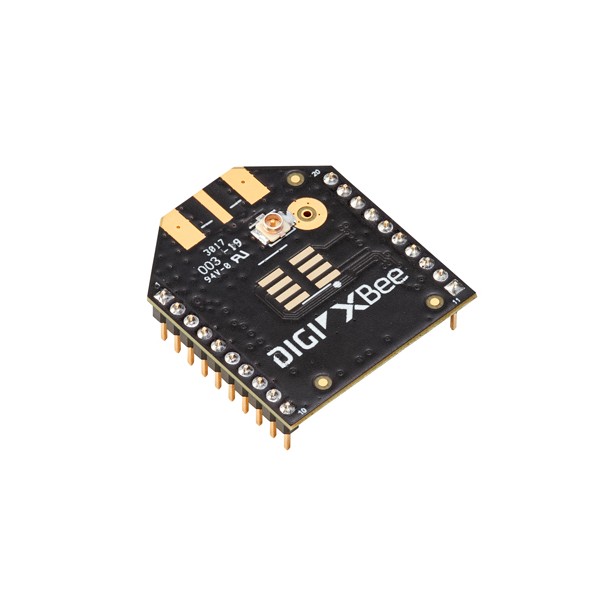

XB3-24AUT	U.FL	스루홀 (TH) · 2.438 x 2.761 cm

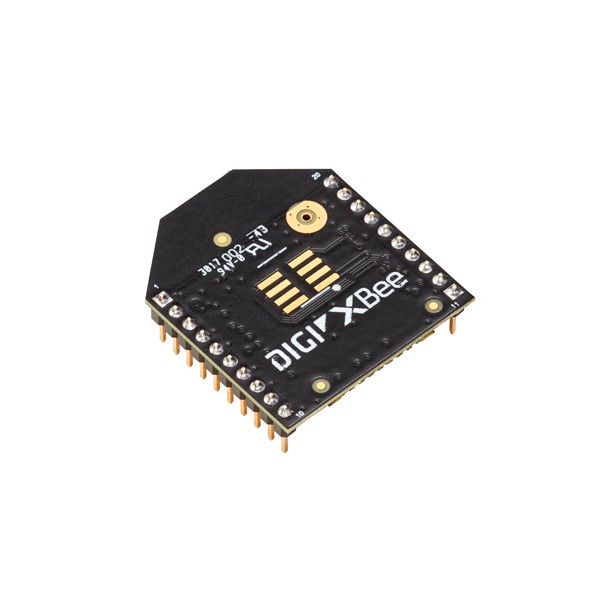

XB3-24APT	PCB 안테나	스루홀 (TH) · 2.438 x 2.761 cm
XB3-24ARS	RF 패드	표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB3-24AUS	U.FL	표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB3-24APS	PCB 안테나	표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB3-24ARM	RF 패드	마이크로 (MMT) · 13 x 19 x 2 mm
XB3-24AUM	U.FL	마이크로 (MMT) · 13 x 19 x 2 mm
XB3-24ACM	칩 안테나	마이크로 (MMT) · 13 x 19 x 2 mm

PRO 802.15.4와 비교할
XBee 모듈

Digi XBee 3 802.15.4 무선 모듈 (+8 dBm)
Digi XBee 3 PRO DigiMesh 2.4 무선 모듈 (+19 dBm)
Digi XBee 3 PRO Zigbee 3.0 무선 모듈 (+19 dBm)

XBee 3 PRO 802.15.4를 선택하는 기준은 무엇입니까?
노드 사이 거리가 기준입니다. 실외 가시거리가 일반형 최대 1200 m, PRO 최대 3200 m이므로 1200 m를 넘는 구간이 있으면 PRO를 선택하세요.
XBee 3 PRO 802.15.4의 소비 전류는 얼마입니까?
송신 시 135 mA(+19 dBm)입니다. 전원 용량은 일반형보다 넉넉하게 설계하세요.
PRO 802.15.4를 유럽 규격이 필요한 기기에도 사용할 수 있습니까?
아닙니다. PRO는 FCC와 IC 대상이며 ETSI는 일반형만 해당하므로, 유럽 출하품에는 일반형을 선택하세요.
아날로그 센서를 직접 연결할 수 있습니까?
네, 10비트 ADC 입력 4채널이 있어 센서 출력을 바로 읽습니다. 센서 전압이 모듈 입력 범위 안에 드는지 먼저 점검하세요.
