DigiMesh 노드와 PC를 USB로 잇습니다
XBTU DigiMesh 버전 무선 USB 어댑터 내장 모듈 : Digi XBee 3 주파수 · 채널 : ISM 2.4 GHz · 16채널 실외 가시거리 : 최대 600 m

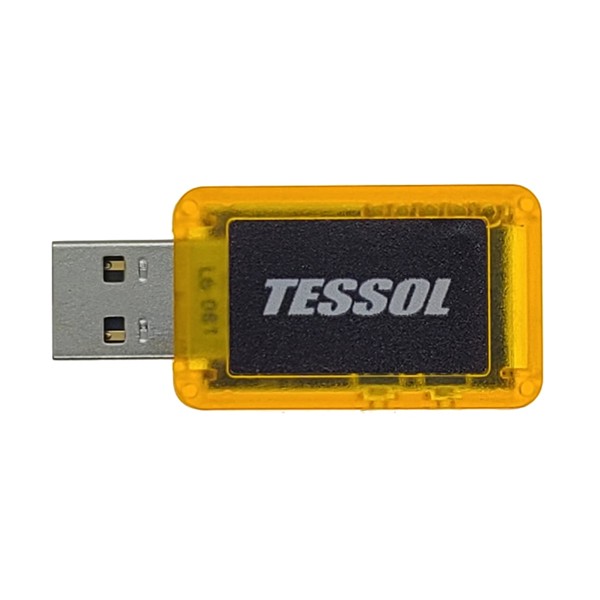

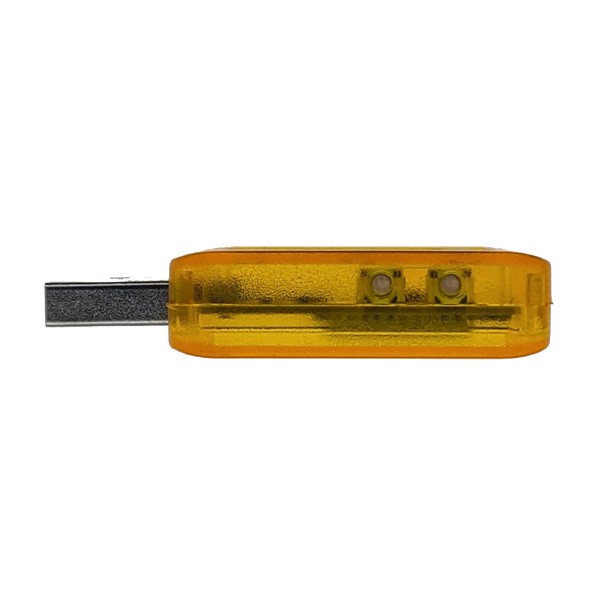

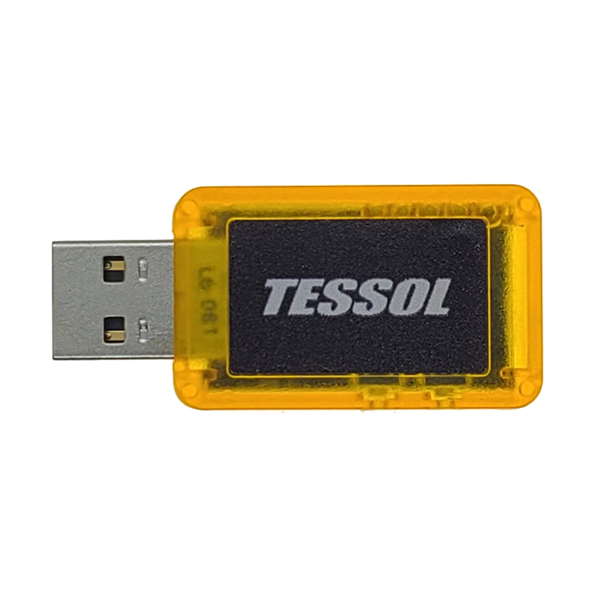

견적 받기(주)테솔 XBTU DigiMesh 버전은 Digi XBee 3 모듈에 DigiMesh 펌웨어를 넣은 USB Type A 무선 어댑터(XBee USB 스틱)입니다. PC를 DigiMesh 메시 네트워크의 노드와 연결합니다.
USB 5 V만 연결하면 같은 프로토콜의 중계기로도 동작해 통신 거리가 모자란 구간을 보강합니다.
중계기 운용

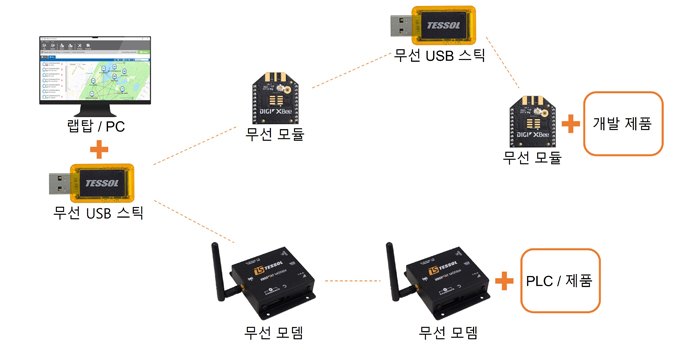

DigiMesh 구간을 보강하는 중계기
노드 사이에 두는 중계기

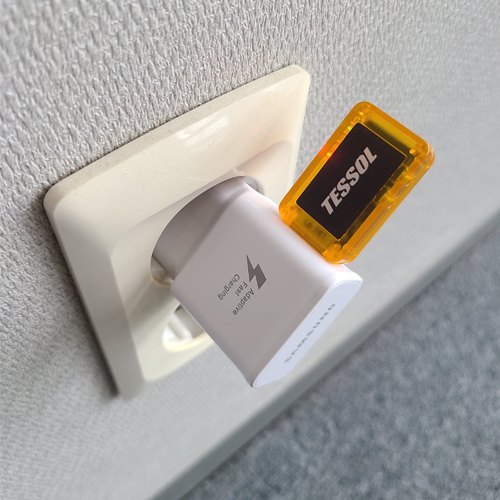

설정을 마친 어댑터를 USB 전원 어댑터에 꽂아 DigiMesh 노드 사이에 두면 통신 거리를 보강합니다. 건물 구조에 따라 거리가 크게 줄 수 있으니 설치 위치에서 링크를 확인하세요.

사용 방법
DigiMesh XBTU XCTU 연결 순서
| 순서 | 할 일 |
|---|---|
| 1 | DigiMesh 버전을 PC의 USB Type A 포트에 꽂습니다. |
| 2 | XCTU를 실행해 Discover radio modules 버튼을 누릅니다. |
| 3 | 시리얼 포트를 고른 뒤 Next, 기본 포트 설정으로 Finish를 누르고 Add selected devices로 모듈을 추가합니다. |
| 4 | Configuration 작업 모드에서 DigiMesh 네트워크 파라미터를 설정합니다. |


사양
XBTU DigiMesh 버전 주요 사양
| 항목 | 사양 |
|---|---|

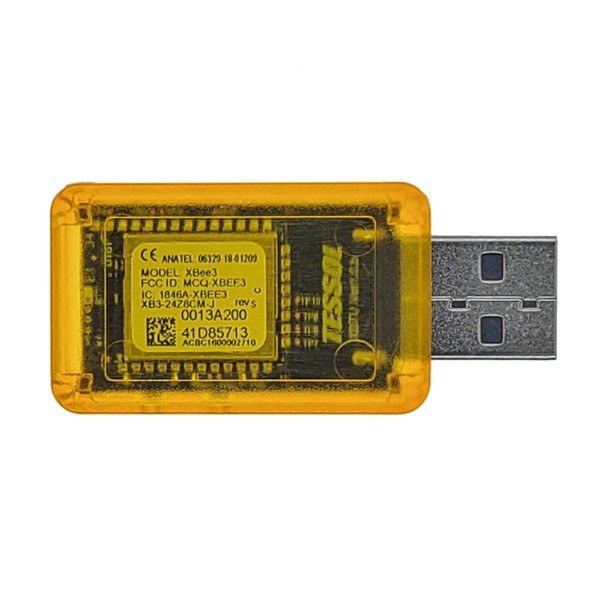

| 내장 모듈 | Digi XBee 3, DigiMesh 펌웨어 |
| 주파수 · 채널 | ISM 2.4 GHz · 16채널 |
| 송신 출력 · 수신 감도 | 6.3 mW (8 dBm) · -103 dBm |
| 실외 가시거리 | 최대 600 m |
| 토폴로지 | DigiMesh 메시 |
| 주소 지정 | PAN · 채널 · 주소 |
| 안테나 · 커넥터 | 내장형 · USB Type A |
| 설정 도구 | XCTU(무료), BLE 무료 모바일 앱 |


활용 분야
DigiMesh 현장 설정과 중계
- DigiMesh 네트워크 접속 — PC에서 메시 네트워크에 연결합니다.
- 현장 시운전 — 설치된 장치를 회수하지 않고 설정을 바꿉니다.
같은 계열
DigiMesh 버전과 펌웨어가 다른 XBTU
- XBTU 802.15.4 버전 — 802.15.4 펌웨어, 점대점·점대다 네트워크용
- XBTU Zigbee 버전 — Zigbee 펌웨어, Zigbee 메시 네트워크용
관련 제품
XBTU DigiMesh와 쓰는 XBee 3 모듈
- Digi XBee 3 Zigbee 3.0 무선 모듈 (+8 dBm)
- Digi XBee 3 PRO Zigbee 3.0 무선 모듈 (+19 dBm)
- Digi XBee 3 802.15.4 무선 모듈 (+8 dBm)
XBTU DigiMesh 버전은 어떤 네트워크용입니까?
DigiMesh 메시 네트워크용입니다. 내장 펌웨어가 DigiMesh입니다.
XBTU DigiMesh 버전의 주파수 대역은 어떻게 됩니까?
ISM 2.4 GHz이며 채널은 16개입니다.
XBTU DigiMesh 버전을 중계기로 쓸 때 필요한 것은 무엇입니까?
USB 5 V 전원만 공급하면 됩니다. 설정은 먼저 XCTU로 마치세요.
제품 자료
FAQ 자주묻는 질문
-
XBTU DigiMesh 버전은 어떤 네트워크용입니까?
DigiMesh 메시 네트워크용입니다. 내장 펌웨어가 DigiMesh입니다.
-
XBTU DigiMesh 버전의 주파수 대역은 어떻게 됩니까?
ISM 2.4 GHz이며 채널은 16개입니다.
-
XBTU DigiMesh 버전을 중계기로 쓸 때 필요한 것은 무엇입니까?
USB 5 V 전원만 공급하면 됩니다. 설정은 먼저 XCTU로 마치세요.
