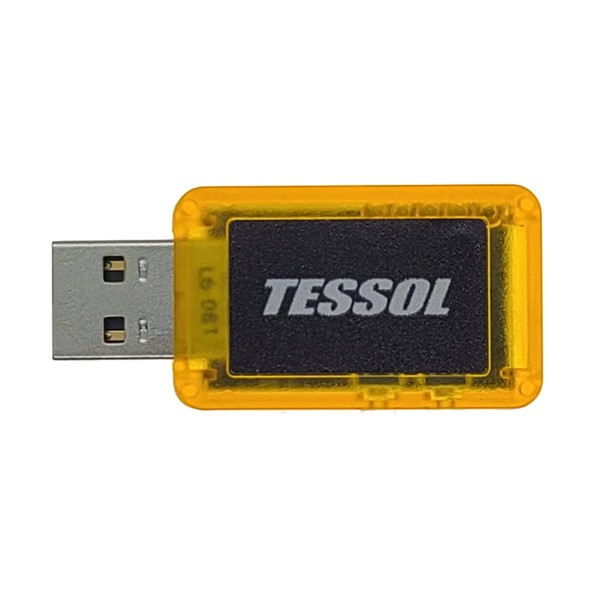

(주)테솔 XBTU Zigbee 무선 USB Stick (Zigbee Ver.)

Zigbee 메시 네트워크를⁣ USB 스틱으로 점검

XBTU Zigbee 버전 무선 USB 어댑터

견적 받기

(주)테솔 XBTU Zigbee 버전은 Digi XBee 3 모듈에 Zigbee 펌웨어를 넣은 무선 USB 어댑터(XBee USB 스틱)입니다. PC의 USB Type A 포트에 꽂으면 Zigbee 메시 네트워크와 통신합니다.

이미 설치된 XBee 노드를 교체하지 않고 현장에서 링크를 점검하고 설정을 바꾸는 용도에 맞습니다.

프로토콜 선택

Zigbee 메시용⁣ XBTU 선택 기준

Zigbee 네트워크에 붙일 어댑터라면 Zigbee 버전이 맞습니다. 802.15.4와 DigiMesh 펌웨어를 넣은 같은 하드웨어 버전도 있으니 네트워크 종류를 먼저 확인하세요.

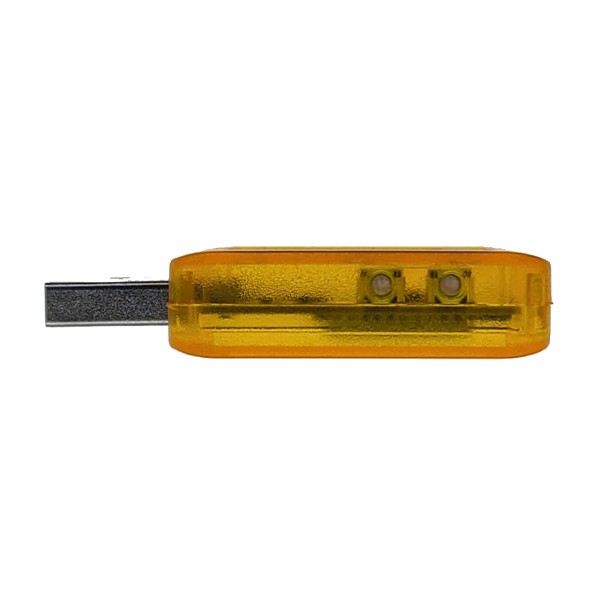

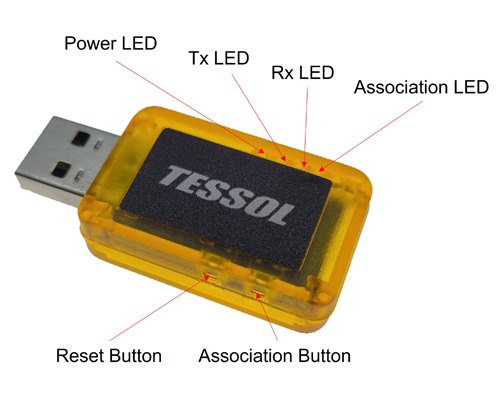

무선 USB 스틱의 LED 표시등과 버튼 위치

사용 방법

Zigbee XBTU의⁣ XCTU 검색·설정

건물 구조에 따라 통신 거리가 크게 줄 수 있으므로 설치 위치에서 링크를 확인하세요.

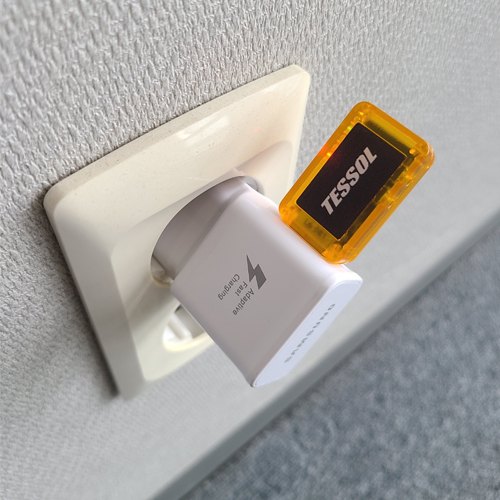

USB 충전 어댑터에 무선 USB 스틱을 꽂아 사용한 모습

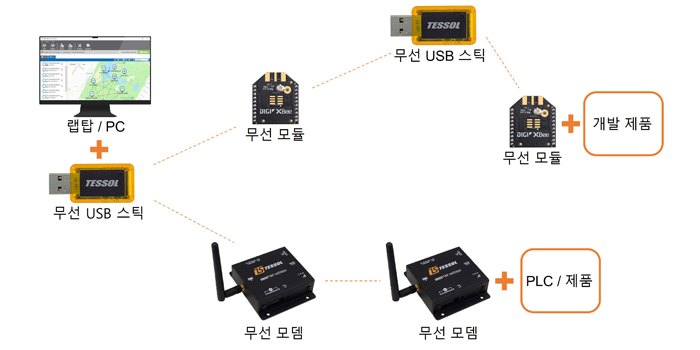

PC와 무선 USB 스틱, 무선 모듈의 연결 구성도

사양

XBTU Zigbee 버전⁣ 하드웨어 사양

• 내장 모듈 — Digi XBee 3, Zigbee 펌웨어
• 주파수 — ISM 2.4 GHz, 채널 16개(소프트웨어 선택)
• 송신 출력 6.3 mW(8 dBm), 수신 감도 -103 dBm, 실외 가시거리 최대 600 m
• 시리얼 인터페이스 속도 — 1200 bps ~ 921.6 kbps(소프트웨어 선택)
• 안테나 — 내장형, 외부 안테나 없음
• 전원 — PC USB 포트 5 V, 송신 45 mA, 수신 26 mA
• 동작 온도 -40 ~ 85 °C, 리셋 버튼 있음
• 설정 — 무료 XCTU와 BLE 무료 모바일 앱

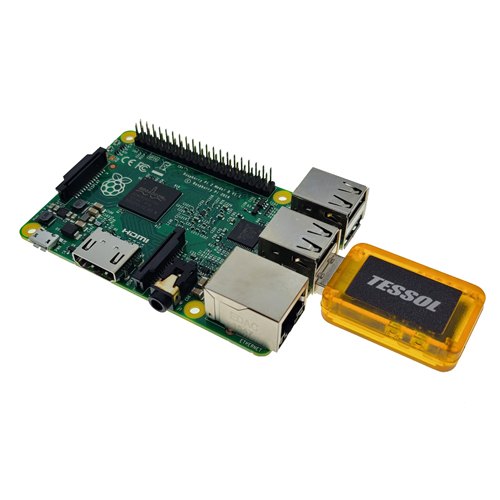

단일 보드 컴퓨터에 무선 USB 스틱을 연결한 모습

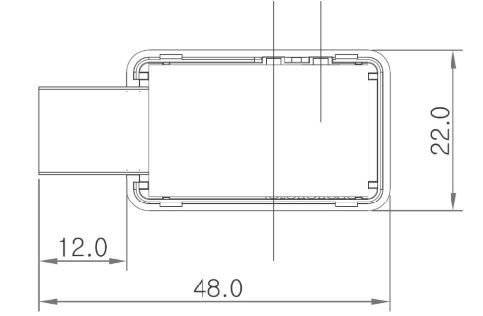

무선 USB 스틱 외형 치수도

활용 분야

Zigbee 현장의⁣ 점검과 개발

• Zigbee 네트워크 접속 — 노트북이나 PC에서 메시 네트워크에 직접 연결합니다.
• 개발 단계 무선 추가 — 개발 중인 제품에 필요할 때만 무선 연결을 추가합니다.
• 소형 컴퓨터 연동 — 라즈베리파이와 아두이노의 USB 포트에 꽂아 사용합니다.

같은 계열

Zigbee 버전과⁣ 구분해 보는 XBTU

• XBTU 802.15.4 버전 — 802.15.4 펌웨어, 점대점·점대다 네트워크용
• XBTU DigiMesh 버전 — DigiMesh 펌웨어, DigiMesh 메시 네트워크용

관련 제품

XBTU Zigbee와 연결하는⁣ XBee 3 모듈

• Digi XBee 3 Zigbee 3.0 무선 모듈 (+8 dBm)
• Digi XBee 3 PRO Zigbee 3.0 무선 모듈 (+19 dBm)
• Digi XBee 3 802.15.4 무선 모듈 (+8 dBm)
