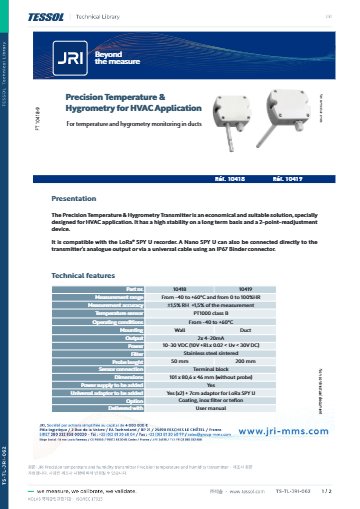

제품 자료: Precision temperature and humidity transmitter 데이터시트(영문)

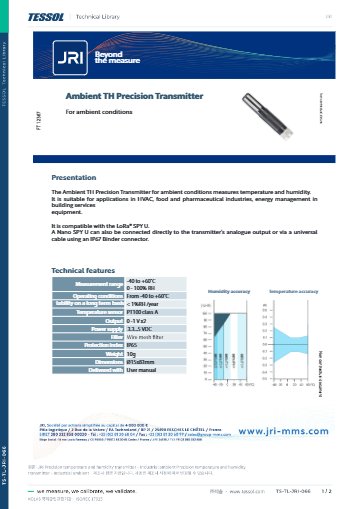

Precision temperature and humidity transmitter – Industrial ambient 데이터시트(영문)

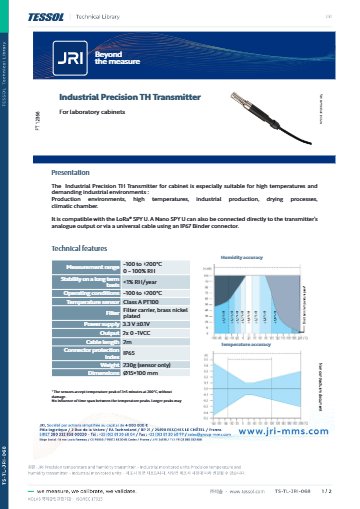

Precision temperature and humidity transmitter – Industrial monitored units 데이터시

제품문의 구매하기

설치 환경에 맞춰 고르는
정밀 온습도 트랜스미터

JRI Precision TH 온습도 트랜스미터

견적 받기

JRI 국내 정식 공급 파트너

JRI Precision TH 트랜스미터는 −40 °C ~ +60 °C와 0 ~ 100 %RH를 측정해 아날로그 신호로 내보내는 온습도 트랜스미터(Temperature and Humidity Transmitter)입니다. 산업 설비 내부용 구성은 −100 °C ~ +200 °C까지 측정합니다.

HVAC용, 산업 상온용, 산업 설비 내부용 가운데 설치 장소에 맞는 구성을 고르면 됩니다. 로거는 Nano SPY Universal과 함께 쓸 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

−40 ~ +60 °C

HVAC용·산업 상온용 측정 범위

−100 ~ +200 °C

산업 설비 내부용 측정 범위

0 ~ 100 %RH

세 구성 공통 습도 범위

3종

HVAC · 산업 상온 · 설비 내부

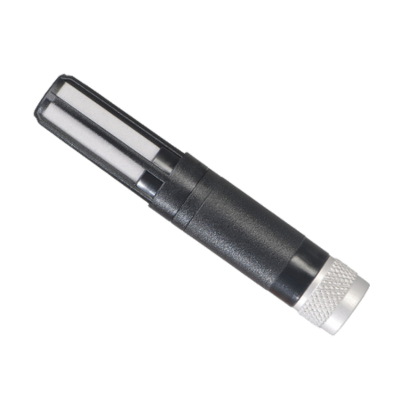

JRI Precision TH 온습도 트랜스미터 - 산업 상온용(Industrial ambient) 구성의 센서 외관

산업 상온용 구성

특징

한 계열로 나누는
온습도 트랜스미터 구성

핵심 특징	현장에서 달라지는 점
세 가지 구성	공조 설비, 제약·식품 공정의 실내 공기, 챔버 내부를 한 계열 안에서 나누어 고를 수 있습니다.
2점 재조정 (HVAC용)	장기간 쓴 뒤에도 2점 재조정으로 값을 다시 맞출 수 있습니다.
프로브 길이 선택 (HVAC용)	50 mm와 200 mm 가운데 덕트나 벽체 깊이에 맞는 길이를 고릅니다.
20 ms 미만 응답 (산업 상온용)	공기 중 온습도 변화가 기록에 늦게 반영되는 일이 줄어듭니다.
연 1 %RH 미만 변화 (산업 상온용)	습도값이 해마다 크게 달라지지 않아 장기 기록의 기준이 흔들리지 않습니다.
PT100 class A와 황동 필터 (설비 내부용)	고온·가혹 환경의 설비 내부에 센서를 직접 넣어 연속으로 측정합니다.

설치 구성

공조·상온 공간·챔버
구성별 설치 방법

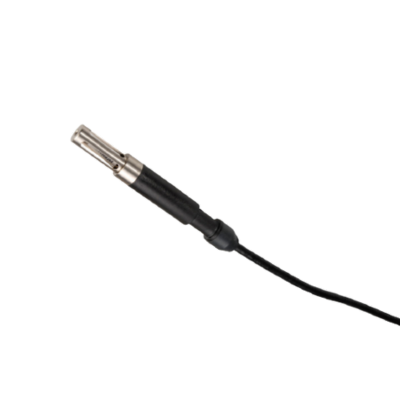

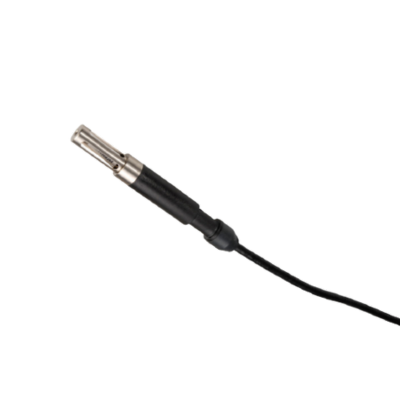

JRI Precision TH 온습도 트랜스미터 - 산업 설비 내부용(Industrial monitored units) 구성의 센서와 케이블

설비 내부는 센서만 넣습니다

설비 내부용은 Ø15 × 100 mm 센서를 항온·항습 챔버나 건조 공정의 안쪽에 두고 연속으로 측정합니다. 고온과 가혹 환경에서도 쓰도록 만든 구성입니다.

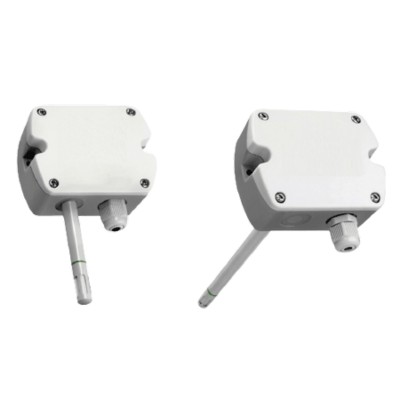

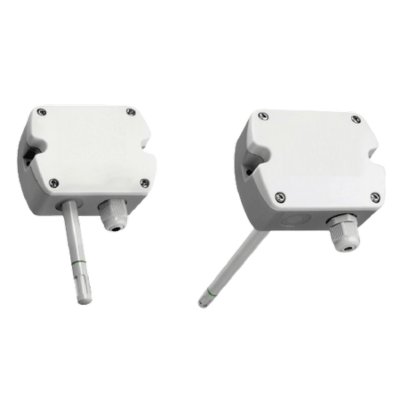

HVAC용 — 공조 설비의 온도·습도를 2 × 4~20 mA로 내보내며 50 mm 또는 200 mm 프로브를 고릅니다.
산업 상온용 — 제약, 식품 가공, 건물 에너지 관리처럼 실내 공기 상태를 관리하는 곳에 벽면 외함으로 설치합니다.
산업 설비 내부용 — 산업 생산 설비, 기후 챔버, 건조 공정의 안쪽을 직접 측정합니다.

선택 가이드

세 구성의
트랜스미터 선택

이런 경우라면	맞는 모델	이유
공조 설비 온습도를 4~20 mA로 받을 때	HVAC용	2 × 4~20 mA 출력과 2점 재조정 기능이 있습니다.
제약·식품 공정의 실내 공기를 감시할 때	산업 상온용	IP54 외함으로 벽에 설치하고 응답 시간이 20 ms 미만입니다.
−40 °C 아래나 +60 °C 위의 설비 내부를 잴 때	산업 설비 내부용	−100 °C ~ +200 °C까지 측정하는 PT100 class A 센서를 씁니다.
폭발 위험 구역에서 온습도를 잴 때	ATEX TH 트랜스미터	ATEX 구역 요건에 맞춘 별도 모델입니다.

사양

Precision TH
구성별 사양

항목	사양
측정 범위	HVAC용·산업 상온용 −40 °C ~ +60 °C, 0 ~ 100 %RH / 산업 설비 내부용 −100 °C ~ +200 °C, 0 ~ 100 %RH
출력	HVAC용 2 × 4~20 mA / 산업 상온용 4~20 mA / 산업 설비 내부용 2 × 0~1 VDC
전원	산업 상온용 8 ~ 33 VDC / 산업 설비 내부용 3.3 V ±0.1 V (230 VAC 전원 플러그 포함)
프로브 길이 (HVAC용)	50 mm (Ref. 10418) 또는 200 mm (Ref. 10419)
센서 연결 (HVAC용)	나사 단자대
응답 시간 (산업 상온용)	20 ms 미만
장기 안정성 (산업 상온용)	1 %RH/년 미만
센서 (산업 설비 내부용)	PT100 class A, 니켈 도금 황동 필터
보호 등급	산업 상온용 IP54 / 산업 설비 내부용 커넥터 IP65
설치 (산업 상온용)	외함에 넣어 벽면 설치
크기	HVAC용 101 × 80.6 × 46 mm (프로브 제외) / 산업 설비 내부용 Ø15 × 100 mm
무게	산업 상온용 90 g / 산업 설비 내부용 230 g (센서만)

온습도 로거와
다른 트랜스미터

JRI Nano SPY Universal — 아날로그 출력을 받아 기록하는 로거
JRI ATEX TH 트랜스미터 — 폭발 위험 구역용 온습도 모델
JRI LINK communication module — Nano SPY 로거의 측정값을 MySirius로 전달

JRI Precision TH 트랜스미터는 어떤 구성이 있습니까?
HVAC용, 산업 상온용, 산업 설비 내부용 세 가지입니다. 앞의 둘은 −40 °C ~ +60 °C, 설비 내부용은 −100 °C ~ +200 °C까지 측정합니다.
Precision TH 트랜스미터를 Nano SPY Universal에 연결할 수 있습니까?
네, 세 구성 모두 Nano SPY Universal 로거와 함께 쓸 수 있습니다. 출력 신호가 구성마다 다르니 견적 전에 사용할 구성을 알려 주세요.
HVAC용 프로브 길이는 몇 mm 중에서 고릅니까?
50 mm와 200 mm 두 가지입니다. 50 mm는 Ref. 10418, 200 mm는 Ref. 10419입니다.
고온 챔버 내부 습도를 측정할 수 있습니까?
네, 산업 설비 내부용이 −100 °C ~ +200 °C, 0 ~ 100 %RH 범위를 측정합니다. 센서는 Ø15 × 100 mm이며 출력은 2 × 0~1 VDC입니다.
산업 상온용의 보호 등급은 어떻게 됩니까?
IP54이며 외함에 넣어 벽면에 설치합니다.
