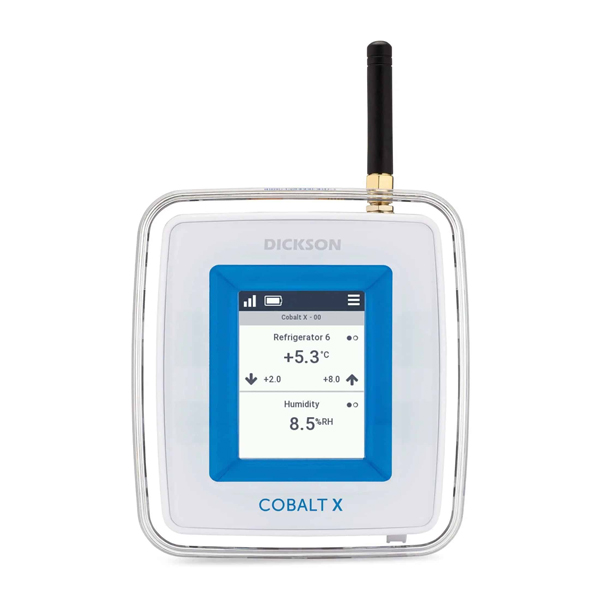

Dickson Cobalt X™ LoRaWAN® 지원 모니터링 데이터로거
NEW

Dickson Cobalt X™ LoRaWAN® 지원 모니터링 데이터로거

MODEL
Cobalt X™
브랜드
DICKSON

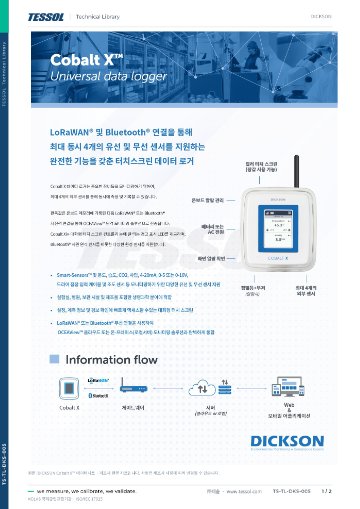

제품 자료
제품문의 구매하기

온도·습도·CO2·차압을
모으는 LoRaWAN 데이터로거

DICKSON Cobalt X™ LoRaWAN 모니터링 데이터로거

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON Cobalt X(X1·X2)는 온도·습도·CO2·차압 Smart-Sensor를 최대 4채널까지 연결하는 LoRaWAN 모니터링 데이터로거입니다. 측정값을 가시거리 최대 15 km의 무선으로 OCEAView에 전송하므로 냉장·냉동 설비와 클린룸의 환경 기록을 한곳에서 관리할 수 있습니다.

채널마다 측정값 4,000개를 로거에 저장하므로, 10분 간격으로 기록하면 무선 연결이 약 4주 동안 끊겨도 기록이 남습니다. 경보는 2.4 in 장갑 터치스크린에서 상한 3개와 하한 3개를 지연 시간과 함께 설정합니다. 재교정은 교정된 Smart-Sensor로 바꿔 끼우는 방식이라 로거 본체는 현장에 그대로 둡니다. 이 장비는 (주)테솔이 국내에 공식 공급합니다.

최대 4채널

유선·무선 센서(X2)

LoRaWAN + BLE

장거리·근거리 무선

2.4 in

장갑 착용 터치스크린

4,000

채널당 저장 측정값

특징

Cobalt X의 센서 채널과
무선 전송 구성

핵심 특징현장에서 달라지는 점
최대 4채널 센서 연결X2는 유선·무선 센서를 4채널까지 연결하므로 냉장고와 인큐베이터를 로거 한 대로 관리하고 설치 지점을 줄일 수 있습니다.
여러 측정 항목온도, 습도, CO2, 차압과 4-20 mA 신호를 받아 한 플랫폼에서 환경 기록을 통합합니다.
LoRaWAN 무선 전송가시거리 최대 15 km까지 데이터를 보내므로 건물 사이에 Wi-Fi 배선이 없어도 원격으로 감시할 수 있습니다.
Bluetooth 센서 연결Emerald와 Atlas 무선 센서를 로거에 연결해 이동 중이거나 배선하기 어려운 지점도 같은 화면에 모읍니다.
상·하한 경보와 PIN 확인경보를 PIN으로 확인 처리하므로 누가 언제 조치했는지 현장 책임이 분명해집니다.
Smart-Sensor 교체 교정교정된 센서로 바꿔 끼우기만 하면 되므로 로거를 떼어 내지 않고도 정기 교정을 진행합니다.

통신 구성

Cobalt X의 LoRaWAN과
Bluetooth 역할

LoRaWAN은 로거가 멀리 떨어진 게이트웨이로 데이터를 보내는 장거리 통신이고, Bluetooth Low Energy는 로거 근처의 Emerald·Atlas 무선 센서를 연결하는 근거리 통신입니다. LoRaWAN은 커버리지 안에서만 동작하므로 설치 전에 게이트웨이 위치와 건물 구조를 확인하세요.

로거 저장에서 OCEAView 전송까지

센서 값은 먼저 로거 메모리에 저장된 뒤 LoRaWAN을 거쳐 OCEAView로 전송됩니다. 클라우드와 온프레미스 OCEAView 모두 같은 데이터가 저장되며, 온프레미스는 고객 키 입력이 필요합니다.

경보 운용

현장에서 확인하는
6단계 경보

상한과 하한을 3개씩 지연 시간과 함께 설정하므로, 문 개방 같은 짧은 이탈은 걸러 내고 지속되는 이탈만 경보로 처리합니다. 경보는 점멸등과 부저로 알리며(부저는 AC 전원에서 작동), 확인 처리는 PIN을 입력해야 완료됩니다.

  • 상한 3개와 하한 3개를 단계별로 나누어 주의와 위험을 구분합니다.
  • 지연 시간을 설정해 도어 개방과 센서 접촉 같은 일시 이탈의 오경보를 줄입니다.
  • PIN 확인 이력으로 경보 조치 담당자를 구분합니다.

교정·소급

Smart-Sensor 교체 방식의
Cobalt X 재교정

정확도는 연결한 Smart-Sensor에 따라 정해집니다. Pt100 Smart-Sensor는 ±0.08~0.3 °C, 온습도 Smart-Sensor는 ±0.3~0.5 °C와 ±4 % RH, 차압 Smart-Sensor는 ±4 Pa입니다. 교정 옵션으로 ISO/IEC 17025 인정 교정, 일반 교정, NIST 소급 교정이 있으며 재교정은 센서를 교체하는 방식입니다. 센서 교정은 (주)테솔이 KOLAS 인정 범위에 드는 항목인지 먼저 확인해 안내해 드립니다.

사용 방법

DICKSON Cobalt X
LoRaWAN 연결과 OCEAView 설정

Cobalt X(X1·X2)는 터치스크린에서 플랫폼을 고른 뒤 LoRaWAN 게이트웨이로 OCEAView에 측정값을 보냅니다. 기록 간격과 경보 한계는 OCEAView 웹에서 설정하고, Emerald·Atlas 무선 센서는 로거 메뉴에서 Bluetooth로 페어링합니다.

소프트웨어·도구하는 일
OCEAView (Cloud · On-prem)웹에서 기록 파라미터와 상한·하한 경보 설정, 데이터·경보 이력 관리
Cobalt X 터치스크린플랫폼 선택, LoRaWAN Range test, 센서 확인, PIN으로 경보 확인
Dickson LoRaWAN gateway로거 데이터를 OCEAView로 전달
OCEAView MobileBluetooth 모드의 Cobalt X 확인(설정은 웹에서)

처음 연결하는 순서

순서할 일
1OCEAView 웹 플랫폼에 연결되도록 설치한 Dickson LoRaWAN 게이트웨이를 준비하세요.
2안테나를 금속 커넥터에 올리고 링을 시계 방향으로 손으로 조인 뒤, 3.6 V LS17500 전지 2개를 넣거나 5 V AC 어댑터를 micro-USB로 연결합니다.
3Smart-Sensor를 아래쪽 커넥터(X1은 1개, X2는 2개)에 꽂으면 자동으로 인식됩니다.
4전원이 켜지면 터치스크린에서 OCEAView Cloud 또는 OCEAView On-prem(customer key 필요)을 고르고 Save를 누르세요.
5Menu > Advanced에서 PIN을 입력한 뒤 Range test > Test를 눌러 게이트웨이와의 신호 품질을 확인합니다.
6OCEAView 웹에서 기록 간격과 상한·하한 경보를 설정한 뒤 로거로 전송하세요.

Emerald나 Atlas를 연결하려면 Menu > Sensors에서 Remote sensors를 열어 PIN을 입력하고 Pair remote sensors로 센서를 고르세요. 센서가 플랫폼에 보이지 않으면 Menu > Sensors > Refresh sensors를 누릅니다.

사양

Cobalt X1·X2
사양 비교

항목Cobalt X1Cobalt X2
측정 지점최대 2개최대 4개
1.5 m 플랫 케이블1개2개

시리즈 공통 사양

항목사양
측정 항목온도, 습도, CO2, 차압, 4-20 mA, 0-5 V / 0-10 V, 접점, 조도(센서에 따라)
디지털 온도 센서 범위−40 ~ +120 °C
Pt100 Smart-Sensor 범위−200 ~ +200 °C
온습도 센서 범위−40 ~ +100 °C, 0 ~ 99.9 % RH
CO2 센서 범위0 ~ 9.99 %
차압 센서 범위−500 ~ +500 Pa
정확도연결 Smart-Sensor에 따라 결정(Pt100 ±0.08 ~ 0.3 °C, 온습도 ±0.3 ~ 0.5 °C · ±4 % RH, 차압 ±4 Pa)
메모리채널당 4,000 측정값(접점 채널 1,800), 10분 간격 약 4주
무선LoRaWAN(가시거리 최대 15 km, 커버리지 필요), Bluetooth Low Energy(Emerald · Atlas 무선 센서), 무지향성 안테나
화면2.4 in 컬러 터치스크린(장갑 착용 조작)
경보점멸등 · 부저(AC 전원 시), 상한 3 + 하한 3, 지연 설정, PIN 경보 확인
전원교체형 Li-SOCl2 LS17500 3.6 V 2개, 5 V 어댑터 옵션, 표준 사용 시 1년 이상
보호 · 동작 조건IP30 기본, IP67 외장 케이스 옵션 · 0 ~ +50 °C, 0 ~ 90 % RH (IP67 케이스 −10 ~ +50 °C, 0 ~ 99.9 % RH)
크기 · 무게100.8 × 110.8 × 29.6 mm, 배터리 포함 180 g
케이스 재질ABS, ABC-PC
소프트웨어OCEAView(클라우드 또는 온프레미스)
교정 옵션ISO/IEC 17025(COFRAC) 인정 교정, 일반 교정, NIST 소급 교정
인증CE, FCC, IC

활용 분야

여러 설비 기록을
한곳에 모으는 현장

  • 냉장·냉동고 — 여러 냉장 설비의 온도를 로거 채널별로 묶어 같은 화면에서 관리합니다.
  • LN2 탱크·초저온 보관 — Pt100 Smart-Sensor로 극저온 보관 장비의 상태를 기록합니다.
  • 인큐베이터·오븐·CO2 배양기 — 온도와 습도, CO2 농도를 함께 기록합니다.
  • 병원·제약·클린룸 — 여러 시설의 기록을 OCEAView 한 곳에 모읍니다.

선택 가이드

측정 지점 수와 설치 환경에 맞는
Cobalt X 선택

이럴 때 (현장 조건)권장 구성선택 이유
측정 지점이 2개 이하일 때Cobalt X1플랫 케이블 1개, 측정 지점 최대 2개로 소규모 설비에 충분합니다.
측정 지점을 더 많이 묶을 때Cobalt X2플랫 케이블 2개, 측정 지점 최대 4개라 여러 설비를 한 대로 묶습니다.
습기가 많은 곳에 둘 때IP67 외장 케이스IP67 외장 케이스를 더하면 −10 ~ +50 °C, 99.9 % RH까지 대응합니다.

구성·옵션

Cobalt X 기본 구성과
선택 부품

구분항목비고
기본 구성Cobalt X1 또는 X2 로거 본체기본
센서Smart-Sensor(온도, 습도, CO2, 차압, 범용 신호), Emerald · Atlas 무선 센서선택 사양
보호IP67 외장 케이스선택 사양
전원5 V 전원 어댑터선택 사양
설치벽걸이 키트, 자물쇠 옵션선택 사양
통신LoRa 게이트웨이(OCEAView 구성)선택 사양

제품 상세 이미지

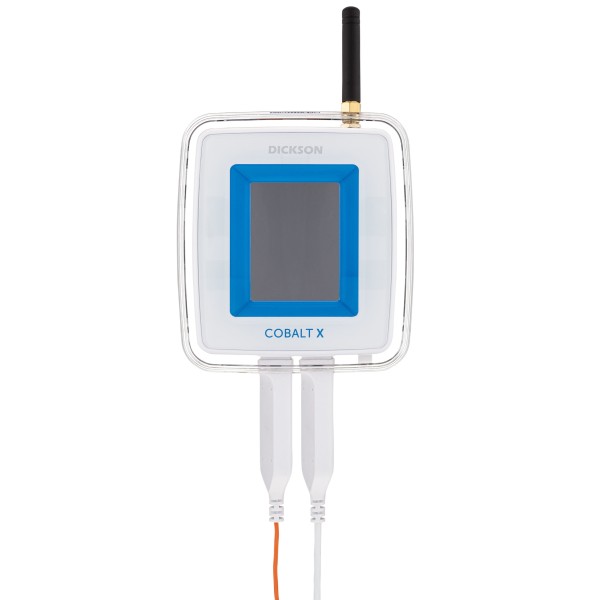

DICKSON Cobalt X™ 상세 이미지 1
