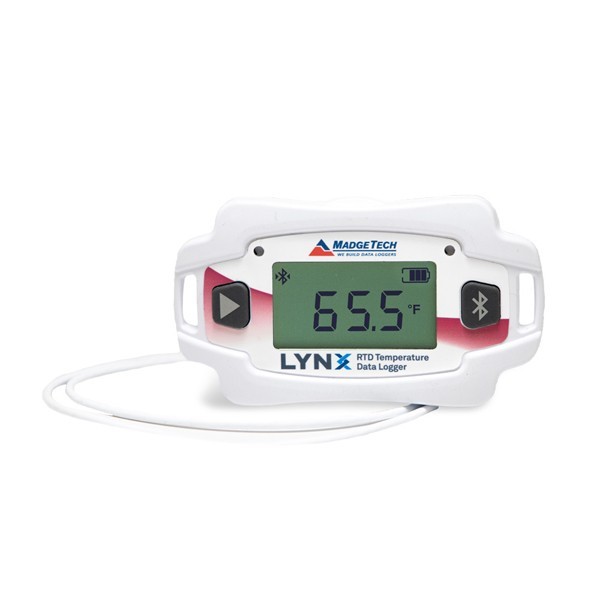

MadgeTech LynxPro-RTD 외부 RTD 프로브 블루투스 로거

MadgeTech LynxPro-RTD 외부 RTD 프로브 블루투스 로거

MODEL
LynxPro-RTD
브랜드
MADGETECH
제품 자료
제품문의 구매하기

냉동고부터 가열 공정까지
프로브 하나로 감시하는 로거

MadgeTech LynxPro-RTD 외부 RTD 프로브 블루투스 로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech LynxPro-RTD는 48 in 외부 RTD 프로브로 -100 ~ +200 °C를 기록하고 블루투스로 MadgeTech App에서 판독하는 LCD 로거(외부 프로브형 블루투스 온도 로거)로, 초저온 냉동고부터 가열 공정까지 프로브 하나로 감시합니다.

이 페이지는 「MadgeTech LynxPro-RTD 외부 RTD 프로브 블루투스 로거」에 속한 상품 1종이 함께 쓰는 안내입니다. MadgeTech LynxPro-RTD 외부 RTD 프로브 블루투스 로거의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

본체는 -20 ~ +60 °C 환경에 두고 프로브만 문 패킹 사이로 넣으므로 점검할 때마다 문을 열 필요가 줄어듭니다. 정확도는 사용 구간마다 다르니 구간을 먼저 정하세요. 이 로거는 (주)테솔이 국내에 공식 공급합니다.

3구간

구간별 정확도로 구분

±0.5 °C

-5 ~ +55 °C 구간 정확도

±2.0 °C

-100 ~ -20.01 °C 구간

Bluetooth

MadgeTech App 판독

특징

구간별 정확도를
갖춘 외부 프로브

핵심 특징현장에서 달라지는 점
외부 RTD 프로브48 in 프로브가 본체와 떨어진 냉동고나 공정 안을 측정해 본체의 사용 환경 한계를 피합니다.
구간별 정확도사용 구간을 먼저 정하면 그 구간에 적용되는 정확도를 바로 알 수 있습니다.
블루투스 판독휴대폰에서 시작·정지와 그래프를 확인해 냉동고 문을 열 일이 줄어듭니다.
지연 시작 · 다중 시작최대 18개월 지연 시작과 내려받지 않는 다중 시작·정지를 쓸 수 있어 점검 일정에 맞출 수 있습니다.
LCD 화면40 × 22 mm 화면이 현재 온도를 보여 주어 문 밖에서 상태를 읽습니다.

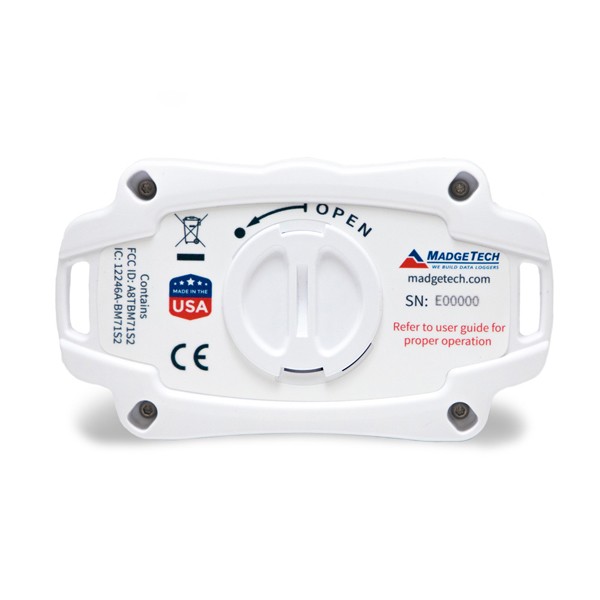

CR2450 전지배터리를 사용자가 직접 교체할 수 있어 현장에서 바로 유지보수합니다.

정확도 구간

사용 온도에 따라
달라지는 정확도

-80 °C 냉동고 구간은 ±2.0 °C입니다

프로브 정확도는 -5 ~ +55 °C에서 ±0.5 °C, -20 ~ -5.01 °C와 +55.01 ~ +80 °C에서 ±1.0 °C, -100 ~ -20.01 °C와 +80.01 ~ +200 °C에서 ±2.0 °C입니다. -80 °C 냉동고는 마지막 구간에 속하므로 판정 허용치를 정할 때 이 값을 반영하세요.

설치 방식

프로브만 안에 두는
본체 분리 설치

본체는 밖에서 읽고 프로브만 인입합니다

본체 사용 범위는 -20 ~ +60 °C이므로 -100 °C 구간에는 프로브만 들어갑니다. 휴대폰이 가까이 있을 때 데이터를 받는 방식이라 24시간 원격 경보는 EMS 모니터링 시스템과 함께 구성합니다. 교정은 ISO/IEC 17025 공인 교정 옵션이 있으며, (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

LynxPro-RTD
앱 판독과 PC 다운로드 순서

LynxPro-RTD는 외부 RTD 프로브로 기록한 값을 Bluetooth로 MadgeTech App에 보내고, 앱에서 시작·정지와 그래프 확인, 데이터 공유를 처리합니다. 장기 보관용 기록은 USB 인터페이스 케이블로 MadgeTech 4에서 받습니다.

소프트웨어·도구하는 일
MadgeTech AppBluetooth로 LynxPro에 연결해 설정, 시작·정지, 다운로드, 보고서 작성과 공유
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전

처음 연결하는 순서

순서할 일
1RTD 프로브를 측정 위치(냉동고, 가열 공정 등)에 넣고 로거 본체는 밖에 둡니다.
2iPhone이나 iPad에 App Store에서 MadgeTech App을 설치하세요.
3휴대폰의 Bluetooth를 켜고 MadgeTech App에서 LynxPro-RTD에 연결합니다.
4앱에서 로거 설정과 경보·알림을 프로그래밍한 뒤 기록을 시작하세요.
5정지 후 앱에서 기록을 내려받아 CSV 또는 PDF 보고서로 만들고 공유하세요.
6PC에 보관할 기록은 USB 인터페이스 케이블로 LynxPro-RTD를 PC에 연결해 MadgeTech 4로 받습니다.

최대 18개월 지연 시작을 정해 두면 설치 후 지정한 시점부터 기록합니다. 휴대폰으로 값을 확인하므로 냉동고 문을 여는 일이 줄어듭니다.

사양

프로브 구간별 정확도와
공통 사양

항목사양
프로브외부 RTD 프로브 48 in
측정 범위-100 ~ +200 °C
정확도 (-5 ~ +55 °C)±0.5 °C
정확도 (-20 ~ -5.01 °C · +55.01 ~ +80 °C)±1.0 °C
정확도 (-100 ~ -20.01 °C · +80.01 ~ +200 °C)±2.0 °C
메모리총 131,071개 · 다중 시작/정지 모드 21,845개
기록 간격1초부터 설정
무선 · 앱Bluetooth · MadgeTech App (시작 · 정지, 그래프, 표, 내보내기 · 공유, 사용자 알림)
화면LCD 40 × 22 mm
시작 · 정지즉시 · 최대 18개월 지연 · 버튼 시작 · 정지 · 지정 시각 정지 · 내려받지 않고 여러 번 시작 · 정지
배터리CR2450 (사용자 교체) · 6개월 (조건에 따라 다름)
시간 정확도25 °C 월 ±4.1분
데이터 받기USB (인터페이스 케이블 필요) · MT Link · MadgeTech 4
본체 사용 환경-20 ~ +60 °C · 0 ~ 95 %RH 비응결
크기 · 무게95 × 55 × 17 mm · 51 g
재질폴리카보네이트

활용 분야

냉동고와 공정의
프로브 측정

  • 초저온 냉동고 모니터링 — 문 패킹 사이로 프로브를 넣어 내부 온도를 기록합니다.
  • 냉장·냉동 보관 점검 — 문을 열지 않고 장비 안쪽 온도를 확인합니다.
  • 공정 온도 기록 — 고온 구간의 공정 온도 이력을 남깁니다.
  • 실험 장비 검증 — 장비 온도 구간을 프로브로 측정해 기록합니다.

선택 가이드

프로브 유무와
측정 범위로 고르기

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
프로브 없이 주변 온도만 재면 될 때LynxPro본체 센서
냉동고 안쪽을 프로브로 재야 할 때LynxPro-RTD외부 RTD 프로브가 냉동고 안쪽까지 들어갑니다.
액체질소 탱크 안을 재야 할 때LNDS-200 ~ +260 °C 열전대 프로브가 액체질소 탱크 안까지 닿습니다.

구성·옵션

구성품과
별도 준비 항목

구분내용비고
구성품LynxPro-RTD 로거 본체 · 외부 RTD 프로브 48 in
옵션ISO/IEC 17025 공인 교정선택 사양
별매CR2450 배터리 · DC5V 마이크로USB 전원 어댑터 · 마이크로USB 케이블
품번902375-00

제품 상세 이미지

MADGETECH LynxPro-RTD 상세 이미지 1
