JRI Mapping Kit 15점 Nova SPY Digital 매핑 키트

MODEL
브랜드: JRI
제품 자료: Mapping Kit 15 points Nova SPY Digital (without link) 데이터시트(영문)

제품문의 구매하기

챔버 온도 분포를
15점으로 재는 매핑 키트

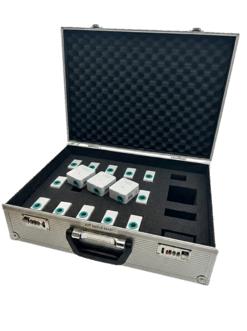

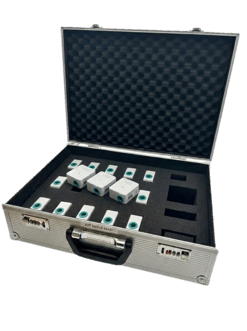

JRI Nova SPY Digital 15점 온도 매핑 키트

견적 받기

JRI 국내 정식 공급 파트너

JRI Mapping Kit 15 points Nova SPY Digital은 Nova SPY Digital 15대로 기후 챔버의 온도 분포를 재는 15점 온도 매핑 키트(Temperature mapping kit)로, FD X15-140과 IEC 60068 요건을 충족하는 챔버 매핑에 쓰입니다.

기존 LINK를 그대로 쓰는 구성(without link)과 전용 채널의 Nano Link RED Ethernet을 함께 묶은 구성(RED + Link Ethernet) 두 가지가 있습니다. (주)테솔이 국내에 공식 공급합니다.

15점

Nova SPY Digital 15대

−90 °C

프로브 세트로 매핑 가능한 하한

0.01 °C

분해능

IP 68

로거 보호 등급

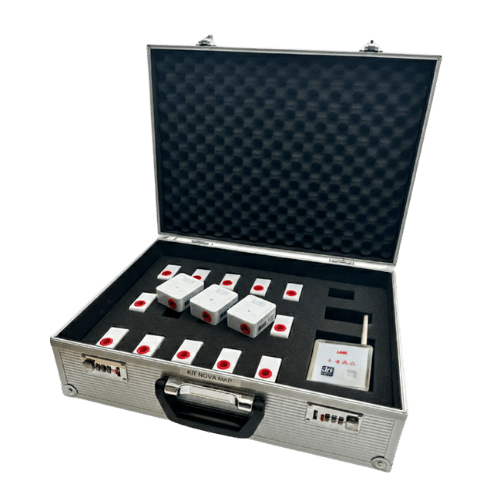

JRI Nova SPY Digital 15점 온도 매핑 키트 - 로거와 LINK 모듈이 담긴 RED + Link Ethernet 구성 키트 케이스

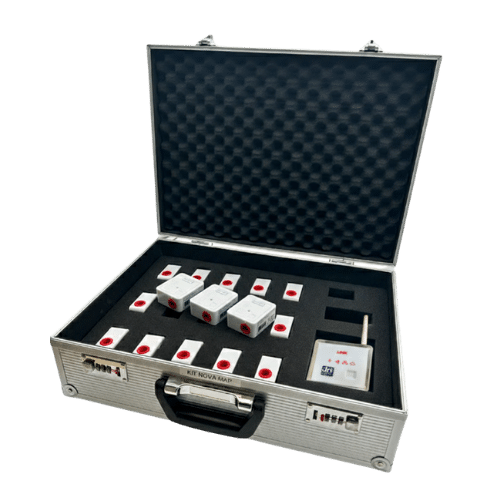

RED + Link Ethernet 구성의 15점 매핑 키트

특징

15점을 동시에 재는
챔버 매핑 키트

핵심 특징	현장에서 달라지는 점
로거 15대와 케이스	15점을 한 번에 설치할 수 있도록 로거 15대가 케이스 하나에 구성됩니다.
기준 프로브 선택	3 m 기준 프로브 15개, 또는 5 cm 프로브 15개와 연장 케이블 15개 가운데 챔버 크기에 맞게 고를 수 있습니다.
−90 °C와 습도 매핑	프로브 세트에 따라 −90 °C까지의 온도 매핑과 상대습도(RH %) 매핑을 모두 다룹니다.
낮은 드리프트	연간 드리프트가 0.1 °C 미만이라 반복 매핑에서 로거 편차가 작습니다.
MySirius로 가져오기	설정 파일을 MySirius로 가져와 구성 작업을 줄일 수 있습니다.
무선 통신	2.4 GHz 무선이라 챔버 안에 통신 배선을 넣지 않아도 됩니다.

구성 비교

without link와
RED 구성의 차이

이럴 때	권장 구성	선택 근거
이미 LINK를 쓰고 있는 현장일 때	Mapping Kit 15 points Nova SPY Digital (without link)	기존 LINK로 Nova SPY Digital 15대와 통신하므로 수신 장비를 새로 묶지 않아도 됩니다.
기존 설비와 분리해 전용 채널로 구성할 때	Mapping Kit 15 points Nova SPY Digital RED + Link Ethernet	Nano Link RED Ethernet이 전용 채널로 통신해 기존 설비에 간섭하지 않고 기존 LINK에 등록할 필요가 없습니다.
이더넷 없이 RED 구성을 쓸 때	RED + Link Ethernet에 4G 라우터 옵션	옵션 4G 라우터를 Ethernet RED LINK와 묶으면 이더넷 네트워크 없이 동작합니다.

구성품

키트 구성품과
선택 옵션

구성	without link	RED + Link Ethernet
로거	Nova SPY Digital 15대	Nova SPY D RED 15대
수신 장비	기존 LINK 사용	Nano Link RED Ethernet 1개 (교류 어댑터, USB 케이블 포함)
케이스	1개	1개
옵션	Green Digital Sensor Reference 15개(또는 짧은 프로브와 연장 케이블), COFRAC 교정성적서 15장, MySirius 설정 가져오기 파일	왼쪽 옵션과 같음, 셀룰러 4G 라우터 추가

사양

15점 매핑 키트
상세 사양

항목	사양
센서	디지털 프로브의 PT100, Ø2.2 × 30 mm
로거	Nova SPY Digital, IP 68 (RED 구성은 Nova SPY Digital RED)
통신	2.4 GHz 무선 (RED 구성은 LINK Ethernet RED 게이트웨이와 통신)
키트 크기	14.5 × 34.5 × 44 cm
온도 범위	−90 °C까지
연간 드리프트	0.1 °C 미만
분해능	0.01 °C
응답 시간 σ50	약 20초
기준 프로브 길이(옵션)	3 m, 또는 5 cm(연장 케이블 15개와 함께)

매핑 키트와 함께 보는
Nova SPY · 기준 프로브

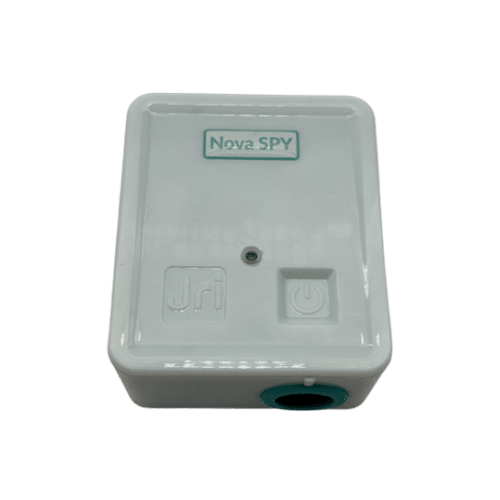

JRI Nova SPY Digital — 키트에 들어 있는 온도 로거
JRI Nova SPY RED Digital — RED 구성에 들어 있는 로거
JRI LINK communication module — without link 구성이 쓰는 기존 수신 모듈
JRI Green Digital Sensor Reference — 매핑 옵션으로 고르는 기준 프로브

Mapping Kit 15 points Nova SPY Digital은 어떤 규격의 매핑에 쓸 수 있습니까?
FD X15-140과 IEC 60068 요건을 충족하는 기후 챔버 매핑에 쓸 수 있습니다.
Nova SPY Digital 매핑 키트로 −90 °C까지 매핑할 수 있습니까?
네, −90 °C까지 매핑하는 프로브 세트를 고를 수 있습니다. 상대습도(RH %) 매핑용 프로브 세트도 있습니다.
Mapping Kit 15 points에 기준 프로브가 들어 있습니까?
프로브는 옵션으로 고릅니다. 3 m 기준 프로브 15개, 또는 5 cm 프로브 15개와 연장 케이블 15개 가운데 선택할 수 있습니다.
RED + Link Ethernet 구성은 기존 LINK와 무엇이 다릅니까?
전용 채널로 통신하므로 기존 설비에 간섭하지 않고 기존 LINK에 등록할 필요가 없습니다. 4G 라우터 옵션을 묶으면 이더넷 없이도 동작합니다.
매핑 키트에 교정성적서도 함께 받을 수 있습니까?
네, COFRAC 교정성적서 15장이 옵션으로 있습니다.
