Fluke CV 시리즈 ClirVu® 적외선 투과창

Fluke CV 시리즈 ClirVu® 적외선 투과창

MODEL
FLUKE-CV
브랜드
FLUKE
제품 자료
제품문의 구매하기

배전반 문을 닫은 채
열화상으로 점검하는 적외선 투과창

Fluke CV 시리즈 ClirVu 적외선 투과창

견적 받기

Fluke 국내 공식 대리점

Fluke CV 시리즈 ClirVu는 배전반 같은 인클로저의 문에 설치하는 적외선 투과창(IR Window, 열화상 점검창)입니다. 패널을 열지 않고 열화상 카메라로 내부 접속부의 온도를 점검하며, 50 · 75 · 95 mm 3개 크기에 6개 모델로 구성됩니다.

단파, 중파, 장파 적외선과 UV를 투과하므로 Fluke 열화상 카메라라면 어느 모델과도 함께 사용할 수 있습니다. -40 ~ +232 °C에서 연속 사용하고, 간헐적으로는 +260 °C까지 견딥니다. 이 투과창 시리즈는 (주)테솔이 국내에 공식 공급합니다.

50 · 75 · 95 mm

선택 가능한 투과창 크기 3종

-40 ~ +232 °C

연속 사용 온도 범위

63 kA

아크 시험 조건의 전류

평생

제조 결함 교체 보증

특징

패널 문을 열지 않는
ClirVu 점검 구조

핵심 특징현장에서 달라지는 점

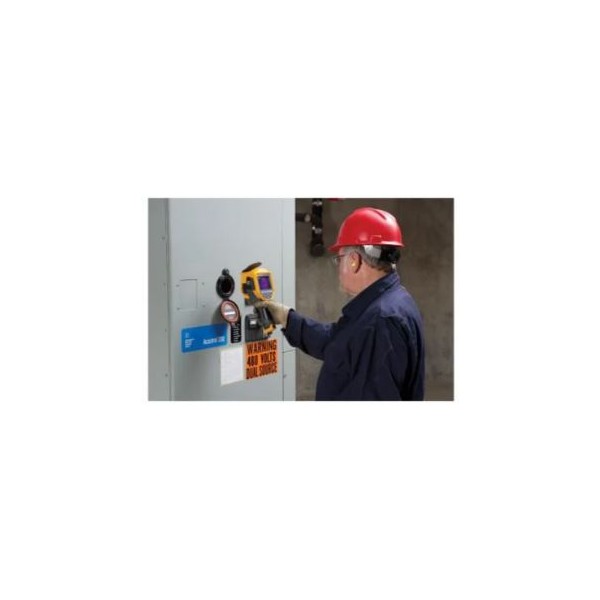

패널을 열지 않는 점검도어를 닫은 상태로 내부 온도를 촬영하므로 점검 중 작업자가 충전부에 노출되는 시간을 줄입니다.

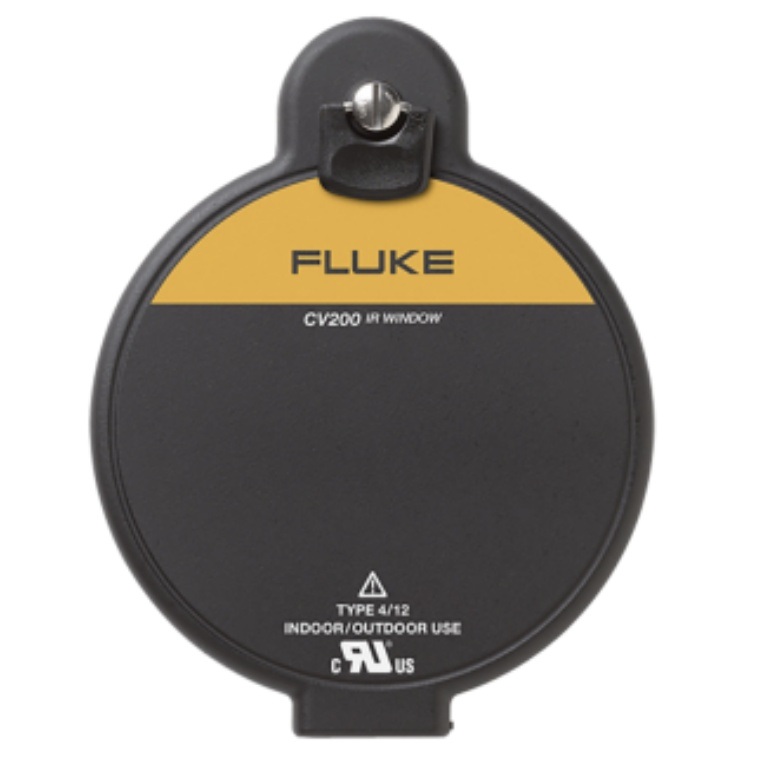

손으로 돌려 여는 래치CV200 · CV300 · CV400은 공구 없이 돌려 열므로 점검 주기가 잦은 설비에 알맞습니다.

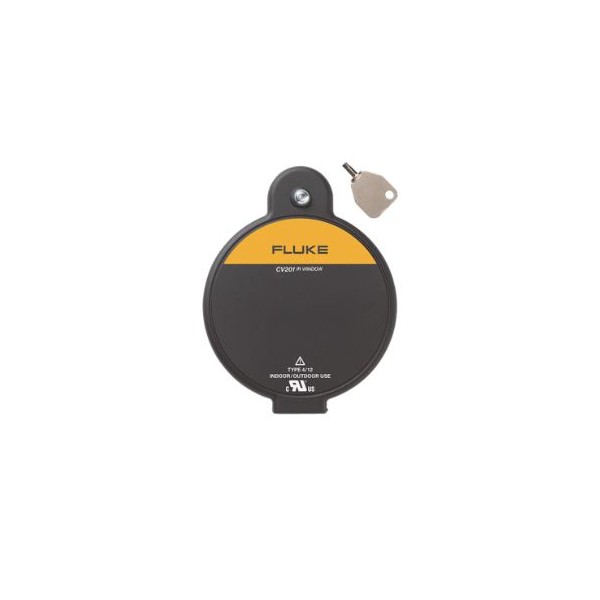

보안 키 래치CV201 · CV301 · CV401은 보안 키로 열어 허가받지 않은 사용자의 접근을 제한합니다.
고온 연속 사용-40 ~ +232 °C에서 연속 사용할 수 있고 간헐적으로는 +260 °C까지 견뎌 설치 위치 선택 폭이 넓습니다.
넓은 파장 투과단파, 중파, 장파 적외선과 UV를 투과해 점검 목적에 따라 카메라 종류를 바꿔도 같은 창을 사용합니다.
Fluke 카메라 전체 호환보유한 열화상 카메라 모델과 관계없이 투과창을 한 번 설치해 두면 카메라를 바꿔도 계속 사용할 수 있습니다.

설치 기준

장착 구멍과
관찰 구경 확인

투과창은 크기별로 필요한 장착 구멍 지름이 정해져 있습니다. CV200은 61.37 mm, CV300은 89.89 mm, CV400은 115.42 mm 구멍이 필요하며, 관찰 구경은 각각 지름 42.93 mm · 67.95 mm · 87.63 mm입니다. 카메라 화각 안에 점검하려는 접속부가 모두 들어오는 크기를 선택하세요.

구멍 하나만 뚫는 설치

CV200은 표준 Greenlee 펀치로 구멍 하나만 뚫어 한 명의 기술자가 약 5분 안에 설치하며 패널 도어를 떼어낼 필요가 없습니다. 고정은 잼 너트 방식이고, 커버와 체결 부품은 본체에 영구 부착되어 있어 설치 중 부품 분실이 없습니다.

시험 조건

아크 · 방진 · 방수
시험 조건 해석

CV200 기준으로 IEEE C37.20.7 아크 시험은 60 Hz에서 63 kA, 30 사이클 조건이며 KEMA에서 시험했고, IP67은 TUV에서 시험했습니다. 이 값은 투과창 자체의 시험 조건이므로 설치한 인클로저의 등급은 별도로 확인해야 합니다.

사양

6개 모델의
설치 사양

항목CV200CV201CV300CV301CV400CV401
크기50 mm (2 in)50 mm (2 in)75 mm (3 in)75 mm (3 in)95 mm (4 in)95 mm (4 in)
도어 래치손으로 돌려 열기보안 키손으로 돌려 열기보안 키손으로 돌려 열기보안 키

크기별 설치 치수

항목사양
CV200 / CV300 / CV400 장착 구멍 지름61.37 mm / 89.89 mm / 115.42 mm
CV200 / CV300 / CV400 관찰 구경 지름42.93 mm / 67.95 mm / 87.63 mm
CV200 / CV300 / CV400 관찰 구경 면적1445 mm² / 3626 mm² / 6032 mm²
CV200 광학 인서트 지름50 mm
CV200 전체 창 크기 (높이 × 너비 × 두께)112.9 × 83.0 × 16.2 mm
권장 최대 패널 두께10 gage
펀치 규격Greenlee 76BB (펀치 441AV / 다이 442AV)

시리즈 공통 사양

항목사양
사용 온도-40 ~ +232 °C · 간헐 사용 +260 °C
투과 파장단파 · 중파 · 장파 적외선 및 UV
호환 카메라Fluke 열화상 카메라 전체
접지AutoGround 방식으로 금속 인클로저에 접지
설치 방식단일 구멍 설치 · 잼 너트 고정 · 커버와 체결 부품 영구 부착
NEMA 시험Type 4/12
IP 시험IP67 (TUV)
아크 시험63 kA, 30 사이클, 60 Hz (KEMA, IEEE C37.20.7)
진동 · 습도 시험IEC 60068-2-6 · IEC 60068-2-3 (TUV)
관련 규격UL 50V 부품 인정 · UL1558 · CE
보증제조 결함에 대한 평생 교체 보증

활용 분야

배전반 열화상 점검이
필요한 설비

  • 배전반 점검 — 패널을 열지 않고 차단기와 부스바의 발열을 확인합니다.
  • 접속부 점검 — 단자 접속부의 온도 상승을 열화상으로 추적합니다.
  • 밀폐 인클로저 점검 — 문을 열기 어려운 장비함 내부를 정기적으로 촬영합니다.

선택 가이드

크기와 래치로 고르는
CV 시리즈 투과창

이럴 때 (현장 조건)권장 모델선택 이유
공구 없이 자주 열어 점검할 때CV200 · CV300 · CV400공구 없이 손으로 돌려 여는 래치이며 크기 3종 가운데 고를 수 있습니다.
접근을 제한해야 할 때CV201 · CV301 · CV401같은 크기에 보안 키 래치를 적용해 허가받지 않은 사용자의 접근을 제한합니다.
카메라 화각에 접속부를 넓게 담을 때CV400 · CV401관찰 구경 지름이 87.63 mm로 시리즈에서 가장 커, 한 번에 넓은 범위의 접속부를 담습니다.

구성·옵션

CV200 구성과
크기·래치 옵션

항목내용
CV200 구성2 in(50 mm) IR 투과창 · 손으로 돌리는 도어 래치 · 보증서(조립된 상태로 공급)
래치 옵션손으로 돌려 열기 또는 보안 키
크기 옵션50 mm · 75 mm · 95 mm
