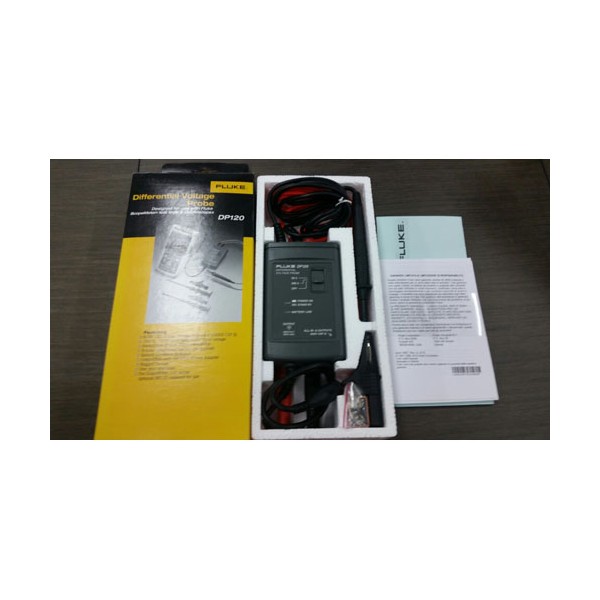

Fluke 차동 프로브

MODEL: DP120 (정상 제품)
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

광절연 트리거와 차동 측정을
더하는 ScopeMeter 프로브

Fluke ITP120 · DP120 ScopeMeter 프로브

견적 받기

Fluke 국내 공식 대리점

Fluke ITP120은 ScopeMeter 120 시리즈의 광 포트에 연결해 외부 신호로 측정을 시작하는 광절연 트리거 프로브입니다. 함께 소개하는 DP120은 접지가 다른 두 점 사이의 전압을 200x·20x 감쇠로 측정하는 차동 프로브(Differential Probe)입니다.

DP120은 DC~20 MHz 대역에서 대지 전압 600 Vrms CAT III·1000 Vrms CAT II를 견딥니다. 두 프로브 모두 9 V 알칼리 전지로 동작하므로 별도 전원선이 필요 없으며, (주)테솔이 국내에 공식 공급합니다.

광절연

ITP120 트리거 연결 방식

DC ~ 20 MHz

DP120 대역폭 (-3 dB)

1000 VDC

DP120 차동 입력 전압

9 V 알칼리

두 프로브 공통 전원

특징

ITP120 광절연 트리거와
DP120 차동 측정

핵심 특징	현장에서 달라지는 점
광절연 트리거(ITP120)	광 포트로 연결해 본체와 전기적으로 분리되므로, 접지가 떠 있는 신호에도 노이즈 유입 없이 트리거를 걸 수 있습니다.
TTL 호환 입력	High 2 V, Low 0.8 V 기준의 TTL 신호를 받으므로 디지털 회로의 타이밍에 맞춰 측정을 시작할 수 있습니다.
200x · 20x 감쇠(DP120)	측정 전압에 맞춰 감쇠비를 고를 수 있어 높은 전압에서도 입력이 포화되지 않습니다.
대역폭과 상승 시간(DP120)	DC~20 MHz 대역과 17.5 ns 상승 시간으로 인버터 구동 신호의 에지까지 측정합니다.

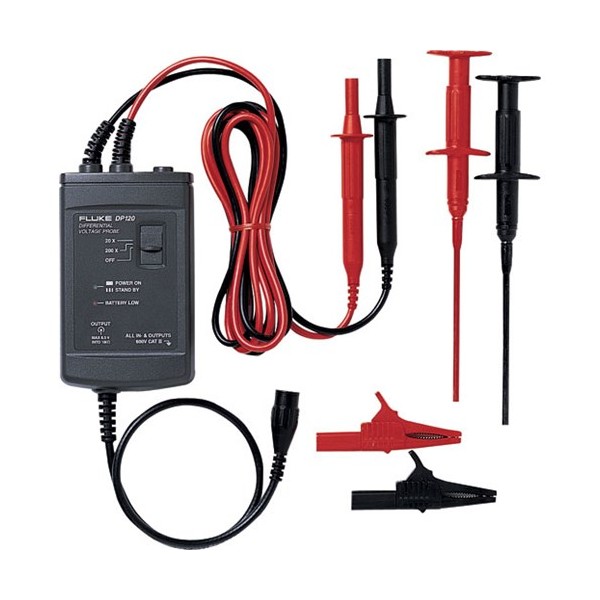

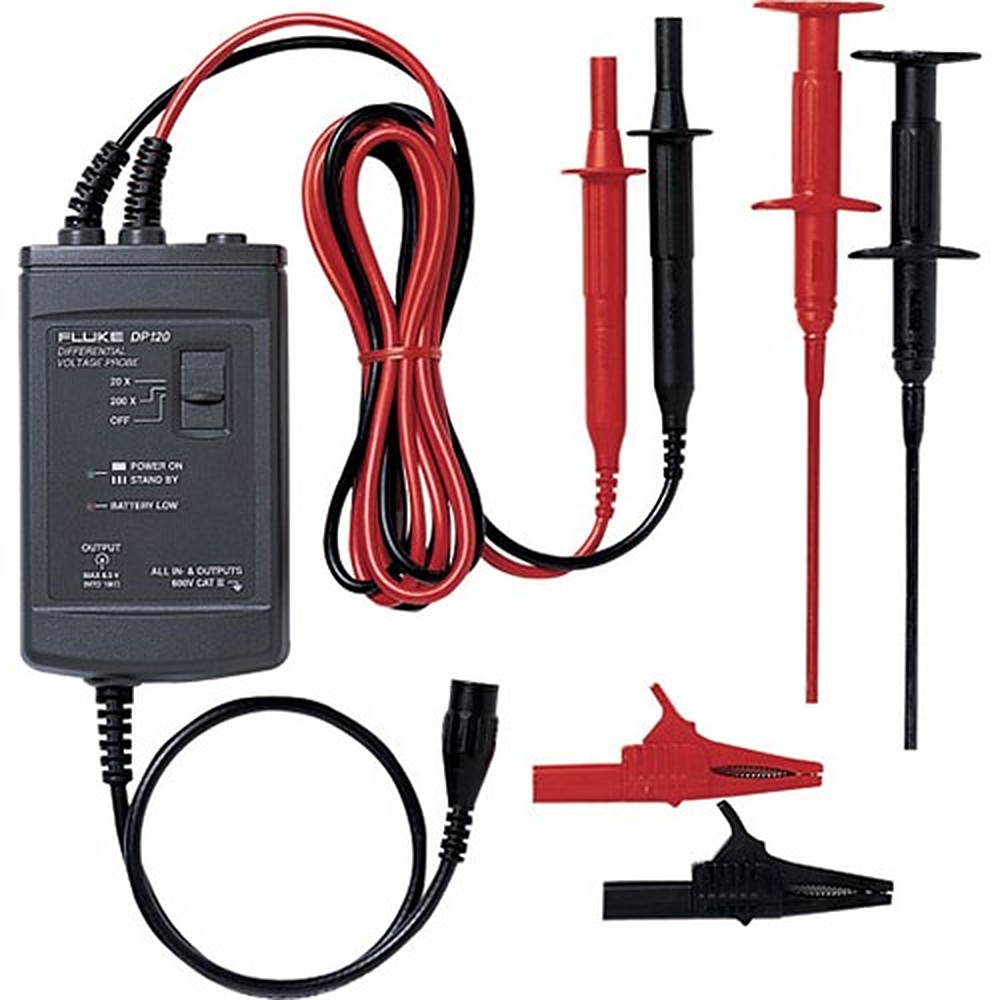

부속 클립(DP120)	AC85A 대형 악어클립과 AC83 핀 그래버가 포함되어 단자 크기에 맞는 쪽으로 접속할 수 있습니다.

연결 방법

ITP120 광 포트와
DP120 BNC 연결 방법

ITP120은 ScopeMeter 120 시리즈의 광 포트에 연결하며 프로브 길이는 1.2 m입니다. 입력은 10 MΩ // 15 pF이고 최대 50 kHz 신호를 받으며 최소 펄스 폭은 7 µs입니다. DP120은 0.5 m BNC 케이블로 본체에 연결하고 프로브 길이는 1.5 m입니다.

광 포트·BNC 연결과 전지 확인

ITP120은 본체의 광 포트에 끼워 연결하고, DP120은 BNC 커넥터로 입력 채널에 연결합니다. 두 프로브 모두 9 V 알칼리 전지로 동작하므로 측정 전에 전지 상태를 확인하세요.

사양

ITP120 · DP120
모델별 사양

항목	ITP120	DP120
구분	광절연 외부 트리거 프로브	차동 프로브
연결	ScopeMeter 120 시리즈 광 포트, 프로브 길이 1.2 m	BNC 케이블 0.5 m, 프로브 길이 1.5 m
입력 · 감쇠	10 MΩ // 15 pF, TTL 호환 (High 2 V, Low 0.8 V)	200x · 20x
대역 · 정확도	최대 50 kHz, 최소 펄스 폭 7 µs	DC ~ 20 MHz (-3 dB), ±2.5 %, 상승 시간 17.5 ns
최대 전압	600 Vrms CAT II (신호 · 대지)	대지 600 Vrms CAT III / 1000 Vrms CAT II, 차동 1000 VDC · 1000 Vrms
전원	9 V 알칼리	9 V 알칼리, 동작 8시간 · 대기 400시간
부속품	해당 없음	AC85A 대형 악어클립, AC83 핀 그래버
품번	1643066	651759

활용 분야

트리거 연동과
고전압 차동 측정

외부 신호 연동 측정 — 외부 신호의 타이밍에 맞춰 ITP120으로 측정을 시작합니다.
플로팅 기준 신호 트리거 — 접지와 분리된 신호에 광절연 트리거를 겁니다.
접지가 다른 두 점의 전압 측정 — DP120으로 두 점 사이 전압을 직접 읽습니다.
큰 차동 전압 점검 — 감쇠비를 골라 1000 VDC까지의 차동 전압을 측정합니다.

선택 가이드

측정 목적으로 고르는
ScopeMeter 프로브

이럴 때 (현장 조건)	권장 모델	선택 이유
외부 신호에 맞춰 측정을 시작해야 할 때	ITP120	광절연 트리거라 TTL 신호에 맞춰 측정을 시작하고, 플로팅 신호에도 트리거를 걸 수 있습니다.
접지가 다른 두 점 사이의 전압을 측정할 때	DP120	차동 방식이라 접지가 다른 두 점 사이를 직접 측정할 수 있습니다.
측정 전압에 따라 감쇠비를 골라야 할 때	DP120	200x와 20x 가운데 측정 전압에 맞는 감쇠비를 선택할 수 있습니다.

구성·옵션

ITP120·DP120 구성품과
품번

구성품	옵션	품번
광절연 외부 트리거 프로브	프로브 길이 1.2 m	1643066
차동 프로브, AC85A · AC83 클립	BNC 케이블 0.5 m, 프로브 길이 1.5 m, 200x · 20x	651759

ScopeMeter와 함께 보는
Fluke 프로브

ITP120은 어디에 연결합니까?
ScopeMeter 120 시리즈의 광 포트에 연결합니다. 광절연 구조이므로 플로팅 신호에도 트리거를 걸 수 있습니다.
DP120의 감쇠비는 어떻게 됩니까?
200x와 20x 두 가지이며, 대역폭은 DC~20 MHz(-3 dB)입니다. 측정 전압이 높으면 200x를 선택하세요.
DP120으로 몇 볼트까지 측정할 수 있습니까?
차동 전압은 1000 VDC 또는 1000 Vrms까지 측정할 수 있습니다. 대지 전압 등급은 600 Vrms CAT III, 1000 Vrms CAT II입니다.
DP120은 전지로 얼마나 사용할 수 있습니까?
9 V 알칼리 전지 기준으로 동작 8시간, 대기 400시간입니다. 장시간 측정 전에는 전지 잔량을 확인하세요.
