TC Direct 817-2XX 트윈 써모커플 케이블(T타입)

MODEL: 817-2XX
브랜드: TC
제품 자료: TC 카탈로그

종합 카탈로그

제품문의 구매하기

250 °C까지 견디는 PFA
평형 트윈 열전대 연장선

TC Direct 817-2XX PFA 평형 트윈 열전대 연장 케이블

견적 받기

TC Direct 국내 정식 공급 파트너

TC Direct 817-2XX는 PFA 절연의 평형 트윈 열전대 연장 케이블(Thermocouple Extension Cable)입니다. 1/0.5 mm 단선 도체와 250 °C 사용 온도를 갖춘 K형 KX와 T형 TX가 있으며, 측정 지점에서 계측기까지 열전대 신호를 길게 연결합니다.

두 도선을 평평하게 놓고 외피로 감싼 구조이며 IEC 60584-1 Class 2 규격을 적용했습니다. KX는 녹색, TX는 갈색 외피로 타입을 구분하므로 배선 검수가 단순합니다. 25 m부터 200 m까지 길이별 품번을 갖춘 이 케이블은 (주)테솔이 국내에 공식 공급합니다.

250 °C

PFA 절연 사용 온도

1/0.5 mm

단선 도체 규격

IEC 60584-1

Class 2 적용 규격

25 ~ 200 m

KX · TX 길이 4종

특징

고온 절연과
타입별 외피 색

핵심 특징	현장에서 달라지는 점
PFA 절연 고온 정격	고온 설비 주변 배선에서도 절연 온도에 여유가 있습니다.
평형 트윈 구조	두 도선을 평평하게 배열해 외피로 감싸므로 좁은 덕트와 벽면 배선에 알맞습니다.
1/0.5 mm 단선 도체	단선 도체라 고정 배선에서 형상이 안정되고 단자 체결이 쉽습니다.
IEC 60584-1 Class 2	규격 등급이 명시되어 있어 계측 설비 문서에 허용 오차 등급을 기재할 수 있습니다.
타입별 외피 색	KX 녹색 + 녹색 / - 백색, TX 갈색 + 갈색 / - 백색으로 타입과 극성을 육안으로 구분합니다.
네 가지 길이	25 m, 50 m, 100 m, 200 m 중 설치 거리에 맞는 길이를 선택해 이음매 수를 줄입니다.

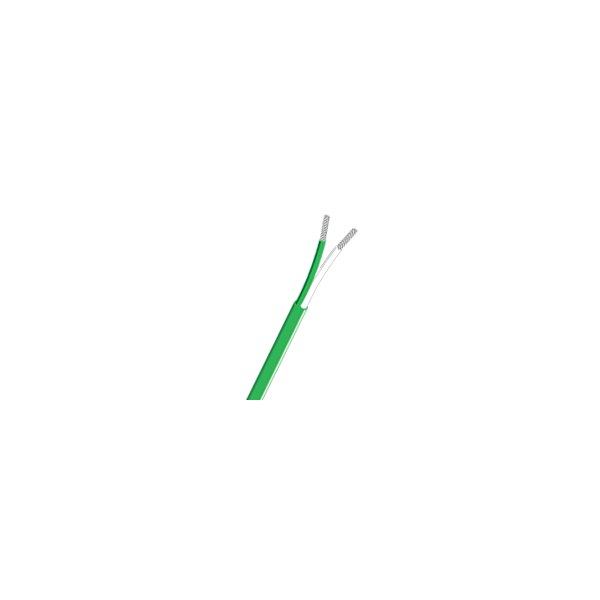

녹색 피복의 트윈 열전대 케이블 한쪽 끝

타입 매칭

열전대와 같은 타입의
연장선 선택

연장 케이블은 연결하는 열전대와 같은 타입이어야 합니다. K형 열전대에는 KX, T형 열전대에는 TX를 선택하세요. 타입이 다르면 기전력 특성이 달라져 계측기가 읽는 온도값이 어긋납니다.

KX는 녹색 외피에 + 심선 녹색, - 심선 백색이고 TX는 갈색 외피에 + 심선 갈색, - 심선 백색입니다. 단자대에 체결할 때 + 심선 색을 기준으로 극성을 맞추세요.

단자대 체결 때 극성 확인

두 타입 모두 - 심선이 백색이라 외피 색으로 타입을 먼저 확인하고 + 심선 색으로 극성을 맞춥니다. 외피 색이 구분되므로 같은 덕트에 KX와 TX를 함께 포설해도 검수가 쉽습니다.

길이 선택

설치 거리에 맞춘
길이 품번 계산

길이는 측정 지점에서 계측기까지의 포설 경로 길이로 정합니다. 경로 길이가 25 m를 넘으면 50 m, 100 m, 200 m 중 한 단계 위를 선택하고, 이음매를 만들지 않도록 한 경로에는 하나의 케이블을 사용하세요.

포설 경로 길이를 먼저 측정

플랜트 계측 라인은 측정점마다 거리가 달라 같은 길이의 케이블을 일괄 발주하기 어렵습니다. 경로를 측정해 길이별 품번으로 나누어 발주하면 자투리 손실을 줄입니다.

사양

PFA 평형 트윈
연장 케이블 사양

항목	사양
구조	평형 트윈
도체	1/0.5 mm 단선
절연	PFA
사용 온도	250 °C까지
규격	IEC 60584-1 Class 2
KX 외피 색	녹색 외피 · + 녹색 · - 백색
TX 외피 색	갈색 외피 · + 갈색 · - 백색
길이	25 m, 50 m, 100 m, 200 m

활용 분야

열전대 신호를
멀리 보내는 현장

열전대 연장 — 측정 지점과 계측기 사이를 길게 잇습니다.
고온 설비 배선 — 고온에 견디는 PFA 절연을 적용합니다.
K형·T형 계측 배선 — 열전대 타입에 맞는 케이블을 선택합니다.
플랜트 계측 라인 — 설치 거리에 맞춰 길이를 선택합니다.

선택 가이드

열전대 타입별
권장 케이블

이럴 때 (현장 조건)	권장 모델	선택 이유
K형 열전대를 연장할 때	KX (817-206 · 209 · 212 · 215)	녹색 외피이며 K형 열전대와 같은 타입입니다.
T형 열전대를 연장할 때	TX (817-236 · 239 · 242 · 245)	갈색 외피이며 T형 열전대와 같은 타입입니다.
다른 도체 구성이 필요할 때	도체 굵기 확인 후 별도 품번	이 품번은 단선 도체이며 연선은 별도 품번입니다.

구성·옵션

타입 × 길이
품번표

타입	25 m	50 m	100 m	200 m
K형 (KX)	817-206	817-209	817-212	817-215
T형 (TX)	817-236	817-239	817-242	817-245

연장 케이블과
함께 보는 열전대 커넥터

TC Direct 724-102 미니 K형 열전대 플러그 (220°C)
TC Direct 724-320 표준 K형 열전대 플러그 (220°C)
TC Direct 721-003 · 721-053 K형 열전대 플러그 (350°C)

817-2XX는 K형과 T형 중 어느 쪽을 선택합니까?
연결하는 열전대 타입에 따라 선택합니다. K형에는 KX, T형에는 TX 케이블을 사용합니다.
연선 도체 케이블도 있습니까?
이 품번은 단선 도체입니다. 연선은 도체 굵기에 따라 품번이 따로 있으므로 필요한 굵기를 알려 주세요.
817-2XX의 사용 온도는 얼마입니까?
PFA 절연 정격 온도까지 사용합니다. 접속하는 커넥터의 정격 온도도 함께 확인하세요.
외피 색은 어떻게 구분합니까?
KX는 녹색, TX는 갈색 외피입니다. 두 타입 모두 - 심선은 백색입니다.
