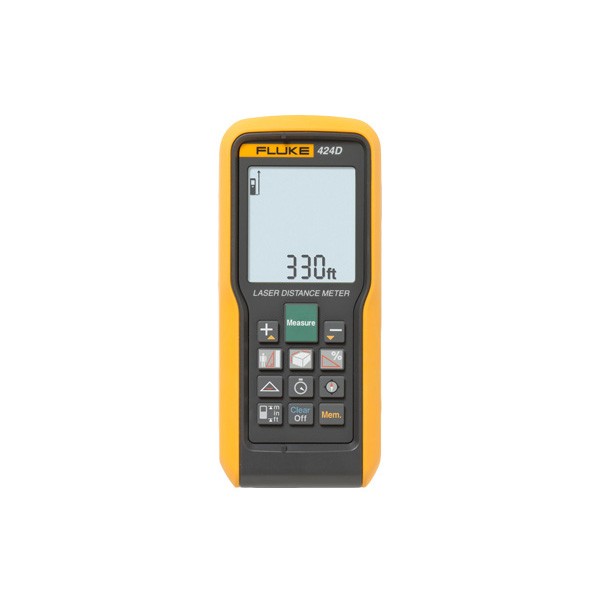

424D 거리측정기

424D 거리측정기

MODEL
Fluke 424D
브랜드
FLUKE
제품 자료
제품문의 구매하기

거리와 함께 경사·방위를
기록하는 레이저 거리측정기

Fluke 424D 레이저 거리측정기

견적 받기

Fluke 국내 공식 대리점

Fluke 424D는 Leica GZM26 타깃 플레이트 기준 100 m까지 측정하는 레이저 거리측정기(Laser Distance Meter)입니다. 360° 경사 센서와 방위 표시를 갖춰 건물 실측과 설비 배치, 말뚝 박기 작업에서 거리와 각도를 함께 기록합니다.

전형 오차가 작은 데다 흰색 벽 기준 일반 범위가 80 m이고, 밝은 배경에서도 60 m까지 측정할 수 있어 실외 작업에 여유가 있습니다. 배터리 한 세트로 최대 5,000회 측정하는 이 장비는 (주)테솔이 국내에 공식 공급합니다.

100 m

타깃 플레이트 기준 측정 거리

±1.0 mm

전형 측정 오차

360°

경사 센서 범위

IP54

방진·방수 등급

특징

424D로 거리와 각도를
함께 기록

핵심 특징현장에서 달라지는 점
타깃 플레이트 기준 100 m먼 구간을 줄자 없이 측정하므로 대형 공간 실측 시간이 줄어듭니다.
360° 경사 센서사용자 보정 후 ±0.2° 오차로 기울기를 측정해 경사면과 높이 계산에 바로 적용합니다.
방위(컴퍼스) 표시거리 값마다 측정 방향이 함께 기록되어 도면과 현장을 대조하기 쉽습니다.
면적·체적·확장 피타고라스직접 측정하기 어려운 높이와 대각 거리를 세 번의 측정값으로 계산할 수 있습니다.
자동 엔드피스 보정모서리와 가장자리에서 측정해도 기준점이 자동으로 바뀌어 보정 계산이 필요 없습니다.
말뚝 박기(Stake-out)정해 둔 거리 지점을 찾아 표시하므로 도면 위치를 현장에 옮길 때 유용합니다.

측정 조건

범위와 오차에
적용되는 조건

100 m는 타깃 플레이트를 사용했을 때의 범위입니다. 반사율 100 %의 흰색 벽과 낮은 배경광, 25 °C에서는 일반 범위가 80 m이고, 10,000~30,000 lux의 밝은 배경에서는 60 m가 기준입니다.

전형 오차 ±1.0 mm는 반사율 100 %와 낮은 배경광, 25 °C 조건 값이고, 최대 오차 ±2.0 mm는 반사율 10~500 %와 강한 배경광, -10~50 °C 조건 값입니다. 두 값 모두 0.05~10 m 구간의 신뢰수준 95 % 기준이며, 10~30 m에서는 0.1 mm/m, 30 m 이상에서는 0.15 mm/m까지 오차가 커질 수 있습니다.

사용자 보정 후의 경사 측정값

경사·컴퍼스는 사용자 보정을 마친 뒤 레이저 빔과 하우징 기준 모두 ±0.2°입니다. 사분면당 ±45°까지는 도(°)마다 ±0.01°가 더해지고, 전체 동작 온도 범위에서는 최대 편차가 ±0.1° 늘어납니다.

사양

424D 100 m
거리측정기 사양

항목사양
측정 거리100 m (Leica GZM26 타깃 플레이트 기준), 일반 범위 80 m, 불리한 조건 60 m
측정 오차전형 ±1.0 mm, 최대 ±2.0 mm (0.05~10 m, 신뢰수준 95 %)
경사 측정360° 범위, 사용자 보정 후 ±0.2° (레이저 빔·하우징 기준)
방위컴퍼스 표시
측정 기능면적, 체적, 확장 피타고라스(세 값 기반 간접 거리), 더하기·빼기, 말뚝 박기, 최소·최대 추적, 자동 엔드피스 보정
메모리최근 20개 측정값
디스플레이4줄 백라이트 디스플레이
레이저Class 2, 635 nm, 1 mW 미만
보호 등급IP54
자동 꺼짐레이저 90 s, 전원 180 s
배터리AAA 2개, 최대 5,000회 측정
크기 · 무게127 × 56 × 33 mm, 158 g (배터리 포함)
동작 온도 / 보관 온도-10 ~ 50 °C / -25 ~ 70 °C
최대 고도 / 최대 상대 습도3000 m / 85 % (-7 ~ 50 °C)
교정 주기경사 및 컴퍼스
설치삼각대 마운트
안전 규격IEC 61010-1:2001, EN 60825-1:2007 (Class II)
EMC 규격EN 55022:2010, EN 61000-4-3:2010, EN 61000-4-8:2010
보증3년

활용 분야

실측과 배치,
도면 위치 표시

  • 건물 실측 — 현장 치수와 높이를 거리·경사값으로 함께 기록합니다.
  • 시설 관리 — 설비와 공간 사이 거리를 빠르게 측정합니다.
  • HVAC·전기 배치 — 덕트와 배선 위치를 잡을 때 거리와 각도를 확인합니다.
  • 건설 현장 — 벽과 바닥 사이 거리를 측정하고 말뚝 박기 기능으로 도면 위치를 현장에 옮깁니다.

선택 가이드

경사 측정 필요 여부로
고르는 거리측정기

이럴 때 (현장 조건)권장 모델선택 이유
100 m까지 경사와 방위가 필요할 때Fluke 424D타깃 플레이트 기준 100 m에 경사·방위 센서를 갖춥니다.
80 m면 충분하고 경사는 필요 없을 때Fluke 419D경사 센서 없이 80 m급을 다루는 모델입니다.
40 m 안쪽에서 거리만 측정할 때Fluke 417D버튼 하나로 40 m까지 측정하는 소형 모델입니다.
40~100 m를 모델별로 고를 때Fluke 404E · 406E · 405 · 408 · 410거리 5단계와 IP54·IP65 등급 가운데 현장에 맞게 고를 수 있습니다.

구성·옵션

기본 구성품과
측정 조건 부품

구분품목비고
기본 구성Fluke 424D 본체레이저 거리측정기
기본 구성AAA 배터리 2개1.5 V NEDA 24A/IEC LR03
기본 구성사용자 설명서(CD), 빠른 참조 안내서한글 포함 여부는 문의해 주시면 안내해 드립니다
기본 구성비닐 운반 파우치, 손잡이끈Fluke 로고 파우치
기본 구성3년 제품 보증-
측정 조건Leica GZM26 타깃 플레이트100 m 기준 타깃
