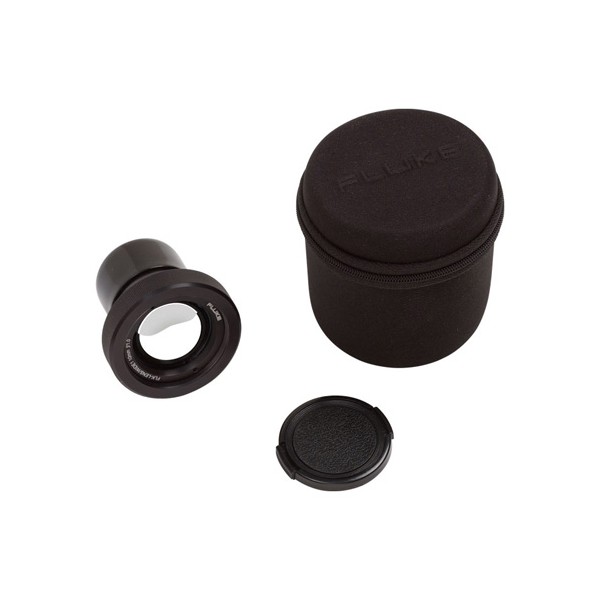

Fluke 광각 적외선 렌즈

Fluke 광각 적외선 렌즈

MODEL
FLK-LENS/WIDE2(정상 제품)
브랜드
FLUKE
제품 자료
제품문의 구매하기

좁은 공간의 넓은 면을
한 장면에 담는 광각 적외선 렌즈

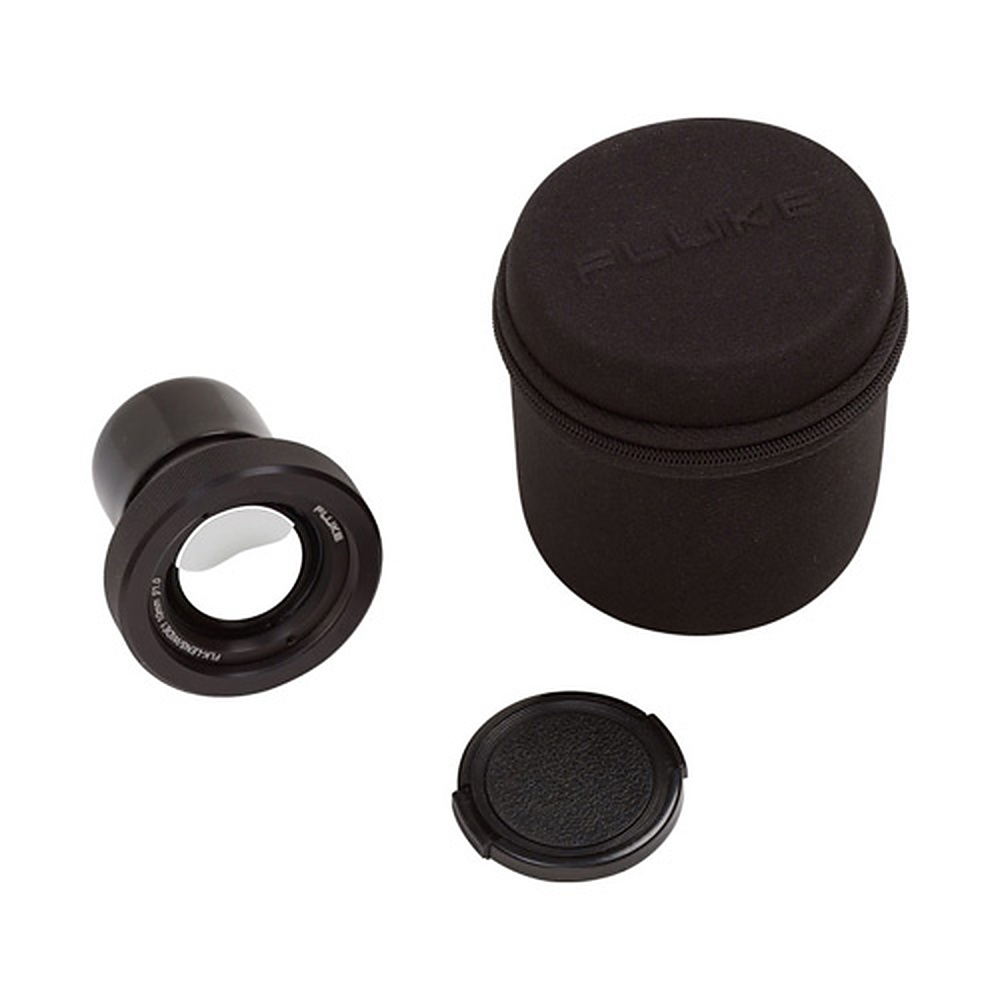

Fluke FLK-LENS/WIDE2 광각 적외선 렌즈

견적 받기

Fluke 국내 공식 대리점

Fluke FLK-LENS/WIDE2는 시야각 46° × 34°, 초점 거리 15 cm의 광각 적외선 스마트 렌즈(열화상 카메라 광각 렌즈)입니다. TiX5 시리즈와 Ti400·Ti300·Ti200에 장착하면 좁은 배전반이나 건물 외피처럼 가까운 거리에서도 넓은 면을 한 장면에 촬영할 수 있습니다.

스마트 렌즈라 호환 카메라에 장착하면 바로 사용할 수 있고, 카메라를 교정에 보낼 필요도 없습니다. 다이아몬드 가공 게르마늄에 코팅을 입힌 광학계가 적외선을 검출기까지 전달합니다. 이 광각 렌즈는 (주)테솔이 국내에 공식 공급합니다.

46° × 34°

시야각 (H × V)

15 cm

최소 초점 거리

광각

좁은 공간에서 넓게 촬영

스마트 렌즈

카메라 교정 없이 장착

특징

가까이서 넓게 담는
WIDE2 광각 렌즈

핵심 특징현장에서 달라지는 점
46° × 34° 광각넓은 범위를 한 장면에 담으므로 배전반 한 줄의 차단기 발열을 한 번에 비교할 수 있습니다.
15 cm 초점 거리가까운 거리에서도 초점이 맞아 뒤로 물러설 공간이 없는 좁은 장소에서도 촬영할 수 있습니다.
스마트 렌즈카메라를 교정에 보내지 않고 호환 카메라에 바로 장착하므로 준비 시간이 줄어듭니다.
게르마늄 광학계다이아몬드 가공 게르마늄에 코팅을 입혀 적외선이 검출기까지 효율적으로 전달됩니다.
넓은 면 촬영건물 외벽이나 지붕처럼 넓은 면을 가까이서 한 장면에 담으므로 단열 결함 위치를 찾기 쉽습니다.

렌즈 선택

WIDE2 광각 렌즈가 맞는
촬영 조건

광각 렌즈는 대상까지의 거리가 짧을수록 효과가 큽니다. 좁은 배전반 안이나 실내 장비실처럼 물러설 수 없는 장소라면 광각 렌즈로 장비 전체를 한 장면에 담으세요. 먼 설비를 크게 보아야 하는 옥외 점검에는 망원 렌즈를 선택하는 편이 맞습니다.

건물 외피와 넓은 면의 열화상 점검

건물 외벽이나 지붕 같은 넓은 면은 광각 화각 한 장면으로 담으면 온도 분포를 비교하기 쉽습니다. 적외선 윈도우 너머의 설비 구성품을 볼 때도 같은 장면 안에서 인접 부품의 상대 온도를 대조할 수 있습니다.

사양

WIDE2 광각 렌즈
광학 사양

항목사양
모델FLK-LENS/WIDE2 (Fluke 4335361)
배율광각
시야각 (H × V)46° × 34°
초점 거리15 cm
렌즈 소재다이아몬드 가공 게르마늄, 코팅 처리
방식스마트 렌즈 (카메라 교정 불필요)
호환 카메라TiX560 · TiX520 · TiX500 · Ti400 · Ti300 · Ti200
구성품FLK-LENS/WIDE2 스마트 렌즈
별매열화상 카메라 본체

활용 분야

광각 렌즈로 보는
넓은 면과 좁은 공간

  • 좁은 배전반 점검 — 여러 차단기를 한 장면에 담아 발열 차이를 비교합니다.
  • 건물 외피 점검 — 외벽과 지붕을 가까이서 넓게 촬영해 단열 결함 위치를 찾습니다.
  • 실내 장비실 점검 — 좁은 공간에서도 장비 전체를 한 번에 촬영합니다.

선택 가이드

촬영 공간에 맞는
광각·망원 렌즈 고르기

이럴 때 (현장 조건·용량)권장 모델선택 이유
좁은 공간에서 넓게 촬영해야 한다면FLK-LENS/WIDE2시야각 46° × 34°, 초점 거리 15 cm라 물러설 공간이 없어도 장비 전체를 한 장면에 담습니다.
먼 설비를 크게 촬영해야 한다면FLK-LENS/TELE22배 망원에 시야각 12° × 9°, 초점 거리 45 cm라 떨어진 대상을 크게 당겨 촬영할 수 있습니다.

구성·옵션

WIDE2 렌즈 구성과
별도 준비물

  • 구성품 — FLK-LENS/WIDE2 스마트 렌즈 1개가 들어 있습니다.
  • 별매 — 열화상 카메라 본체는 따로 준비해야 합니다.
  • 호환 카메라 — TiX560, TiX520, TiX500, Ti400, Ti300, Ti200에 장착합니다.
