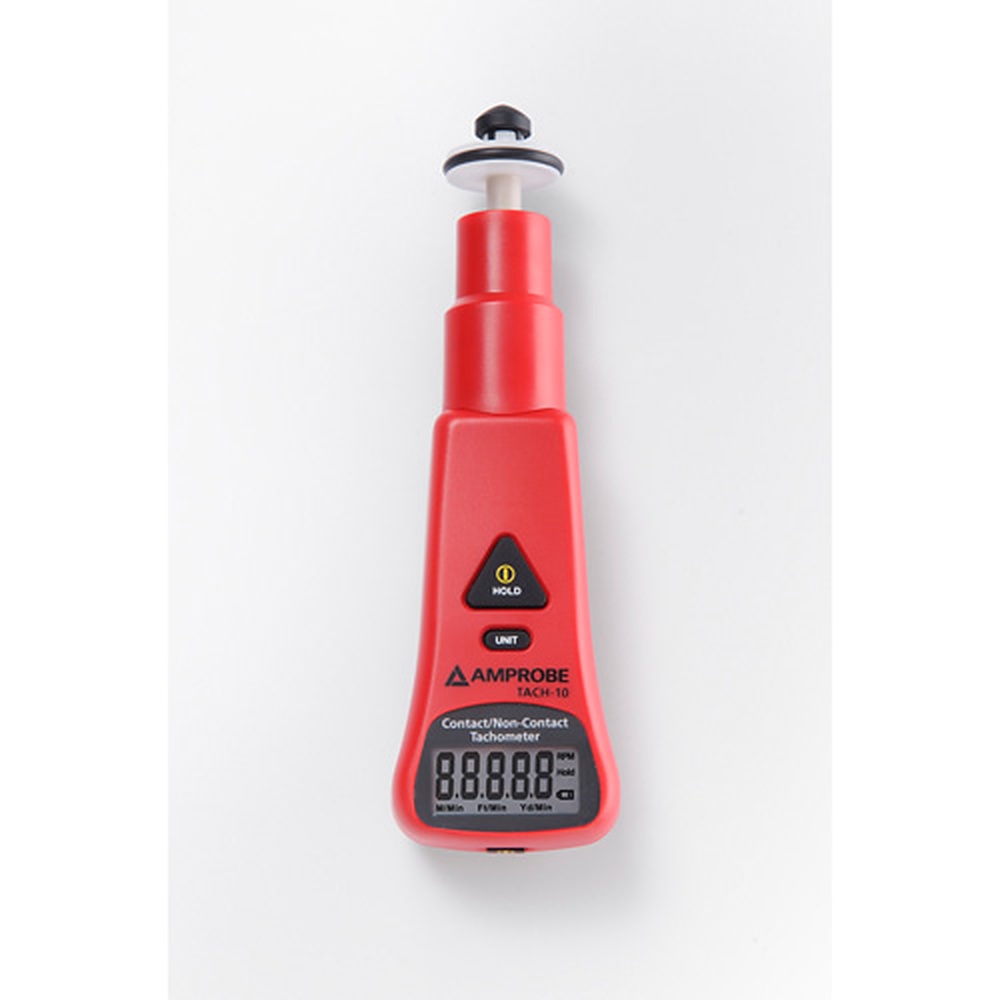

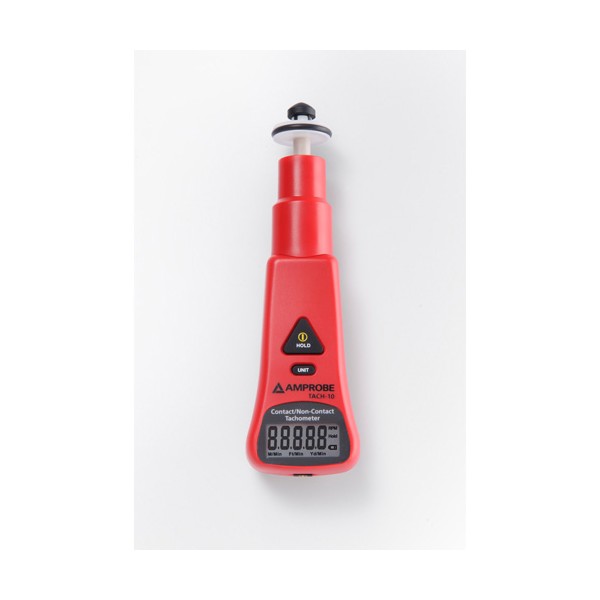

Amprobe TACH-10 타코미터

MODEL: TACH-10
브랜드: AMPROBE

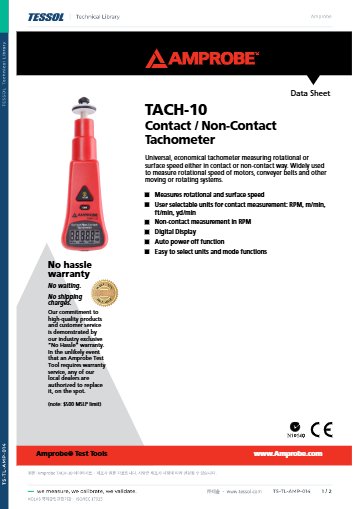

제품 자료: 데이터시트

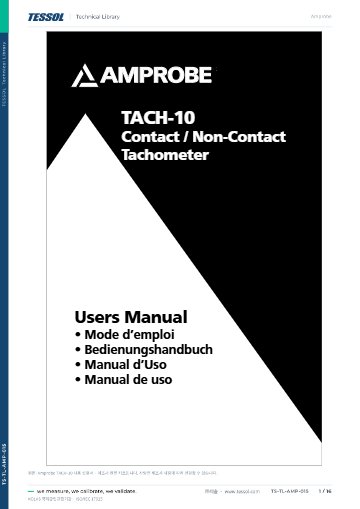

사용 설명서

제품문의 구매하기

모터와 벨트의 회전수를
접촉·비접촉으로 재는 타코미터

Amprobe TACH-10 접촉·비접촉 타코미터

견적 받기

Amprobe TACH-10은 비접촉 10.0~99,999 RPM, 접촉 10.0~19,999 RPM의 회전수와 표면 속도를 측정하는 경제형 접촉·비접촉 타코미터(Tachometer)입니다. 모터와 컨베이어 벨트처럼 회전하거나 움직이는 설비를 한 대로 점검합니다.

비접촉 측정은 회전체에 반사 테이프를 붙이고 5~30 cm 떨어진 곳에서 하며, 접촉 측정의 표면 속도는 m/min, ft/min, yd/min 중 현장에 맞는 단위로 표시할 수 있습니다. 4.0 MHz 수정 발진기를 시간 기준으로 쓰는 이 타코미터는 (주)테솔이 국내에 공식 공급합니다.

10.0 ~ 99,999 RPM

비접촉 회전수 범위

10.0 ~ 19,999 RPM

접촉 회전수 범위

5 ~ 30 cm

비접촉 측정 거리

4.0 MHz

수정 발진 시간 기준

특징

경제형 TACH-10의
핵심 기능

핵심 특징	현장에서 달라지는 점
접촉·비접촉 겸용	회전수와 표면 속도를 한 대로 측정하므로 점검에 챙길 장비가 줄어듭니다.
5~30 cm 비접촉 측정	반사 테이프를 붙인 회전체를 떨어진 곳에서 읽어 회전부에 접근하는 위험을 줄입니다.
표면 속도 단위 선택	m/min, ft/min, yd/min 중 현장 기준에 맞는 단위로 바로 읽어 따로 환산하지 않아도 됩니다.
콘·깔때기 접촉 팁	축 끝 형상에 맞는 팁으로 바꿔 끼우면 접촉 측정이 안정됩니다.
LCD 디스플레이	측정값을 큰 숫자로 표시해 순회 점검 중에도 빠르게 읽을 수 있습니다.
자동 전원 차단	사용하지 않으면 전원이 꺼져 9 V 배터리 소모를 줄입니다.

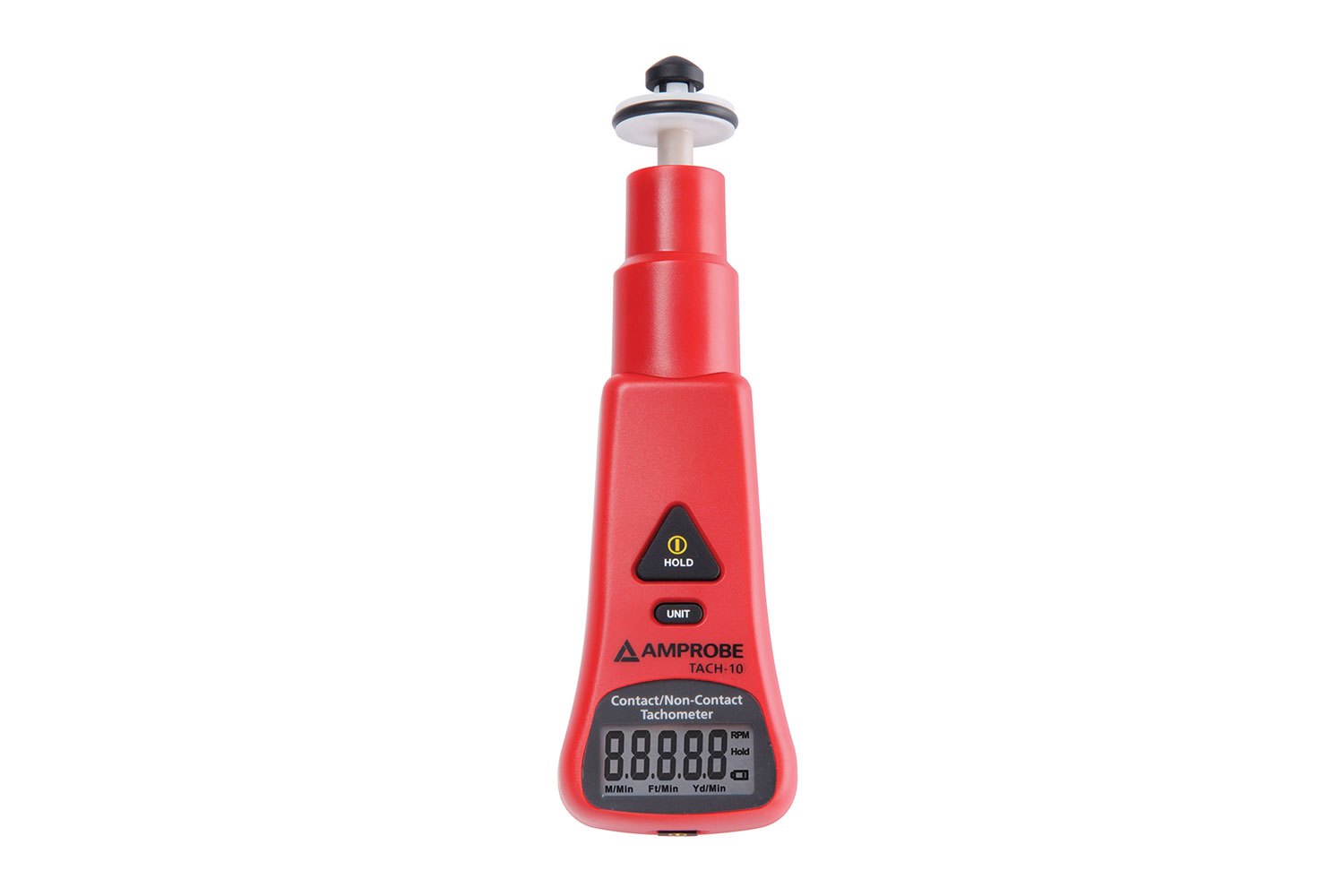

접촉 팁과 표시창이 보이는 타코미터 본체

측정 조건

저속 측정 요령과
비접촉 거리

샘플링 시간은 60 RPM을 넘으면 1초이고, 10~60 RPM 구간에서는 1초보다 길어집니다. 저속 회전체는 값이 안정될 때까지 기다렸다가 읽으세요. 비접촉 측정은 반사 테이프를 붙여 5~30 cm 거리에서 하고, 접촉 측정은 단위를 바꿔 표면 속도를 읽습니다.

콘·깔때기 접촉 팁 활용

콘 팁은 축 끝 중심에, 깔때기 팁은 볼록한 축 끝에 대고 사용합니다. 반사 테이프와 매뉴얼이 함께 들어 있고, 9 V 배터리는 본체에 설치돼 있습니다.

전원·표시

배터리 소비전류와 LCD 크기

9 V 배터리 한 개로 구동하며 소비전류는 대기 5 µA, 측정 18 mA입니다. LCD 크기는 15 × 33 mm입니다.

사양

TACH-10
회전수·표면 속도 사양

항목	사양
회전수 (비접촉)	10.0 ~ 99,999 RPM
회전수 (접촉)	10.0 ~ 19,999 RPM
표면 속도 (접촉)	1.0000 ~ 9999.9 m/min, 3.0000 ~ 30,000 ft/min, 1.0 ~ 10,000 yd/min
정확도	±(0.1 % 읽음값 + 2 digits)
비접촉 측정 거리	5 ~ 30 cm
LCD 크기	15 × 33 mm
소비 전류	대기 5 µA, 측정 18 mA
샘플링 시간	60 RPM 초과 1초, 10 ~ 60 RPM 1초 초과
시간 기준	4.0 MHz 수정 발진
전원	9 V 배터리 1개 (설치 상태)
구성품	콘 · 깔때기 접촉 팁, 반사 테이프, 매뉴얼
기능	자동 전원 차단, 단위 · 모드 선택

활용 분야

모터와 벨트를
점검하는 현장

모터 — 모터 축의 회전수를 측정합니다.
컨베이어 — 벨트의 표면 속도를 측정합니다.
풀리·롤러 — 풀리와 롤러의 회전 속도를 측정합니다.
회전 설비 — 움직이거나 회전하는 설비의 속도를 정기 점검 때 측정합니다.

선택 가이드

용도에 맞는
타코미터 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
경제형으로 회전수와 표면 속도를 측정할 때	Amprobe TACH-10	10 RPM부터 측정하고 표면 속도 단위를 고를 수 있어 기본 점검에 충분합니다.
낮은 회전수와 길이 측정이 필요할 때	Amprobe TACH20	1 rpm부터 읽고 길이까지 측정할 수 있습니다.
표면 속도와 거리 측정이 필요할 때	Fluke 931	광학·접촉 겸용으로 회전수와 함께 거리도 측정할 수 있습니다.

구성·옵션

TACH-10 기본 구성품

구분	내용
본체	TACH-10 접촉·비접촉 타코미터
구성품	콘 · 깔때기 접촉 팁, 반사 테이프, 9 V 배터리, 매뉴얼

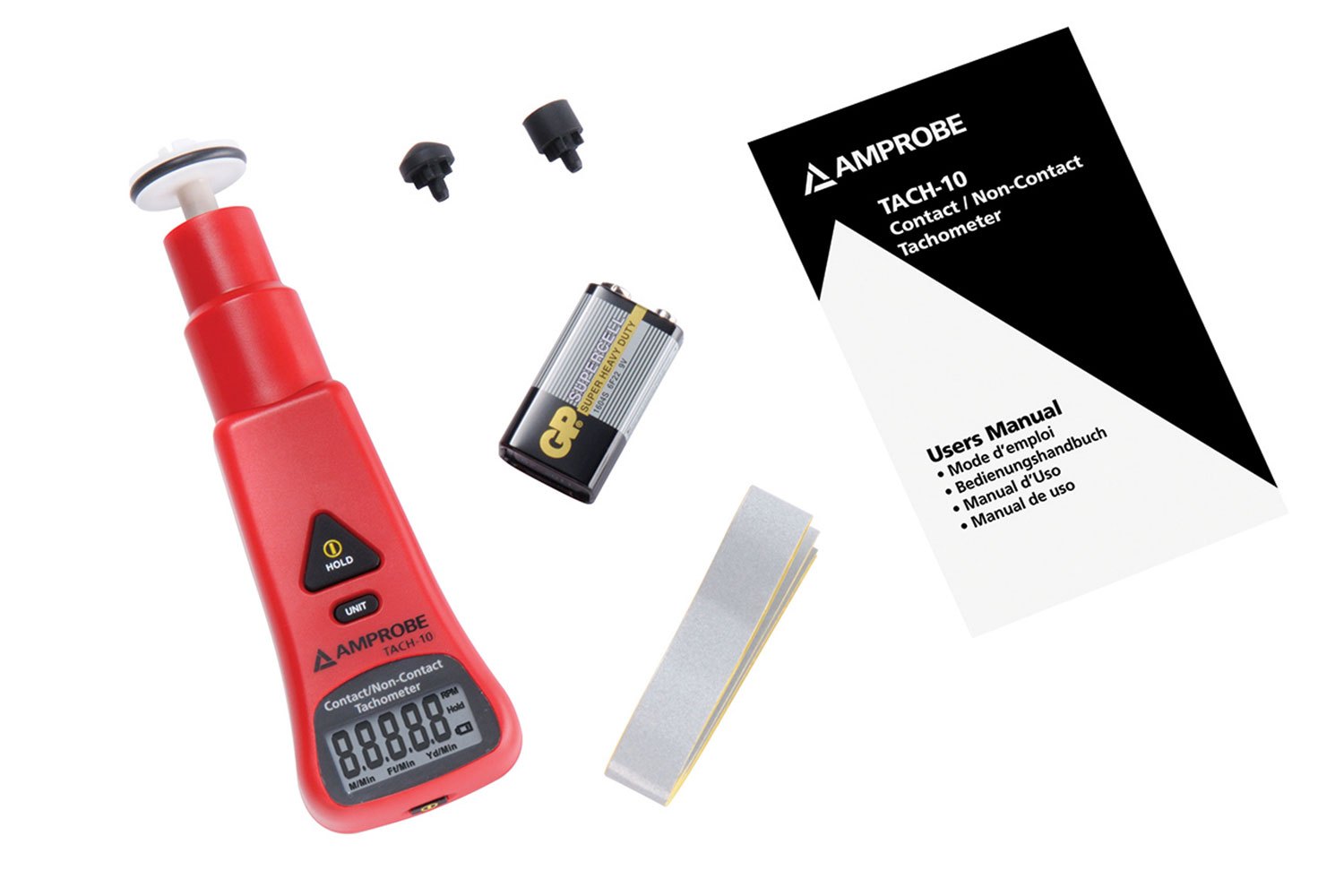

본체와 배터리, 접촉 팁, 사용 설명서 구성품

TACH-10과 비교할
타코미터

Amprobe TACH20 접촉·비접촉 콤보 타코미터
Fluke 931 접촉·비접촉 타코미터
REED R7100 포토·접촉 타코미터 (레이저 포인터)

TACH-10과 TACH20은 무엇이 다릅니까?
측정 하한과 정확도가 다릅니다. TACH-10은 10 RPM부터 측정하고 정확도는 ±(0.1 % 읽음값 + 2 digits)입니다. 더 낮은 회전수와 높은 정확도가 필요하다면 TACH20을 검토하세요.
TACH-10의 표면 속도 단위는 무엇을 선택할 수 있습니까?
m/min, ft/min, yd/min 중에서 선택할 수 있습니다. 비접촉 측정 값은 RPM 단위로만 표시됩니다.
TACH-10에 반사 테이프가 포함됩니까?
네. 콘·깔때기 접촉 팁, 반사 테이프, 매뉴얼이 함께 들어 있으며 9 V 배터리는 본체에 설치돼 있습니다.
비접촉 측정은 얼마나 떨어져서 할 수 있습니까?
5~30 cm 거리에서 측정할 수 있습니다. 회전체에 반사 테이프를 붙이고 이 범위 안에서 겨냥하세요.
타코미터 정기 교정은 어떻게 진행합니까?
측정 정확도를 유지하려면 정기 점검이 필요합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인한 뒤 방법을 안내해 드립니다.
