Fluke 80AK-A 열전대 어댑터

MODEL: 80AK-A
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

열전대 타입과 단자에 맞춰
고르는 커넥터·연장선

Fluke 열전대 플러그 · 어댑터 · 연장선

견적 받기

Fluke 국내 공식 대리점

Fluke 80CJ-M·80CK-M, 700TC1, 700TC2, 80PJ-EXT, 80AK-A는 열전대(Thermocouple)를 계측기에 연결하는 미니 커넥터, 타입별 플러그 키트, 연장선, 바나나 어댑터입니다. 열전대 타입과 계측기 입력 단자에 맞는 부품을 고르면 배선과 연장을 현장에서 바로 구성할 수 있습니다.

700TC1에는 열전대 타입 10종의 플러그가 1개씩 들어 있고, 80PJ-EXT는 3 m 열전대선으로 J·K·T 열전대를 연장합니다. 다섯 제품 모두 보증 기간은 1년이며, (주)테솔이 국내에 공식 공급합니다.

10개

700TC1 타입별 플러그 수

7개

700TC2 플러그 수

3 m

80PJ-EXT 열전대선 길이

260 °C

80PJ-EXT 최대 연속 노출 온도

특징

열전대 타입별 색 코드와
커넥터 연결 구성

핵심 특징	현장에서 달라지는 점
J · K 등온 나사 단자	80CJ-M과 80CK-M은 J·K 와이어를 나사 단자로 체결하므로 현장에서 커넥터를 직접 조립할 수 있습니다.
20 AWG 열전대선 호환	20 AWG 열전대선에 맞아 가는 선도 단단히 체결됩니다.
산업 표준 색 코드	J는 검정, K는 노랑처럼 표준 색으로 구분되어 타입을 잘못 연결하는 일이 줄어듭니다.
타입별 플러그 키트	700TC1은 10종, 700TC2는 7개로 구성되어 미니 커넥터 기기에 필요한 여러 타입의 플러그를 한꺼번에 갖출 수 있습니다.
3 m 연장선 80PJ-EXT	열전대선 3 m와 커넥터 한 쌍으로 J·K·T 열전대를 연장합니다.
K형 바나나 어댑터 80AK-A	K형 열전대를 DMM 바나나 단자에 연결하면 멀티미터에 온도 측정 기능이 더해집니다.

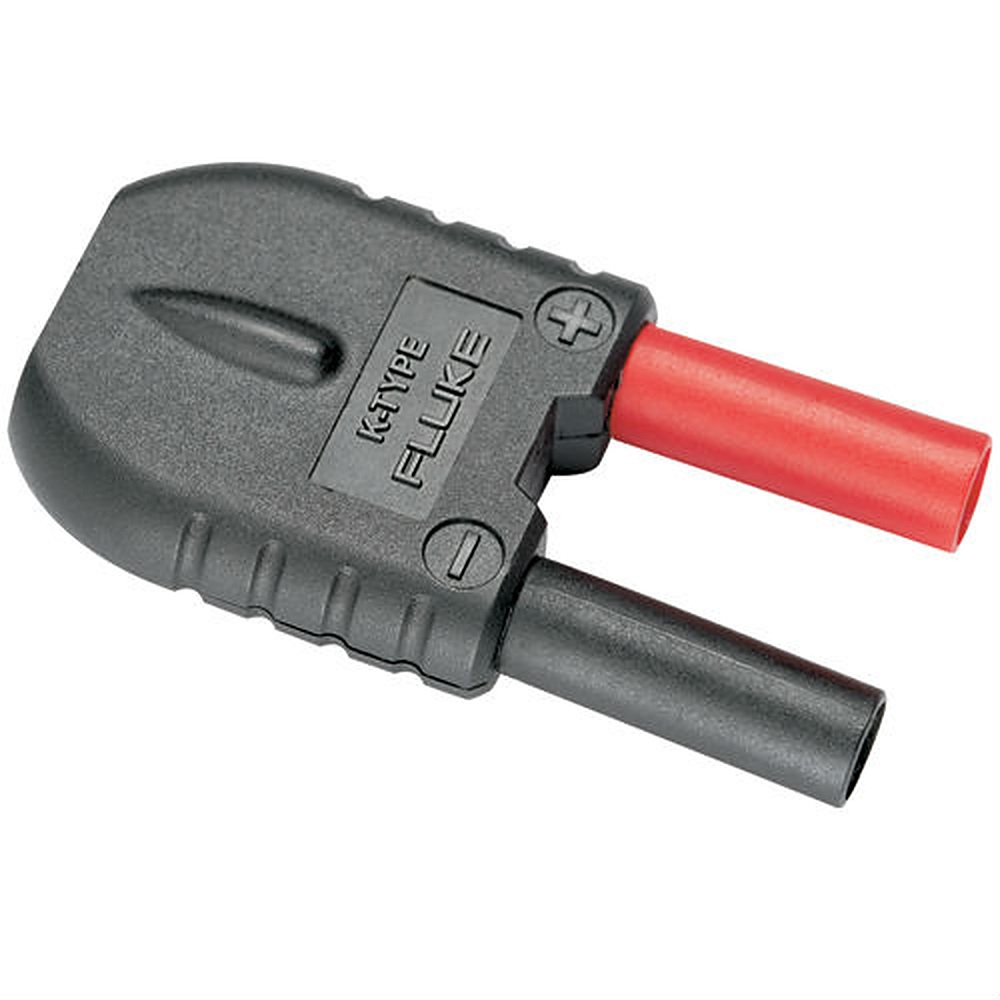

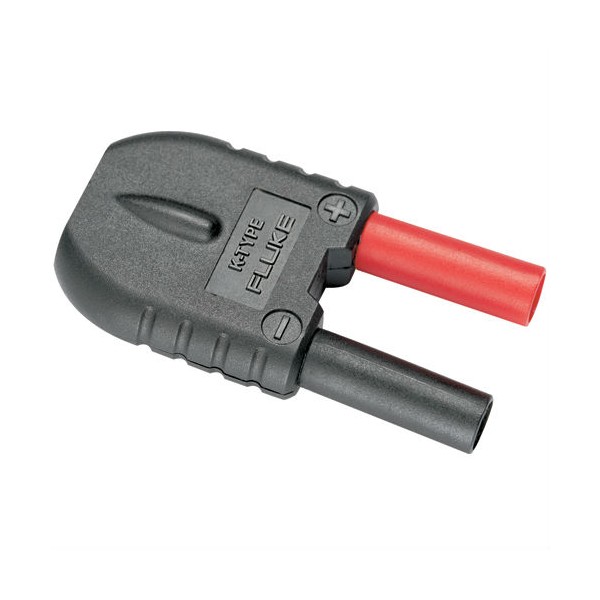

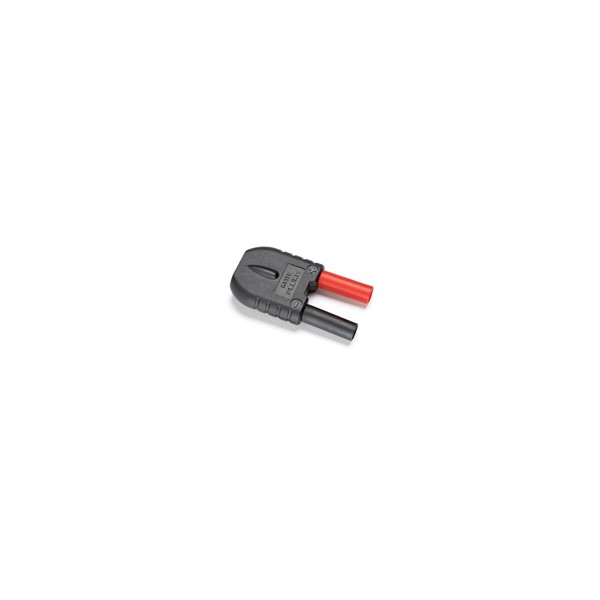

두 개의 바나나 플러그가 나온 열전대 어댑터

타입 선택

700TC1·700TC2
타입별 색 코드

700TC1에는 J 검정, K 노랑, T 파랑, E 보라, R/S 초록, B 또는 CU 흰색, L(J-DIN) 파랑, U(T-DIN) 갈색, C 빨강, N 주황이 각 1개씩 들어 있습니다. 700TC2는 E 보라 1개, J 검정 2개, K 노랑 2개, T 파랑 1개, R/S 초록 1개로, 자주 사용하는 타입 위주로 구성되어 있습니다.

80AK-A는 K형 열전대용이며, 측정 정확도는 함께 사용하는 열전대 프로브에 따라 달라집니다. 저전압 용도(≤30 V ac / 60 V dc)에만 사용하세요.

80PJ-EXT로 열전대 연장

80PJ-EXT는 3 m 열전대선과 커넥터 한 쌍으로 J·K·T 열전대를 연장합니다. 최대 연속 노출 온도가 260 °C이므로, 연장선이 지나는 구간의 온도를 먼저 확인하세요.

사양

열전대 연결 부품 5종
구성과 적용 기기

항목	구성	내용	적용
80CJ-M / 80CK-M	J형 · K형 수 미니 커넥터	J 검정, K 노랑, 세트당 커넥터 2개. J · K선용 등온 나사 단자, 20 AWG 열전대선	80CJ-M: 53 II, 714 / 714B, 726, 753, 754. 80CK-M: 51 II, 53 II, 714 / 714B
700TC1	열전대 플러그 키트	미니 플러그 10개: J 검정, K 노랑, T 파랑, E 보라, R/S 초록, B 또는 CU 흰색, L(J-DIN) 파랑, U(T-DIN) 갈색, C 빨강, N 주황 각 1개	미니 열전대 커넥터를 쓰는 기기
700TC2	열전대 플러그 키트	미니 플러그 7개: E 보라 1, J 검정 2, K 노랑 2, T 파랑 1, R/S 초록 1	미니 열전대 커넥터를 쓰는 기기
80PJ-EXT	연장선 키트	J · K · T 열전대 연장, 열전대선 3 m와 커넥터 한 쌍, 최대 연속 노출 260 °C	J · K · T 열전대
80AK-A	K형 열전대 바나나 어댑터	K형 열전대를 DMM 바나나 단자에 연결, 정확도는 열전대 프로브에 따름, ≤30 V ac / 60 V dc	Fluke 87V, 83V, 177, 179, 287, 289 등

시리즈 공통 사양

항목	사양
보증	5개 제품 모두 1년
80AK-A 용도	≤30 V ac / 60 V dc 저전압
색 코드	J 검정, K 노랑, T 파랑, E 보라, R/S 초록

활용 분야

열전대 커넥터·연장선을
사용하는 현장

J·K 열전대 단자 연결 — 열전대 와이어를 계측기 단자에 체결합니다.
미니 열전대 커넥터 교체 — 미니 커넥터를 사용하는 기기의 플러그를 타입에 맞게 교체합니다.
열전대 길이 연장 — J·K·T 열전대를 3 m 연장선으로 늘립니다.
DMM 온도 측정 — K형 열전대를 80AK-A로 DMM 바나나 단자에 연결합니다.

선택 가이드

연결 작업에 맞는
열전대 부품 선택

이럴 때 (조건)	권장 모델	선택 이유
여러 타입을 한 번에 갖출 때	700TC1	타입 10종의 미니 플러그가 1개씩 들어 있어 여러 타입의 열전대를 다루는 현장에 맞습니다.
자주 사용하는 타입만 갖출 때	700TC2	J·K를 2개씩 포함한 타입 5종, 7개 구성이라 자주 사용하는 타입 위주로 갖춥니다.
K형 열전대를 DMM에 연결할 때	80AK-A	바나나 단자로 K형 열전대를 연결해 DMM으로 온도를 측정합니다.
열전대 길이를 늘릴 때	80PJ-EXT	3 m 열전대선과 커넥터 한 쌍으로 J·K·T 열전대를 연장합니다.
J 또는 K 와이어를 나사 단자로 물릴 때	80CJ-M / 80CK-M	등온 나사 단자와 J·K 색 코드를 갖춘 수 미니 커넥터라 현장에서 와이어를 직접 체결합니다.

구성·옵션

열전대 부품 주문 구성과
보증

모델	구성	보증
80CJ-M / 80CK-M	J형·K형 수 미니 커넥터, 세트당 2개	1년
700TC1	미니 플러그 10개	1년
700TC2	미니 플러그 7개	1년
80PJ-EXT	열전대선 3 m, 커넥터 한 쌍	1년
80AK-A	K형 열전대 바나나 어댑터	1년

열전대 부품과 함께 보는
열전대 커넥터

700TC1과 700TC2는 어떻게 다릅니까?
플러그 개수와 타입 구성이 다릅니다. 700TC1은 10종이 1개씩이고, 700TC2는 E 1개, J 2개, K 2개, T 1개, R/S 1개입니다.
80AK-A를 K형 외 열전대에도 사용할 수 있습니까?
아닙니다. 80AK-A는 K형 열전대용입니다. 다른 타입의 열전대는 호환 여부를 문의해 주시면 안내해 드립니다.
80CJ-M과 80CK-M은 어떤 기기에 맞습니까?
80CJ-M은 53 II, 714 / 714B, 726, 753, 754에 맞고 80CK-M은 51 II, 53 II, 714 / 714B에 맞습니다.
80AK-A의 정확도는 어떻게 정해집니까?
사용하는 열전대 프로브의 사양에 따라 정해집니다. 측정 범위와 정확도도 프로브를 기준으로 판단하세요.
