열전대 타입과 단자에 맞춰
고르는 커넥터·연장선

Fluke 열전대 플러그 · 어댑터 · 연장선

견적 받기

Fluke 국내 공식 대리점

Fluke 80CJ-M·80CK-M, 700TC1, 700TC2, 80PJ-EXT, 80AK-A는 열전대(Thermocouple)를 계측기에 연결하는 미니 커넥터, 타입별 플러그 키트, 연장선, 바나나 어댑터입니다. 열전대 타입과 계측기 입력 단자에 맞는 부품을 고르면 배선과 연장을 현장에서 바로 구성할 수 있습니다.

700TC1에는 열전대 타입 10종의 플러그가 1개씩 들어 있고, 80PJ-EXT는 3 m 열전대선으로 J·K·T 열전대를 연장합니다. 다섯 제품 모두 보증 기간은 1년이며, (주)테솔이 국내에 공식 공급합니다.

10개

700TC1 타입별 플러그 수

7개

700TC2 플러그 수

3 m

80PJ-EXT 열전대선 길이

260 °C

80PJ-EXT 최대 연속 노출 온도

특징

열전대 타입별 색 코드와
커넥터 연결 구성

핵심 특징현장에서 달라지는 점
J · K 등온 나사 단자80CJ-M과 80CK-M은 J·K 와이어를 나사 단자로 체결하므로 현장에서 커넥터를 직접 조립할 수 있습니다.
20 AWG 열전대선 호환20 AWG 열전대선에 맞아 가는 선도 단단히 체결됩니다.
산업 표준 색 코드J는 검정, K는 노랑처럼 표준 색으로 구분되어 타입을 잘못 연결하는 일이 줄어듭니다.
타입별 플러그 키트700TC1은 10종, 700TC2는 7개로 구성되어 미니 커넥터 기기에 필요한 여러 타입의 플러그를 한꺼번에 갖출 수 있습니다.
3 m 연장선 80PJ-EXT열전대선 3 m와 커넥터 한 쌍으로 J·K·T 열전대를 연장합니다.
K형 바나나 어댑터 80AK-AK형 열전대를 DMM 바나나 단자에 연결하면 멀티미터에 온도 측정 기능이 더해집니다.

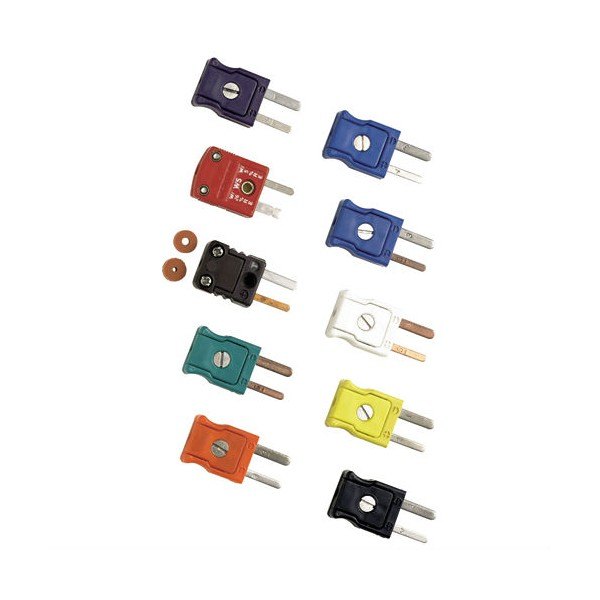

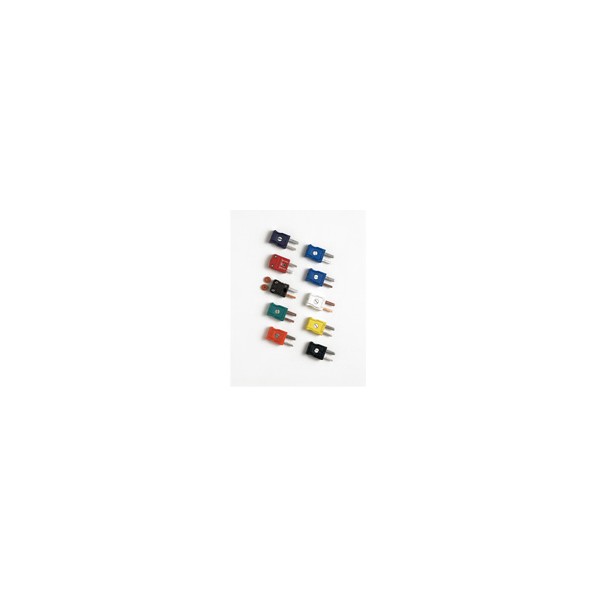

FLUKE 700TC1 - 여러 색상의 미니 열전대 커넥터 구성
여러 색상의 미니 열전대 커넥터 구성

타입 선택

700TC1·700TC2
타입별 색 코드

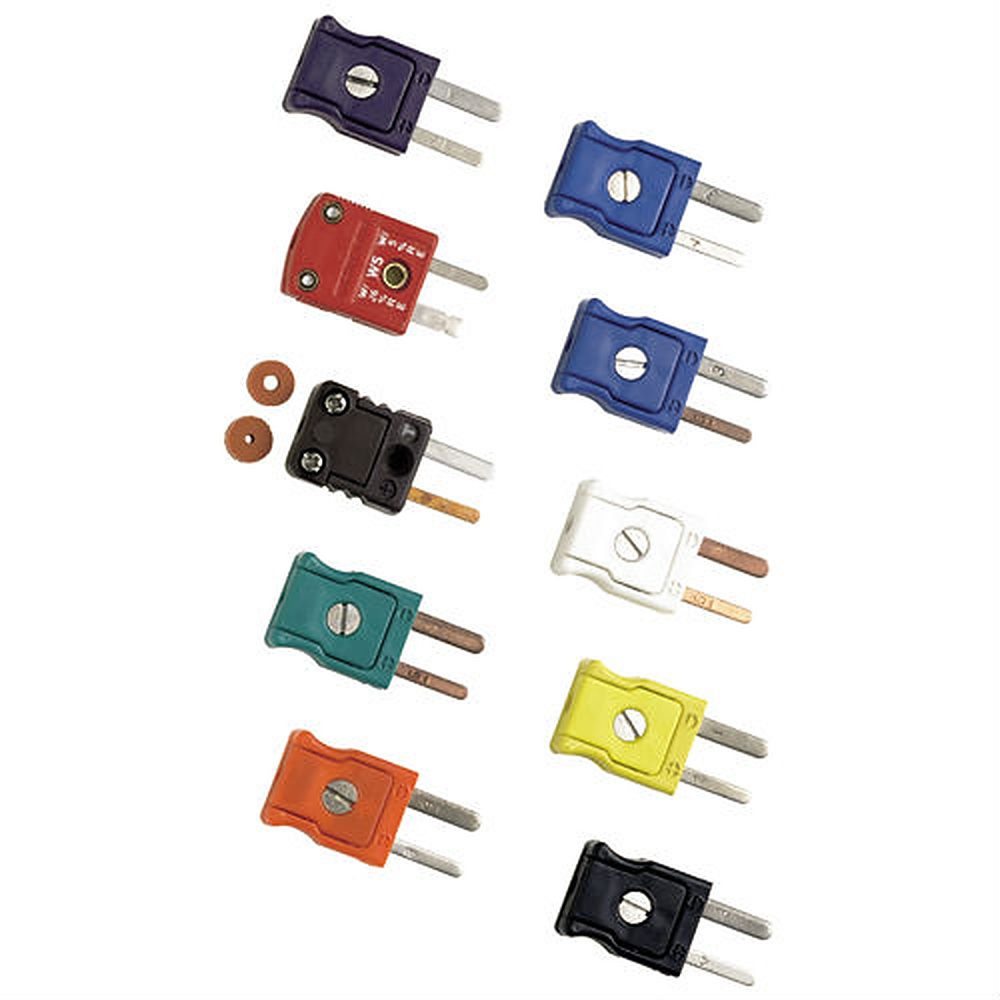

700TC1에는 J 검정, K 노랑, T 파랑, E 보라, R/S 초록, B 또는 CU 흰색, L(J-DIN) 파랑, U(T-DIN) 갈색, C 빨강, N 주황이 각 1개씩 들어 있습니다. 700TC2는 E 보라 1개, J 검정 2개, K 노랑 2개, T 파랑 1개, R/S 초록 1개로, 자주 사용하는 타입 위주로 구성되어 있습니다.

80AK-A는 K형 열전대용이며, 측정 정확도는 함께 사용하는 열전대 프로브에 따라 달라집니다. 저전압 용도(≤30 V ac / 60 V dc)에만 사용하세요.

80PJ-EXT로 열전대 연장

80PJ-EXT는 3 m 열전대선과 커넥터 한 쌍으로 J·K·T 열전대를 연장합니다. 최대 연속 노출 온도가 260 °C이므로, 연장선이 지나는 구간의 온도를 먼저 확인하세요.

사양

열전대 연결 부품 5종
구성과 적용 기기

항목구성내용적용
80CJ-M / 80CK-MJ형 · K형 수 미니 커넥터J 검정, K 노랑, 세트당 커넥터 2개. J · K선용 등온 나사 단자, 20 AWG 열전대선80CJ-M: 53 II, 714 / 714B, 726, 753, 754. 80CK-M: 51 II, 53 II, 714 / 714B
700TC1열전대 플러그 키트미니 플러그 10개: J 검정, K 노랑, T 파랑, E 보라, R/S 초록, B 또는 CU 흰색, L(J-DIN) 파랑, U(T-DIN) 갈색, C 빨강, N 주황 각 1개미니 열전대 커넥터를 쓰는 기기
700TC2열전대 플러그 키트미니 플러그 7개: E 보라 1, J 검정 2, K 노랑 2, T 파랑 1, R/S 초록 1미니 열전대 커넥터를 쓰는 기기
80PJ-EXT연장선 키트J · K · T 열전대 연장, 열전대선 3 m와 커넥터 한 쌍, 최대 연속 노출 260 °CJ · K · T 열전대
80AK-AK형 열전대 바나나 어댑터K형 열전대를 DMM 바나나 단자에 연결, 정확도는 열전대 프로브에 따름, ≤30 V ac / 60 V dcFluke 87V, 83V, 177, 179, 287, 289 등

시리즈 공통 사양

항목사양
보증5개 제품 모두 1년
80AK-A 용도≤30 V ac / 60 V dc 저전압
색 코드J 검정, K 노랑, T 파랑, E 보라, R/S 초록

활용 분야

열전대 커넥터·연장선을
사용하는 현장

  • J·K 열전대 단자 연결 — 열전대 와이어를 계측기 단자에 체결합니다.
  • 미니 열전대 커넥터 교체 — 미니 커넥터를 사용하는 기기의 플러그를 타입에 맞게 교체합니다.
  • 열전대 길이 연장 — J·K·T 열전대를 3 m 연장선으로 늘립니다.
  • DMM 온도 측정 — K형 열전대를 80AK-A로 DMM 바나나 단자에 연결합니다.

선택 가이드

연결 작업에 맞는
열전대 부품 선택

이럴 때 (조건)권장 모델선택 이유
여러 타입을 한 번에 갖출 때700TC1타입 10종의 미니 플러그가 1개씩 들어 있어 여러 타입의 열전대를 다루는 현장에 맞습니다.
자주 사용하는 타입만 갖출 때700TC2J·K를 2개씩 포함한 타입 5종, 7개 구성이라 자주 사용하는 타입 위주로 갖춥니다.
K형 열전대를 DMM에 연결할 때80AK-A바나나 단자로 K형 열전대를 연결해 DMM으로 온도를 측정합니다.
열전대 길이를 늘릴 때80PJ-EXT3 m 열전대선과 커넥터 한 쌍으로 J·K·T 열전대를 연장합니다.
J 또는 K 와이어를 나사 단자로 물릴 때80CJ-M / 80CK-M등온 나사 단자와 J·K 색 코드를 갖춘 수 미니 커넥터라 현장에서 와이어를 직접 체결합니다.

구성·옵션

열전대 부품 주문 구성과
보증

모델구성보증
80CJ-M / 80CK-MJ형·K형 수 미니 커넥터, 세트당 2개1년
700TC1미니 플러그 10개1년
700TC2미니 플러그 7개1년
80PJ-EXT열전대선 3 m, 커넥터 한 쌍1년
80AK-AK형 열전대 바나나 어댑터1년
