제품정보
Fluke 국내 공식 대리점

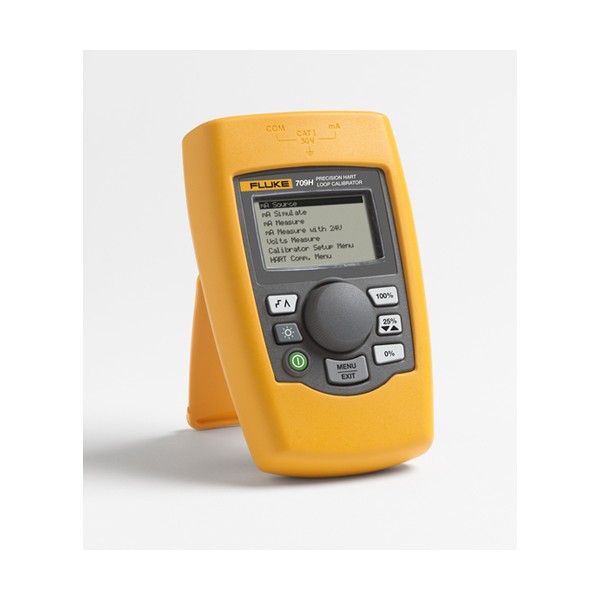

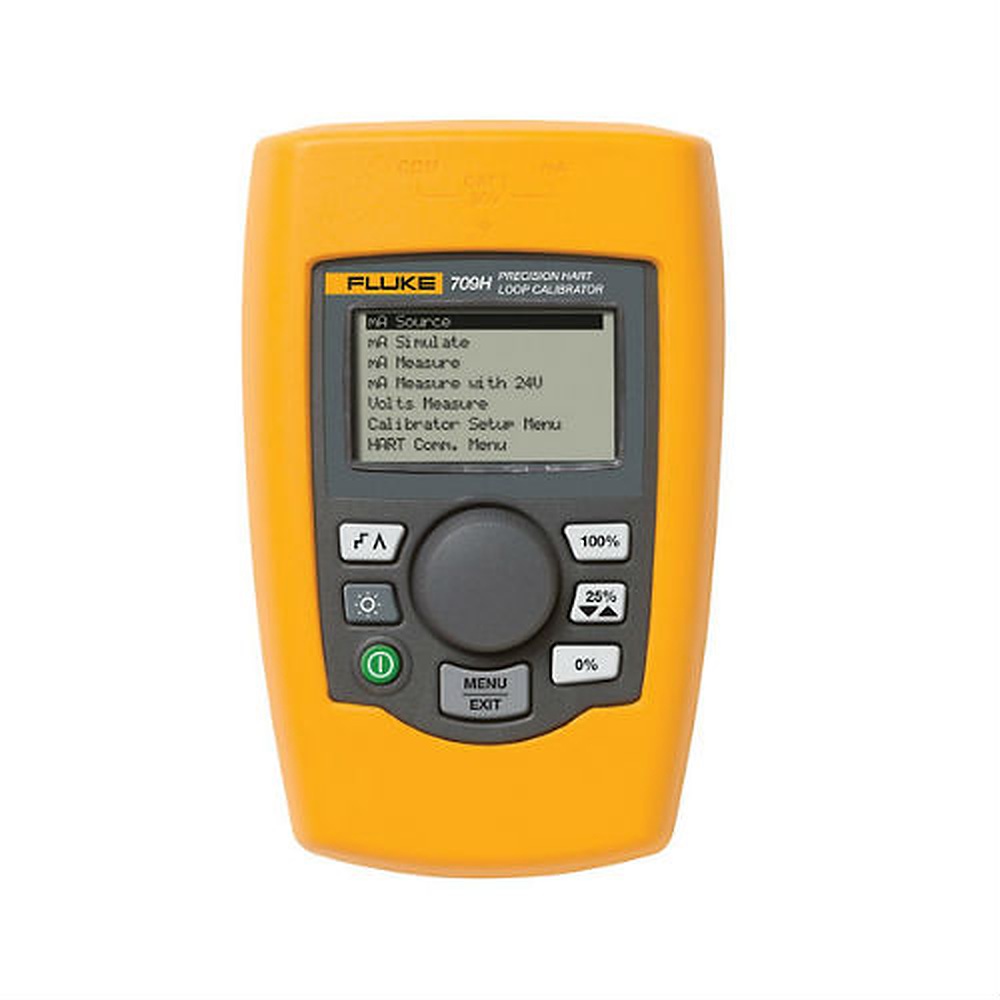

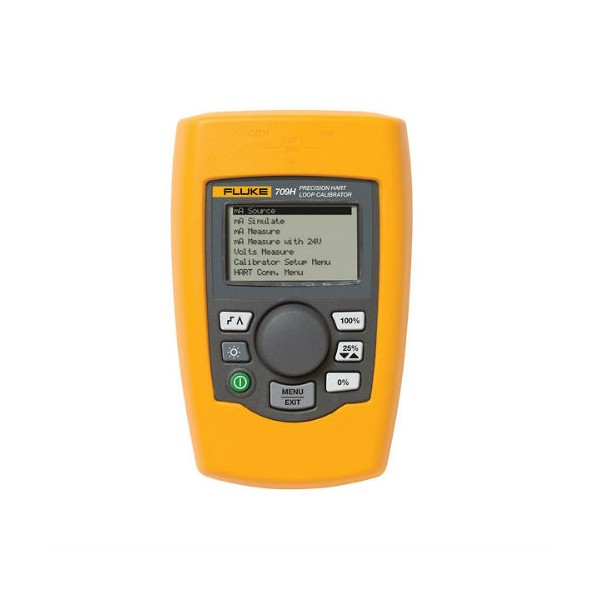

Fluke 709와 709H는 전 범위 0.01 % ± 2 counts 정확도로 4~20 mA 트랜스미터와 제어 루프를 교정하는 정밀 루프 교정기(mA Loop Calibrator)입니다. 709H는 같은 본체에 HART 통신과 250 Ω 저항, 데이터 로깅을 더한 모델입니다.
mA는 0~24 mA 범위를 1 µA 분해능으로 측정·출력합니다. 24 V DC 루프 전원이 20 mA에서 트랜스미터에 전원을 공급하므로 별도 전원 없이 현장 점검을 마칠 수 있습니다. AAA 알카라인 6개로 일반적으로 40시간 동작하는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.
특징
0.01 % 정밀 mA 교정과
709H의 HART
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 로터리 노브 설정 | 노브 하나로 기능을 바꾸므로 장갑을 낀 손으로도 빠르게 설정할 수 있습니다. |
| 2선 연결 | 두 가닥 연결로 측정과 소싱을 모두 하므로 리드를 바꾸지 않고 절차를 이어 갈 수 있습니다. |
| % 키 소스 | % 키로 mA 값을 지정해 밸브와 지시계를 단계별로 시험합니다. |
| -25~125 % 측정 | mA 측정 모드에서 스팬 범위 밖의 값까지 읽으므로 과소·과대 출력 이상을 놓치지 않습니다. |
| 단계·램프 시간 조정 | 단계와 램프 시간을 초 단위로 정해 밸브 응답 속도에 맞춰 시험합니다. |
| HART 명령과 구성 저장 (709H) | HART 장치 구성 파일을 최대 20개 저장해 두므로 트랜스미터를 교체할 때 설정을 빠르게 복원할 수 있습니다. |
709와 709H
HART 지원 여부로 나뉘는
709와 709H
정확도와 루프 전원, 전압 측정, 표시는 두 모델이 같고 HART 통신과 HART 저항 유무만 다릅니다. 일반 4~20 mA 트랜스미터와 제어 루프 위주라면 709로 충분합니다. HART 스마트 트랜스미터의 장치 정보를 읽고 전류를 미세 조정해야 한다면 709H로 주문하세요.
두 모델이 공유하는 기본 기능
두 모델 모두 0~24 mA를 1 µA 분해능으로 측정·출력하고 0~30 V DC를 측정합니다. 24 V DC 루프 전원이 트랜스미터에 전원을 공급하는 동안 128 × 64 픽셀 백라이트 LCD에 값을 표시합니다.
709H 기능
709H의 HART 명령과
로깅 기능
- HART 장치 구성을 최대 20개 저장하고, 709H/TRACK 소프트웨어로 PC에 옮길 수 있습니다.
- 저장한 구성은 .csv나 .txt 파일로 변환할 수 있습니다.
- 로깅 간격은 1~60초 중에서 고를 수 있고, 9,800개 기록이나 99개 세션을 저장합니다. 기록 한 건에는 mA 값과 공정 변수 4개가 들어갑니다.
- 메시지, 태그, 디스크립터, 교정 날짜와 센서 PV, PV 출력 정보를 읽고 PV 상한·하한 범위를 기록합니다.
- 고정 전류 모드를 실행하고 종료하며 영점 오프셋을 설정합니다.
- DAC 제로 트림(4 mA)과 게인 트림(20 mA)을 실행합니다.
교정 관리
0.01 % 기준의
정기 교정
0.01 % ± 2 counts 정확도는 23 °C ± 5 °C 조건 기준이므로, 교정 때마다 같은 조건에서 오차를 확인하세요. 두 모델 모두 NIST 소급 교정 성적서가 데이터와 함께 들어 있으니 이 성적서를 최초 기준 이력으로 보관합니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
사용 방법
Fluke 709H
HART 연결과 709H/TRACK 기록
Fluke 709H는 내장 250 Ω 저항과 24 V 루프 전원으로 HART 트랜스미터와 통신하고, 측정값을 1~60초 간격으로 기록합니다. 옵션 709H/TRACK 소프트웨어와 케이블로 HART 기기 구성과 기록을 PC에 옮깁니다. HART와 로깅이 없는 709는 PC 연결 없이 사용합니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| 709H/TRACK (옵션) | HART 기기 20대의 약 40개 파라미터 구성 저장, mA·PV 로깅 데이터를 스프레드시트로 내보내기 |
| Quick-Set 로터리 엔코더 노브 | 측정·출력 설정 조작 |
| 250 Ω HART 저항 | 루프에 HART 저항이 없을 때 선택해 사용 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | 두 선 연결로 709H를 트랜스미터 루프에 연결하세요. |
| 2 | 루프 전원이 없으면 709H의 24 V 루프 전원을 켜고, HART 통신에 저항이 필요하면 내장 250 Ω 저항을 선택합니다. |
| 3 | HART 통신으로 트랜스미터의 장치 정보를 읽고 진단 시험이나 교정 트림을 진행하세요. |
| 4 | 로깅 간격을 1~60초에서 정해 기록을 시작합니다. 샘플마다 709H 측정값과 공정 변수 4개가 함께 저장됩니다. |
| 5 | 709H/TRACK을 설치한 PC에 케이블로 연결해 구성 정보와 로깅 데이터를 옮기세요. |
709H는 HART universal 명령과 common practice 명령 가운데 일부만 지원합니다.
사양
709와 709H
모델 비교 사양
| 항목 | 709 | 709H |
|---|---|---|
| HART 통신 | 해당 없음 | HART universal·common practice 명령 일부 지원 |
| HART 저항 | 해당 없음 | 250 Ω 내장 (선택 사용) |
| HART 장치 구성 저장 | 해당 없음 | 최대 20개, 709H/TRACK으로 PC 전송 |
| 데이터 로깅 | 해당 없음 | 1 ~ 60초 간격, 9,800 기록 또는 99세션 |
| 전용 구성품 | AC175 악어 클립, TL75 테스트 리드, 소프트 케이스 | 754-8016 악어 클립 세트, 75X-8014 스택형 리드 세트, TP220-4201 테스트 프로브, AC280-5001 SureGrip 후크 클립, 소프트 케이스 |
709·709H 공통 사양
| 항목 | 사양 |
|---|---|
| mA 범위 | 0 ~ 24 mA, 1 µA |
| V 측정 | 0 ~ 30 V DC, 1 mV |
| 정확도 | 0.01 % ± 2 counts, 전 범위 (23 °C ± 5 °C) |
| 기능 | mA 소스, 시뮬레이트, 측정, V 측정 |
| 시작 모드 | 0 ~ 20 mA 또는 4 ~ 20 mA 선택 |
| mA 측정 모드 | 스팬의 -25 ~ 125 %, 24 V DC 루프 전원 병행 |
| 루프 전원 | 24 V DC (20 mA에서) |
| 단계 · 램프 시간 | 초 단위로 조정 |
| 자동 꺼짐 | 지원, 최대 30분까지 조정 |
| 연결 방식 | 모든 측정에 2선 연결 |
| 표시 | 128 × 64 픽셀 LCD, 백라이트 |
| 전원 | AAA 알카라인 6개 (장착) |
| 전지 수명 | 일반 40시간 |
| 외형 치수 / 무게 | 15 × 9 × 3 cm / 0.3 kg |
| 동작 온도 | -10 ~ 55 °C |
| 습도 | 10 ~ 95 %, 비응축 |
| 안정도 | 20 ppm F.S./°C (-10 ~ 18 °C, 28 ~ 55 °C) |
| 과전압 보호 | 240 V AC |
| 과부하 전류 보호 | 28 mA DC |
| EMC | EN 61326 Annex A (휴대용 기기) |
| 보증 | 3년 |
| 공통 구성품 | AAA 알카라인 6개(장착), 제품 매뉴얼 CD-ROM, 퀵 레퍼런스 가이드, 안전 정보, NIST 소급 교정 성적서(데이터 포함) |
활용 분야
정밀 루프 교정이
필요한 현장
- 4~20 mA 트랜스미터 점검 — 측정 모드로 트랜스미터 출력을 읽어 0 %와 100 % 지점을 확인합니다.
- 제어 루프 시험 — % 키로 mA를 출력해 지시계와 입력 계기의 응답을 점검합니다.
- 밸브 응답 확인 — 단계와 램프로 밸브 포지셔너의 동작을 단계별로 시험합니다.
- HART 트랜스미터 서비스 — 709H로 장치 정보를 읽고 DAC 트림으로 mA 출력을 조정합니다.
선택 가이드
709·709H와
인접 모델 비교
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 일반 4~20 mA 트랜스미터와 제어 루프만 다룰 때 | Fluke 709 | HART 없이 0.01 % ± 2 counts 정밀 교정에 집중한 모델이라 일반 루프 점검에 충분합니다. |
| HART 스마트 트랜스미터를 교정하고 로깅할 때 | Fluke 709H | 250 Ω 저항과 HART 명령, 9,800 기록 로깅을 갖춰 HART 스마트 트랜스미터 작업에 맞습니다. |
| 정확도 0.015 % 수준의 휴대형이면 충분할 때 | Fluke 707 | 판독값의 0.015 % + 2 LSD 정확도에 한 손 조작에 맞춘 모델입니다. |
| HART 스마트 밸브 시험이 필요할 때 | Fluke 710 | 시그니처·스텝·속도·범프 밸브 시험을 갖춰 HART 스마트 밸브 진단에 맞습니다. |
구성·옵션
모델별 구성품과
공통 품목
- 709 — AC175 악어 클립, TL75 테스트 리드, 소프트 케이스.
- 709H — 754-8016 악어 클립 세트, 75X-8014 스택형 리드 세트, TP220-4201 테스트 프로브, AC280-5001 SureGrip 후크 클립, 소프트 케이스.
- 공통 — AAA 알카라인 6개(장착), 매뉴얼 CD-ROM, 퀵 레퍼런스 가이드, 안전 정보, NIST 소급 교정 성적서.
- 선택 — 709H/TRACK 소프트웨어와 케이블(별도 주문).

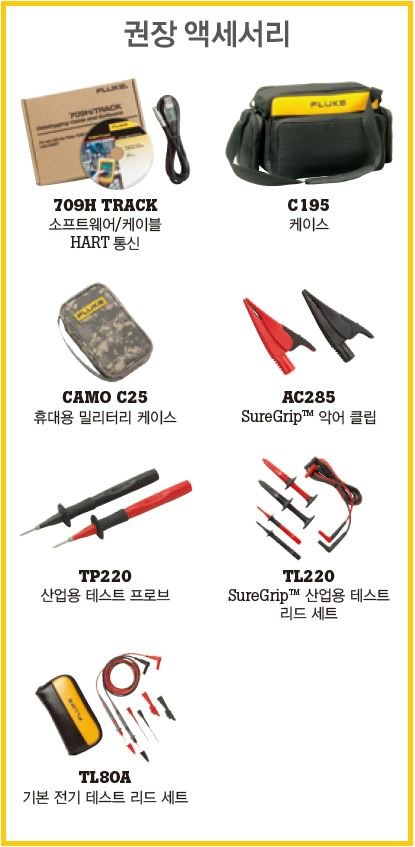

테스트 리드와 악어 클립, 케이스 등 권장 액세서리
관련 제품
709·709H와 함께 보는
루프 교정기
709로 HART 트랜스미터를 다룰 수 있습니까?
아닙니다. HART 통신과 HART 저항은 709H에만 있으므로 HART 트랜스미터를 다룬다면 709H로 주문하세요.
709H는 모든 HART 명령을 지원합니까?
아닙니다. HART universal 명령과 common practice 명령 가운데 선택된 일부를 지원합니다.
709로 전압 신호도 출력할 수 있습니까?
아닙니다. 709의 V 기능은 0~30 V DC 측정 전용입니다. mV·V를 출력해야 한다면 Fluke 715를 검토하세요.
709H로 밸브 시험도 할 수 있습니까?
아닙니다. 전용 밸브 시험은 Fluke 710에 있으며, 710은 HART 스마트 밸브의 시그니처·스텝·속도·부분 스트로크 시험을 진행합니다.
709와 709H는 전지로 몇 시간 동작합니까?
AAA 알카라인 6개로 일반적으로 40시간 동작하며, 709와 709H가 같습니다.
제품 사양
Detailed Specifications | |
Functions | mA source, mA simulate, mA read, mA read/loop power, and volts read. |
Ranges | mA (0 to 24mA) and Volts (0 to 30VDC) |
Resolution | 1 µA on mA ranges and 1 mV on voltage range |
Accuracy | 0.01% +/- 2 counts, all ranges (@23° +/- 5°C) |
Operating Temperature Range | -10 °C to 55 °C (14 °F to 131°F) |
Humidity Range | 10 to 95% non-condensing |
Stability | 20 ppm of F.S. /°C from -10°C to 18°C and 28°C to 55°C |
Display | 128 x 64 pixels, LCD Graphic w/backlight, .34 high digits |
Power | 6 AAA alkaline |
Battery Life | 40 hours typical |
Loop Compliance Voltage | 24VDC @ 20mA |
Over-Voltage Protection | 240 VAC |
Overload Current Protection | 28 mA DC |
EMC | EN61326 Annex A (Portable Instruments) |
Dimensions (L x W x D) | 15 cm x 9 cm x 3 cm (6 x 3.6 x 1.3) |
Weight | 0.3 kg (9.5 ounces) |
Included Accessories | NIST traceable calibration certificate with data, batteries, test leads, and manual |
Warranty | Three year |
