24 V
20 mA에서 250 Ω을 구동하는 루프 전원
구매 및 배송
정확한 배송 기간은 주문 완료 후 안내드립니다. 배송기간 : 주문 후 10일 전후
제품정보
Fluke 국내 공식 대리점
Fluke 789 ProcessMeter는 CAT IV 600 V / CAT III 1000 V 등급 디지털 멀티미터에 24 V 루프 전원과 mA 소스·시뮬레이트 기능을 더한 프로세스미터(루프 교정기 겸용 멀티미터)입니다. 2선식 트랜스미터에 전원을 공급하면서 mA를 읽고, 분전반 전압 점검까지 한 대로 처리합니다.
전압은 1000 V까지 True-RMS로 측정하고, mA 출력은 스팬의 0.05 % 정확도로 20 mA에서 1200 Ω까지 구동합니다. 그만큼 현장에 멀티미터와 전원, 저항기를 따로 챙겨 갈 일이 줄어듭니다. 측정 모드에서 AA 전지 4개로 일반 140시간 동작하는 이 프로세스미터는 (주)테솔이 국내에 공식 공급합니다.
특징
전기·루프 점검을 겸하는
789 프로세스미터
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| 24 V 루프 전원 | 트랜스미터에 24 V를 공급하면서 바로 mA를 읽기 때문에 외부 전원과 멀티미터를 직렬로 잇는 배선 작업이 필요 없습니다. |
| 250 Ω HART 저항 | 내장 저항을 켜고 HART 커뮤니케이터를 루프에 연결하기만 하면 되므로 별도 저항을 준비할 필요가 없습니다. |
| 0 %·100 % 버튼 | 버튼 하나로 4 mA와 20 mA를 오갈 수 있어 영점과 스팬 확인이 빨라집니다. |
| True-RMS 1000 V 측정 | 분전반 전압을 실제 RMS로 측정하므로 왜곡 파형에서도 오차가 줄어듭니다. |
| 듀얼 디스플레이와 자동 스텝·램프 | mA 값과 범위 %를 한 화면에서 함께 읽고 출력을 자동으로 단계 변화시키므로, 선형성 시험을 혼자서도 진행할 수 있습니다. |
| 적외선 포트와 외부 교체형 퓨즈·배터리 | 측정값은 PC로 옮기고 퓨즈와 배터리는 본체를 열지 않고 바꿀 수 있어 현장 복구가 빠릅니다. |

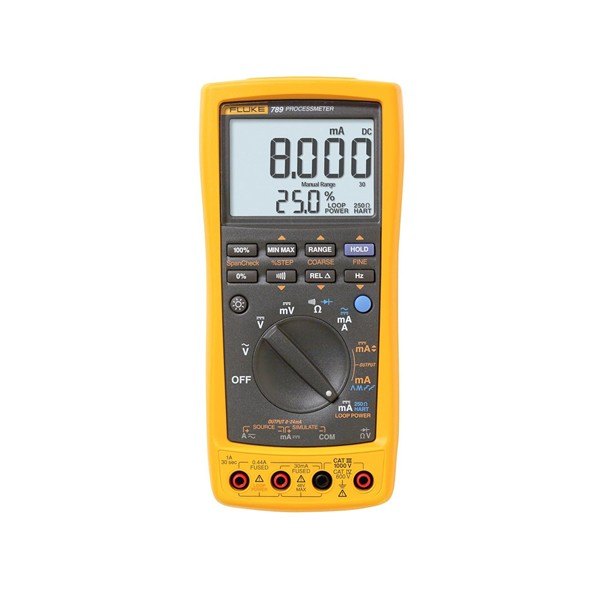

표시창과 버튼, 로터리 스위치가 보이는 본체 전면
루프 점검
루프 전원과 HART 저항
사용 순서
2선식 트랜스미터 점검은 루프 전원을 켠 상태에서 mA를 측정하는 것으로 시작합니다. 루프 전원은 20 mA에서 250 Ω 부하에 최소 24 V를 공급합니다. HART 커뮤니케이터를 함께 사용할 때는 250 Ω 저항을 켜고 커뮤니케이터를 루프에 연결하세요. 789에는 HART 통신 기능이 없으므로 통신 설정은 커뮤니케이터에서 진행합니다.
- mA 소스: 0~20 mA 또는 4~20 mA를 출력하며 20 mA에서 1200 Ω까지 구동합니다.
- 시뮬레이트: 외부 루프 전원에 직렬로 연결해 트랜스미터 자리를 대신합니다.
- 대전류 측정: 0~1 A AC 또는 DC를 1 mA 분해능으로 읽습니다.

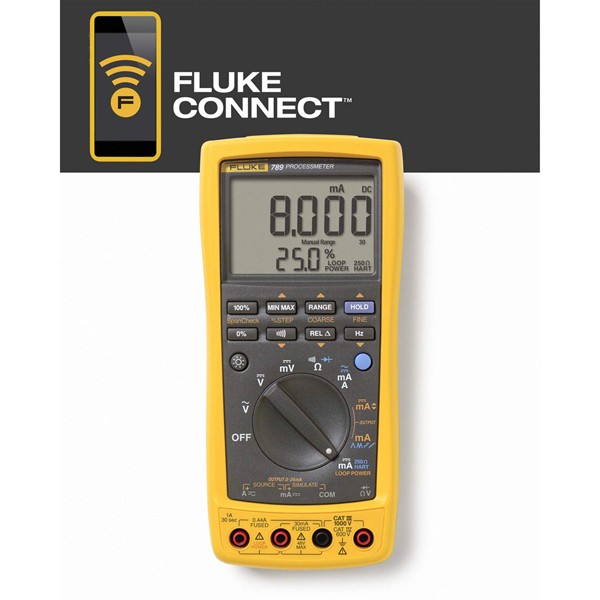

Fluke Connect 연동과 전지 수명
별매 IR3000FC 모듈을 장착하면 Fluke Connect로 측정값을 휴대폰에 보낼 수 있고, 적외선 포트로는 FlukeView Forms V2.1에서 데이터를 정리합니다. 전지는 AA 4개로 측정 모드 일반 140시간, 20 mA 소스 일반 10시간 동작합니다.
교정 관리
789 정확도 유지와
정기 교정
주변 온도가 18 °C 미만이거나 28 °C를 넘으면 1 °C마다 지정 정확도에 0.05를 곱한 값이 오차에 더해집니다. 멀티미터 기능과 mA 출력은 함께 주기적으로 교정해 오차를 확인하고, 교정 성적서와 기준기 소급성 기록을 보관하세요. 789의 교정은 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

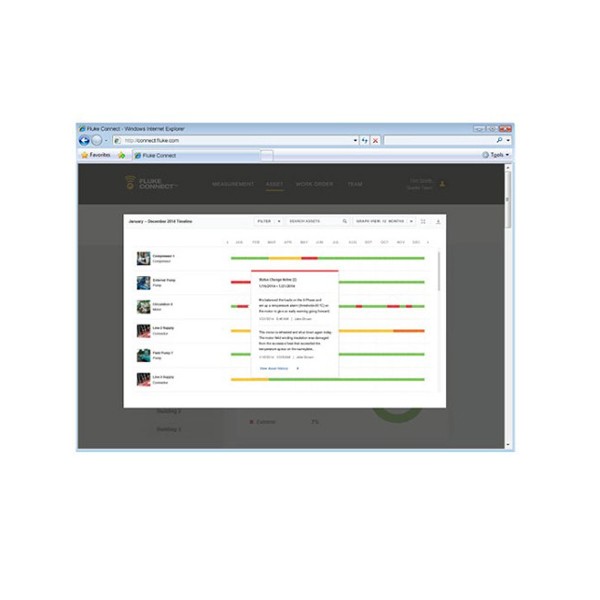

웹 브라우저의 측정 데이터 목록 화면
사양
789 측정·출력 기능과
일반 사양
| 항목 | 사양 |
|---|---|
| V DC | 400.0 mV ~ 1000 V, 분해능 0.1 mV ~ 1 V, 0.1 % + 1 LSD |
| V AC (True-RMS) | 400.0 mV ~ 1000 V, 0.7 % + 2 |
| mA DC | 0 ~ 30 mA, 0.001 mA, 0.05 % + 2 LSD |
| 전류 (대전류) | DC 0 ~ 1 A, 1 mA, 0.2 % + 2 LSD / AC 0 ~ 1 A, 1 mA, ±1 % + 2 LSD (25 Hz ~ 2 kHz) |
| 저항 | 40 MΩ까지, 0.2 % + 1 LSD |
| 주파수 | 0.5 Hz ~ 20 kHz, 0.005 % + 1 LSD |
| 연속성 | 100 Ω 미만에서 알림음 |
| 다이오드 테스트 | 2.0 V, 전압 강하 표시 |
| mA 출력 · 시뮬레이트 | 0.000 ~ 20.000 mA 또는 4.000 ~ 20.000 mA, 0.001 mA, 스팬의 0.05 % |
| mA 출력 구동 | 20 mA에서 1200 Ω |
| 루프 전원 | 최소 24 V (20 mA에서 250 Ω) |
| HART 저항 | 250 Ω 내장 (선택 사용) |
| 스팬 체크 버튼 | 0 % · 100 % |
| 표시 | 듀얼 디스플레이, 백라이트 2단계, 범위 %와 전류 동시 표시 |
| 자동 기능 | 자동 스텝, 자동 램프 |
| 통신 | 적외선 포트 (FlukeView Forms V2.1) |
| 작동 온도 / 보관 온도 | -20 ~ 55 °C / -40 ~ 60 °C |
| 습도 (비응축) | 30 °C까지 95 %, 40 °C까지 75 %, 50 °C까지 45 %, 55 °C까지 35 % |
| 온도 계수 | 18 °C 미만 · 28 °C 초과 시 °C당 정확도 × 0.05 |
| 전기 안전 | IEC 61010-1 (오염도 2), ANSI/ISA S82.01-1994, C22.2 No. 1010.1-92 |
| 과전압 범주 | IEC 61010-2-033 CAT IV 600 V / CAT III 1000 V |
| 최대 전압 | 1000 V rms |
| 충격 · 진동 | 랜덤 2 g, 5 ~ 500 Hz, 1 m 낙하 시험 |
| 전원 / 전지 수명 | AA 알카라인 4개 / 측정 일반 140시간, 20 mA 소스 일반 10시간 |
| 유지보수 | 외부 접근형 퓨즈 · 배터리 |
| 외형 치수 / 무게 | 50 × 100 × 203 mm / 600 g |
| 보증 | 3년 |
| 구성품 | 789 본체, AC175 악어 클립 1세트, TL71 테스트 리드 세트, AA 알카라인 전지 4개(장착), 퀵 레퍼런스 가이드 |
| 별매 | IR3000FC 모듈 |

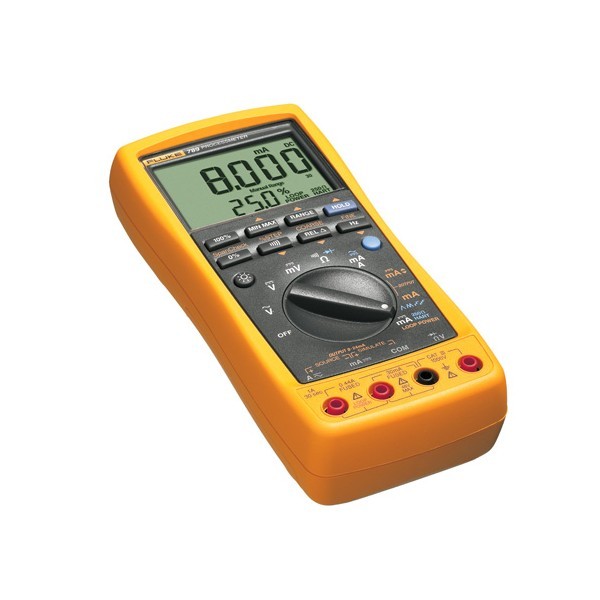

비스듬한 각도에서 본 본체 외형
활용 분야
전기와 계장을 함께
점검하는 현장
- 2선식 트랜스미터 점검 — 루프 전원을 공급하면서 현장에서 mA를 읽습니다.
- HART 설정 준비 — 250 Ω 저항을 켜고 HART 커뮤니케이터를 루프에 연결합니다.
- 계장 루프 교정 — 4 mA와 20 mA 신호를 번갈아 넣어 계기의 입력 응답을 확인합니다.
- 전기 기본 점검 — 전압, 저항, 연속성을 같은 계측기로 확인합니다.

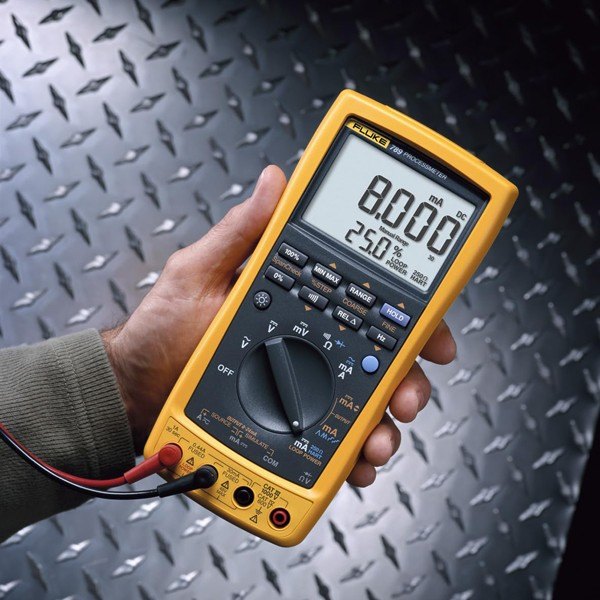

한 손으로 본체를 잡고 리드를 연결한 모습
선택 가이드
789·787B·715
작업별 선택 기준
| 이럴 때 (현장 조건) | 권장 모델 | 선택 이유 |
|---|---|---|
| 트랜스미터에 전원을 공급하며 전류를 읽을 때 | Fluke 789 | 20 mA에서 250 Ω 부하에 최소 24 V를 공급하므로 외부 전원 없이 트랜스미터를 점검할 수 있습니다. |
| HART 커뮤니케이터를 루프에 연결할 때 | Fluke 789 | 250 Ω HART 저항을 내장해 커뮤니케이터를 바로 연결하고, 0 %·100 % 스팬 체크 버튼으로 영점과 스팬도 확인합니다. |
| 전기 점검과 mA 출력만 필요할 때 | Fluke 787B | mA 출력 정확도는 789와 같지만 루프 전원과 HART 저항이 없어, 전원 공급이 필요 없는 작업에 맞습니다. |
| mV·V 출력이 필요한 교정 작업일 때 | Fluke 715 | 멀티미터 기능 대신 mV·V 출력을 갖춘 전압·mA 교정기라 전압 신호를 교정할 때 맞습니다. |

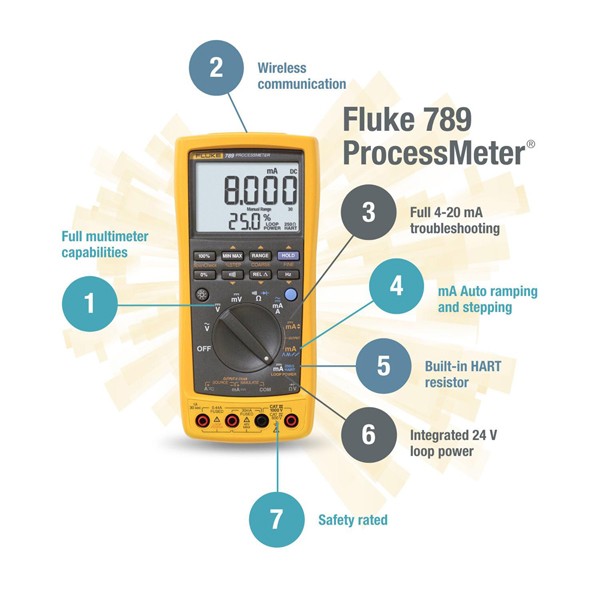

본체 주요 기능 위치를 번호로 표시한 설명도
구성·옵션
789 기본 구성과
IR3000FC 모듈
- 기본 구성 — 789 본체, AC175 악어 클립 1세트, TL71 테스트 리드 세트, AA 알카라인 전지 4개(장착), 퀵 레퍼런스 가이드.
- 별매 — IR3000FC 모듈(Fluke Connect 연동).
- 전원·보증 — AA 알카라인 전지 4개로 동작하며 보증 기간은 3년입니다.

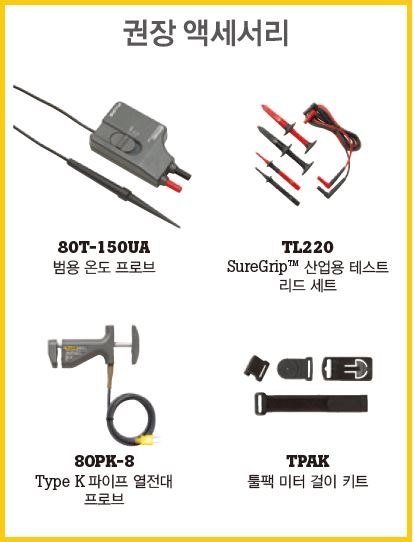

온도 프로브와 테스트 리드 등 권장 액세서리
관련 제품
789와 함께 보는
루프·전압 교정기
- Fluke 787B 프로세스미터
- Fluke 710 mA 루프 밸브 테스터
- Fluke 709 / 709H 정밀 루프 교정기
- Fluke 715 전압·mA 교정기
Fluke 789 하나로 HART 트랜스미터를 설정할 수 있습니까?
아닙니다. 789에는 250 Ω HART 저항만 내장되어 있고, HART 통신은 별도 HART 커뮤니케이터로 진행합니다. 저항을 켜면 커뮤니케이터를 루프에 바로 연결할 수 있습니다.
789 대신 787B를 선택해도 됩니까?
트랜스미터에 전원을 공급해야 한다면 789를 선택하세요. 787B에는 루프 전원과 HART 저항이 없어 전기 점검과 mA 출력 위주의 작업에 맞습니다.
Fluke 789와 715는 어떤 점이 다릅니까?
789는 멀티미터 겸용이고 715는 전압·mA 교정기입니다. 전기 측정까지 한 대로 하려면 789를, mV·V 출력이 필요하면 715를 검토하세요.
789 전지는 얼마나 사용할 수 있습니까?
측정 모드에서 일반 140시간, 20 mA 소스에서 일반 10시간입니다. 전지와 퓨즈는 본체를 열지 않고 외부에서 교체할 수 있습니다.
