Druck ADTS 405 / ADTS 405F 고성능 항공기 고도계/속도계 교정 시스템

MODEL: ADTS 405 / ADTS 405F
브랜드

제품문의 구매하기

항공기 고도계·속도계를
점검하는 에어데이터 시험기

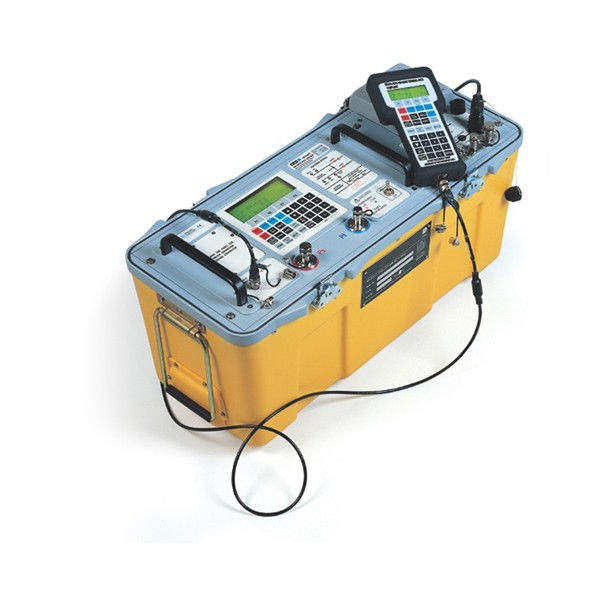

Druck ADTS 405 MkII 에어데이터 시험 장비

견적 받기

Druck ADTS 405 MkII는 TERPS 공진 실리콘 센서로 정압(Ps)과 피토(Pt)를 함께 시험하는 2채널 에어데이터 시험 장비(Pitot-Static Tester)입니다. 고도계 · 속도계 · 마하계 · 승강계와 에어데이터 컴퓨터를 RVSM 기준에 맞춰 점검합니다.

고도 정확도는 해수면 0.9 m이고 정압 센서는 ±0.1 mbar이며, 정확도에 12개월 드리프트까지 포함되어 1년 단위 재교정 계획이 단순합니다. 격납고의 랙형 405RS와 비행장의 이동형 405F로 나뉘는 이 시험 장비는 (주)테솔이 국내에 공식 공급합니다.

0.9 m

해수면 고도 정확도

±0.1 mbar

정압 센서 정확도

10 ~ 1,000 kt

속도 범위 (선택 구성)

40 ppm 이내

제어 안정도

특징

정압 · 피토를
한 장비로

핵심 특징	현장에서 달라지는 점
정압 · 피토 2채널	Ps와 Pt를 같은 조건에서 함께 발생시키고 측정하므로 고도계와 속도계를 연달아 점검해도 연결을 다시 바꾸지 않습니다.
드리프트 포함 정확도	12개월 드리프트까지 포함한 값이라 점검 허용오차 계산이 단순하고 재교정 주기를 12개월로 잡습니다.
고도 -914 ~ 24,384 m	낮은 활주로 고도부터 고고도 운용 계기까지 한 대로 점검합니다.
승강률 · 마하 · EPR 표시	고도와 속도 외에 승강률, 마하, 엔진 압력비(EPR)를 같은 화면에서 확인합니다.
계기 보호 한계	항공기 종류에 맞게 한계를 미리 프로그램하므로 과압으로 계기를 손상시키는 조작 실수를 막습니다.
내장 자체 시험	전기 · 공압 계통을 내장 루틴으로 점검하고 결과를 보고해 시험 전 장비 상태를 확인합니다.

형식 선택

랙형 405RS와
이동형 405F

원격 단말로 조종석에서 단독 점검

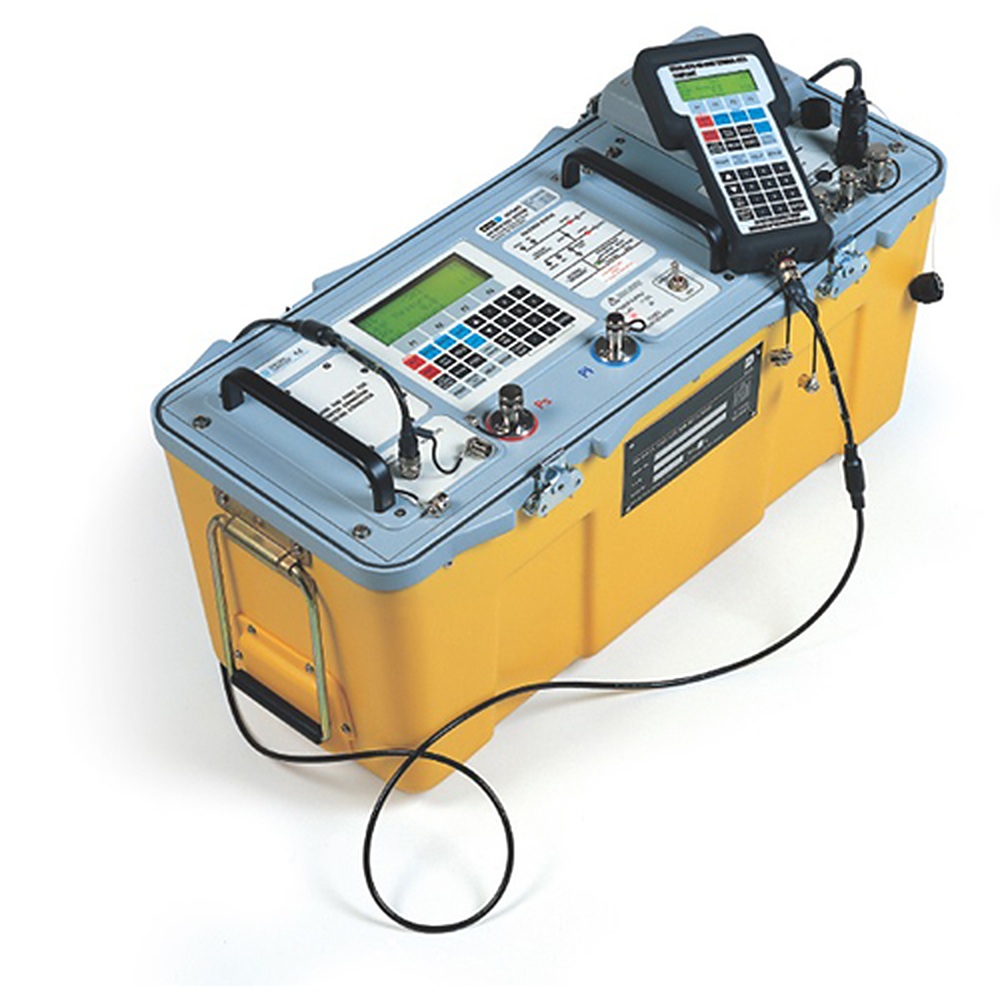

405F는 원격 단말이 기본이라 조종석에서 값을 확인하며 한 사람이 점검을 마칩니다. 단말 케이블은 18 m와 2 m이고 50 m 케이블은 옵션입니다. 랙형 405RS는 압력 · 진공 공급이 별도이므로 랙 공급 장치 PV103R 옵션을 함께 검토하세요.

운용 조건

공급 압력과
연결 규격

압력원은 지정 압력 범위의 125 %까지 필요하고 공급 매체는 건조 공기입니다. 후면에는 진공 AN-6와 압력 AN-4 피팅이, 전면에는 2.5 m 호스와 교체형 필터가 있습니다. 고도 32,004 m(105,000 ft)까지 시험하려면 적합한 진공 펌프가 필요합니다.

교정 관리

시험 장비 자체의
교정 이력

항공 계기의 합부 판정은 시험 장비의 정확도에 의존하므로 장비 자체의 교정 이력이 기록의 근거가 됩니다. 정확도에 12개월 드리프트가 포함되어 있어 점검 주기는 12개월로 관리하세요. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내합니다.

사용 방법

ADTS 405 MkII
IEEE 488 설정과 SCPI 명령 예시

ADTS 405 MkII는 옵션 IEEE 488(GPIB) 인터페이스를 달면 SCPI 명령으로 원격 제어할 수 있습니다. 고도 목표값 지정, 현재값 읽기, 제어 상태 전환을 컴퓨터 프로그램으로 처리합니다.

소프트웨어·도구	하는 일
IEEE 488 인터페이스(옵션)	GPIB 포트. 전면 또는 후면 커넥터에 연결하며 SCPI/OPT2 메뉴에서 SCPI 선택
SCPI 언어	SOUR, MEAS, UNIT, CALC 계열 명령으로 제어

처음 연결하는 순서

순서	할 일
1	IEEE 488 옵션이 설치된 본체를 GPIB 케이블로 컴퓨터의 GPIB 인터페이스에 연결합니다.
2	F1을 누른 채 SETUP(CONFIG)을 누르고 MORE > DISPLAY/OPTION > OPTIONS > IEEE 488 > SCPI/OPT2에서 SCPI를 선택합니다.
3	같은 IEEE 488 메뉴의 DEVICE ADDR에서 0~30 사이 주소를 입력합니다.
4	QUIT 후 ENTER를 눌러 변경을 확정합니다. 본체가 재부팅됩니다.
5	제어기에서 SOURce:STATe CONTROL을 보낸 뒤 SOUR:PRES 명령으로 목표값을 지정하세요.

ADTS 405 MkII SCPI 명령 예시

명령	하는 일
SOURce:STATe CONTROL	컨트롤러를 제어 상태로 전환(SOUR:PRES 사용 전 필요)
SOUR:PRES alt,20000	고도 목표값 지정
MEAS:PRES? alt	현재 고도 읽기
UNITs:AERonautical FTKNTS	고도와 속도 단위를 ft, kt로 설정
CALCulate:ACORrection?	고도 보정값 읽기

이산형 파라미터는 약어 없이 정확히 입력해야 합니다. 설치한 본체의 통신 매뉴얼(K0157)을 함께 확인하세요.

SOUR:PRES는 컨트롤러가 ON 상태일 때 사용합니다. 한계값 설정 명령(SOUR:LIM:MAX:PRES 등)은 비밀번호로 보호됩니다.

사양

405RS와 405F
비교 사양

항목	405RS (랙형)	405F (이동형)
형태	19인치 랙 모듈	바퀴 달린 이동형 케이스
외형 치수 (W×D×H)	485 × 270 × 305 mm	762 × 320 × 480 mm
무게	13 kg	35 kg
압력 · 진공 공급	별도 (PV103R 랙 공급 장치 옵션)	내장
전원	100/120/230 V ac 50/60 Hz 또는 115 V ac 400 Hz, 최대 400 VA	100/120/230 V ac 50/60 Hz 또는 115 V ac 400 Hz, 최대 500 VA
동작 온도	-20 ~ 60 °C	-20 ~ 55 °C (FS · LS), -40 ~ 55 °C (FX · LX)
습도	0 ~ 100 % (결로 포함)	0 ~ 90 % (결로 포함)
밀폐	전면 패널 방우	운용 중 내후형 (뚜껑 분리 상태)
원격 단말	옵션	기본 (18 m · 2 m 케이블, 50 m 옵션)
전면 연결	정압 AN-6 · 피토 AN-4 (37° 플레어)	정압 AN-6 · 피토 AN-4
EMC	EN 61326-1	EN 61326-1 (FX · LX 케이스는 MIL-STD-461F)
위험 구역 평가	해당 없음	MIL-STD-810 Method 511.7 Procedure I, 4,572 m (15,000 ft), +55 °C ± 2 °C
뚜껑 라인 전환 장치	해당 없음	LS · LX 케이스: 5방향 매니폴드 2개 (정압 AN-6 5포트, 피토 AN-4 5포트 수동 전환)

성능 사양 (MkII 공통)

항목	사양
고도	-914 ~ 24,384 m (-3,000 ~ 80,000 ft), 분해능 0.3 m (1 ft)
고도 정확도	해수면 0.9 m (3 ft), 9,144 m(30,000 ft) 2.1 m (7 ft), 18,288 m(60,000 ft) 8.8 m (29 ft)
정압 센서	35 ~ 1355 mbar 절대 (1 ~ 40 inHg), 분해능 0.01 mbar, 정확도 ±0.1 mbar
피토 센서	35 ~ 2700 mbar 절대 ±0.2 mbar 또는 35 ~ 3500 mbar 절대 ±0.26 mbar, 분해능 0.01 mbar
대기 속도	10 ~ 850 kt 또는 10 ~ 1,000 kt, 분해능 0.1 kt, 50 kt에서 ±0.5 kt · 550 kt에서 ±0.07 kt · 1,000 kt에서 ±0.05 kt
승강률	0 ~ 6000 ft/min, 분해능 1 ft/min, 값의 ±1 %
마하 · EPR	마하 0.6 ~ 10.000 · EPR 0.1 ~ 10 (분해능 0.001, 0.005보다 좋음)
정확도 포함 항목	비직선성, 히스테리시스, 전체 동작 온도 범위 반복성, 12개월 드리프트, 교정 표준 불확도
제어 안정도	40 ppm 이내
과압	풀스케일 1.25배 과부하까지 교정 변화 무시할 수준
표시	VFD 4행 × 20자 (405RS 표시창 123 × 42 mm, 문자 높이 8 mm), 원격 단말 표시 73 × 24 mm
갱신 속도	표시 초당 2회, 원격 인터페이스 초당 5회 (405RS 기준)
단위 · 환산	고도 ft · m, 속도 kt · km/h · mph, 압력 mbar · inHg · inH₂O(4 °C · 20 °C · 60 °F) · mmHg · kPa · hPa · psi, 속도 CAS · TAS(온도 입력)
변화율 표시 · 제어	승강률(RoC), 정압(Rt Ps), 피토(Rt Pt), Pt−Ps(Rt Qc), 교정 대기 속도(Rt CAS), 엔진 압력비(Rt EPR)
전원 이상 시	출력이 대기로 배기되고 재연결 시 측정 모드로 시작
자체 시험	전기 · 공압 시스템 내장 시험 루틴과 결과 보고
압력 공급	건조 공기, 원천 압력은 지정 압력 범위의 최대 125 %
공급 연결	후면 진공 AN-6 · 압력 AN-4 피팅, 2.5 m 호스 포함, 전면 교체형 필터
매체 적합성	316L 스테인리스강, 실리콘, 이산화규소, 플루오로실리콘 RV 접착제, 유리와 접촉하는 비응결 건조 가스
보관 온도	-51 ~ 71 °C
충격 · 진동	MIL-PRF-28800 Class 2, 전자 기판 방습 처리 MIL-T-28800
안전 규격	EN 61010
인터페이스	IEEE 488 옵션 (SCPI 또는 1975 버전)
보증	2년
적합 표기	CE, RoHS II

활용 분야

항공 계기 점검이
필요한 현장

격납고 점검 — 항공기 고도계와 속도계를 정비 일정에 맞춰 점검합니다.
비행장 현장 점검 — 이동형 405F로 계기를 기체 옆에서 바로 점검합니다.
RVSM 점검 — 고도 점검을 RVSM 기준에 맞춰 수행합니다.
에어데이터 컴퓨터 시험 — 컴퓨터 출력을 기준 압력값과 비교합니다.
실험실 계기 교정 — 랙형 405RS를 시험실 랙에 넣어 계기를 교정합니다.

선택 가이드

운용 장소별
권장 형식

이럴 때 (운용 환경)	권장 형식	선택 이유
실험실 랙에 설치해 계기를 교정할 때	405RS	19인치 랙 모듈이며 압력 · 진공 공급은 별도로 연결합니다.
비행장과 격납고를 오가며 점검할 때	405F	공급 장치와 원격 단말을 내장 · 기본으로 갖춘 이동형입니다.
추운 격납고에서 운용할 때	405F (FX · LX 케이스)	동작 온도가 -40 °C까지 내려갑니다.
압력을 만들어 실험실 ATE에서 교정할 때	Fluke Calibration 7750i	석영 센서로 Ps와 Qc를 발생 · 제어하는 실험실용입니다.

구성·옵션

기본 구성과
선택 사양

기본 구성 — 전원 코드 약 2 m, 호스 약 2.5 m, 사용 설명서, 교정성적서.
선택 사양 — 원격 제어 단말, 5방향 매니폴드 2개, 28 V dc 입력, 벤치 케이스, IEEE 488(SCPI 또는 1975 버전), 고도계 엔코더 인터페이스, ARINC 429.
별매 — PV103R 랙 공급 장치(405RS용).
품번 — 405RS, 405F.

ADTS 405와 함께 보는
에어데이터 장비

Fluke Calibration 7750i 에어데이터 시험 장비
Fluke Calibration RPM4-AD 에어데이터 기준 압력 모니터

405RS와 405F의 가장 큰 차이는 무엇입니까?
압력 · 진공 공급 장치의 내장 여부입니다. 405F는 공급 장치를 내장한 이동형이고 405RS는 랙 모듈이라 공급 장치를 따로 연결합니다.
ADTS 405는 추운 격납고에서도 운용할 수 있습니까?
네, FX · LX 케이스는 -40 ~ 55 °C에서 동작합니다. 표준 FS · LS 케이스는 -20 ~ 55 °C입니다.
ADTS 405의 재교정 주기는 얼마로 잡습니까?
12개월을 기준으로 합니다. 정확도 값에 12개월 드리프트가 포함되어 있습니다.
ADTS 405의 IEEE 488 옵션은 어떤 형식을 선택할 수 있습니까?
SCPI 또는 1975 버전 중에서 선택할 수 있습니다. 기존 시험 소프트웨어의 명령 체계에 맞는 쪽을 고르세요.
