고도계와 속도계를 설정점에서⁣ 시험하는 에어데이터 장비

Fluke Calibration 7750i 에어데이터 시험 장비⁣ 7750i-802 : 32⁣ 7750i-803 : 40⁣ 7750i-804 : 32

견적 받기

Fluke Calibration 한국 공식 대리점

Fluke Calibration 7750i는 석영 센서로 정압(Ps)과 동압(Qc)을 직접 만들고 제어하는 실험실용 에어데이터 시험 장비(Air Data Test Set)입니다. 고도계 · 속도계 · 승강계 · 마하계와 에어데이터 컴퓨터를 교정하며, 4U 랙 높이로 ATE에 설치합니다.

차압 센서로 Qc를 직접 측정하므로 두 절대압의 차이를 계산할 때 생기는 오차가 없습니다. 해수면 고도 총 불확도 ±0.9 m와 읽음값 연간 안정도 0.0075 %는 교정 불확도 예산의 근거가 됩니다. Model 6610 에뮬레이션까지 지원하는 이 시험 장비는 (주)테솔이 국내에 공식 공급합니다.

±0.9 m

해수면 고도 총 불확도

±0.03 kt

500 kt 속도 총 불확도

0.0075 %

읽음값 연간 안정도

0.001 % FS

제어 안정도

특징

7750i의 압력 발생 · 제어와⁣ 계기 보호 기능

핵심 특징현장에서 달라지는 점
Ps · Qc 직접 발생정압과 동압을 장비 안에서 만들고 제어하므로 별도 압력원 없이 계기를 설정점에서 시험할 수 있습니다.
차압 센서 직접 측정Qc를 차압 센서로 직접 읽어 두 절대압의 차이를 계산할 때 생기는 오차를 피합니다.
계기 보호 한계고도, 속도, 승강률, 마하, 음의 Qc와 ARINC 565 포락선에 한계를 설정해 시험 중 계기 과압을 막습니다.
자동 지상 복귀 · 누설 시험시험이 끝나면 현지 대기압으로 복귀해 계기를 안전하게 분리할 수 있고, 시험 전에는 별도 모드로 누설 여부를 확인합니다.
부하 체적 자동 특성화80 ~ 1,000 cm³ 부하 체적에 맞게 제어를 자동 조정하므로 계기 크기가 달라도 설정 시간이 짧습니다.
ATE 연동IEEE-488.2, RS-232, SCPI와 Model 6610 에뮬레이션을 지원해 기존 자동 시험 소프트웨어를 그대로 활용할 수 있습니다.

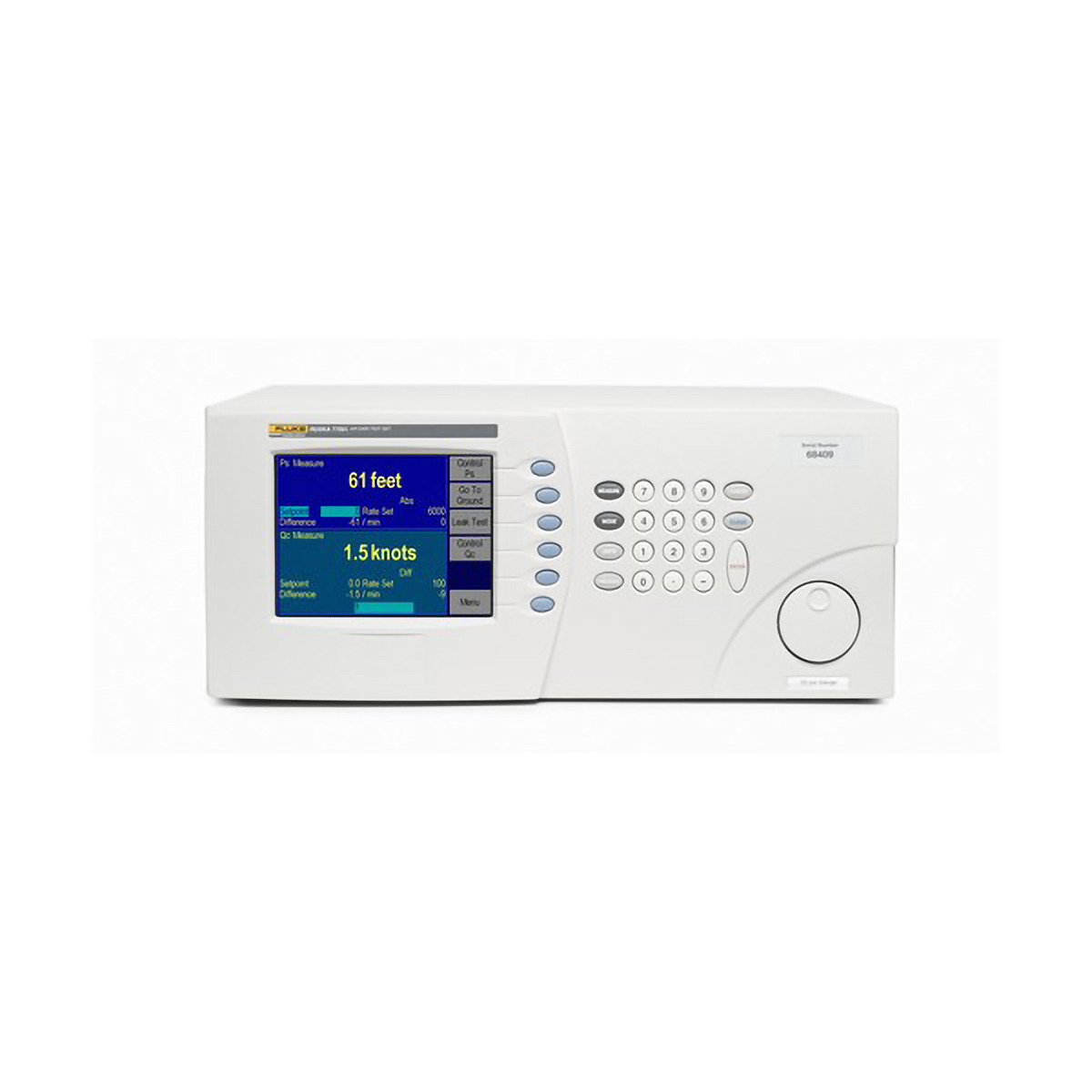

FLUKE CALIBRATION 7750i - 컬러 화면과 키패드가 있는 교정기 전면
컬러 화면과 키패드가 있는 교정기 전면

설치·준비

7750i 가스·진공 공급 조건과⁣ 예열 시간

질소 또는 건조 공기, 진공원 준비

공급 압력은 질소 또는 건조 공기 60 psi ± 5 psi이고, 진공은 50 L/min 이상이 필요합니다. 설치 전에 배관과 진공 펌프를 확인하세요. 영점 조정은 장비 내장 진공 센서로 진행하며 펌프 1대 기준 30 ~ 45분이 걸립니다. 정상 정확도에 도달하려면 예열 24시간이 필요하고, 사용 온도는 18 ~ 36 °C입니다.

불확도 읽기

정밀도와⁣ 총 불확도의 구분

정밀도는 40 ~ 100 % FS에서 읽음값의 ±0.005 %이고 안정도는 3개월 0.0019 %, 1년 0.0075 %입니다. 고도와 속도의 총 불확도는 범위 모델과 점검 지점에 따라 달라지므로, 점검하려는 지점이 사양표의 어느 행에 해당하는지 먼저 확인한 뒤 교정 불확도 예산에 넣으세요.

교정 관리

7750i 자체의⁣ 교정 주기와 이력

시험 장비의 교정 간격은 1년을 권장하며, 장비의 총 불확도가 곧 계기 교정 결과의 한계가 됩니다. 교정 이력을 끊기지 않게 관리하면 연간 안정도 사양과 실제 이동량을 비교할 수 있습니다. 7750i의 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

7750i 에어데이터 시험 장비⁣ 원격 설정과 SCPI 명령

7750i는 뒷면 RS-232와 IEEE-488 인터페이스를 기본으로 갖추고, PC에서 SCPI 명령으로 압력을 읽고 장비를 제어합니다. 전면 Setup 메뉴의 Remote 항목에서 프로토콜을 SCPI와 6610 에뮬레이션 중에서 고를 수 있습니다.

소프트웨어·도구하는 일
IEEE-488 (GPIB)GPIB Address를 정해 ATE에서 원격 제어
RS-232 (뒷면 DB-9P)2번 RXD, 3번 TXD, 5번 접지, 7번 RTS 핀으로 직렬 통신
Protocol: SCPI · RUSKA 6610 에뮬레이션새 프로그램은 SCPI, 기존 6610용 시험 프로그램은 IEEE-488에서 에뮬레이션으로 연결
LabVIEW 드라이버 (선택 사양)LabVIEW 기반 시험 프로그램과 연동

처음 연결하는 순서

순서할 일
1IEEE-488 케이블 또는 RS-232 케이블로 뒷면 커넥터와 PC를 연결하세요.
2PREVIOUS를 눌러 Main Menu로 돌아간 뒤 Menu → Setup → Remote 순서로 들어갑니다.
3Protocol에서 SCPI 또는 6610 에뮬레이션을 고르고, GPIB Address나 직렬 설정(보율 1200·2400·9600·19200, 데이터 비트, 패리티, 정지 비트)을 PC 쪽과 맞추세요.
4명령 끝에 줄바꿈 문자(LF, 16진수 0A)를 붙여 *IDN?을 보내고 식별 응답을 확인하세요.
5MEASure[:PRESsure]?로 Ps 채널 압력을 읽어 첫 측정값을 확인합니다.

7750i SCPI 명령 예시

명령하는 일
*IDN?장비 식별 정보 읽기
*RST장비 초기화
MEASure[:PRESsure]?Ps 채널 압력 읽기
CALC:LIM:UPP?현재 압력 상한 읽기 (질의 형식 예)
SYSTEM:KLOCK ON전면 키보드 잠금
SYSTEM:KLOCK OFF전면 키보드 잠금 해제

명령은 짧은 형식(대문자 부분)이나 전체 형식으로 보낼 수 있고 대소문자는 구분하지 않습니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용자 매뉴얼 5장의 명령 요약을 함께 확인하세요.

7750i는 전원을 켜면 항상 Local 모드로 시작합니다. 원격 제어 중 DISPLAY:ENABLE OFF로 화면을 끄면 키보드도 잠기며, DISPLAY:ENABLE ON을 보내야 전면 조작으로 돌아옵니다.

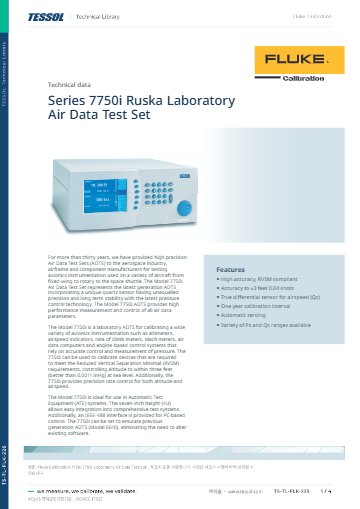

사양

4개 범위 모델과⁣ 성능 사양

모델Ps 범위 (inHg)Qc 범위 (inHg)
7750i-8023268
7750i-8034068
7750i-8043232
7750i-8054032

시리즈 공통 사양

항목사양
정밀도40 ~ 100 % FS 읽음값의 ±0.005 % · 0 ~ 40 % FS는 40 % 값의 ±0.005 % (비직선성 + 반복성 + 히스테리시스, 동작 온도 범위)
안정도 (절대 · 차압 동일)3개월 읽음값의 0.0019 % · 1년 읽음값의 0.0075 %
영점 조정 진공 센서절대압 ±10 mtorr (1.33 Pa), 100 mtorr에서 · 차압 해당 없음
제어 안정도절대압 100 mtorr에서 ±10 mtorr (1.33 Pa) · 차압 0.001 % FS
제어 하한절대압 0.3 inHg 절대 (10 mbar a)
영점 드리프트24시간당 0.004 % FS 미만
부하 체적80 ~ 1,000 cm³
승강률 제어지령의 ±1 %
마하차압 채널 0 ~ 10.000, 한계 설정 가능
고도 총 불확도 (32 inHg a)해수면 ±0.9 m (3 ft) · 9,144 m(30,000 ft) ±0.9 m (3 ft) · 18,288 m(60,000 ft) ±3.4 m (11 ft)
고도 총 불확도 (40 inHg a)해수면 ±3 ft · 30,000 ft ±4 ft · 60,000 ft ±12 ft
속도 총 불확도 (32 inHg D)50 kt ±0.18 kt · 100 kt ±0.09 kt · 250 kt ±0.04 kt
속도 총 불확도 (68 inHg D)50 kt ±0.39 kt · 250 kt ±0.07 kt · 500 kt ±0.03 kt · 1,000 kt ±0.04 kt
공학 단위 총 불확도 (Ps/32 inHg a, 2 sigma)32 inHg ±0.0030 inHg · 30 inHg ±0.0028 inHg · 15 inHg ±0.0016 inHg · 5 inHg ±0.0011 inHg
공학 단위 총 불확도 (Ps/40 inHg a)40 inHg ±0.0038 inHg · 30 inHg ±0.0029 inHg · 15 inHg ±0.0017 inHg · 5 inHg ±0.0013 inHg
공학 단위 총 불확도 (Qc/32 inHg D)0.5 inHg ±0.0009 inHg · 16 inHg ±0.0016 inHg · 32 inHg ±0.0030 inHg
공학 단위 총 불확도 (Qc/68 inHg D)0.5 inHg ±0.0019 inHg · 16 inHg ±0.0023 inHg · 32 inHg ±0.0032 inHg · 68 inHg ±0.0063 inHg
제어 불확도 (2 sigma, RSS)Ps/32 · Ps/40 · Qc/32 · Qc/68 모두 읽음값 0.0091 %, 절대항 0.0008 · 0.0009 · 0.0007 · 0.0012 inHg
표시6.4인치 TFT 액티브 매트릭스 컬러
표시 분해능1 ft, 0.1 m, 0.1 kt, 0.00001 마하
표시 단위고도 ft · m, 속도 kt · km/h · 마하, 압력 inHg · kPa · bar · psi · inH₂O · kg/cm² · mmHg · cmHg · cmH₂O 외 사용자 정의 단위 4개
인터페이스IEEE-488.2, RS-232, SCPI, Model 6610 에뮬레이션
공압 연결전 포트 1/4 in FNPT, AN6 · AN4 어댑터 포함
공급 압력 · 매체60 psi ± 5 psi (4 bar ± 0.5 bar), 고순도 질소 또는 건조 청정 공기
공급 진공50 L/min 이상 (자동 배기 포함), 도달 진공 1 mtorr 미만
전원90/260 V ac, 50/400 Hz, 최대 150 W
동작 · 보관 온도18 ~ 36 °C · -20 ~ 70 °C
동작 · 보관 습도20 ~ 75 %RH · 5 ~ 95 %RH (비응축)
예열24시간
외형 치수 (H×W×D)178 × 419 × 483 mm (4U 랙)
무게20 kg

활용 분야

7750i가 쓰이는⁣ 에어데이터 교정 실험실

  • 실험실 고도계 교정 — 고도 값을 기준과 비교해 지시 오차를 확인합니다.
  • 속도계 교정 — 50 kt부터 1,000 kt까지 속도 지점을 교정합니다.
  • 승강계와 마하계 점검 — 승강률과 마하 값을 시험 장비로 확인합니다.
  • 에어데이터 컴퓨터 시험 — ATE 시스템에 연결해 자동으로 시험합니다.
  • 압력 센서 교정 — 차압 센서와 절대압 센서의 값을 기준과 비교해 교정합니다.

선택 가이드

Ps·Qc 범위로 고르는⁣ 7750i 모델

이럴 때 (시험 조건)권장 모델선택 이유
표준 Ps 32 inHg와 Qc 68 inHg로 교정할 때7750i-802고정익 일반 범위를 다루는 기본 구성입니다.
Ps 40 inHg까지 필요할 때7750i-803Ps 범위가 40 inHg까지 넓고, Qc는 68 inHg입니다.
회전익용 Qc 32 inHg가 필요할 때7750i-804Qc 범위를 32 inHg로 좁혀 낮은 속도 구간을 다룹니다.
Ps 40 inHg와 Qc 32 inHg가 함께 필요할 때7750i-805Ps와 Qc 모두 확장 · 축소 범위로 구성합니다.
비행장과 격납고에서 현장 점검할 때Druck ADTS 405 MkII (405F)공급 장치를 내장한 이동형이라 비행장과 격납고에서 바로 사용할 수 있습니다.

구성·옵션

7750i 기본 구성과⁣ 선택 사양

  • 기본 구성 — 본체(4U 랙 높이).
  • 선택 사양 — 85 L/min 진공 펌프(자동 배기 포함), 배관 및 피팅 키트(7750-104), 필터 및 소음기, LabVIEW 드라이버, ISO 17025 교정성적서.
  • 필요 공급 — 질소 또는 건조 공기 60 psi, 진공 50 L/min 이상.
  • 품번 — 7750i-802, 7750i-803, 7750i-804, 7750i-805.
