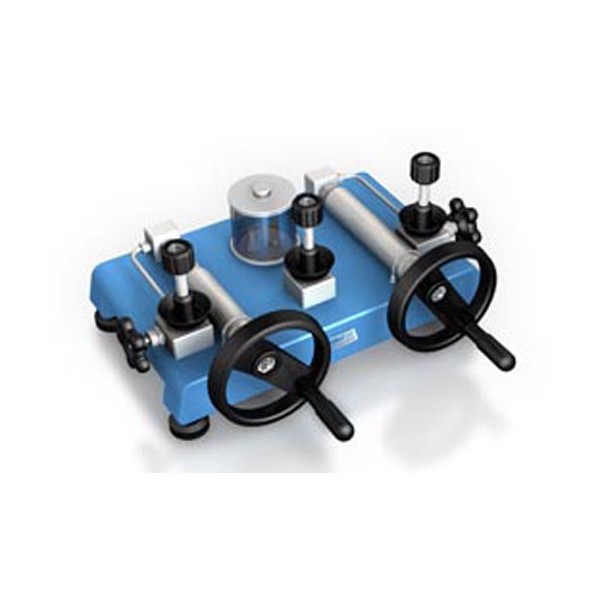

Additel ADT 937 압력펌프(-12.5 psi~37,500 psi)

Additel ADT 937 압력펌프(-12.5 psi~37,500 psi)

MODEL
ADT 937
브랜드
ADDITEL
제품 자료
제품문의 구매하기

Skydrol 오일에 맞춘 씰로
계기를 교정하는 유압 펌프

Additel ADT937 Skydrol 유압 펌프

견적 받기

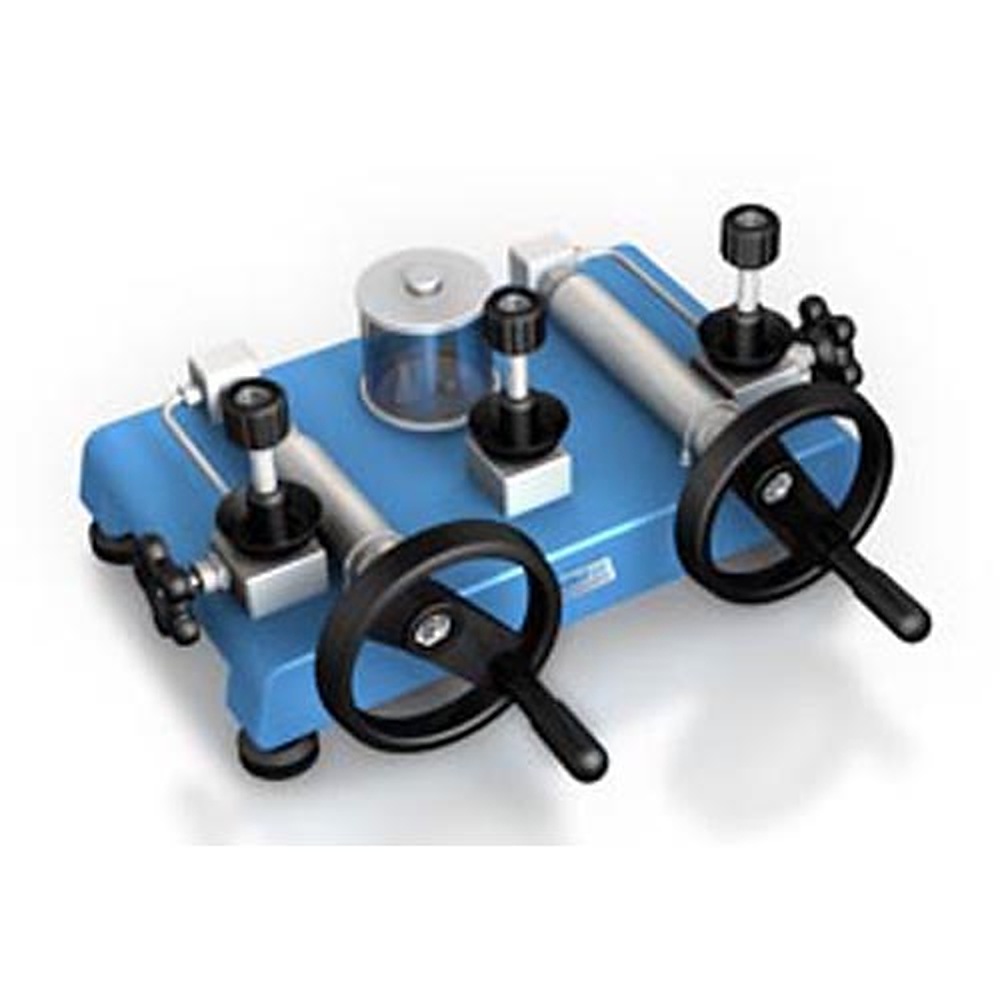

Additel ADT937은 인산 에스테르 유체와 Skydrol 오일에 맞춘 EPDM 씰을 갖추고 85 % 진공부터 1,000 bar까지 압력을 만드는 벤치형 유압 펌프(Skydrol Hydraulic Pump)입니다. 압력은 체크 밸브가 없는 스크루 프레스로 조정합니다.

씰이 EPDM이어서 인산 에스테르 유체에는 적합하지만 광유에는 사용할 수 없는 전용 구조입니다. 온도 영향을 줄여 압력 안정도를 높였고, 커넥터를 손으로 장착하므로 압력 시험과 교정 준비 시간이 줄어듭니다. 이 Skydrol 전용 펌프는 (주)테솔이 국내에 공식 공급합니다.

85 %

진공

1,000 bar

최대 압력

EPDM

씰 재질

16 kg

본체 무게

특징

Skydrol 유체에 맞춘
ADT937 구조

핵심 특징현장에서 달라지는 점
인산 에스테르 유체Skydrol 계열 오일을 사용하는 계기를 같은 계열의 유체로 교정할 수 있습니다.
EPDM 씰씰이 EPDM이어서 인산 에스테르 유체에 적합합니다.
넓은 압력 범위85 % 진공부터 1,000 bar까지 한 대로 만들어 범위가 다른 계기도 펌프를 바꾸지 않고 교정합니다.
체크 밸브 없음스크루 프레스가 직접 압력을 만들기 때문에 밸브 누설이 생길 자리가 없습니다.
온도 영향 최소온도 영향을 줄여 압력 안정도를 높였으므로 설정한 압력에서 판독하기가 수월합니다.
손으로 조이는 연결퀵 커넥터를 손으로 조이므로 PTFE 테이프와 렌치 없이 계기를 연결합니다.
포트 규격NPT, BSP, M20×1.5 암나사 가운데 계기 나사에 맞는 규격을 선택할 수 있습니다.
무상 수리구입 후 1년 동안 무상 수리를 받을 수 있습니다.

매체 적합성

EPDM 씰과
매체 선택

광유를 넣을 수 없는 씰 구성

ADT937의 씰은 EPDM, PTFE, 구리 합금으로 구성되며 인산 에스테르 유체와 Skydrol 오일에 맞춰져 있습니다. 광유는 씰을 손상시키므로 넣지 마세요. 광유나 탈이온수를 사용하는 계기라면 다른 펌프를 선택하세요.

압력 발생

스크루 프레스와
포트 3개 연결

체크 밸브 없는 압력 조정

체크 밸브 없이 스크루 프레스로 압력을 조정하므로 밸브 누설이 측정에 영향을 주지 않습니다. 손으로 조이는 포트 3개에 기준 게이지와 피교정기를 함께 연결할 수 있으며, 피스톤 용량은 30 ml와 2.5 ml입니다.

사양

ADT937 진공부터 1,000 bar
상세 사양

항목사양
범위85 % 진공 ~ 1,000 bar
매체인산 에스테르 유체 · Skydrol 오일 (광유 사용 불가), 저장조 420 ml
씰 · 재질씰 EPDM · PTFE · 구리 합금, 램 · 어댑터 SS, 본체 SS · 알루미늄
연결포트 3개, 손으로 조이는 퀵 커넥터 — 1/4NPT · 1/2NPT · 1/4BSP · 1/2BSP · M20×1.5 암나사 중 선택
피스톤 용량30 ml · 2.5 ml
크기 · 무게높이 230 mm · 바닥 520 × 360 mm · 16 kg
보증 기간1년

활용 분야

Skydrol 계기 교정과
유압 계통 점검

  • 인산 에스테르 계기 교정 — Skydrol 계열 유체를 사용하는 계기를 같은 매체로 교정합니다.
  • 인산 에스테르 유압 계통 점검 — 1,000 bar까지의 고압 구간을 같은 펌프로 점검합니다.
  • 진공부터 고압까지 계기 교정 — 진공 계기와 고압 계기를 펌프를 바꾸지 않고 이어서 교정합니다.
  • 벤치 교정 작업 — 벤치톱 구조라 실험대 위에서 같은 조건으로 반복 교정합니다.

선택 가이드

사용 유체에 맞는
Additel 펌프 선택

이럴 때 (현장 조건)권장 모델선택 이유
인산 에스테르 · Skydrol 유체로 진공부터 고압까지 다뤄야 할 때ADT937EPDM 씰을 갖춘 벤치형으로 진공과 1,000 bar 구간을 한 대로 다룹니다.
Skydrol 매체로 게이지압만 필요할 때ADT928AADT928AC 버전은 게이지압 전용이어서 진공이 필요 없는 Skydrol 계기에 맞습니다.
광유나 탈이온수로 게이지압이 필요할 때ADT946A듀얼 피스톤과 격리 밸브를 갖춘 벤치형으로 광유와 탈이온수 계기에 맞습니다.

구성·옵션

ADT937 기본 구성

구분내용
구성품펌프 본체, 포트 3개
매체인산 에스테르 유체 · Skydrol 오일 (광유에는 사용하지 않음), 저장조 420 ml
품번ADT937
보증무상 수리 1년
