현장 압력 교정, 질소 압력 조절기로 정확도 높이기
압축 질소로 현장 교정을 하면 압력이 빨리 안정되고 유지 보수가 줄어, 정확도와 비용을 함께 개선할 수 있습니다.
이 글은 현장 압력 교정에서 유압 핸드 펌프 대신 질소를 쓰면 비용을 줄일 수 있는지 살펴본 백서의 내용을 정리한 것입니다. 질소는 비활성이고 안정적이며 정밀하다는 특성이 있어, 기술자가 더 정확하고 일관된 교정 결과를 얻고 유압 핸드 펌프 교정에 드는 유지 보수 비용, 가동 중지 시간, 운영 비효율을 줄일 수 있습니다.
배경
교정 장비 선택이 운영 비용을 좌우합니다
현장 교정은 여러 산업 부문에서 압력 측정 기기의 정확성과 신뢰성을 지키는 데 중요하며, 교정 장비의 선택은 시간이 지나면서 운영 비용에 큰 영향을 줍니다. 전통적인 방법을 자세히 보면 오류와 실수가 생길 여지가 많고, 이는 측정 정확성을 떨어뜨려 테스트 지연이나 큰 비용이 드는 가동 중단으로 이어질 수 있습니다.
유압 핸드 펌프는 파이프라인, 석유 및 가스 웰헤드, 유압 시스템, 고압을 만들고 유지해야 하는 산업 공정의 현장 테스트에서 가장 많이 쓰는 압력 생성 도구입니다. 유체 변위 원리로 작동하며, 오일이나 물을 압축해 10,000 psi 이상의 압력에 이르고 제어와 조정이 가능한 압력 출력을 줍니다. 그러나 유압 펌프에 의존하면 정확도에 영향을 주고 유지 보수에 시간이 많이 드는 비효율이 생길 수 있으며, 이런 문제는 질소 압력 조절기로 피할 수 있습니다.
문제점
유압 방식은 압력 생성이 불안정합니다
안정된 압력은 기기를 정밀한 운영 사양에 맞추는 기초이고, 신뢰할 수 있는 데이터 수집과 분석에 필요한 일관되고 반복 가능한 결과를 가능하게 합니다. 현장에서 안정된 압력을 유지하는 데는 다음과 같은 어려움이 있습니다.
단열 효과: 유체로 채워진 시스템 안의 작은 공기 주머니가 급격히 온도가 변하고 유압 유체 자체가 서서히 변하면서 목표 압력에서 곧바로 벗어나는 현상입니다. 유압 펌프 안의 액체는 압축될 때 빠르게 가열되지만, 목표 압력에 이르러 펌핑을 멈추면 곧바로 식어 압력이 뚜렷하게 내려갑니다. 이는 유체의 밀도, 점성 등에 영향을 주어 압력 출력의 안정성과 정확도를 떨어뜨립니다.

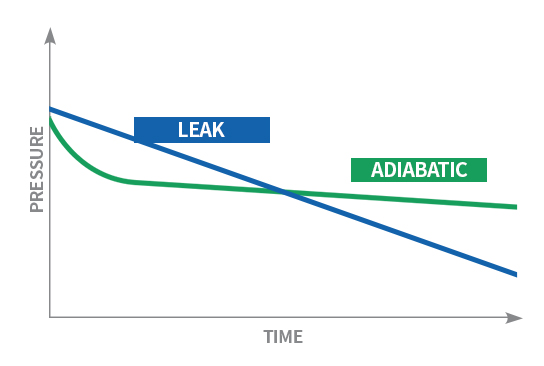

수압이 내려가는 원인이 누수(LEAK)인지 단열(ADIABATIC) 효과인지는 압력 변동 패턴으로 구별합니다.
- 단열 효과: 압력 감소가 처음에 두드러지게 크다가 점차 느려지고 마침내 안정됩니다(녹색 선).
- 누수: 시간이 지나도 압력 감소가 일정하고 선형적으로 이어집니다(파란 선).
| 도전 과제 | 내용 |
|---|---|
| 부피 변화 | 유압 시스템에서는 누출로 인한 유체 이동처럼 최소한의 부피 변화도 압력을 눈에 띄게 떨어뜨립니다. 파손된 씰이나 느슨한 연결이 원인이며, 유체 한 방울이 새도 상황에 따라 최대 500 psi 이상 압력이 떨어질 수 있습니다. |
| 장비 제한 | 히스테리시스는 입력 변화에 대한 측정 시스템의 반응이 느려 가해진 압력과 출력 읽기 사이에 지연이 생기는 현상입니다. 기계적 마모, 닳은 씰, 손상된 구성 요소, 공기 포집, 유체 캐비테이션, 부족한 시스템 감쇠도 불안정의 원인입니다. |
| 환경 조건 | 석유화학, 공공 시설, 에너지 산업의 교정은 뜨거운 열, 높은 습도, 얼어붙는 비나 눈 같은 불규칙하거나 극단적인 날씨에서 진행되기도 합니다. 유압 유체는 온도 변화에 민감해 점도와 열팽창 특성이 바뀌고, 압력 출력이 흔들려 교정의 안정성, 반복성, 정확성을 떨어뜨립니다. |
| 인간의 실수 | 사용자의 기술, 힘, 일관성 차이가 압력 출력의 변동이나 진동을 만듭니다. 펌핑 속도가 일정하지 않거나, 제어 장치를 잘못 다루거나, 압력 게이지를 잘못 읽는 것이 대표적입니다. 유압 펌프를 기동하는 단계도 자주 간과되거나 부적절하게 수행되어 압력 생성과 교정 결과가 일치하지 않을 수 있습니다. |
| 유체 역학과 점성 | 핸드 펌프 유압 유체의 점도는 압력 생성에 큰 영향을 줍니다. 점도가 높은 유체는 펌프 작동에 느리게 반응해 압력 증가나 감소가 늦어지고, 점도가 낮아지면 압력이 더 빨리 오릅니다. 추운 기후에서는 에틸렌 글리콜과 알코올처럼 냉동점이 매우 낮은 유체를 쓰지만 교정에는 이상적이지 않고 유압 펌프 씰을 손상시킬 수 있습니다. |
| 오염과 유지 보수 | 흙, 오물, 녹, 입자 물질이 펌프 안에 쌓이면 유체 유동이 막히고, 피스톤, 밸브, 씰 같은 이동 부품의 마찰이 늘어 효율과 정확도가 떨어집니다. 오염물질은 씰과 O링의 무결성을 해쳐 누출과 압력 감소를 부릅니다. 교정 전후의 플러싱과 퍼징, 정기적인 윤활과 점검이 필요합니다. |
대안
압축 질소는 안정된 압력을 바로 줍니다
압축 질소 압력 제어는 안정된 압력 조절, 예측 가능한 가스 역학, 최소한의 유지 보수 요구 사항을 갖춰 현장 교정에서 유리하고 경제적인 대안으로 여겨집니다. 더 정밀하고 효율적인 교정이 가능하고 시간이 지나면서 상당한 비용 절감 효과가 있습니다.
- 안정된 압력 공급원: 압축 질소는 정밀 수동 컨트롤러와 함께 쓰면 압력에 바로 반응합니다. 조절된 압축 질소는 다양한 온도와 압력 범위에서 일관된 특성을 보여 현장 교정의 시험 압력 공급원으로 알맞습니다. 온도 변동과 고도 변화의 영향이 완전히 없어지지는 않지만, 일반적인 교정 조건에서 질소의 밀도와 압축성은 비교적 안정되어 유압 압력 공급원보다 영향이 훨씬 작고 예측하기 쉽습니다.
- 질소 압력 컨트롤러는 움직이는 부품이 적어 기계적 문제로 인한 예상치 못한 압력 변동 가능성이 줄어듭니다. 테스트 대상 장비의 제로 압력부터 전체 압력까지, 긴 시간 동안 안정된 압력 출력을 유지해 일관된 교정 결과와 향상된 정확성을 줍니다.
- 조절된 질소를 쓰면 시험 포인트 사이의 전환이 매끄러워, 다중 포인트 교정 중 과도한 압력 초과나 히스테리시스 오류의 위험이 최소화됩니다.
원리
유압은 안정화가 필요하고 질소는 필요 없습니다
원문은 유압 압력을 평평한 저울에 모래를 푸는 것에 비유합니다. 모래는 처음에는 압력을 주지만 일부가 가장자리로 빠져나가면 압력이 줄어 더 많은 모래가 필요합니다. 마찬가지로 시스템에 유압을 가하면 처음 압력 측정은 분자가 갑자기 압축되며 생기는 열의 영향을 받습니다. 열이 흩어지면 압력이 내려가 잘못된 읽기나 유출이 생길 수 있어, 유압 압력은 온도가 안정된 뒤에 측정해야 합니다.
반면 압축 질소는 탱크에서 처음 압축될 때 이미 압력이 급격히 올랐습니다. 이 과정은 이미 지나간 것이어서 안정화된 압력을 쓸 때 조정이나 안정화가 필요하지 않습니다. 정확한 양의 모래를 용기에 처음부터 담는 것과 같습니다. 수동 질소 압력 조절기는 필요한 압력을 극도로 정밀하게 조절합니다.
유지 보수
질소 제어 장치는 유지 보수 시간이 짧습니다
모든 교정 장비는 정기적인 유지 관리가 필요하지만, 질소 제어 장치는 기계 설계가 단순하고 오염 가능성이 적어 서비스와 수리 시간을 크게 줄입니다. 교정에 쓰는 질소 가스는 순도가 높아 99.9%를 넘는 경우가 많고, 질소 가스 자체가 교정 시스템에 오염 물질을 들이지 않습니다. 비활성 가스여서 대부분의 물질과 반응하지 않으므로 민감한 교정 장비의 오염이나 부식 위험이 없고 압력 측정의 무결성이 유지됩니다.
질소 제어 장치는 누설, 밸브 기능, 청결도를 정기 점검하면 대체로 충분합니다. 핸드 펌프는 유체 관리에 따른 유지 관리가 더 많아, 오일 교환과 처분, 필터 교체, 시스템 청소, 밀봉 무결성, 구성 요소 마모를 자주 챙겨야 합니다.
비용
초기 비용은 높지만 시간이 지나면 비용이 줄어듭니다
| 항목 | 압축 질소 압력 제어 | 유압 핸드 펌프 |
|---|---|---|
| 교정 키트 초기 투자(평균) | $2,000~$4,000 | $1,000~$2,000 |
| 유체 관리, 오일 교환, 시스템 청소(연간 추가 비용) | - | 약 $1,000~$2,000 |
| 교정 1회 소요 시간 | 테스트당 최대 5분 단축 | 테스트 복잡성에 따라 최대 20분 |
압축 질소를 쓰면 초기 투자 비용이 보통 더 높습니다. 그러나 시간이 지나면서 늘어나는 유지 보수와 다운타임 비용이 이 차이를 상쇄할 수 있습니다. 펌프를 유지 보수하는 단계마다 다운타임이 생겨 교정 작업을 방해하고 운영 효율에 영향을 줍니다.
규제된 질소를 압력 원천으로 쓰면 설치가 단순하고 압력 제어가 정밀하며 압력이 빨리 안정되어 테스트당 최대 5분을 줄일 수 있습니다. 시간당 $30로 계산하면 교정 1회당 약 $2.50를 절약합니다. 기술자가 하루 평균 20회 교정을 하면 압축 질소 사용으로 매월 약 $1,000을 절약할 수 있습니다.
결론
질소 제어 장치는 정밀도와 비용 면에서 대안입니다
유압 핸드 펌프는 현장 교정에 효과적인 압력 생성 도구이지만 정밀성과 정확도를 떨어뜨리는 운영상 비효율이 있고, 유지 보수 수준이 높아 다운타임과 인건비가 늘 수 있습니다. 압축 질소 장치로 바꾸면 교정 기술자가 이런 문제를 극복하고 더 나은 교정 정밀도를 얻을 수 있습니다. 고압 안정성, 예측 가능한 가스 역학, 최소한의 유지 보수 요구 사항을 갖춘 질소 제어 장치는 현장 교정 프로세스를 최적화하고 전체 비용을 줄이려는 기업에 경제적인 대안입니다.
자주 묻는 질문
유압 핸드 펌프의 압력 감소가 누수인지 단열 효과인지 어떻게 구별합니까?
압력 변동 패턴으로 구별합니다. 단열 효과는 감소가 처음에 크다가 점차 느려져 안정되고, 누수는 시간이 지나도 일정하고 선형적으로 감소합니다.
현장 압력 교정에 질소를 쓰면 어떤 장점이 있습니까?
압력 공급이 안정되고 유지 보수가 줄어듭니다. 질소 컨트롤러는 움직이는 부품이 적고 압력에 바로 반응하며, 테스트당 최대 5분을 줄일 수 있습니다.
질소 교정 장비는 유압 핸드 펌프보다 비싼 편입니까?
네, 초기 투자는 더 높습니다. 평균적으로 완전한 교정 키트가 $2,000~$4,000이고 유압 핸드 펌프는 $1,000~$2,000이지만, 유압 방식은 연간 약 $1,000~$2,000의 유지 관리 비용이 더 듭니다.
교정용 질소 가스의 순도는 어느 정도입니까?
교정 목적의 질소 가스는 순도가 높아 보통 99.9%를 넘습니다. 비활성 가스여서 교정 시스템을 오염시키거나 부식시킬 위험이 없습니다.
