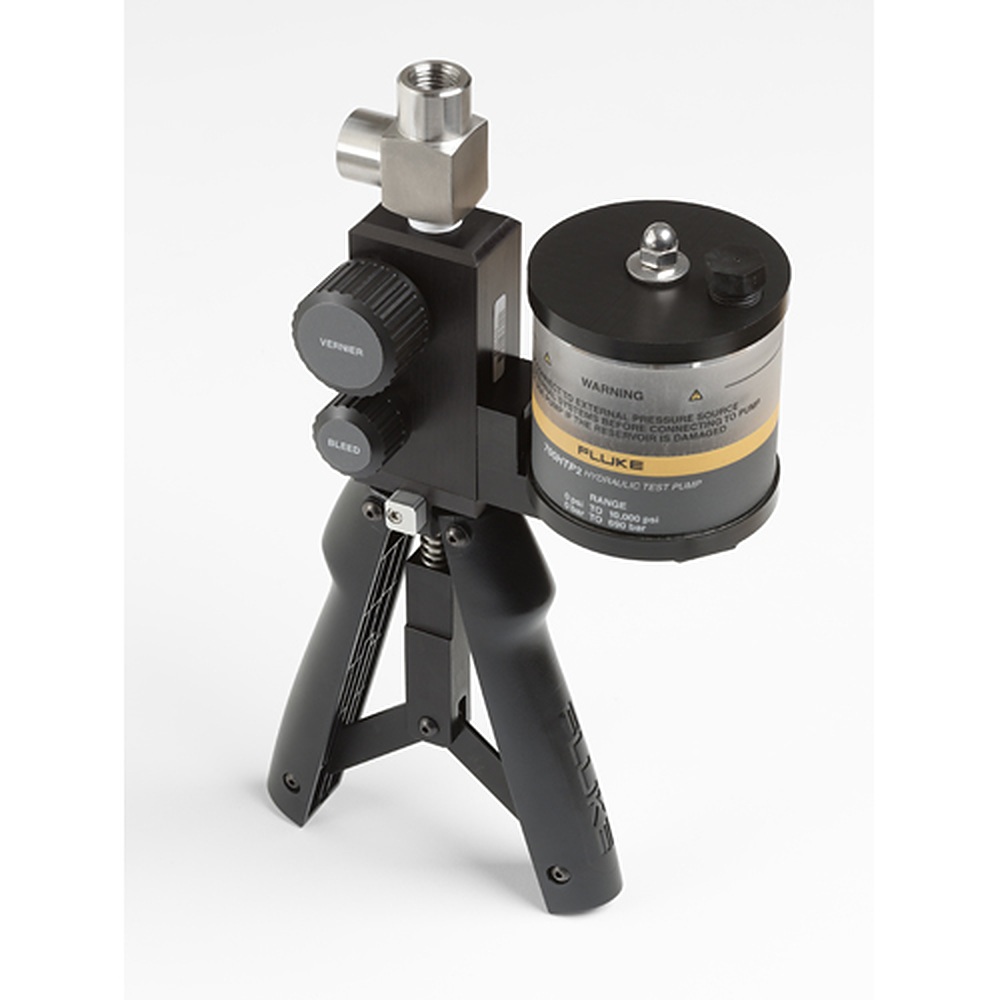

Fluke 700HTP-2 압력 펌프(유압용)

MODEL: Fluke 700HTP-2
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

고압 압력계를 교정할 압력을
손으로 만드는 유압 펌프

Fluke 700HTP-2 유압 테스트 펌프

견적 받기

Fluke 국내 공식 대리점

Fluke 700HTP-2는 증류수나 광물성 유압유로 최대 690 bar까지 압력을 만드는 유압 테스트 펌프(휴대형 유압 핸드 펌프)입니다. 압력 모듈을 펌프 기준 포트에 바로 장착해 고압 압력계와 트랜스미터를 교정합니다.

스트로크 조절로 한 번에 오르는 압력을 나누고 내장 버니어로 마지막 점을 맞추므로, 가압과 미세 조정을 펌프 한 대로 마칩니다. 본체가 0.58 kg으로 가벼워 교정 벤치 밖 현장으로도 들고 갈 수 있으며, 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

10,000 psi

690 bar 표기와 병기하는 최대 압력

2포트

기준 · 피교정기 1/4 NPT

200 bar

릴리프 밸브 출고 설정

4종

장착 호환 압력 모듈

특징

700HTP-2 한 대로 하는
가압과 미세 조정

핵심 특징	현장에서 달라지는 점
증류수 · 광물성 유압유 겸용	교정 대상 설비가 쓰는 매체에 맞춰 증류수나 유압유를 고를 수 있어 다른 매체가 섞여 생기는 오염을 피할 수 있습니다.
스트로크 조절	한 번에 오르는 압력을 나누어 고압 구간에서 목표를 넘기는 일을 줄입니다.
내장 버니어	마지막 압력 점을 미세하게 조정하므로 별도 미세 조정기를 연결할 필요가 없습니다.
1/4 NPT 2포트	기준 포트에 모듈이나 게이지를 세우고 피교정기 포트에 호스를 연결하면 비교 교정 구성이 갖춰집니다.
700PRV-1 릴리프 옵션	릴리프 압력을 모듈 정격보다 낮게 지정해 두면 펌프질 중 압력 모듈이 손상되는 사고를 막을 수 있습니다.
모듈 직접 장착	700P09 · P29 · P30 · P31 모듈용 어댑터가 들어 있어 별도 배관 없이 펌프에 모듈을 장착합니다.

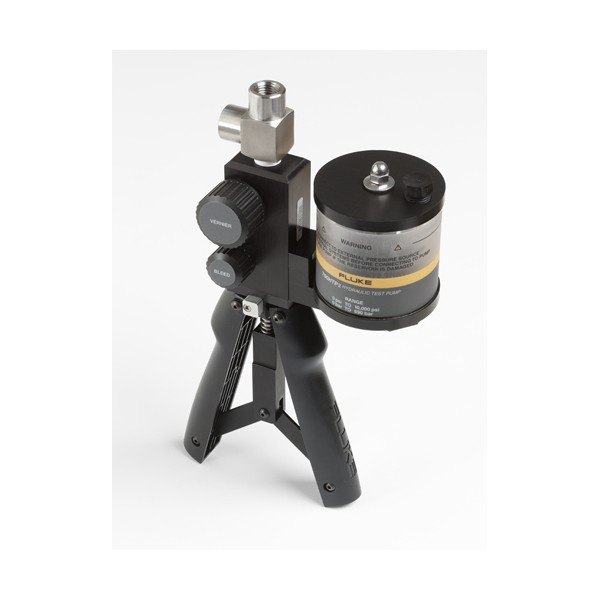

삼각 받침과 조작 노브가 있는 유압 압력 펌프

매체와 호스

유압 매체 선택과
피교정기 호스 준비

매체는 증류수 또는 광물성 유압유(최대 유압유 100, 30 W)입니다. 호스는 들어 있지 않으므로 피교정기 연결용으로 700HTH-1 유압 테스트 호스를 함께 준비하는 구성이 일반적입니다. 게이지압 전용이라 진공은 만들지 못하니, 진공이 필요하면 700LTP-1이나 700PTP-1을 검토하세요.

고압 모듈을 얹은 기준 포트

기준 포트에 700P09 · 700P29 · 700P30 · 700P31 압력 모듈이나 700G 게이지를 세우고 피교정기는 유압 호스로 연결합니다. 읽는 값의 정확도는 모듈이나 게이지가 결정하며, 40 bar 이하 공압 작업에는 700PTP-1이 더 적합합니다.

과압 보호

릴리프 밸브로
모듈 손상 예방

700PRV-1 릴리프 밸브는 출고 시 200 bar로 설정되어 있으며 50 bar부터 200 bar 사이에서 조절할 수 있습니다. 정격이 낮은 압력 모듈을 쓸 때는 릴리프 압력을 모듈 정격보다 낮게 맞춰 두면 펌프질 중 모듈 손상을 막습니다.

사양

690 bar 유압과
2포트 구성 사양

항목	사양
최대 압력	690 bar (10,000 psi)
매체	증류수, 광물성 유압유 (최대 유압유 100, 30 W)
포트	1/4 in NPT 2개 (기준 · 피교정기), 1/4 NPT 티 장착
기능	스트로크 조절, 내장 버니어, 700PRV-1 릴리프 밸브 옵션 (설정 범위 725 ~ 5,800 psi / 50 ~ 200 bar, 출고 설정 200 bar)
진공 발생	해당 없음 (게이지압 전용)
구성품	700P09 · P29 · P30 · P31 모듈용 1/4 NPT 어댑터, 1/4 NPT 수 → 1/4 BSP 암 어댑터 2개, 1/4 NPT 티, 사용 설명서
호스	미포함 (700HTH-1 등 별도 준비)
접액 재질	303 스테인리스강, 알루미늄, 폴리우레탄, PTFE, 니트릴, 나일론
외형 치수 / 무게	241 × 155 × 66 mm / 0.58 kg
보증	1년

활용 분야

690 bar 이하 고압 계기를
교정하는 현장

고압 압력계·트랜스미터 교정 — 기준 포트에 압력 모듈을 세워 읽은 값과 피교정기를 비교합니다.
유압 계통 계기 점검 — 증류수나 광물성 유압유를 매체로 현장 설비 계기를 확인합니다.
압력 스위치 동작 점검 — 스트로크 조절로 압력을 천천히 올려 동작점을 확인합니다.
고압 교정 벤치 작업 — 호스와 어댑터를 맞춰 피교정기를 연결하는 상설 구성에 사용합니다.

선택 가이드

압력 범위와 매체로 고르는
압력 교정 펌프

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
690 bar까지 유압이 필요할 때	700HTP-2	압력 모듈을 직접 장착하고 내장 버니어로 점을 맞추는 0.58 kg 유압 펌프입니다.
1,000 bar 유압이 필요할 때	Druck PV212-23	2단 펌프 구조로 1,000 bar까지 가압해 더 높은 압력을 다룹니다.
40 bar까지 공압이 필요할 때	700PTP-1	진공부터 40 bar까지 공압 전용으로 가볍게 운용합니다.
1,000 kPa 이하 소형 펌프가 필요할 때	700PMP	1,000 kPa 이하 저압 작업에 맞춘 소형 휴대용 압력 펌프입니다.

구성·옵션

기본 구성품과
별도 준비 품목

구분	내용
품번	700HTP-2
기본 구성품	700P09 · P29 · P30 · P31용 1/4 NPT 어댑터, 1/4 NPT 수 → 1/4 BSP 암 어댑터 2개, 1/4 NPT 티, 사용 설명서
옵션	700PRV-1 릴리프 밸브 (출고 설정 200 bar)
별매	유압 테스트 호스 (700HTH-1 등), 압력 모듈 또는 700G 게이지

700HTP-2와 비교하는
압력 펌프

Additel ADT927 유압 테스트 펌프 (85 % 진공 ~ 700 bar)
Additel ADT928A 유압 테스트 펌프 (0 ~ 1,000 bar · 구 ADT928)
Fluke Calibration P5515 유압 비교 펌프 (0 ~ 1,400 bar)
Druck PV212 유압 핸드 펌프 (700 bar · 1,000 bar)

700HTP-2 기본 구성에 호스가 포함됩니까?
아닙니다. 피교정기 연결 호스는 별도로 준비해야 합니다. 700HTH-1 유압 테스트 호스를 함께 선택하세요.
물을 매체로 사용할 수 있습니까?
네, 증류수를 매체로 사용할 수 있고 광물성 유압유도 사용할 수 있습니다. 교정 대상 설비가 허용하는 매체를 먼저 확인하고, 한 번 고른 매체는 섞어 사용하지 마세요.
700HTP-2에서 과압을 막으려면 어떻게 합니까?
700PRV-1 릴리프 밸브를 옵션으로 장착하세요. 출고 시 200 bar(2,900 psi)로 설정되어 있으며 50 bar부터 조절할 수 있습니다.
진공도 만들 수 있습니까?
아닙니다. 게이지압 전용 펌프라 진공은 만들지 못합니다. 진공이 필요하면 700LTP-1을 검토하세요.
기준 포트와 피교정기 포트는 어떻게 구분해 사용합니까?
기준 포트에는 압력 모듈이나 700G 게이지를 세우고, 피교정기 포트에는 유압 호스를 연결합니다. 두 포트 모두 1/4 NPT이므로 현장 계기의 나사가 다르면 어댑터로 맞추세요.
