Fluke Calibration P5515 비교 압력펌프(유압)

Fluke Calibration P5515 비교 압력펌프(유압)

MODEL
P5515
브랜드
FLUKE CALIBRATION

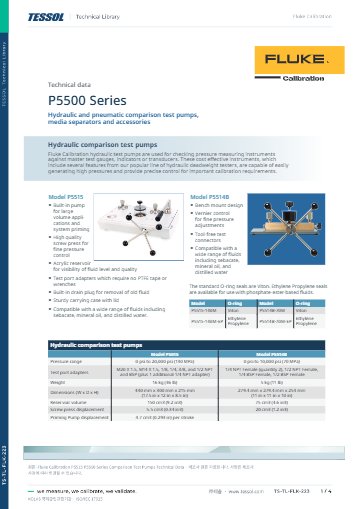

제품 자료
제품문의 구매하기

1,400 bar까지 유압을
만드는 휴대형 비교 펌프

Fluke Calibration P5515 유압 비교 펌프

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration P5515는 내장 핸드 펌프와 스크루 프레스로 0~1,400 bar(20,000 psi)까지 가압하는 휴대형 벤치 유압 비교 펌프(Hydraulic Comparison Test Pump)입니다. 고압 압력계와 트랜스미터를 기준 게이지와 나란히 연결해 비교 교정합니다.

핸드 펌프로 계통을 채우고 스크루 프레스로 압력을 조정하며, 아크릴 저장조로 유량과 유체 상태를 확인합니다. P5500 계열에서 범위가 가장 높은 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

1,400 bar

최대 압력 (20,000 psi)

4.7 cc

핸드 펌프 1회 변위

150 cc

아크릴 저장조

16 kg

본체 무게

특징

대용량 핸드 펌프와
스크루 프레스

핵심 특징현장에서 달라지는 점
P5500 계열 상한 범위1,400 bar까지 가압해 고압 유압 게이지 교정을 한 대로 마칩니다.
대용량 핸드 펌프내장 핸드 펌프로 계통을 빠르게 채워 가압 준비 시간이 짧아집니다.
스크루 프레스 미세 조정스크루 프레스로 고압 구간을 천천히 조정해 목표점 근처에서 압력을 안정시킵니다.
아크릴 저장조저장조 안의 유량과 유체 상태를 눈으로 확인하여 에어 혼입을 점검합니다.
씰 선택바이톤 씰과 에틸렌 프로필렌 씰 모델 가운데 사용 유체에 맞게 고릅니다.
어댑터 2세트1/8 · 1/4 · 3/8 · 1/2 NPT 또는 BSP 어댑터가 포함되어 여러 계기 나사에 바로 연결할 수 있습니다.

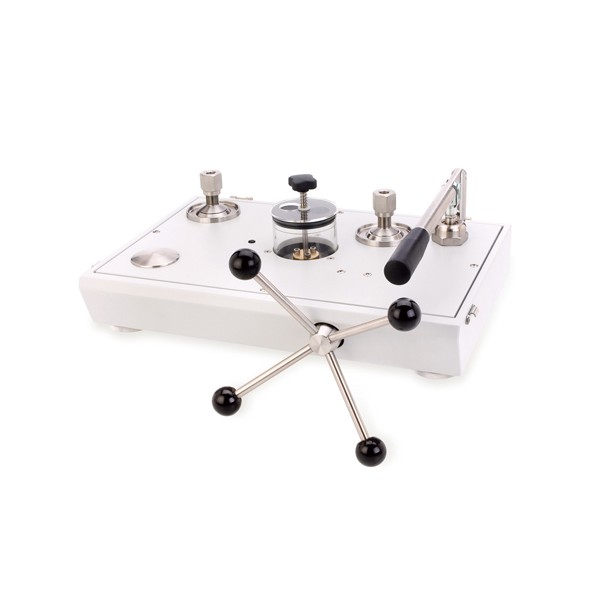

FLUKE CALIBRATION P5515 - 분동 받침과 핸들이 있는 유압 비교 펌프 상부
분동 받침과 핸들이 있는 유압 비교 펌프 상부

번들 범위

펌프 범위와
2700G 번들 범위

70 MPa까지인 2700G 번들 범위

펌프는 1,400 bar까지 가압하지만 2700G를 묶은 번들은 가장 높은 2700G 범위인 G70M에 맞춰 70 MPa(10,000 psi)까지입니다. 1,400 bar 점검에는 그 범위의 기준 게이지를 따로 준비하세요.

펌프에는 정확도 사양이 없습니다. 교정 결과의 정확도는 함께 세우는 기준 게이지가 결정하며, 진공은 만들지 않는 게이지압 전용입니다.

사양

P5515
상세 사양

항목사양
압력 범위0 ~ 1,400 bar (20,000 psi)
펌프 방식내장 핸드 펌프(프라이밍 · 대용량, 1회 4.7 cc), 스크루 프레스 5.5 cc
저장조150 cc 아크릴 (유량 · 상태 확인)
씰바이톤 (P5515-140M) 또는 에틸렌 프로필렌 (P5515-140M-EP)
테스트 포트 어댑터1/8 · 1/4 · 3/8 · 1/2 NPT 또는 BSP 2세트
크기 (W × D × H)440 × 300 × 215 mm
무게16 kg
옵션2700G 기준 게이지 번들, P5540 · P5541 · P5542 어댑터 세트, P5543 앵글 어댑터, P5544 2게이지 스탠드

활용 분야

고압 유압 계통의
교정과 시험

  • 고압 유압 계기 교정 — 1,400 bar까지 압력계와 트랜스미터를 비교합니다.
  • 고압 밸브와 실린더 시험 — 유압 계통에 펌프를 연결해 압력을 단계별로 올립니다.
  • 유체 계통 정비 — 계통을 채우고 압력 시험을 진행합니다.
  • 연구실 고압 시험 — 고압 시험 장비의 압력 포인트를 설정합니다.

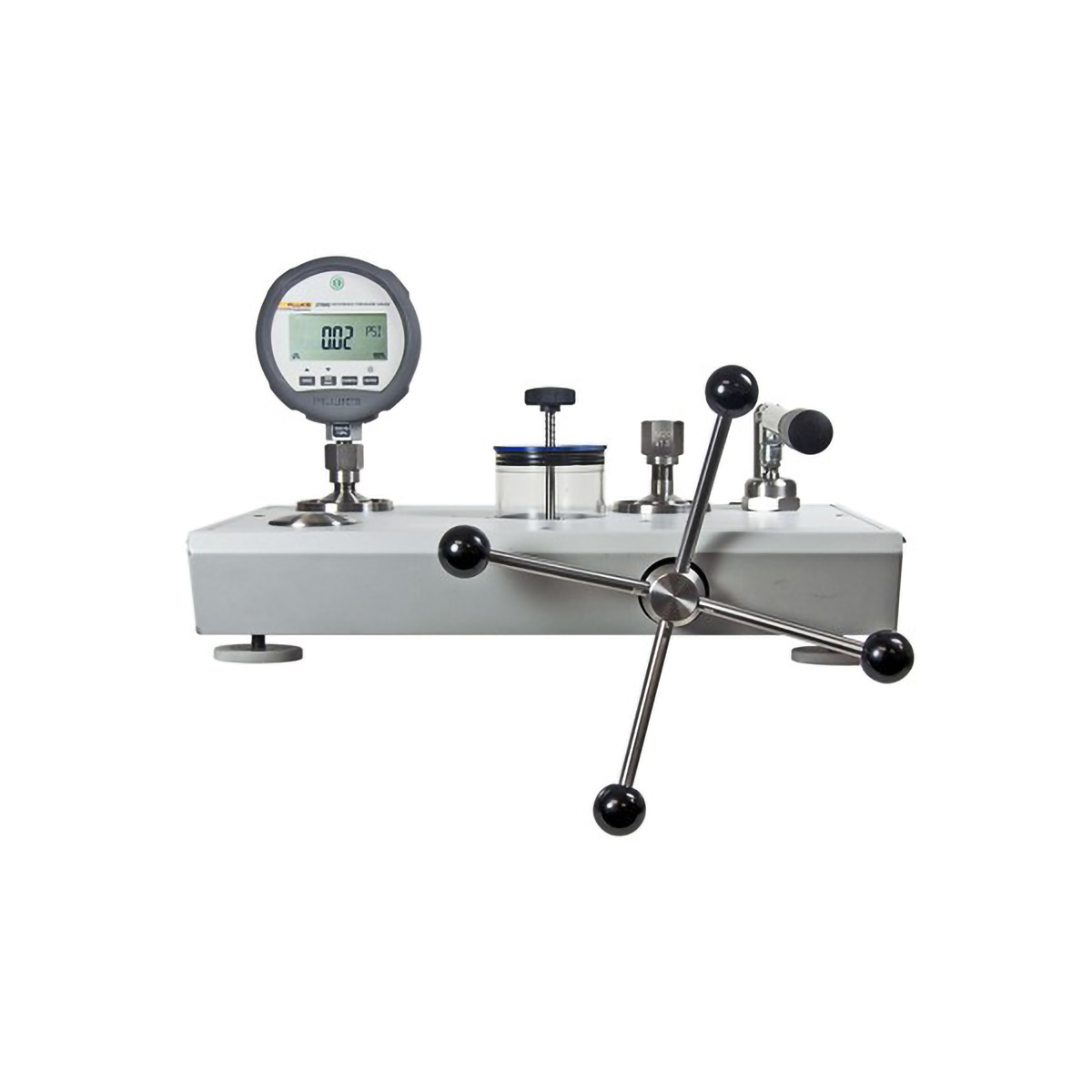

FLUKE CALIBRATION P5515 - 디지털 게이지를 연결한 유압 비교 펌프 모습
디지털 게이지를 연결한 유압 비교 펌프 모습

선택 가이드

1,400 bar 기준으로
고르는 펌프

이럴 때 (현장 조건)권장 모델선택 이유
고압 유압 계기를 1,400 bar까지 교정할 때Fluke Calibration P5515핸드 펌프와 스크루 프레스를 갖춘 P5500 계열에서 압력 상한이 가장 높은 모델입니다.
외부 가스로 210 bar 기체 교정을 할 때Fluke Calibration P5513질소 용기 같은 외부 압력원을 조절하는 공압 모델입니다.
20 bar 이하 압력과 진공이 필요할 때Fluke Calibration P5510내장 핸드 펌프로 압력과 진공을 만듭니다.
현장에서 21 MPa 공압이 필요할 때Fluke Calibration 700HPPK손 펌프로 공기를 압축하는 휴대 공압 키트입니다.

구성·옵션

씰 모델·구성품과
2700G 번들

  • 구성품 — 유압 비교 펌프 본체와 테스트 포트 어댑터 2세트(1/8 · 1/4 · 3/8 · 1/2 NPT 또는 BSP)가 들어 있습니다.
  • 씰 모델 — P5515-140M(바이톤)과 P5515-140M-EP(에틸렌 프로필렌) 가운데 선택합니다.
  • 별도 구성 — 2700G 번들, 어댑터 세트 3종, 앵글 어댑터, 2게이지 스탠드가 있습니다.
