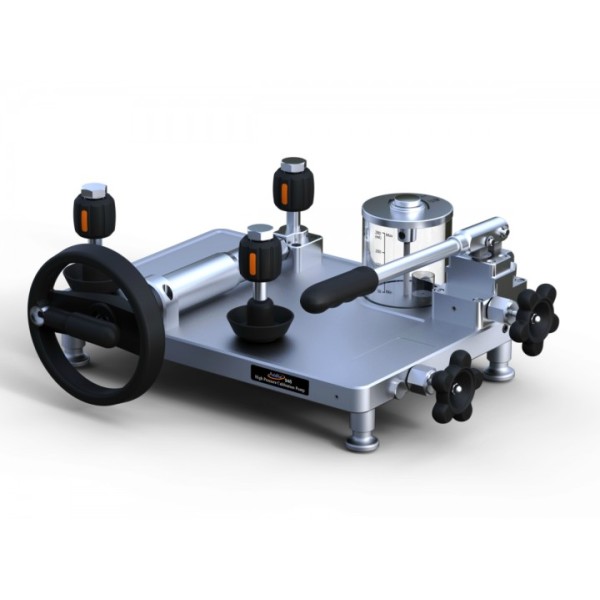

Additel ADT 946A 유압 펌프(0~15,000psi)

Additel ADT 946A 유압 펌프(0~15,000psi)

MODEL
ADT946A
브랜드
ADDITEL

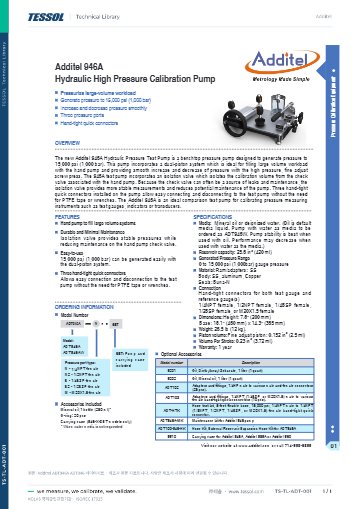

제품 자료
제품문의 구매하기

격리 밸브로 안정된 압력에서
게이지를 교정하는 유압 펌프

Additel ADT946A 유압 고압 비교 펌프

견적 받기

Additel ADT946A는 듀얼 피스톤 핸드 펌프와 격리 밸브, 미세 조정 피스톤으로 0 ~ 1,000 bar 게이지압을 만드는 벤치형 유압 비교 펌프(Hydraulic Comparison Pump)입니다. 12 kg 본체에 기준 게이지와 피교정기를 함께 연결해 같은 자리에서 반복 교정할 수 있습니다.

압력 포트 3개에 기준 게이지와 피교정기를 동시에 연결하고, 격리 밸브가 교정 용량을 체크 밸브와 분리하므로 안정된 압력에서 값을 읽을 수 있습니다. 420 ml 저장조는 용량이 큰 계통에도 여유가 있습니다. (주)테솔이 국내에 공식 공급합니다.

1,000 bar

게이지압

3개

압력 포트

420 ml

저장조

12 kg

본체 무게

특징

격리 밸브를 갖춘
벤치형 비교 펌프

핵심 특징현장에서 달라지는 점
듀얼 피스톤핸드 펌프로 용량이 큰 계통을 빠르게 채웁니다.
미세 조정고압 미세 조정 나사 프레스로 설정점 근처의 압력을 부드럽게 맞춥니다.
격리 밸브교정 용량을 체크 밸브와 분리해 판독하는 동안 압력이 안정적으로 유지됩니다.
유지보수 감소체크 밸브를 정비하는 부담이 줄어듭니다.
퀵 커넥터손으로 조이는 커넥터 3개를 PTFE 테이프 없이 연결하므로 계기를 바꿔 끼우기가 빠릅니다.
포트 규격NPT, BSP, M20×1.5 암나사 가운데 계기에 맞는 규격을 고를 수 있습니다.
매체기본 매체는 광유이며, 탈이온수가 필요하면 ADT946AW로 주문할 수 있습니다.
온도 변화온도 변화의 영향을 덜 받도록 설계된 압력 펌프 시리즈입니다.

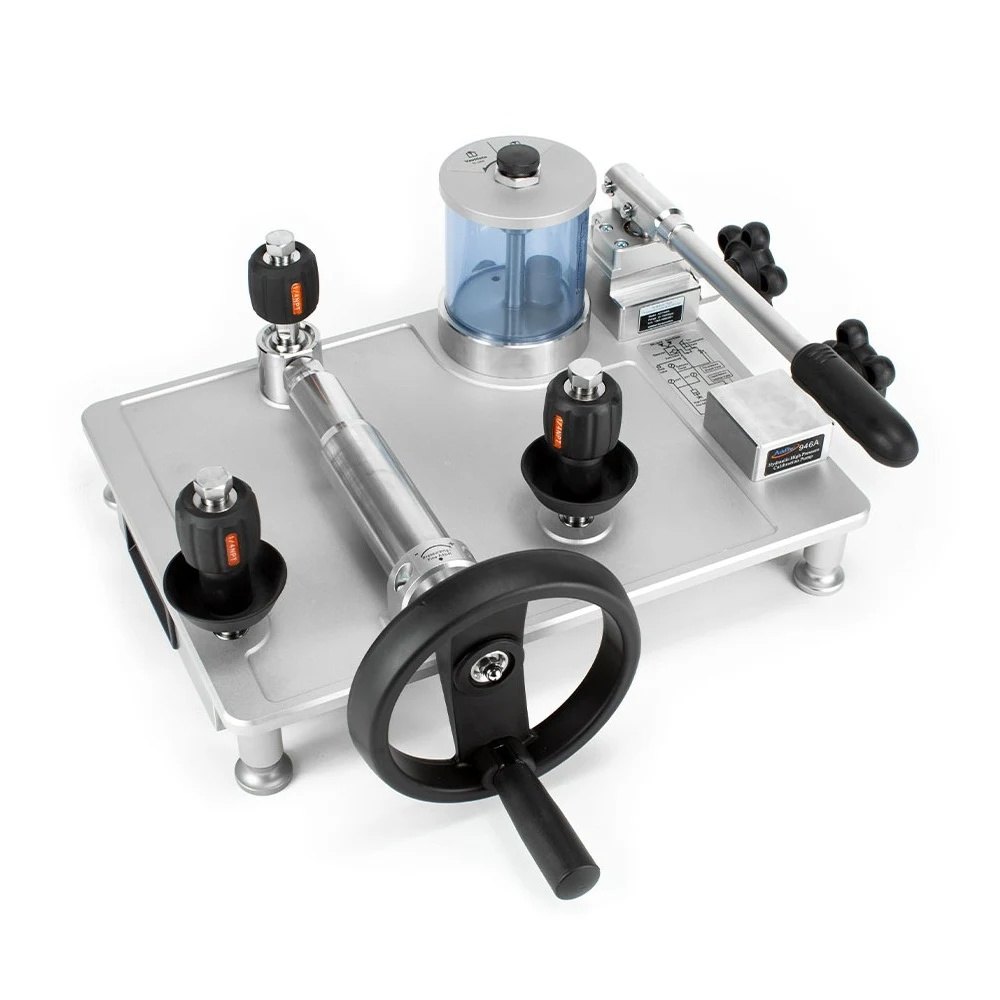

ADDITEL ADT946A - 핸들 휠과 오일 용기가 보이는 유압 펌프 전체 모습
핸들 휠과 오일 용기가 보이는 유압 펌프 전체 모습

비교 교정

포트 3개에 기준과
피교정기 동시 연결

기준 게이지와 피교정기를 함께 연결

포트 3개에 기준 게이지와 피교정기를 함께 연결하므로, 연결을 바꾸지 않고도 여러 계기의 지시값을 같은 압력에서 대조할 수 있습니다. ADT946A는 게이지압 전용이며 진공은 만들지 않습니다.

저장조와 확장

저장조 확장과
유지보수

외부 저장조로 늘리는 용량

본체 저장조는 420 ml이며, 외부 저장조 확장 호스 키트를 옵션으로 추가하면 용량을 늘릴 수 있습니다. 펌프는 정비 키트로 관리하면서 같은 자리에서 반복 교정에 사용합니다. 기본 구성에는 광유 250 ml 병과 O-링 20개가 들어 있습니다.

사양

ADT946A 0 ~ 1,000 bar
상세 사양

항목사양
범위0 ~ 1,000 bar, 게이지압
매체광유(기본) 또는 탈이온수 (ADT946AW로 주문)
펌프 방식듀얼 피스톤 핸드 펌프 1회 3.72 ml, 미세 조정 피스톤 2.5 ml, 격리 밸브
저장조420 ml
연결포트 3개, 손으로 조이는 퀵 커넥터 — 1/4NPT · 1/2NPT · 1/4BSP · 1/2BSP · M20×1.5 암나사 중 선택
재질램 · 어댑터 SS, 본체 SS · 알루미늄 · 구리, 씰 Buna-N
크기 · 무게높이 200 mm · 바닥 460 × 365 mm · 12 kg
기본 포함광유 250 ml 병(탈이온수 버전 제외), O-링 20개
옵션ADT-HTK-15K 호스 키트, ADT100-946-HK 외부 저장조 확장 호스 키트, ADT946A-MK 정비 키트, 9201 세바케이트 오일 1 L · 9202 광유 1 L, ADT102 어댑터 키트 25개, ADT103 어댑터 키트 10개, 9910 케이스
보증 기간무상 수리 1년

활용 분야

압력계 벤치 교정과
고압 계통 점검

  • 압력계 · 지시계 교정 — 게이지압 범위에서 지시값을 기준 게이지와 대조합니다.
  • 압력 트랜스듀서 교정 — 포트 3개에 기준 게이지와 피교정기를 함께 연결해 교정합니다.
  • 고압 계통 채우기 — 핸드 펌프로 용량이 큰 계통을 빠르게 채웁니다.
  • 벤치 반복 교정 — 벤치톱 구성이라 같은 자리에서 반복 교정합니다.
  • 물 매체 계기 점검 — 탈이온수를 사용하는 계기는 ADT946AW로 교정합니다.

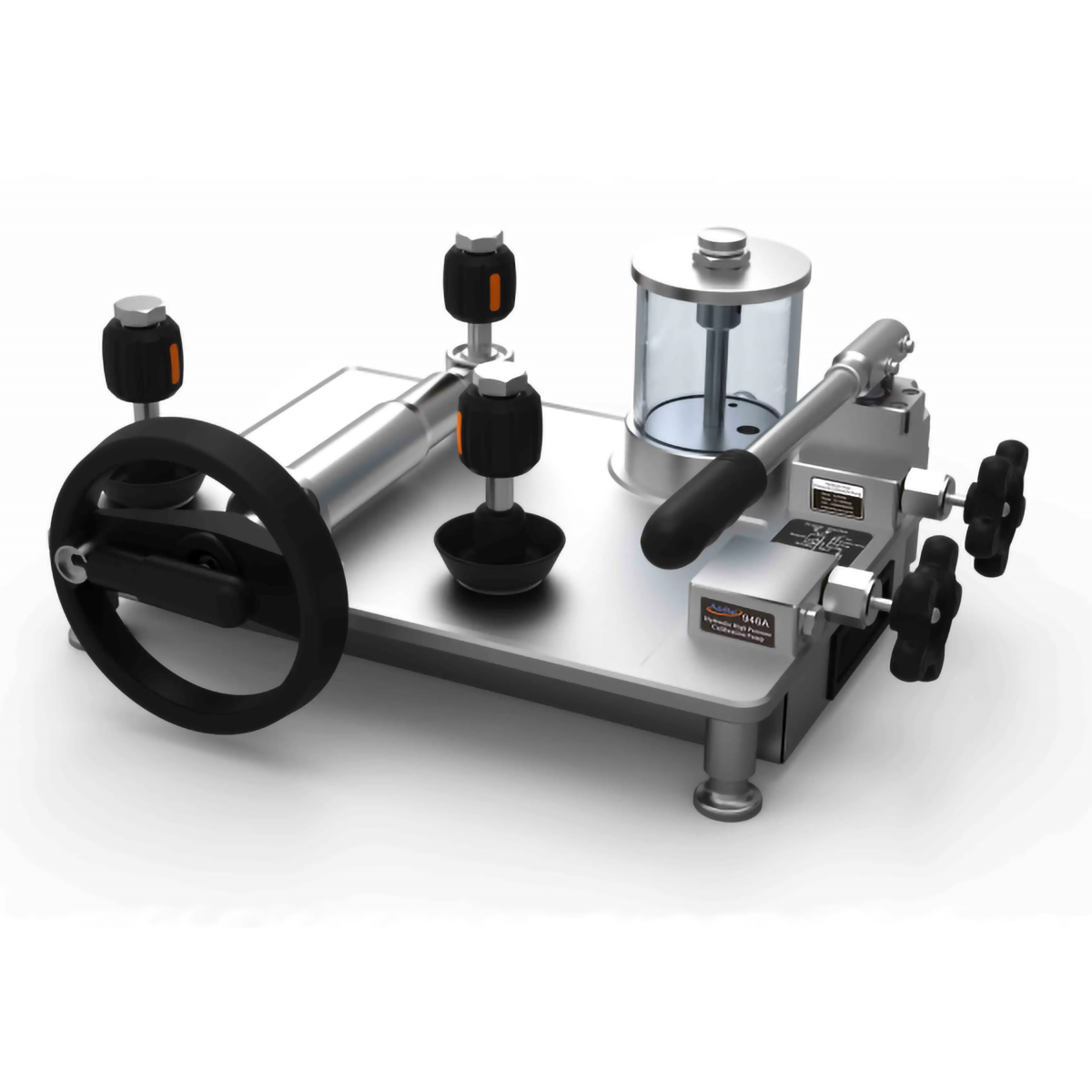

ADDITEL ADT946A - 다른 각도에서 본 휠 핸들과 밸브 구성
다른 각도에서 본 휠 핸들과 밸브 구성

선택 가이드

매체와 압력에 따른
Additel 펌프 비교

이럴 때 (현장 조건)권장 모델선택 이유
광유나 탈이온수로 벤치에서 게이지압을 다룰 때ADT946A포트 3개와 420 ml 저장조를 갖춰 여러 계기를 한 번에 연결합니다.
Skydrol 매체를 사용해야 할 때ADT928AADT928AC 버전이 Skydrol 매체에 맞습니다.
진공부터 고압까지 필요할 때ADT92785 % 진공에서 700 bar까지 한 대로 만듭니다.
더 높은 압력이 필요할 때ADT959A세바케이트 오일로 2,800 bar까지 다뤄 초고압 계기에 맞습니다.

구성·옵션

ADT946A 기본 구성과
정비·확장 옵션

구분내용
구성품펌프 본체, 퀵 커넥터 포트 3개, 광유 250 ml 병(탈이온수 버전 제외), O-링 20개
옵션ADT-HTK-15K 호스 키트, ADT100-946-HK 외부 저장조 확장 호스 키트, ADT946A-MK 정비 키트
품번ADT946A (광유) · ADT946AW (탈이온수)
보증무상 수리 1년
