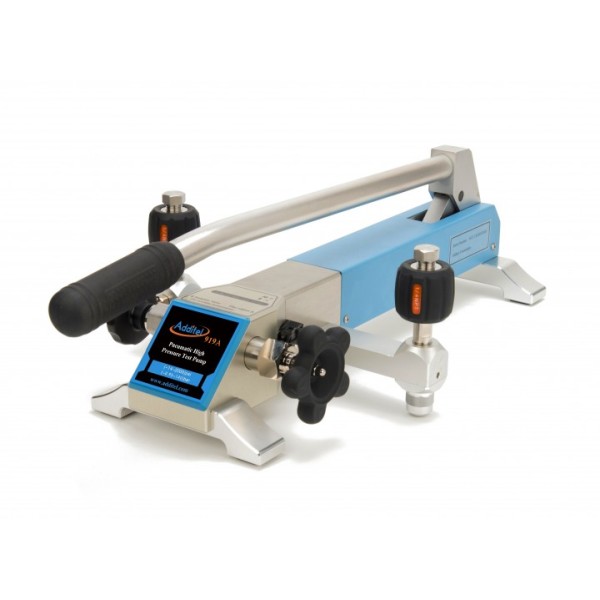

Additel ADT 919A 공압 고압 테스트 펌프(2000psi)

Additel ADT 919A 공압 고압 테스트 펌프(2000psi)

MODEL
ADT 919A
브랜드
ADDITEL
제품 자료
제품문의 구매하기

공기만으로 140 bar까지
올리는 벤치형 고압 펌프

Additel ADT919A 공압 고압 테스트 펌프

견적 받기

Additel ADT919A는 긴 레버로 공기를 압축해 약 30초 만에 140 bar(2,000 psi)까지 올리는 벤치형 공압 고압 테스트 펌프(Pneumatic High Pressure Test Pump)입니다. 95 % 진공까지 만들고, 압력계와 트랜스미터를 벤치에서 바로 점검할 수 있습니다.

공기를 매체로 사용하므로 질소 용기나 유압 오일 없이 고압 점검을 마칠 수 있습니다. 10 Pa 단위의 나사 프레스로 목표 압력 점을 세밀하게 조정하고, 차단 밸브와 기액 분리기가 교정 중 압력을 유지하며 펌프를 보호합니다. 피교정기에서 넘어온 액체는 모아 두었다가 압력을 뺄 때 배출합니다. 이 벤치형 펌프는 (주)테솔이 국내에 공식 공급합니다.

140 bar

95 % 진공부터 2,000 psi까지

약 30초

2,000 psi 도달 시간

10 Pa

압력 설정 단위 (0.1 mbar)

6.5 kg

본체 무게

특징

질소 용기 없이
벤치에서 고압 점검

핵심 특징현장에서 달라지는 점
짧은 도달 시간긴 레버로 짧은 시간에 최대 압력까지 올리므로 압력 점을 반복해 오르내리는 시험 시간이 줄어듭니다.
외부 가스 용기 불필요공기를 매체로 하므로 질소 용기를 따로 준비하거나 교체하지 않아도 됩니다.
10 Pa 나사 프레스레버로 올린 압력을 나사 프레스로 세밀하게 다듬어 목표 압력 점에 맞출 수 있습니다.
차단 밸브교정 중에도 압력이 안정적으로 유지되어 지시값을 읽는 동안 압력 점이 흔들리지 않습니다.
기액 분리기 내장습기와 먼지로부터 펌프를 보호하고 피교정기에 남은 액체를 모아 압력을 뺄 때 배출합니다.
진공 구간 포함95 % 진공부터 고압까지 한 대로 만들어 진공 계기도 같은 벤치에서 점검할 수 있습니다.

매체

공기로 만드는
고압의 장점

질소 용기는 교체와 운반, 보관 관리가 필요하고, 유압 오일은 점검 뒤 계기를 닦아 내야 합니다. ADT919A는 레버를 눌러 공기를 압축하므로 이런 준비 단계가 없고, 압력계와 트랜스미터를 벤치에서 바로 점검할 수 있습니다.

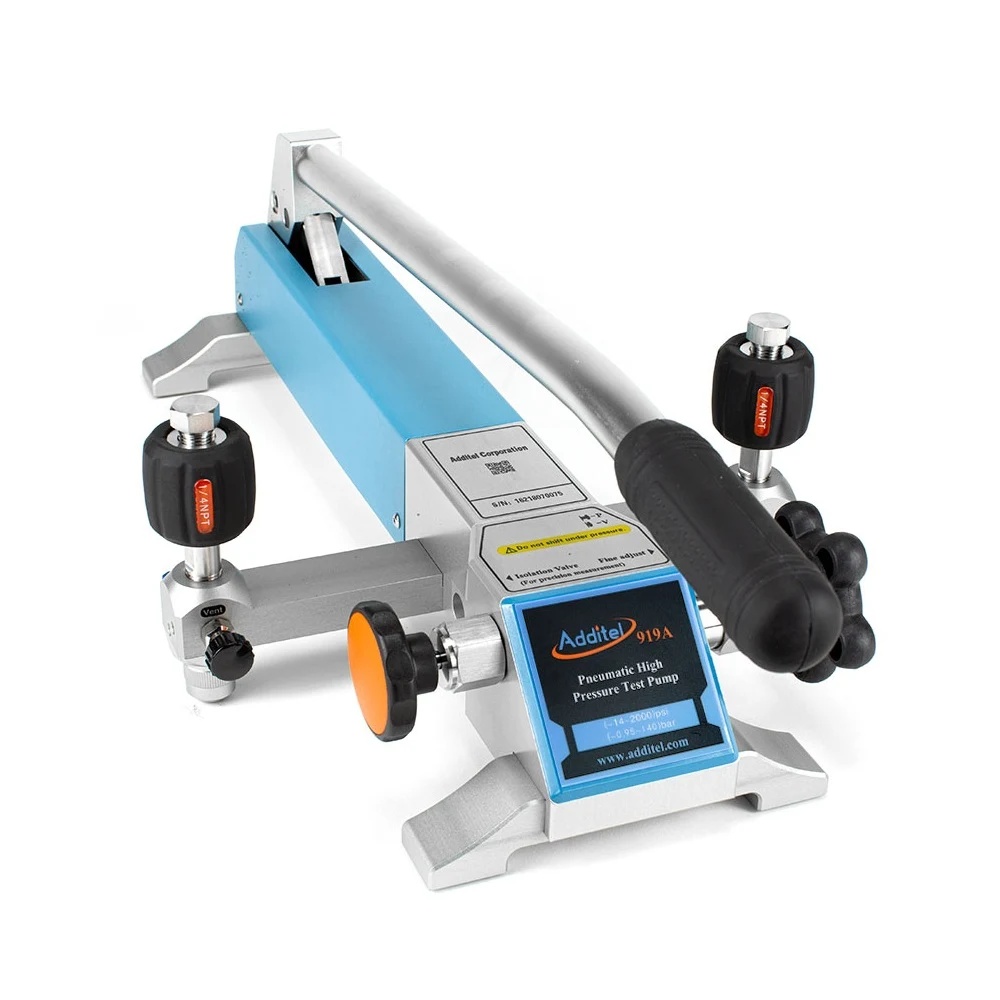

긴 레버를 눌러 가압하는 동작

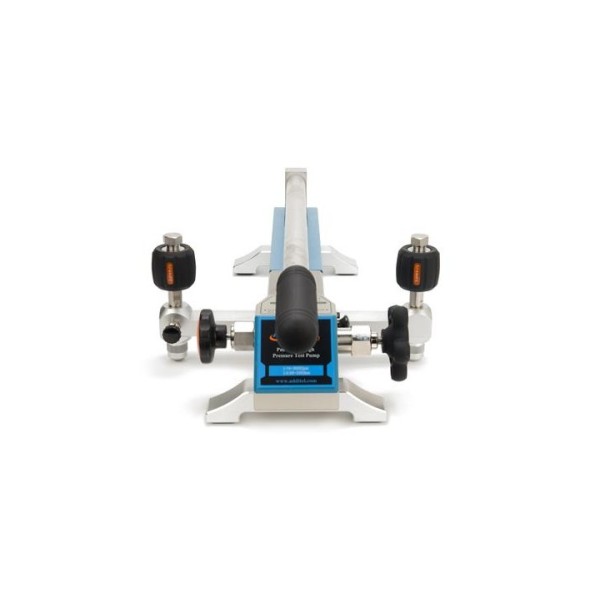

긴 레버를 눌러 공기를 압축하는 가압 방식과 넓은 바닥판을 갖춘 벤치형 외형입니다. 기준 게이지는 한쪽 포트에 연결해 압력을 읽습니다.

액체 관리

피교정기의 남은 액체를
모아서 배출

기액 분리기는 피교정기에 남아 있던 액체를 모아 두었다가 압력을 뺄 때 배출합니다. 그래서 액체가 묻은 계기를 점검한 뒤에도 펌프 내부가 덜 오염됩니다.

사양

919A 벤치형 펌프
사양 정리

항목사양
범위95 % 진공 ~ 140 bar (2,000 psi)
매체공기
가압레버식, 2,000 psi까지 약 30초
미세 조정10 Pa (0.1 mbar / 0.0015 psi), 압력 설정 단위
구성차단 밸브, 기액 분리기
피스톤 용량60 ml (3.7 in³)
연결기준 게이지 · 피교정기 포트, 손으로 조이는 퀵 커넥터 — 1/4NPT · 1/2NPT · 1/4BSP · 1/2BSP · M20×1.5 암나사 중 선택
재질램 · 어댑터 SS, 본체 SS · 알루미늄, 씰 Buna-N · PTFE · 구리 합금
크기 · 무게높이 178 mm · 바닥 540 × 270 mm · 6.5 kg
보증 기간무상 수리 1년
옵션ADT100-HTK-8K 호스 테스트 키트, ADT919A-MK 정비 키트, ADT102 어댑터 세트(1/4NPT 수나사, 25개), ADT103 퀵 커넥터 세트(10개)

활용 분야

919A로 점검하는
고압 계기

  • 고압 압력계 교정 — 기준 압력을 만들어 게이지를 교정합니다.
  • 고압 트랜스미터 점검 — 공기 압력으로 트랜스미터의 출력을 단계별로 시험합니다.
  • 압력 스위치 시험 — 스위치가 동작하는 고압 점을 공기 압력으로 하나씩 시험합니다.
  • 벤치 교정 작업 — 작업대에 올려 두고 교정용 기준 압력원으로 사용합니다.

선택 가이드

919A와 인접 모델
매체·압력 비교

이럴 때 (현장 조건)권장 모델선택 이유
벤치에서 공기로 고압까지 점검할 때Additel ADT919A긴 레버로 짧은 시간에 높은 압력에 도달해 벤치 고압 점검에 맞습니다.
더 높은 압력이 필요할 때Additel ADT920같은 크기의 벤치형으로 최대 압력이 더 높습니다.
들고 다니며 낮은 압력을 점검할 때Additel ADT918휴대형이라 들고 다니기 좋고, 최대 압력은 한 단계 낮습니다.
저압 점검이 중심일 때Additel ADT901B저압 전용이라 낮은 압력 점을 더 세밀한 설정 단위로 맞춥니다.
유압 매체로 더 높은 압력이 필요할 때Additel ADT925 · ADT927유압 매체를 사용해 공압보다 높은 압력을 다루는 고압 펌프 계열입니다.

구성·옵션

919A 본체와
선택 품목

  • 구성품 — ADT919A 공압 고압 테스트 펌프 본체.
  • 별매 — ADT919A-MK 정비 키트.
  • 별매 — ADT100-HTK-8K 호스 테스트 키트.
  • 별매 — ADT102 어댑터 세트(1/4NPT 수나사), ADT103 퀵 커넥터 세트.
