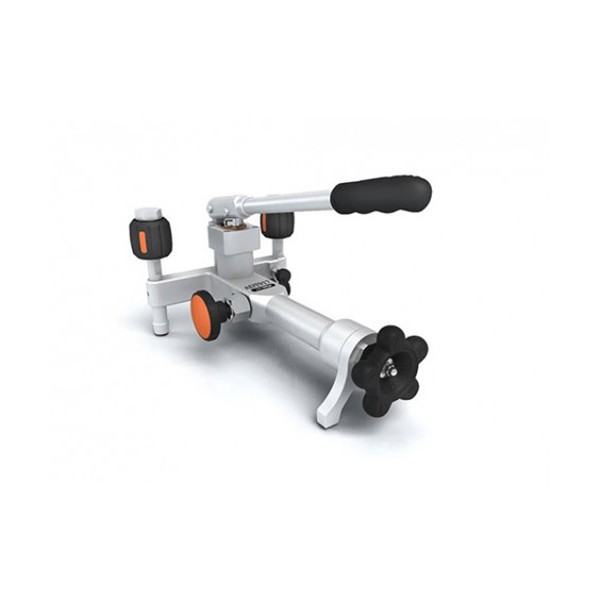

Additel ADT 917 압력펌프(-14psi~1,000psi)

MODEL: ADT917
브랜드: ADDITEL
제품 자료: Additel 온도제품 종합카탈로그 (국문)

Additel 2023 종합 카탈로그

Additel 2003 종합 카탈로그

Additel 온도제품 종합카탈로그 (국문)

제품문의 구매하기

레버로 가압하고 스크루로
미세 조정하는 공압 펌프

Additel ADT917 공압 테스트 펌프

견적 받기

Additel ADT917은 95 % 진공부터 70 bar(1,000 psi)까지 만드는 휴대형 공압 테스트 펌프(Portable Pneumatic Test Pump)입니다. 레버로 가압한 뒤 스크루 프레스로 10 Pa 단위까지 조정하므로, 별도 고압 밸브를 조작하지 않아도 압력 점을 맞출 수 있습니다.

가압 레버와 스크루 프레스가 한 본체에 있어 큰 압력 변화부터 미세 조정까지 끊김 없이 이어집니다. 차단 밸브가 압력을 유지하고 기액 분리기가 펌프를 보호하므로, 교정 중 압력 점이 쉽게 흔들리지 않습니다. 본체 2.6 kg의 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

70 bar

95 % 진공부터 1,000 psi까지

10 Pa

압력 설정 단위 (0.1 mbar)

2.6 kg

본체 무게

27 ml

피스톤 용량

특징

70 bar 공압 펌프
ADT917의 특징

핵심 특징	현장에서 달라지는 점
레버 직접 가압	레버로 압력을 바로 올리므로 별도 고압 밸브를 열고 닫는 단계가 없습니다.
스크루 프레스 미세 조정	레버로 올린 압력을 스크루 프레스로 세밀하게 다듬어 목표 압력 점에 맞춥니다.
진공 구간 포함	진공 구간부터 양압 상단까지 한 대로 만들므로 계기 종류가 바뀌어도 펌프를 교체하지 않습니다.
차단 밸브	교정 중에도 압력이 안정적으로 유지되어 지시값을 읽는 동안 압력 점이 흔들리지 않습니다.
기액 분리기 내장	습기와 먼지로부터 펌프를 보호해 정비 부담이 줄어듭니다.
손으로 조이는 퀵 커넥터	PTFE 테이프나 렌치 없이 두 포트를 손으로 바로 연결할 수 있습니다.

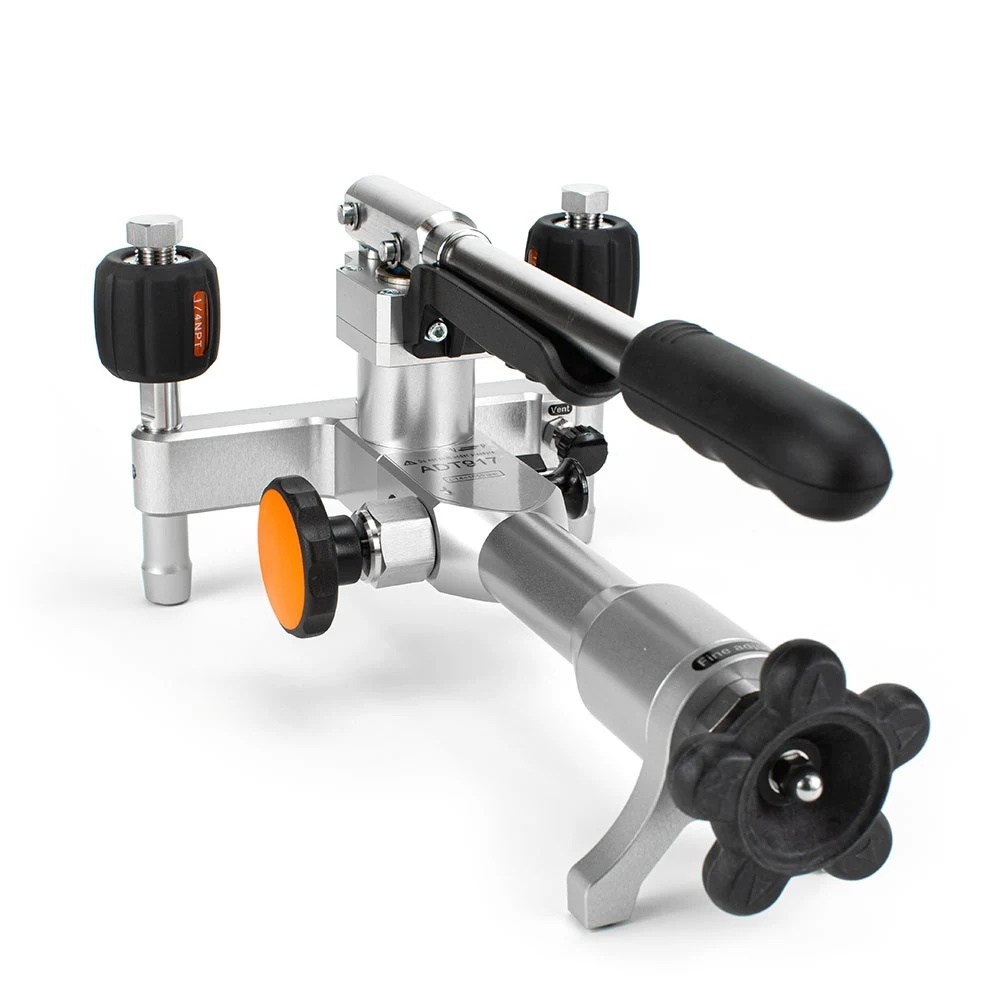

핸들 레버와 연결 포트가 있는 압력펌프 비스듬한 모습

가압 방식

레버로 가압하고
스크루로 조정

목표 압력 근처까지는 레버로 곧바로 가압하고, 마지막 구간은 스크루 프레스를 돌려 미세하게 조정합니다. 별도 고압 밸브를 조작하지 않으므로 압력 점을 하나씩 올리는 반복 작업의 단계가 줄어듭니다.

레버를 눌러 가압하는 동작

레버로 압력을 올린 뒤 스크루 프레스로 압력 점을 맞추는 동작입니다. 기준 게이지는 펌프의 한쪽 포트에, 피교정기는 다른 포트에 연결합니다.

918과 비교

917과 918은
같은 본체

917과 918은 치수와 매뉴얼이 같고 최대 압력만 다릅니다. 두 모델 중에서 고를 때는 점검할 계기의 최대 압력을 먼저 확인하세요.

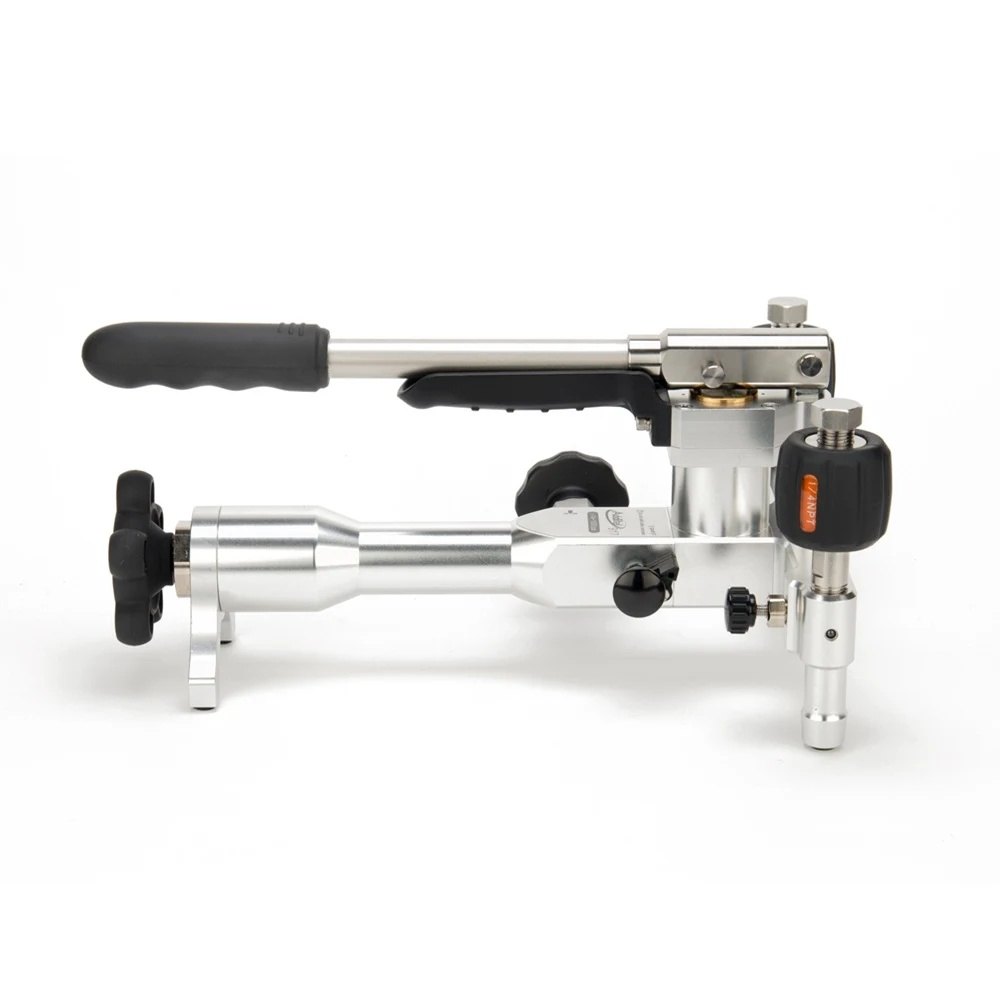

핸들을 올린 압력펌프를 옆에서 본 모습

사양

917 본체 치수와
압력 사양

항목	사양
범위	95 % 진공 ~ 70 bar (1,000 psi)
매체	공기
가압 · 조정	레버 직접 가압 + 스크루 프레스, 차단 밸브, 기액 분리기
미세 조정	10 Pa (0.1 mbar), 압력 설정 단위
피스톤 용량	27 ml (1.6 in³)
연결	기준 게이지 · 피교정기 포트, 손으로 조이는 퀵 커넥터 — 1/4NPT · 1/2NPT · 1/4BSP · 1/2BSP · M20×1.5 암나사 중 선택
크기 · 무게	높이 140 mm · 바닥 315 × 198 mm · 2.6 kg
무상 수리 기간	1년
옵션	ADT917-MK 정비 키트, ADT100-HTK-8K 호스 테스트 키트, ADT102 어댑터 세트(1/4NPT 수나사, 25개), ADT103 퀵 커넥터 세트(10개)

활용 분야

917 펌프로
점검하는 공압 계기

공압 게이지 교정 — 압력계와 게이지를 공기 압력으로 교정합니다.
압력 스위치 시험 — 스위치의 설정 점을 공기 압력으로 하나씩 시험합니다.
트랜스미터 현장 점검 — 설치된 트랜스미터에 압력을 단계별로 가하고 출력을 확인합니다.
진공 계기 점검 — 진공 구간까지 압력을 만들어 음압 계기도 함께 점검합니다.

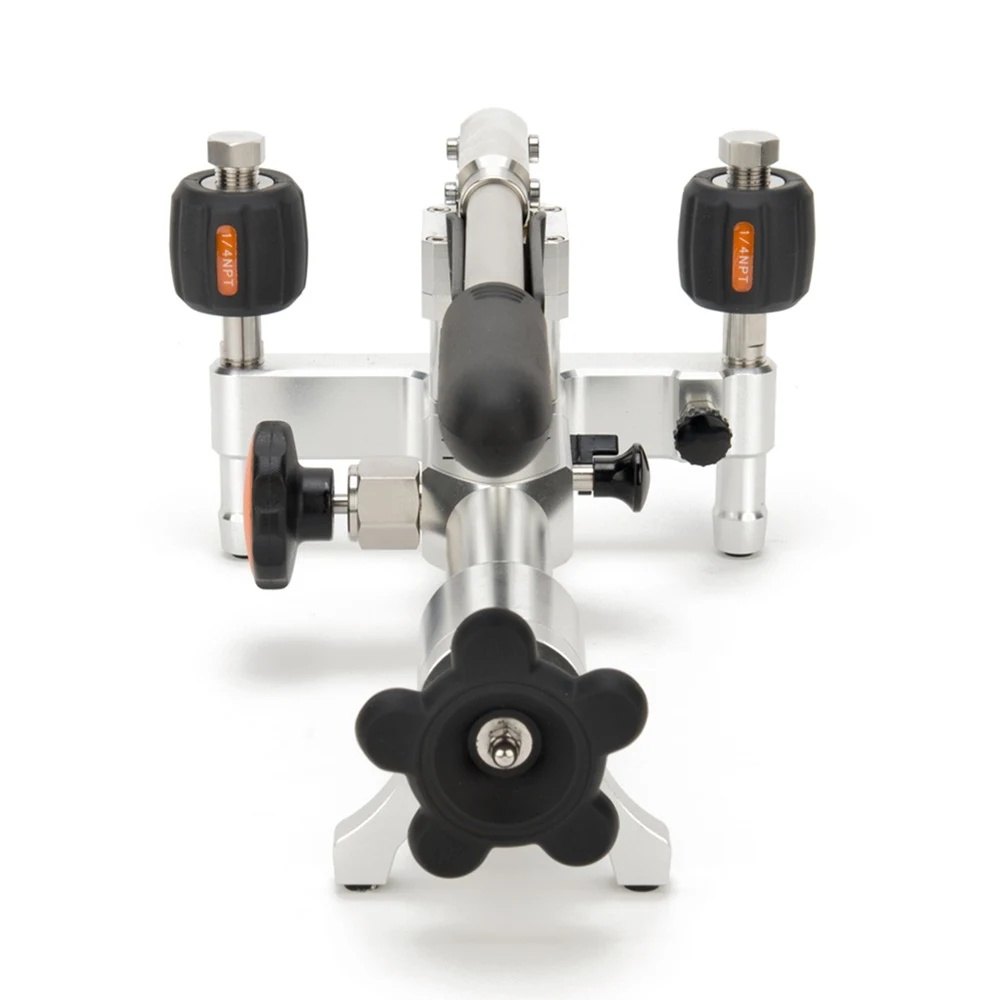

세 개의 노브와 핸들이 보이는 압력펌프 정면

선택 가이드

917과 인접 모델
가압 방식 비교

이럴 때 (현장 조건)	권장 모델	선택 이유
들고 다니며 낮은 고압까지 점검할 때	Additel ADT914A	핸드헬드 크기여서 들고 다니며 스크루 프레스로 가압하기 좋습니다.
스크루 프레스만으로 중간 고압까지 점검할 때	Additel ADT916A	레버 없이 스크루 프레스로 가압하는 휴대형이라 중간 고압 점검에 맞습니다.
같은 본체에서 한 단계 높은 압력이 필요할 때	Additel ADT918	본체와 매뉴얼이 같아 사용법은 그대로이고, 최대 압력만 더 높습니다.
벤치형 고압이 필요할 때	Additel ADT919A · ADT920	벤치에 두고 긴 레버로 가압해 높은 압력을 작업대에서 만들기 좋습니다.

구성·옵션

917 본체와
함께 고르는 별매품

구성품 — ADT917 공압 테스트 펌프 본체.
별매 — ADT917-MK 정비 키트.
별매 — ADT100-HTK-8K 호스 테스트 키트.
별매 — ADT102 어댑터 세트(1/4NPT 수나사), ADT103 퀵 커넥터 세트.

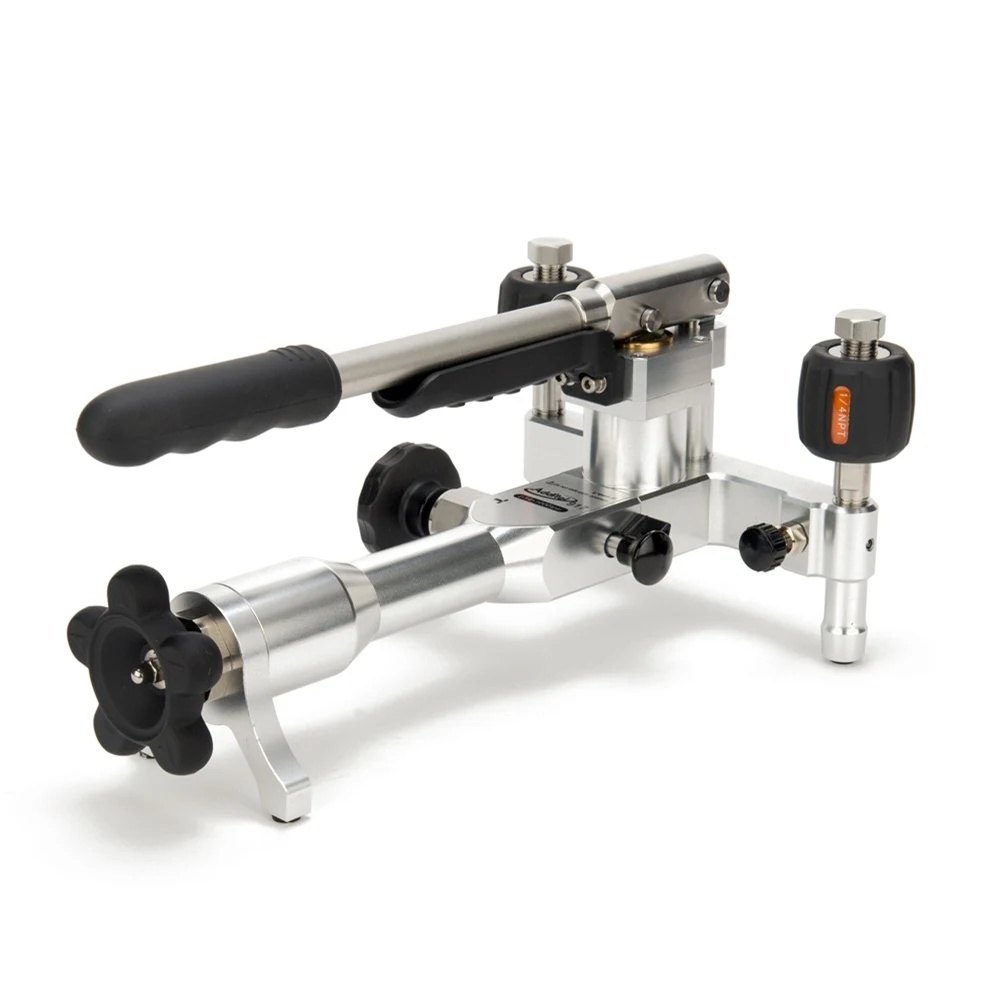

측면 핸들과 실린더가 보이는 압력펌프

917과 함께 검토할
Additel 펌프

ADT917은 918과 무엇이 다릅니까?
최대 압력이 다릅니다. 917은 70 bar까지, 918은 100 bar(1,500 psi)까지 만듭니다. 본체와 매뉴얼은 같습니다.
ADT917은 고압 밸브를 따로 조작해야 합니까?
아니요. 레버로 바로 가압하고 스크루 프레스로 조정하므로 별도 고압 밸브를 조작하지 않아도 됩니다.
진공도 만들 수 있습니까?
네, 95 % 진공부터 70 bar 양압까지 한 대로 만들 수 있습니다.
공압 펌프 자체에 정확도 사양이 있습니까?
아니요, 펌프 자체의 정확도 사양은 없습니다. 결과의 정확도는 연결한 기준 게이지가 정합니다.
917의 연결 방식은 무엇입니까?
손으로 조이는 퀵 커넥터입니다. PTFE 테이프나 렌치 없이 연결할 수 있습니다.
