Fluke Calibration P5513 비교 압력펌프(공압)

Fluke Calibration P5513 비교 압력펌프(공압)

MODEL
P5513
브랜드
FLUKE CALIBRATION

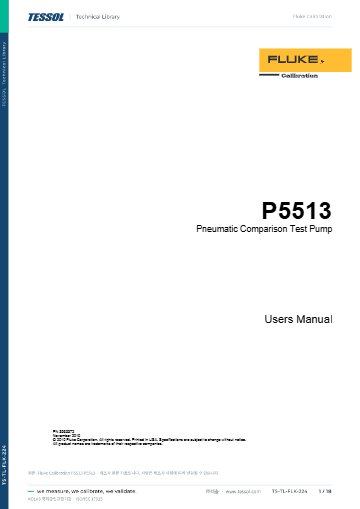

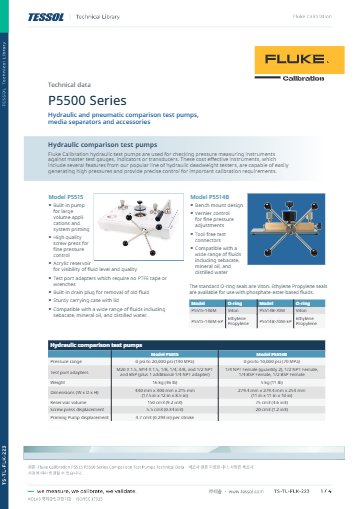

제품 자료
제품문의 구매하기

질소 용기를 연결해
210 bar까지 가압하는 펌프

Fluke Calibration P5513 공압 비교 펌프

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration P5513은 질소 용기 같은 외부 압력원의 가스를 니들 밸브와 스크루 프레스로 조절해 0~210 bar(3,000 psi)까지 가압하는 벤치형 고압 공압 비교 펌프(Pneumatic Comparison Test Pump)입니다. 내장 압축기 없이 깨끗하고 건조한 가스로 압력계와 트랜스미터를 교정합니다.

두 가지 조정 장치가 고압 구간을 세밀하게 맞추고, 1/4 NPT 암나사 공급 포트가 가스 라인 연결을 단순하게 합니다. 기체 전용 고압 교정을 위한 이 펌프는 (주)테솔이 국내에 공식 공급합니다.

210 bar

최대 압력 (3,000 psi)

1/4 NPT

가스 공급 포트 암나사

2단 조정

니들 밸브 · 스크루 프레스

8 kg

본체 무게

특징

외부 가스를
세밀하게 조절

핵심 특징현장에서 달라지는 점
고압 기체 전용깨끗하고 건조한 가스로 210 bar까지 교정하므로 오일 오염 걱정이 없습니다.
외부 압력원 연결질소 용기 같은 가스 공급원을 연결해 현장에 있는 설비를 그대로 활용합니다.
1/4 NPT 공급 포트암나사 포트에 가스 라인을 연결하는 단순한 방식으로 설치 시간이 짧습니다.
니들 밸브와 스크루 프레스두 가지 조정 장치로 고압 구간의 압력을 단계적으로 맞춥니다.
어댑터 2세트1/8 · 1/4 · 3/8 · 1/2 NPT 또는 BSP가 포함되어 계기 나사 규격에 맞춰 바꿔 끼울 수 있습니다.
기준 게이지 번들2700G를 함께 세우는 번들 모델로 기준 게이지 선정 시간을 줄입니다.

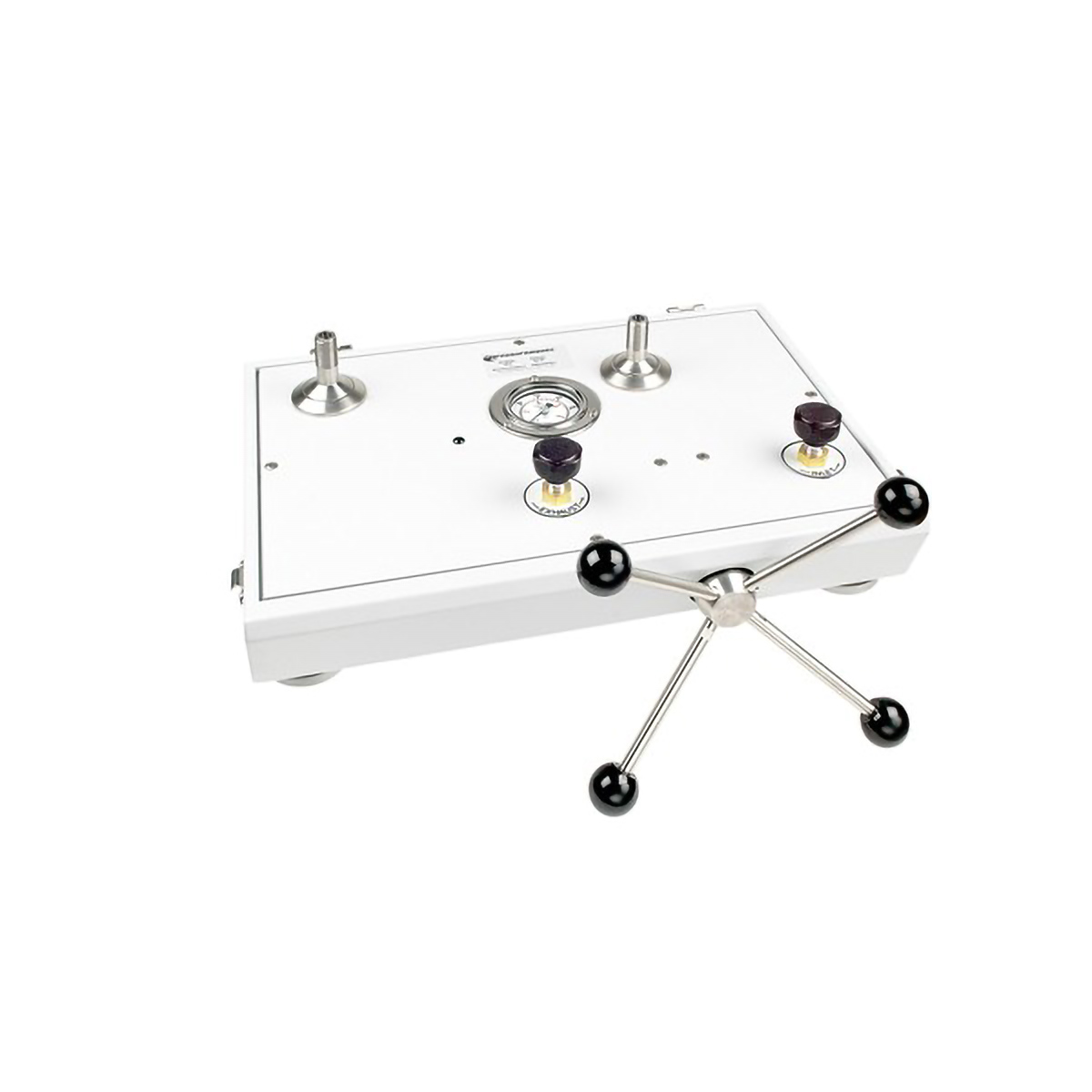

FLUKE CALIBRATION P5513 - 게이지와 노브, 핸들이 있는 비교 압력펌프 상부
게이지와 노브, 핸들이 있는 비교 압력펌프 상부

가스 공급

외부 압력원이
있어야 하는 이유

P5513에는 압축기가 없으므로 외부 압력원이 필요합니다. 공급 가스는 깨끗하고 건조해야 하며, 레귤레이터와 질소 용기 구성은 현장 설비에 맞춰 별도로 준비하세요.

기체 전용 210 bar 교정

P5513은 기체 매체용입니다. 오일 계기는 유압 비교 펌프 P5515로 나누어 교정하고, 가스 용기 없이 손으로 고압 공압을 만들려면 700HPPK(21 MPa)를 검토하세요.

펌프에는 정확도 사양이 없습니다. 교정 결과는 함께 세우는 기준 게이지가 결정합니다. 이 펌프는 게이지압 전용이라 진공은 만들지 않습니다.

사양

P5513
상세 사양

항목사양
압력 범위0 ~ 210 bar (3,000 psi)
압력원외부 압력원 필요 (예: 질소 용기), 공급 연결 1/4 NPT 암나사
조정니들 밸브, 스크루 프레스 미세 조정
테스트 포트 어댑터1/8 · 1/4 · 3/8 · 1/2 NPT 또는 BSP 2세트
크기 (W × D × H)440 × 300 × 215 mm
무게8 kg
옵션2700G 기준 게이지 번들, P5540 · P5541 · P5542 어댑터 세트, P5543 앵글 어댑터, P5544 2게이지 스탠드, P5551 지침 제거기

활용 분야

고압 기체 계통의
계기 교정

  • 고압 압력계 교정 — 210 bar 범위의 압력계를 기준 게이지와 비교합니다.
  • 압력 트랜스미터 교정 — 출력 신호를 기준 압력과 대조합니다.
  • 가스 계통 계기 점검 — 가스 라인에 달린 계기를 벤치에서 교정합니다.
  • 품질 관리 교정 — 여러 범위의 계기를 같은 벤치에서 순서대로 교정합니다.

선택 가이드

압력원과 매체로
고르는 펌프

이럴 때 (현장 조건)권장 모델선택 이유
외부 가스로 210 bar 기체 교정을 할 때Fluke Calibration P5513외부 압력원을 니들 밸브와 스크루 프레스로 조절합니다.
가스 용기 없이 20 bar 이하와 진공이 필요할 때Fluke Calibration P5510내장 핸드 펌프로 압력과 진공을 만듭니다.
유압 계기를 1,400 bar까지 교정할 때Fluke Calibration P5515핸드 펌프와 스크루 프레스를 갖춘 유압 비교 펌프입니다.
현장에서 21 MPa 공압이 필요할 때Fluke Calibration 700HPPK손 펌프로 공기를 압축하는 휴대 공압 키트입니다.

구성·옵션

구성품과
2700G 번들 선택

  • 구성품 — 비교 펌프 본체와 테스트 포트 어댑터 2세트(1/8 · 1/4 · 3/8 · 1/2 NPT 또는 BSP)가 들어 있습니다.
  • 2700G 번들 — 단품과 2700G 번들 모델 가운데 선택합니다. 단품은 기준 게이지를 따로 준비합니다.
  • 별도 구성 — 어댑터 세트 3종과 앵글 어댑터, 2게이지 스탠드, 지침 제거기가 있습니다.
