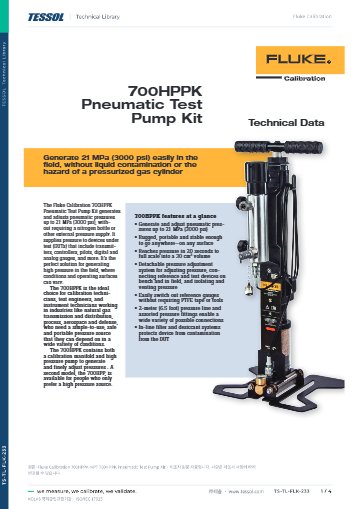

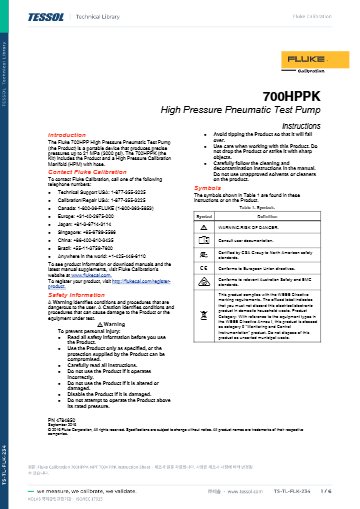

제품 자료
제품문의 구매하기

가스 용기 없이 21 MPa까지
손으로 가압하는 펌프 키트

Fluke Calibration 700HPPK 공압 테스트 펌프 키트

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 700HPPK는 외부 가스 없이 손으로 최대 21 MPa(3,000 psi)까지 압력을 만드는 현장용 공압 테스트 펌프 키트(Pneumatic Test Pump Kit)입니다. 분리형 교정 매니폴드에 기준 게이지를 달아 트랜스미터와 컨트롤러, 압력계를 점검합니다.

10 cm³ 용량을 20초 안에 풀스케일까지 채우고, 가변 용량 조정으로 압력을 세밀하게 맞춥니다. 가스 용기를 들고 다니지 않아도 되는 이 키트는 (주)테솔이 국내에 공식 공급합니다.

21 MPa

최대 사용 압력 (3,000 psi)

20초

10 cm³ 풀스케일 도달

100 µm

피교정기 오염 필터

7.2 kg

키트 무게

특징

손 펌프로 21 MPa까지
공압 테스트 펌프 키트

핵심 특징현장에서 달라지는 점
외부 가스 불필요손 펌프로 공기를 압축하므로 질소 용기를 운반하고 교체하는 작업이 사라집니다.
분리형 매니폴드퀵 디텐트 핀으로 매니폴드를 떼어 계기 가까이에 둘 수 있어 압력 라인이 짧아집니다.
가변 용량 미세 조정고압 구간에서 압력을 세밀하게 맞춰 읽음값이 안정되는 시간이 짧아집니다.
건조제 필터공급 입구에서 공기 중 습기를 줄여 피교정기 내부가 오염되지 않도록 막습니다.
100 µm 오염 필터피교정기 쪽 필터가 이물질이 펌프로 들어오는 것을 막습니다.
회전형 기준 게이지 포트1/4 NPT 암 포트에 공구 없이 기준 게이지를 연결하고 방향을 돌릴 수 있습니다.

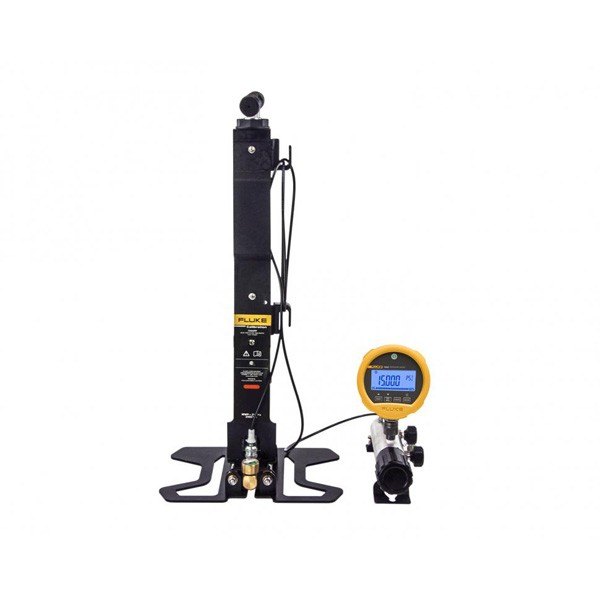

Fluke 700HPPK - 디지털 게이지를 연결한 공기압 테스트 펌프 키트
디지털 게이지를 연결한 공기압 테스트 펌프 키트

나사 규격

700HPPK 나사 규격별
세 가지 버전

계기 나사 규격에 맞춰 세 가지 버전 가운데 고르며, 버전마다 맞는 어댑터가 들어 있습니다. 펌프만 필요하면 단품 700HPP를, 프리미엄 피팅이 필요하면 700HPF를 선택하세요.

천연가스·공정 현장의 계기 점검

가스 용기 없이 트랜스미터와 컨트롤러, 파일럿, 압력계를 21 MPa까지 점검합니다. 기준값은 매니폴드에 장착한 2700G나 700G 게이지로 읽습니다. 벤치에서 질소 용기로 210 bar를 다룬다면 P5513을 검토하세요.

펌프 자체에는 정확도 사양이 없고, 측정 결과는 매니폴드에 장착한 기준 게이지가 정합니다. 이 키트는 게이지압 전용이라 진공은 만들지 않습니다.

사양

700HPPK
상세 사양

항목사양
최대 사용 압력21 MPa (3,000 psi), 공압, 외부 가스 불필요
속도10 cm³ 용량에서 20초 안에 풀스케일
교정 매니폴드분리형(퀵 디텐트 핀), 입구 · 벤트 밸브, 가변 용량 미세 조정, 회전형 1/4 NPT 암 기준 게이지 포트(공구 불필요)
오염 방지공급 입구 건조제 필터, 피교정기 쪽 100 µm 필터
어댑터 · 라인NPT 버전 1/8 · 1/4 NPT, BSP 버전 1/8 · 1/4 BSP, MET 버전 M14 · M20 · 1/4 NPT, 압력 라인 2 m
기준 게이지 연결1/4 NPT, 퀵 커넥트
미세 조정 분해능0.05 % rdg (700HPPK)
최대 누설률0.01 % rdg (700HPPK, 차단 밸브 닫힘)
크기66 × 30.5 × 13 cm (펌프 단품 700HPP 66 × 25 × 13 cm)
무게7.2 kg (펌프 단품 700HPP 5.5 kg)
모델700HPPK-NPT · -BSP · -MET, 펌프 단품 700HPP, 프리미엄 피팅 700HPF

활용 분야

벤치 밖 현장의
공압 계기 점검

  • 트랜스미터 점검 — 설치된 자리에서 공압을 걸어 트랜스미터 출력을 점검합니다.
  • 컨트롤러·파일럿 점검 — 공압 제어 장치에 압력을 걸어 동작을 확인합니다.
  • 압력계 교정 — 현장 압력계를 기준 게이지와 비교해 교정합니다.
  • 가스 계량·공정 설비 — 가스 용기 없이 야외 설비 현장의 계기를 교정합니다.

선택 가이드

현장·벤치 조건으로 고르는
압력 펌프

이럴 때 (현장 조건)권장 모델선택 이유
현장에서 21 MPa 공압이 필요할 때Fluke Calibration 700HPPK가스 용기 없이 손 펌프로 21 MPa를 만들고 교정 매니폴드까지 갖춰 현장 점검에 맞습니다.
벤치에서 외부 가스로 210 bar가 필요할 때Fluke Calibration P5513질소 용기 같은 외부 압력원을 니들 밸브로 세밀하게 조절해 벤치 고압 교정에 맞습니다.
20 bar 이하 압력과 진공이 필요할 때Fluke Calibration P5510내장 핸드 펌프로 압력과 진공을 모두 만드는 벤치형이라 저압·진공 교정에 적합합니다.
40 bar까지 공압 펌프가 필요할 때Fluke 700PTP-1진공 -0.87 bar부터 40 bar까지 다루는 공압 테스트 펌프라 40 bar까지의 공압 점검에 맞습니다.

구성·옵션

700HPPK 키트 구성품과
별도 구매 품목

  • 구성품 — 펌프와 교정 매니폴드, 캔버스 휴대 가방, 씰 퀵 서비스 키트, 건조제 리필, 실리콘 그리스, 고압 호스, 테스트 포트 어댑터가 들어 있습니다.
  • 기준 게이지 — 2700G나 700G를 따로 선택해 매니폴드의 기준 포트에 장착합니다.
  • 모델 — NPT, BSP, MET 세 버전과 펌프 단품 700HPP, 프리미엄 피팅 700HPF가 있습니다.
