DCAP 공압 핸드펌프로 압력·진공 교정하는 순서
질소 실린더도 전원도 없는 현장에서 수백 psi급 압력계나 진공계를 교정해야 한다면 공압 핸드펌프가 가볍고 간단한 압력원이 됩니다. 다만 기체는 압축되면 데워지고 식으면서 압력이 내려가므로, 펌핑 직후 읽은 값을 그대로 믿으면 안 됩니다. Ralston DCAP·DCAP-PV 공압 핸드펌프 매뉴얼을 기준으로 연결부터 시험점 맞추기, 진공 교정까지 순서대로 정리했습니다.
모델 선택
압력 전용과 진공 겸용, 어느 쪽이 맞을까요?

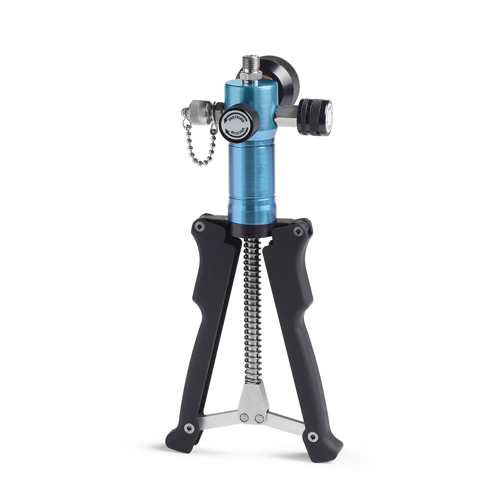

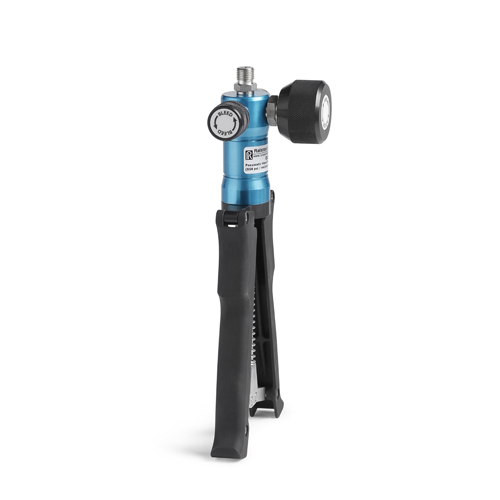

압력계만 교정한다면 DCAP, 진공계나 연성계까지 다룬다면 노브 하나로 압력과 진공을 바꾸는 DCAP-PV가 맞습니다.
두 모델 모두 손잡이를 쥐었다 놓는 시저형 펌프입니다. 매체는 공기이고, 사양에는 불활성가스와 천연가스도 호환 매체로 적혀 있습니다. 출구가 두 개라 기준기와 시험 대상 계기(DUT)를 티 없이 동시에 연결할 수 있고, 미세조정 피스톤으로 시험점을 정밀하게 잡습니다. 전기나 질소 없이 압력 교정을 하도록 설계되어, 전원과 가스를 끌어오기 어려운 계기실이나 배관 현장에 들고 가기 좋습니다.
| 항목 | DCAP | DCAP-PV |
|---|---|---|
| 최대 압력 | 600 psi(매뉴얼)·650 psi(웹) | 650 psi |
| 진공 | 없음 | -28.5 inHg (-96.5 kPa) |
| 미세조정 분해능 | 0.001 psi (7 Pa) | 0.001 psi (7 Pa) |
| 무게(웹) | 795 g | 930 g |
| 출구 | Male Quick-test 2개 | Male Quick-test 2개 |
DCAP의 최대 압력은 문서마다 표기가 다릅니다. 웹 사양은 650 psi(약 4.48 MPa), DCAP 매뉴얼 Rev 2는 0~600 psi(42 bar)입니다. 시험 계획은 낮은 쪽인 600 psi를 사용 상한으로 두고 세우는 편이 안전합니다.
기준기 나사 형태에 맞는 연결 어댑터

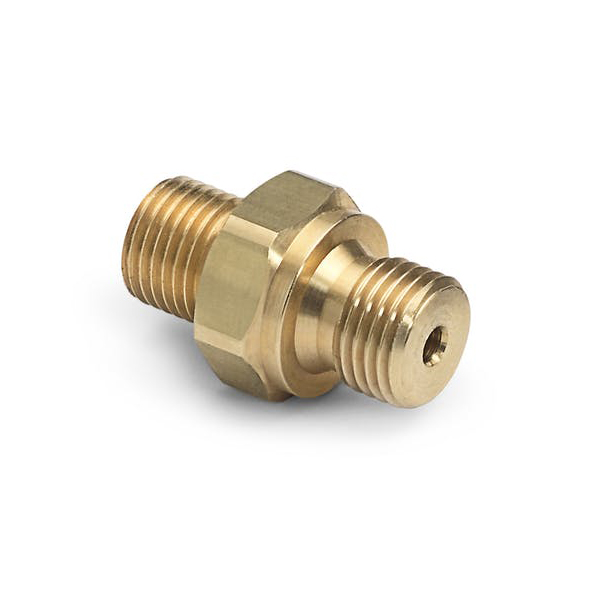

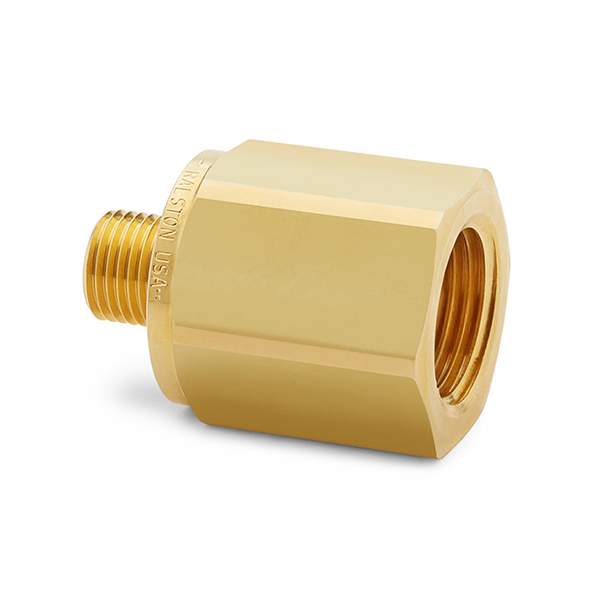

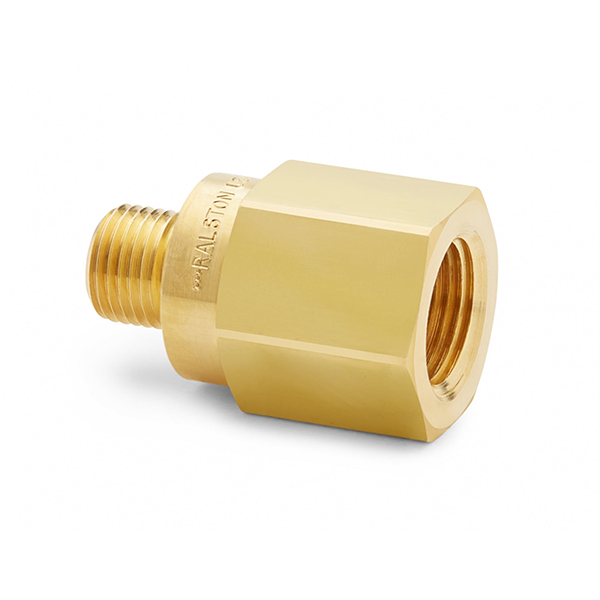

기준 게이지의 나사가 수나사 NPT인지, 수나사 BSPP인지, 암나사 NPT인지에 따라 쓰는 Quick-test 어댑터가 다릅니다. 매뉴얼 안내대로라면 수나사 NPT 게이지는 NPT 암 Quick-test 어댑터와 호스로, 수나사 BSPP 게이지는 BSPP 와셔와 BSPP 암 어댑터로, 암나사 NPT 게이지는 NPT 수 어댑터로 연결합니다. BSPP 평행 나사는 보통 나사산이 아니라 와셔 면에서 밀봉하므로, 와셔를 빠뜨리면 낮은 압력에서도 샐 수 있습니다. DUT 쪽은 공정에서 격리하고 벤트한 뒤 NPT 수 어댑터와 Quick-test 호스로 연결합니다.
압력 시험점은 아래에서 올라가며 맞춥니다
압력을 올리며 맞출 때는 블리드 밸브를 닫고 시험점 바로 아래까지 펌핑한 다음, 값이 안정되면 미세조정 밸브로 시험점에 정확히 맞춥니다.
하강 시험점은 반대입니다. 블리드 밸브를 살짝 열어 시험점 바로 위까지 내린 뒤 미세조정으로 맞춥니다. 같은 계기를 오르는 쪽과 내리는 쪽에서 모두 읽어야 히스테리시스, 즉 같은 압력에서 올라갈 때와 내려갈 때 지시값이 얼마나 다른지 알 수 있습니다.
- DUT를 공정에서 격리하고 벤트한 뒤 벤트 밸브를 닫습니다.
- 기준기와 DUT를 두 출구에 연결하고 블리드 밸브를 닫습니다.
- DCAP-PV는 노브를 반시계 방향으로 돌려 압력 모드로 둡니다.
- 시험점 바로 아래까지 펌핑하고 값이 안정될 때까지 기다립니다.
- 미세조정 밸브로 시험점에 맞추고 두 계기를 읽습니다.
- 하강은 블리드 밸브로 시험점 바로 위까지 내린 뒤 미세조정합니다.
- 끝나면 블리드 밸브를 열어 남은 압력을 모두 벤트합니다.
DCAP-PV로 진공 교정하기
DCAP-PV는 압력·진공 노브를 시계 방향으로 돌리면 진공 모드가 됩니다. 펌핑과 미세조정 순서는 압력과 같고, -28.5 inHg까지 진공 시험점을 만들 수 있습니다.
Ralston은 손잡이를 쥐는 행정에서 진공이 만들어지도록 설계해 스프링을 덜 단단하게 만들 수 있었다고 설명합니다. 진공 시험점도 펌핑으로 가까이 간 뒤 안정을 기다려 미세조정하고, 진공을 줄일 때는 블리드 밸브로 천천히 대기를 들여보내세요.
온도 효과
기체가 식으면 압력은 얼마나 내려갈까요?

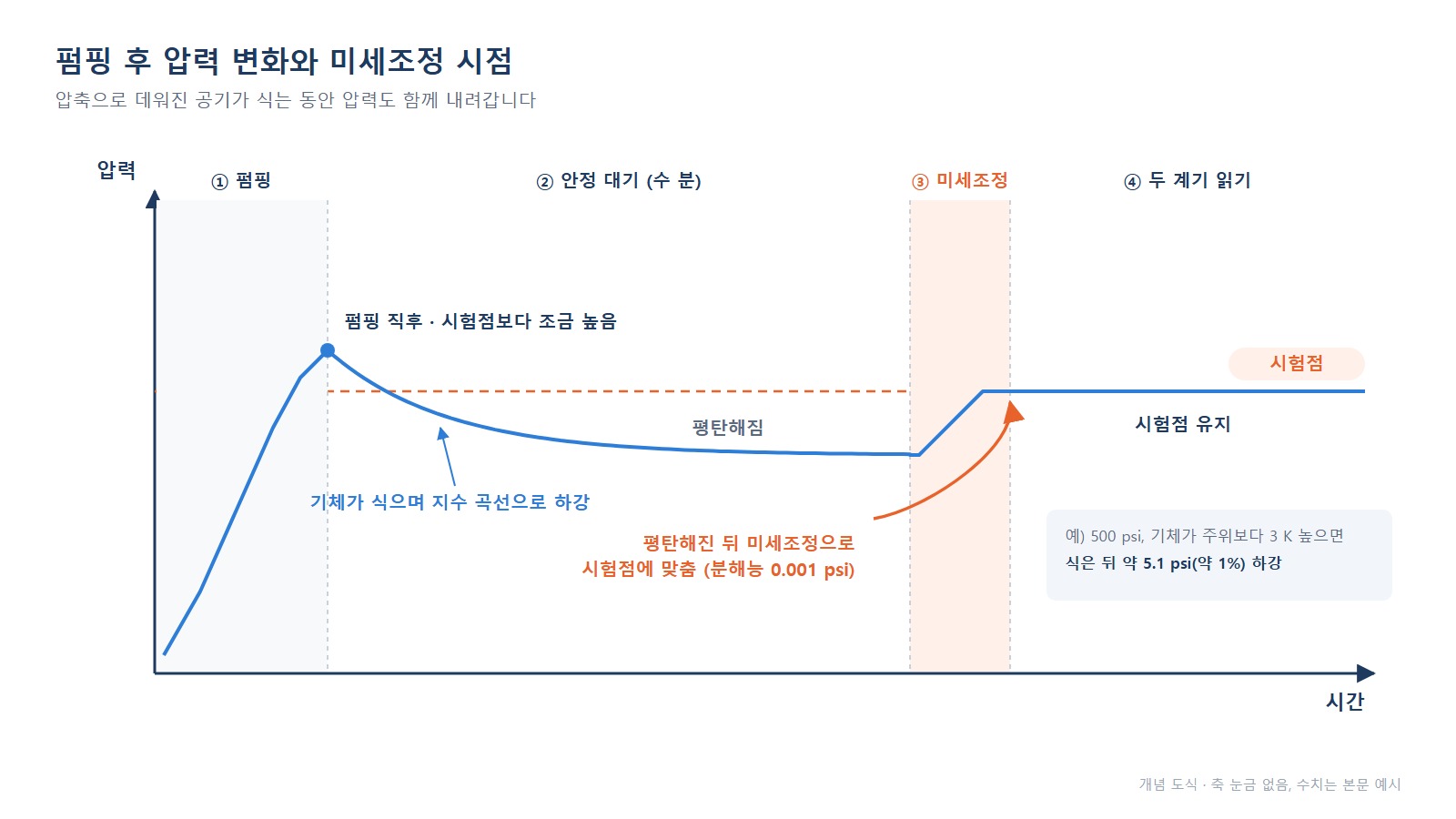

부피가 일정한 기체의 절대압은 절대온도에 비례합니다. 펌핑 직후 500 psi를 읽었을 때 기체가 주위보다 3 K 높았다면, 식은 뒤 약 5.1 psi가 내려갑니다.
비례 관계는 절대압에서 성립하므로 게이지압 500 psi에 해수면 대기압 14.7 psi를 더한 514.7 psia로 계산합니다. 압축 직후 기체 온도를 주위 25 °C보다 3 K 높은 301.15 K로 가정하면 514.7 × 3 ÷ 301.15 ≈ 5.1 psi이고, 대기압은 그대로이니 게이지 지시도 같은 크기, 즉 시험점의 약 1%만큼 내려갑니다. 온도 1 K당 약 1.7 psi라는 변화는 미세조정 분해능 0.001 psi보다 훨씬 큽니다. 매뉴얼이 펌핑 후 수 분 동안 안정을 기다리라고 하는 것도 이 때문입니다.
| 조건(가정) | 값 |
|---|---|
| 시험점 | 500 psi 게이지압 (514.7 psia) |
| 대기압 | 14.7 psi (해수면) |
| 주위 온도 | 25 °C (298.15 K) |
| 압축 직후 기체 | 주위 + 3 K, 부피 일정 |
| 식은 뒤 압력 변화 | 약 -5.1 psi (약 1%) |
펌핑을 빠르고 많이 할수록 기체가 더 데워집니다. 시험점에 가까워지면 천천히 펌핑해야 안정 시간이 줄어듭니다. 안정된 뒤에도 값이 일정하게 떨어진다면 온도보다 누설을 의심하고, 비눗물 같은 누설 검지액으로 연결부를 확인하세요.
300회 사용 또는 3개월마다 하는 정비
매뉴얼은 DCAP·DCAP-PV를 300회 사용하거나 3개월이 지날 때마다 Quick-test 연결부에 오일 2 ml를 넣고, 미세조정 피스톤의 O-링과 나사를 윤활하라고 권장합니다.
미세조정 피스톤의 O-링에는 실리콘계 윤활제를, 나사에는 흑연계 그리스를 씁니다. 오래 사용해 펌핑 피스톤이 뻑뻑해지면 흑연 그리스를 얇게 바르라는 안내도 매뉴얼 문제 해결 항목에 있습니다. 정해진 주기로 윤활해 두면 이런 증상을 미리 줄일 수 있습니다.
관련 제품
자주 묻는 질문
DCAP 공압 핸드펌프의 최대 압력은 얼마인가요?
웹 사양은 650 psi, DCAP 매뉴얼 Rev 2는 0~600 psi로 서로 다릅니다. 두 값이 정리되기 전까지는 600 psi를 사용 상한으로 두는 편이 안전합니다.
DCAP-PV로 진공계도 교정할 수 있나요?
할 수 있습니다. 노브를 시계 방향으로 돌리면 진공 모드로 바뀌어 -28.5 inHg(-96.5 kPa)까지 진공을 만들 수 있습니다.
펌핑한 뒤 압력이 조금씩 내려가면 누설인가요?
처음 몇 분 동안의 하강은 누설이 아닐 수 있습니다. 압축으로 데워진 기체가 식으면서 압력이 내려가기 때문입니다. 매뉴얼대로 수 분 동안 안정을 기다린 뒤에도 계속 떨어지면 그때 누설을 점검하세요.
공압 핸드펌프에 질소를 써도 되나요?
쓸 수 있습니다. DCAP 사양에는 공기 외에 불활성가스와 천연가스도 호환 매체로 올라 있습니다. 기본 매체는 주위 공기라 별도 가스 없이도 교정할 수 있습니다.
DCAP에 BSPP 나사 기준 게이지는 어떻게 연결하나요?
BSPP 와셔와 BSPP 암 Quick-test 어댑터를 사용하세요. BSPP는 와셔 면에서 밀봉하므로 와셔 없이 연결하면 누설이 생길 수 있습니다.
