Ralston DPPV 압력/진공 펌프 125 psi/900 kPa/-23 InHg

Ralston DPPV 압력/진공 펌프 125 psi/900 kPa/-23 InHg

MODEL
DPPV
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

저압 계기에 압력과 진공을
노브로 바꿔 거는 핸드 펌프

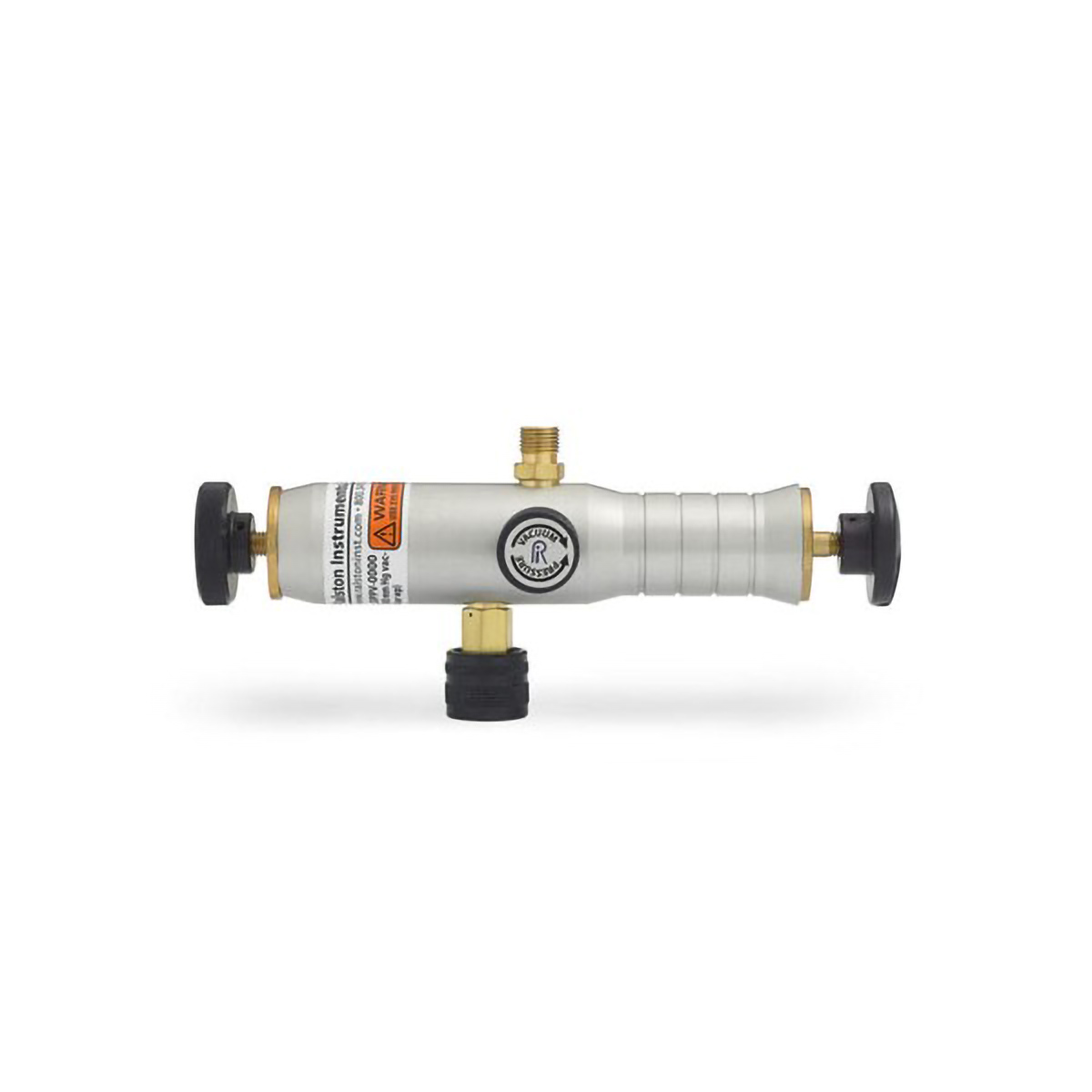

Ralston DPPV 압력 · 진공 핸드 펌프

견적 받기

Ralston 국내 정식 공급 파트너

Ralston DPPV는 노브를 돌려 8.6 bar(125 psi · 860 kPa) 압력과 -77.9 kPa(-23 inHg) 진공을 한 본체에서 전환하는 공압 실린더 핸드 펌프(압력·진공 겸용 Hand Pump)입니다. 현장에서 저압 계기와 차압 트랜스미터를 교정합니다.

장갑을 낀 손으로도 모드를 바꾸고, 퀵 테스트 포트 2개에 기준 게이지와 피교정기를 따로 연결하므로 티 조인트가 필요하지 않습니다. 860 g의 금속 본체는 이동이 잦은 계측 담당자가 휴대하기에 알맞으며, (주)테솔이 국내에 공식 공급합니다.

8.6 bar

압력 모드 최대 발생 압력

-77.9 kPa

진공 모드 최대 도달 진공

0.01 psi

압력 설정용 미세 조정 단위

860 g

휴대하기 쉬운 본체 중량

특징

한 대로 양방향
교정하는 구조

핵심 특징현장에서 달라지는 점
노브 모드 전환펌프를 바꾸지 않고 압력 점검에서 진공 점검으로 넘어가므로 차압 트랜스미터의 양쪽 구간을 이어서 확인합니다.
장갑 착용 조작방한·방진 장갑을 낀 채로 전환하여 옥외 설비 점검에서 장갑을 벗는 번거로움이 사라집니다.
출구 포트 2개티 조인트 없이 기준 게이지와 시험 대상이 직결되어 연결부 누설을 점검할 곳이 줄어듭니다.
미세 조정 피스톤낮은 압력에서도 눈금 지점에 압력을 조금씩 조정해 게이지 지시를 읽을 여유가 생깁니다.
소프트 시트 블리드 밸브압력을 서서히 빼므로 스위치가 복귀하는 지점을 놓치지 않습니다.
퀵 테스트 연결렌치와 실런트 없이 손으로 끼워 계기 교체 시간이 짧습니다.

교정 구성

기준기와 피교정기
분리 연결

DPPV로 저압 또는 진공을 걸고 외부 기준 게이지로 값을 읽는 방식이어서 압력계, 차압 트랜스미터, 압력 스위치를 같은 구성으로 점검할 수 있습니다. 펌프 자체에는 정확도 사양이 없으며, 교정 결과의 정확도는 연결한 기준 게이지나 모듈이 결정합니다. 압력만 사용하면 DP0V, 진공만 사용하면 DV0V, 45 bar와 진공을 함께 다루면 DCAP-PV가 적합합니다.

노브 한 번으로 압력에서 진공으로

노브를 돌리면 같은 피스톤이 압력 모드와 진공 모드로 바뀝니다. 진공 구간은 -77.9 kPa까지 도달하므로 차압 트랜스미터의 저압 쪽 점검까지 범위에 들어옵니다. 더 깊은 진공이 필요하면 -96.5 kPa에 도달하는 DCAP-PV를 검토하세요.

사양

압력·진공 겸용
펌프 사양

항목사양
형식공압 실린더 핸드 펌프 (압력·진공 노브 전환)
최대 압력8.6 bar / 860 kPa (125 psi)
최대 진공-77.9 kPa (-23.00 inHg)
미세 조정 분해능0.01 psi (70 Pa), 압력 설정 단위
피스톤 변위1.25 in³
출구 포트수 퀵 테스트(Quick-test) 2개 (1개는 캡·체인 포함)
사용 매체공기, 불활성 기체, 천연가스
재질아노다이징 알루미늄, 황동, 스테인리스강
씰 재질Buna-N, 델린(Delrin)
파열 압력70 bar / 7.00 MPa (1,000 psi)
동작 온도-18 ~ 54 °C
중량860 g
외형 치수 (H × W × D)9.65 × 12.95 × 8.64 cm
번들 호스퀵 테스트 6,900 psi, 황동 연결부, 3 ft (92 cm) (-RG 계열 1 m)
번들 모델DPPV-0000, -1MBA, -2MBA, -2FBA, -2FBA-RG, -3FBA-RG, -4FBA-RG, 게이지 번들 DPPV-PM15PSIG-D
키트·부품DPPV-KIT2, DPPV-KIT6-GC 키트, 운반 케이스
원산지 / HS 코드미국 / 8414.10.0000

활용 분야

압력과 진공을
모두 쓰는 점검

  • 차압 트랜스미터 교정 — 저압과 진공 구간을 한 펌프로 이어서 점검합니다.
  • 압력계·진공계 점검 — 기준 게이지를 연결해 눈금 지점의 지시 오차를 읽습니다.
  • 압력 스위치 시험 — 압력과 진공 양쪽에서 동작 지점과 복귀 지점을 확인합니다.
  • 옥외 설비 점검 — 장갑을 낀 채 노브를 돌려 모드를 바꾸며 작업 흐름을 유지합니다.

선택 가이드

압력·진공 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
125 psi까지 압력만 필요할 때DP0V압력 전용 구조로 조작이 단순합니다.
진공만 필요할 때DV0V진공 전용 실린더 펌프입니다.
압력과 진공을 노브로 바꿔 쓸 때DPPV8.6 bar 압력과 -77.9 kPa 진공을 한 본체에서 전환합니다.
45 bar와 더 깊은 진공이 필요할 때DCAP-PV시저형 구조로 4.50 MPa 압력과 -96.5 kPa 진공에 대응합니다.

구성·옵션

DPPV 번들
구성표

모델기준 게이지기준 연결공정 연결호스
DPPV-0000없음없음1/4" 수 NPT3 ft (92 cm)
DPPV-2FBA없음1/4" 암 NPT1/4" 수 NPT3 ft (92 cm)
DPPV-1MBA없음1/8" 수 NPT1/4" 수 NPT3 ft (92 cm)
DPPV-2MBA없음1/4" 수 NPT1/4" 수 NPT3 ft (92 cm)
DPPV-2FBA-RG없음G 1/4 암 BSPPG 1/4 암 BSPP1 m (3.3 ft)
DPPV-3FBA-RG없음G 3/8 암 BSPPG 1/4 암 BSPP1 m (3.3 ft)
DPPV-4FBA-RG없음G 1/2 암 BSPPG 1/4 암 BSPP1 m (3.3 ft)
DPPV-PM15PSIG-DLC10 복합 압력·진공 게이지 ±15 psi / 1 bar / 100 kPa1/4" 암 NPT1/4" 수 NPT3 ft (92 cm)
