QTHP·XTHP 유압 핸드펌프, 공기 빼고 압력 안정시키는 순서

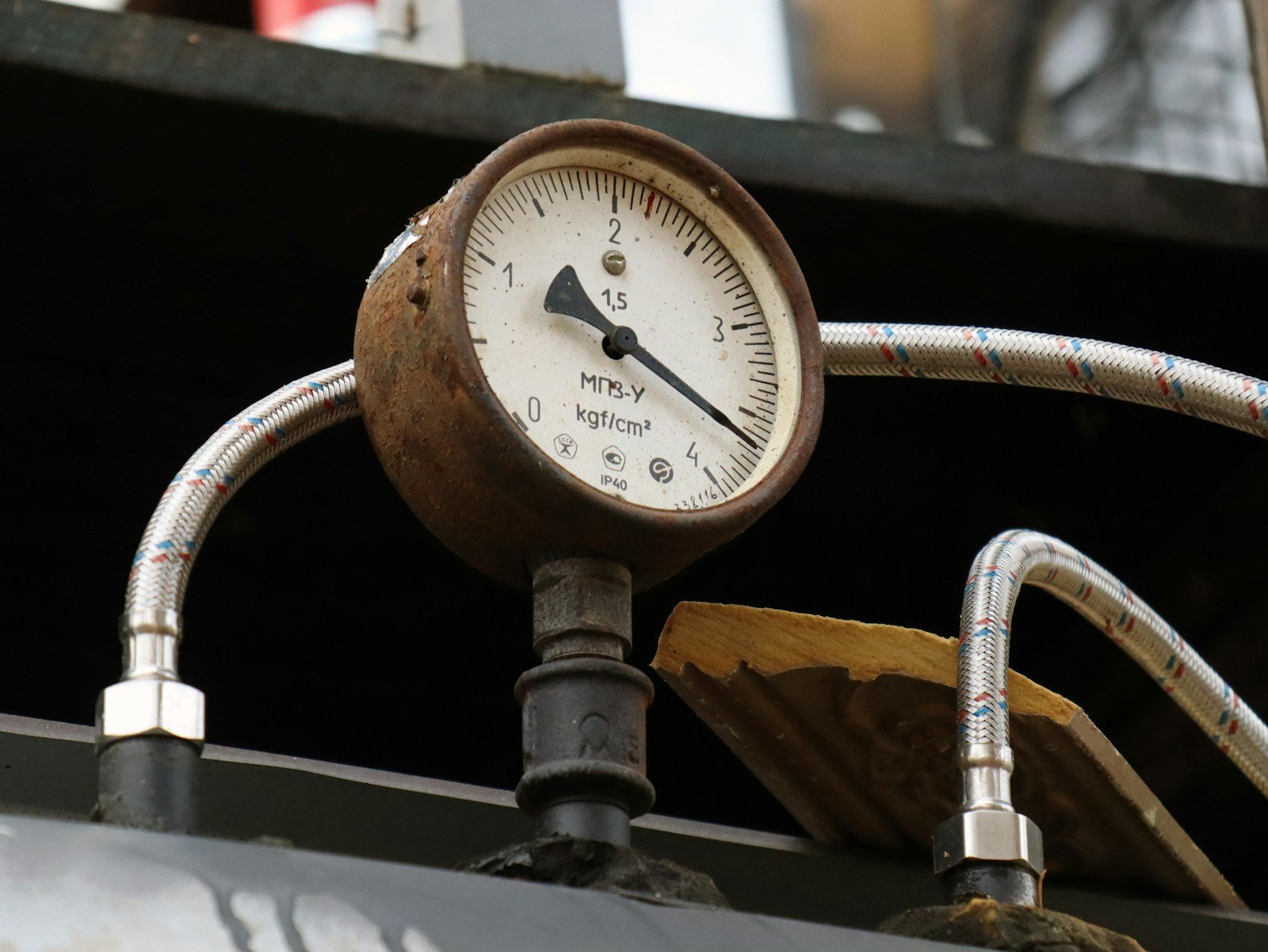

수천 psi급 압력계를 현장에서 교정하다 보면, 시험점에 맞춰 둔 압력이 자꾸 내려가거나 펌핑해도 압력이 오르지 않을 때가 있습니다. 원인은 대개 셋 중 하나입니다. 관로에 남은 공기, 압축 직후의 온도 변화, 그리고 연결부 처리입니다. Ralston QTHP·XTHP 유압 핸드펌프 매뉴얼을 바탕으로 공기 빼기부터 압력 안정, 보관까지 순서대로 정리했습니다.

모델 선택

QTHP와 XTHP, 어떤 모델을 골라야 하나요?

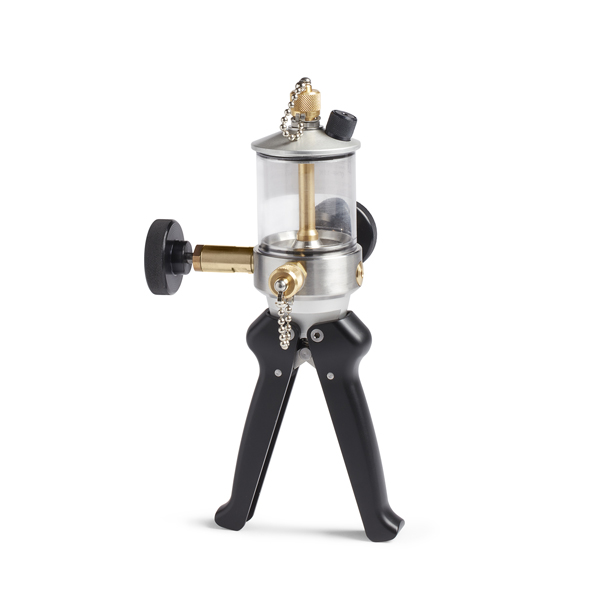

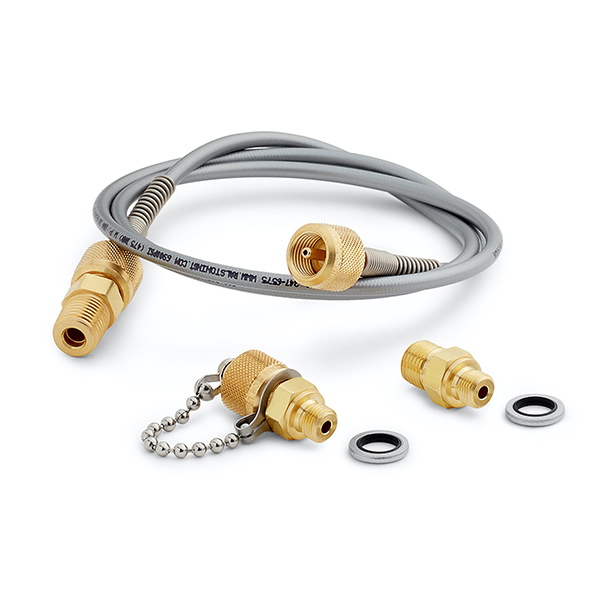

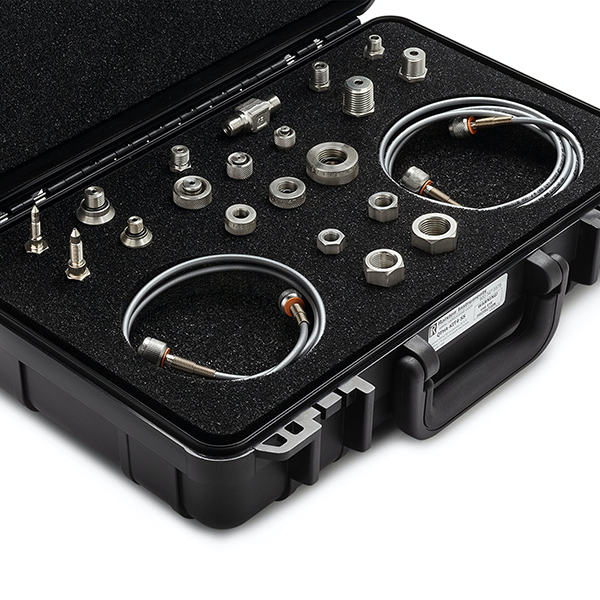

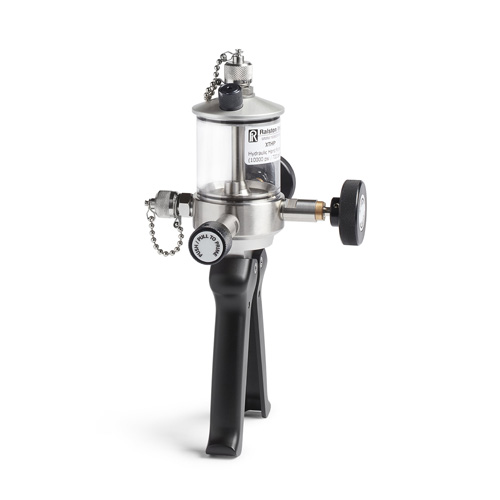

교정할 계기의 최대 압력이 5,000 psi 이하라면 QTHP, 그보다 높다면 10,000 psi급 XTHP가 기본입니다. 두 모델은 최대 압력 말고도 연결 규격과 씰 재질, 프라이밍 구조가 다릅니다. QTHP는 Quick-test 연결을, XTHP는 고압용 Quick-test XT 연결을 쓰므로 이미 가진 호스와 어댑터가 어느 규격인지 먼저 확인하세요. 규격이 다르면 서로 바꿔 끼울 수 없습니다.

사용 압력은 펌프의 최대값에 바짝 붙이지 않는 편이 안전합니다. 매뉴얼은 최대 사용 압력을 넘기면 손상이 생길 수 있다고 경고합니다. 계기의 시험 상한과 펌프 정격 사이에 여유가 남는 모델을 고르세요.

매체로는 어떤 액체를 쓸 수 있나요?

매뉴얼이 권장하는 매체는 Ralston 교정 오일, 유압유, 경질 모터오일, 변속기유, 물입니다. 호환 목록에는 에틸렌글리콜, 광유, 석유계 오일, 워셔액도 있습니다. 부동액과 알코올은 쓸 수 있지만 사용하지 않을 때 배출하고 세척한다는 조건이 붙고, 물처럼 윤활성이 없는 액체는 장기 보관 전에 빼내라는 안내가 따로 있습니다. 산소용 계기나 식품·제약 공정처럼 오일이 닿으면 곤란한 계기를 다룬다면, 매체를 미리 정해 두어야 펌프 하나를 오염 없이 돌려 쓸 수 있습니다.

프라이밍과 기포 제거는 연결 직후에

프라이밍은 펌프 실린더와 호스를 액체로 채워 공기를 밀어내는 작업입니다. 호스 끝에서 액체가 나올 때까지 펌핑하는데, 방식은 모델마다 다릅니다. QTHP는 핸드펌프 자체를 펌핑하고, XTHP는 별도의 프라이밍 피스톤을 펌핑해 호스 끝까지 액체를 보냅니다. 계기를 연결한 뒤에도 회수 구멍에서 기포가 더 나오지 않을 때까지 같은 동작을 되풀이하세요. 관로에 공기가 남으면 공기가 압축되는 만큼 펌핑 횟수가 늘고 압력도 쉽게 출렁입니다. 이 단계에 시간을 들이는 편이 전체 교정 시간은 오히려 짧습니다.

펌핑해도 프라이밍이 되지 않는다면 QTHP는 입구 체크밸브 플러그를, XTHP는 프라이머 조립체를 열어 O-링을 청소하거나 교체하세요. 매뉴얼은 그다음 입구 포트에 액체를 직접 보충하고 다시 조립하라고 안내합니다.

프라이밍이 안 되면 입구 포트에 액체를 보충합니다

시험점은 아래에서 다가가 미세조정으로

매뉴얼이 정한 순서는 이렇습니다. 블리드 밸브를 열고 미세조정 피스톤을 행정의 50%에 둡니다. 밸브를 닫은 뒤 시험점 바로 아래까지 펌핑하고, 마지막은 미세조정으로 정확히 맞춥니다.

피스톤을 중간에 두는 건 압력을 올리는 쪽과 내리는 쪽 모두로 움직일 여유를 남기기 위해서입니다. 예를 들어 0~3,000 psi 압력계를 25% 간격으로 교정한다면 상승 시험점은 750, 1,500, 2,250, 3,000 psi입니다. 점마다 조금 못 미치게 펌핑해 두고, 남은 거리는 피스톤으로 채웁니다.

1. DUT를 공정에서 격리하고 벤트한 뒤 벤트 밸브를 닫습니다.
2. 블리드 밸브를 열고 미세조정 피스톤을 50%에 둡니다.
3. 블리드 밸브를 단단히 닫습니다.
4. 시험점 바로 아래까지 펌핑하고 몇 분간 안정을 기다립니다.
5. 미세조정 피스톤으로 시험점에 맞추고 기준기와 DUT를 읽습니다.
6. 하강 시험점도 같은 방식으로 맞추고, 끝나면 블리드 밸브로 벤트합니다.

펌핑 직후 압력이 떨어지면 누설일까요?

꼭 그렇지는 않습니다. 매뉴얼은 펌핑 직후 압력이 최대 10%까지 떨어질 수 있으니 3~5분 기다려 액체가 식고 압력이 안정된 뒤 읽으라고 안내합니다. 액체는 빠르게 압축되면 온도가 조금 오르고, 밀폐된 관로에서는 그 열이 빠지는 동안 압력도 함께 내려갑니다. 3,000 psi 시험점이라면 10%는 300 psi입니다. 이 하강을 누설로 오해해 연결부를 다시 풀면 기포만 새로 들어갑니다. 기다린 뒤에도 계속 떨어질 때 누설을 의심하세요.

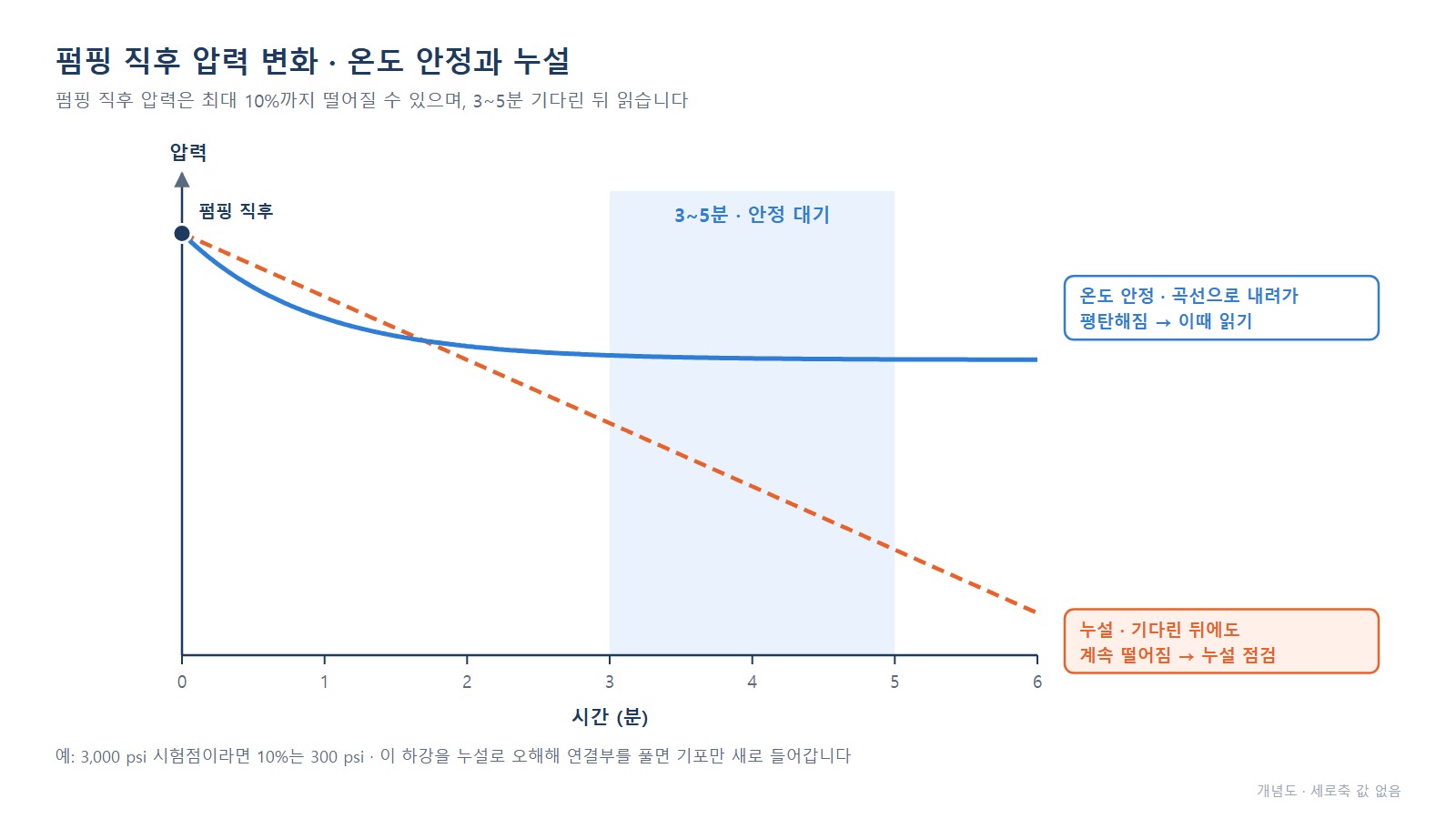

곡선으로 내려가 평탄해지면 온도 안정, 계속 떨어지면 누설입니다

기다려도 떨어지면 새는 부품 찾기

3~5분을 기다리고도 압력이 내려간다면 누설입니다. 우선 블리드 밸브를 더 조여 봅니다. 그래도 샌다면 미세조정 피스톤, 출구 호스 어댑터, 출구 체크밸브 플러그, 블리드 밸브 중 새는 부품을 찾아 O-링을 손질하세요.

손잡이를 쥘 때 올랐다가 놓을 때 떨어진다면 블리드 밸브나 체크밸브 쪽 문제입니다. 공정 연결부에서 샐 때는 실 테이프를 너무 많이 감은 경우가 흔합니다. 매뉴얼은 테이프를 걷어 내고 2~3바퀴만 감아 다시 연결하라고 권합니다.

공정 압력이 펌프에 걸린 상태에서 벤트 밸브를 열면 저장조가 깨지거나 파열될 수 있다고 매뉴얼은 경고합니다. 새는 액체나 부품, 호스가 빠르게 튀어 나올 수 있으니 보안경을 쓰고, 분해는 반드시 압력을 완전히 뺀 뒤에 하세요.

분해는 압력을 완전히 뺀 뒤에 합니다

정비 주기는 300회 또는 3개월, 보관 전에는 매체 정리

매뉴얼은 QTHP·XTHP를 300회 사용하거나 3개월이 지날 때마다 체크밸브를 청소·윤활하고, Quick-test 연결부마다 오일을 약 2 ml 넣도록 권합니다. 미세조정 피스톤 나사에는 흑연계 그리스를 바르세요. 오래 보관할 때는 물·알코올·에틸렌글리콜 같은 비윤활성 액체를 빼내고 경질 오일을 최소한 체크밸브 높이까지 채워 둡니다. 체크밸브와 O-링이 윤활성 액체에 잠긴 채 보관되니 다음 교정 준비도 한결 수월합니다.
