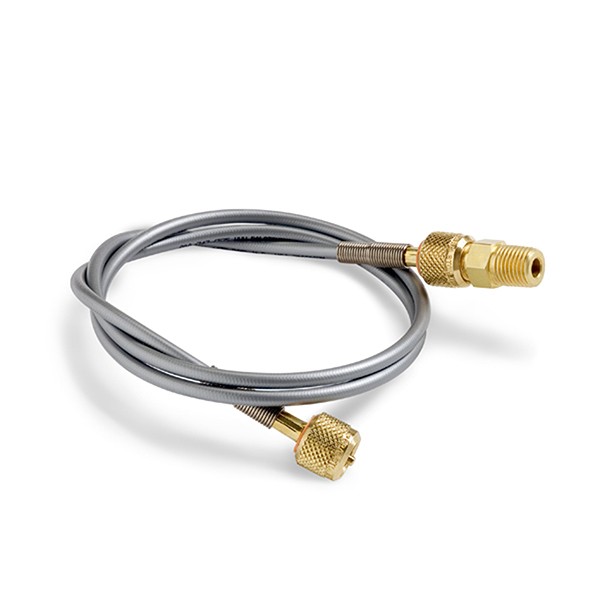

Ralston QTHA-KIT3은 황동 Quick-test 호스(QTQT-HOS-3ft) 1개와 1/4" 수 NPT 어댑터(QTHA-2MB0) 1개로 구성한 호스 어댑터 키트(Hose and Adapter Kit)입니다. 키트 기준 최대 압력은 5000 psi이며 씰은 Buna-N입니다. (주)테솔이 국내에 공식 공급합니다.
호스는 길이 3 ft(0.91 m), 최대 압력 6900 psi 규격이고 어댑터는 5000 psi 규격입니다. 키트 무게는 105 g이고 키트 치수는 높이 17.78 cm, 너비 12.7 cm, 깊이 2.54 cm입니다.
구성
QTHA-KIT3에 들어 있는 호스와 어댑터
호스는 양끝이 황동 Quick-test인 QTQT-HOS-3ft이고 어댑터는 1/4" 수 NPT × 수 Quick-test인 QTHA-2MB0입니다. 어댑터 렌치 크기는 9/16 in(15 mm)입니다.

사양
QTHA-KIT3 사양표
| 항목 | 사양 |
|---|---|
| 구성 | Quick-test 호스 1개, 어댑터 1개 |
| 재질 | 황동 |
| 씰 | Buna-N |
| 키트 최대 압력 | 5000 psi / 350 bar / 35 MPa |
| 키트 무게 | 105 g (3.68 oz) |
| 키트 치수 | 높이 17.78 cm, 너비 12.7 cm, 깊이 2.54 cm |
| 호스 길이 | 3 ft / 0.91 m |
| 호스 안지름·바깥지름 | 3.00 mm · 6.00 mm |
| 호스 최소 굽힘 반경 | 26 mm (1 in) |
| 호스 사용 유체 | 공기, 불활성 가스, 천연가스, 석유계 오일, 물 |
| 어댑터 연결부 | 1/4" 수 NPT (ASME B1.20.1) × 수 Quick-test |
| 어댑터 치수 | 높이 3.28 cm, 너비 1.42 cm, 깊이 1.42 cm |
| 어댑터 무게 | 31 g |
구성품별 정격
호스와 어댑터의 압력·온도 구분
호스는 최대 6900 psi(475 bar), 파열 압력 27000 psi(1860 bar)이고 어댑터는 최대 5000 psi(350 bar), 파열 압력 20000 psi(1380 bar)입니다. 사용 온도는 호스가 -40 ~ 60 °C, 어댑터가 -18 ~ 105 °C입니다. 호스 최대 진공은 -30 InHg(-101.6 kPa)입니다.
같은 계열
QTHA-KIT3의 스테인리스강 구성
- QTHA-KIT3-SS — 스테인리스강 호스·어댑터 구성
관련 제품
QTHA-KIT3과 이어 보는 어댑터·호스
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
- Ralston Quick-test 호스 QTQT-HOS · QSQS-HOS 시리즈 (6900 psi)
- Ralston Quick-test 호스 릴 (QTHR-QT · QTHR-QS, 10 m ~ 30 m · 50 ft · 100 ft)
Ralston QTHA-KIT3에는 무엇이 들어 있습니까?
3 ft 황동 Quick-test 호스 1개와 1/4" 수 NPT 어댑터 1개입니다. 각각 QTQT-HOS-3ft, QTHA-2MB0입니다.
QTHA-KIT3의 최대 압력은 얼마입니까?
키트 기준 5000 psi(350 bar)입니다. 호스 단품은 6900 psi, 어댑터 단품은 5000 psi입니다.
QTHA-KIT3 어댑터의 나사 규격은 무엇입니까?
1/4" 수 NPT(ASME B1.20.1)이며 반대쪽은 수 Quick-test입니다.
FAQ 자주묻는 질문
-
Ralston QTHA-KIT3에는 무엇이 들어 있습니까?
3 ft 황동 Quick-test 호스 1개와 1/4" 수 NPT 어댑터 1개입니다. 각각 QTQT-HOS-3ft, QTHA-2MB0입니다.
-
QTHA-KIT3의 최대 압력은 얼마입니까?
키트 기준 5000 psi(350 bar)입니다. 호스 단품은 6900 psi, 어댑터 단품은 5000 psi입니다.
-
QTHA-KIT3 어댑터의 나사 규격은 무엇입니까?
1/4" 수 NPT(ASME B1.20.1)이며 반대쪽은 수 Quick-test입니다.
