Ralston 퀵 테스트 6900psi 스테인리스 호스 (61cm ~ 31m)

Ralston 퀵 테스트 6900psi 스테인리스 호스 (61cm ~ 31m)

MODEL
QSQS-HOS 시리즈
브랜드
RALSTON INSTRUMENTS

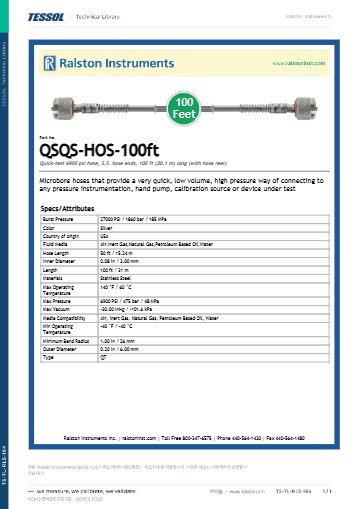

제품 자료
제품문의 구매하기

렌치 없이 연결하는
6,900 psi 호스

Ralston QTQT-HOS · QSQS-HOS Quick-test 호스

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTQT-HOS·QSQS-HOS는 양끝이 암 Quick-test 커넥터인 6,900 psi 마이크로보어 호스(Quick-test Hose)입니다. 렌치와 나사 실링제 없이 체결해 압력·진공 교정 라인의 기기와 교정 소스를 연결합니다.

호스 끝이 황동이면 QTQT, 스테인리스강이면 QSQS이며 2 ft부터 100 ft까지 아홉 가지 길이로 나뉩니다. 작동 압력이 걸린 상태에서도 체결하는 이 호스는 (주)테솔이 국내에 공식 공급합니다.

9종

2 ft ~ 100 ft 길이

6,900 psi

최대 작동 압력

27,000 psi

파열 압력(작동 압력 아님)

3.00 mm

호스 안지름

특징

체결 시간을 줄이는
마이크로보어 호스

핵심 특징현장에서 달라지는 점
렌치 없는 체결렌치나 나사 실링제 없이 연결하고 분리하므로 교정 대상을 바꾸는 시간이 짧아집니다.
작동 압력 유지 체결압력이 걸린 상태에서도 연결과 분리가 이루어져 라인 압력을 다시 올리는 작업을 줄입니다.
마이크로보어 구조안지름 3.00 mm로 내부 부피가 작아 진공과 압력 교정에서 안정 시간이 짧습니다.
유연한 배관바깥지름이 6.00 mm로 가늘어 작업대 주변의 좁은 공간에서도 경로를 쉽게 잡습니다.
끝 소재 2종황동 끝 QTQT와 스테인리스강 끝 QSQS 중 연결 부품과 같은 소재를 고릅니다.
9가지 길이2 ft부터 100 ft까지 설치 거리에 가까운 길이를 골라 여분 호스를 줄입니다.

호스 선택

길이와 끝 소재를
거리에 맞춰 선택

호스는 길수록 내부 부피와 압력 손실이 늘기 때문에 교정 소스와 기기 사이 거리보다 조금 긴 길이를 고르세요. 2~10 ft 호스는 작업대 위 연결에, 20 ft·50 ft·100 ft 호스는 설비까지 떨어진 현장 연결에 맞습니다. 호스 끝은 양쪽 모두 암 Quick-test이므로 수 Quick-test 어댑터와 함께 사용합니다.

수 Quick-test 어댑터와 함께 사용

양끝이 암 커넥터라서 호스끼리는 직접 잇지 않고 수 Quick-test 부품이나 어댑터를 사이에 둡니다. 어댑터가 황동이면 QTQT, 스테인리스강이면 QSQS를 고르면 접촉 소재가 통일됩니다.

압력 기준

작동 압력과
파열 압력 구분

최대 작동 압력은 6,900 psi이고 파열 압력은 27,000 psi입니다. 파열 압력은 호스가 파손되는 한계라서 시험 압력으로 사용하지 않습니다. 사용 온도는 -40 ~ 60 °C이며 최대 진공은 -30 InHg까지 허용합니다.

사양

두 계열 사양과
9가지 길이

항목QTQT-HOSQSQS-HOS
품번(코드)16219877771621996771
호스 끝황동스테인리스강
호스 양끝 커넥터암 Quick-test × 암 Quick-test암 Quick-test × 암 Quick-test
모델 길이2 · 3 · 5 · 6 · 8 · 10 · 20 · 50 · 100 ft2 · 3 · 5 · 6 · 8 · 10 · 20 · 50 · 100 ft
주문 품번 예QTQT-HOS-3ftQSQS-HOS-3ft

시리즈 공통 사양

항목사양
최대 압력6,900 psi / 475 bar / 48 MPa
파열 압력27,000 psi / 1,860 bar / 185 MPa (작동 압력 아님)
호스 안지름0.08 in / 3.00 mm
호스 바깥지름0.20 in / 6.00 mm
최소 굽힘 반경1 in / 26 mm
호스 재질강화 폴리아마이드
최대 진공-30 InHg / -101.6 kPa
최소 사용 온도-40 °F / -40 °C
최대 사용 온도140 °F / 60 °C
사용 유체공기, 불활성 가스, 천연가스, 석유계 오일, 물
호스 유형QT
색상실버
원산지미국

활용 분야

고압 교정 라인을
잇는 현장

  • 압력 계측기 연결 — 교정 소스와 피교정 기기를 Quick-test 어댑터로 연결합니다.
  • 진공·압력 교정 — 마이크로보어 구조로 압력 안정 시간을 줄입니다.
  • 시험 장치 고압 연결 — 렌치 없이 시험 장치에 고압 라인을 빠르게 연결합니다.
  • 원거리 설비 연결 — 50 ft · 100 ft 호스로 떨어진 장비까지 라인을 연결합니다.

선택 가이드

끝 소재와 보관 방식별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
황동 어댑터와 밸브를 쓰는 라인일 때QTQT-HOS황동 끝이라 접촉 소재가 같습니다.
스테인리스강 부품으로 통일할 때QSQS-HOS스테인리스강 끝으로 소재를 맞춥니다.

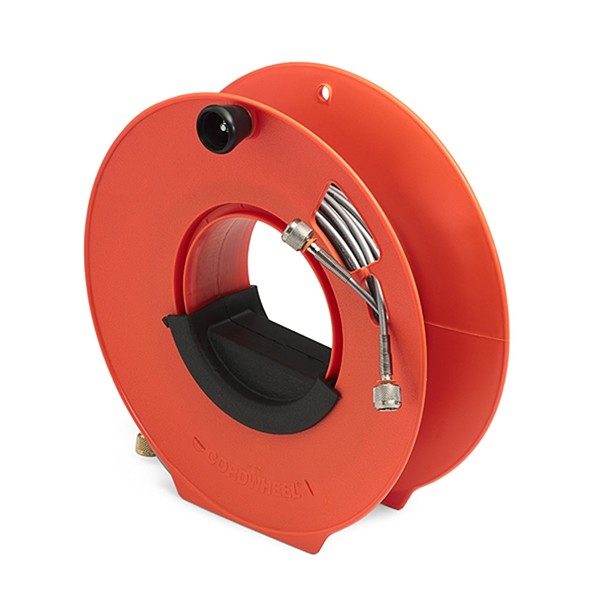

긴 호스를 감아 보관할 때QTHR 호스 릴릴에 호스가 포함된 구성을 고릅니다.
1/8" 튜브 피팅에 이을 때1P1P-HOS · 1S1S-HOS한쪽 끝이 1/8" 튜브 스텁입니다.

구성·옵션

주문 방법

항목내용
품번 구성QTQT-HOS 또는 QSQS-HOS 뒤에 길이를 붙여 주문 (예: QTQT-HOS-3ft)
길이2 · 3 · 5 · 6 · 8 · 10 · 20 · 50 · 100 ft
끝 소재QTQT 황동 · QSQS 스테인리스강
