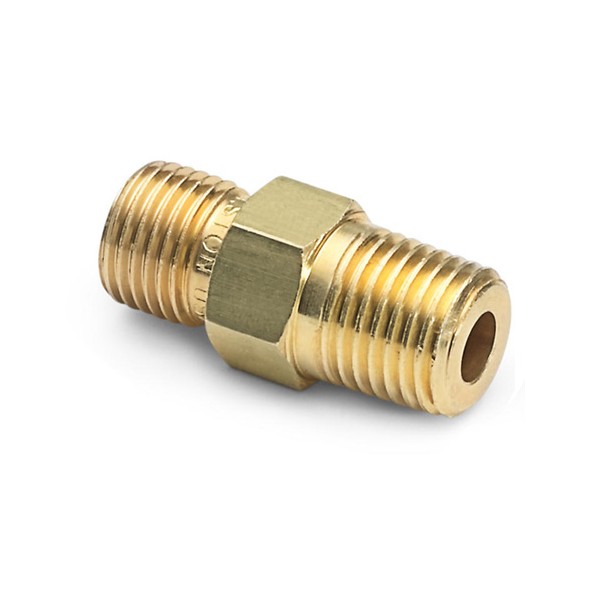

Ralston QTHA-2MB0 1/4" NPT(M) x 퀵-테스트(M) 커넥터

Ralston QTHA-2MB0 1/4" NPT(M) x 퀵-테스트(M) 커넥터

MODEL
QTHA-2MB0
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

NPT 수나사 포트를 호스에
잇는 황동·스테인리스 어댑터

Ralston QTHA · QTFT 수나사 NPT 어댑터

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA·QTFT 수나사 NPT 어댑터(Male NPT to Quick-test Adapter)는 1/8"~3/4" 수 NPT 나사를 수 Quick-test 커넥터로 바꿔 Quick-test 호스를 잇는 압력 연결 부품으로, 황동과 스테인리스강 21종으로 구성됩니다.

체크밸브가 없는 3개 모델은 5000 psi, 체크밸브를 내장한 나머지 18개 모델은 3000 psi 등급입니다. 호스를 뗄 때 흐름을 막는 구성과 최대 압력을 앞세우는 구성 중에서 고를 수 있습니다. 압력이 씰을 눌러 피팅을 더 단단히 밀봉하므로 교정과 시험에서 호스를 자주 바꾸는 작업의 연결 시간이 줄어듭니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

21종

캡 · 체인 · 체크밸브 조합

1/8"~3/4"

수 NPT 다섯 크기

5000 psi

체크밸브 없는 3개 모델

105 °C

작동 온도 상한

특징

체크밸브와 캡 구성으로
나뉜 21종

핵심 특징현장에서 달라지는 점
체크밸브 내장 모델호스를 뗄 때 한쪽 방향 흐름을 막아 압력 기기 쪽 압력이 갑자기 빠지는 상황을 줄입니다.
캡과 체인(QTFT)교정이 끝나면 캡을 다시 씌워 기밀을 유지하며, 체인이 달려 있어 캡을 잃어버리지 않습니다.
압력 보조 씰사용 압력이 오르면 압력이 씰을 눌러 피팅을 더 단단히 밀봉하므로 기밀이 유지됩니다.
황동과 스테인리스강황동 12종과 스테인리스강 9종 중에서 매체와 부식 환경에 맞는 소재를 고를 수 있습니다.
실링 테이프 없는 QD 모델QTHA-1MS0-QD는 실링 테이프와 렌치 없이 연결하는 퀵커넥트 방식입니다.

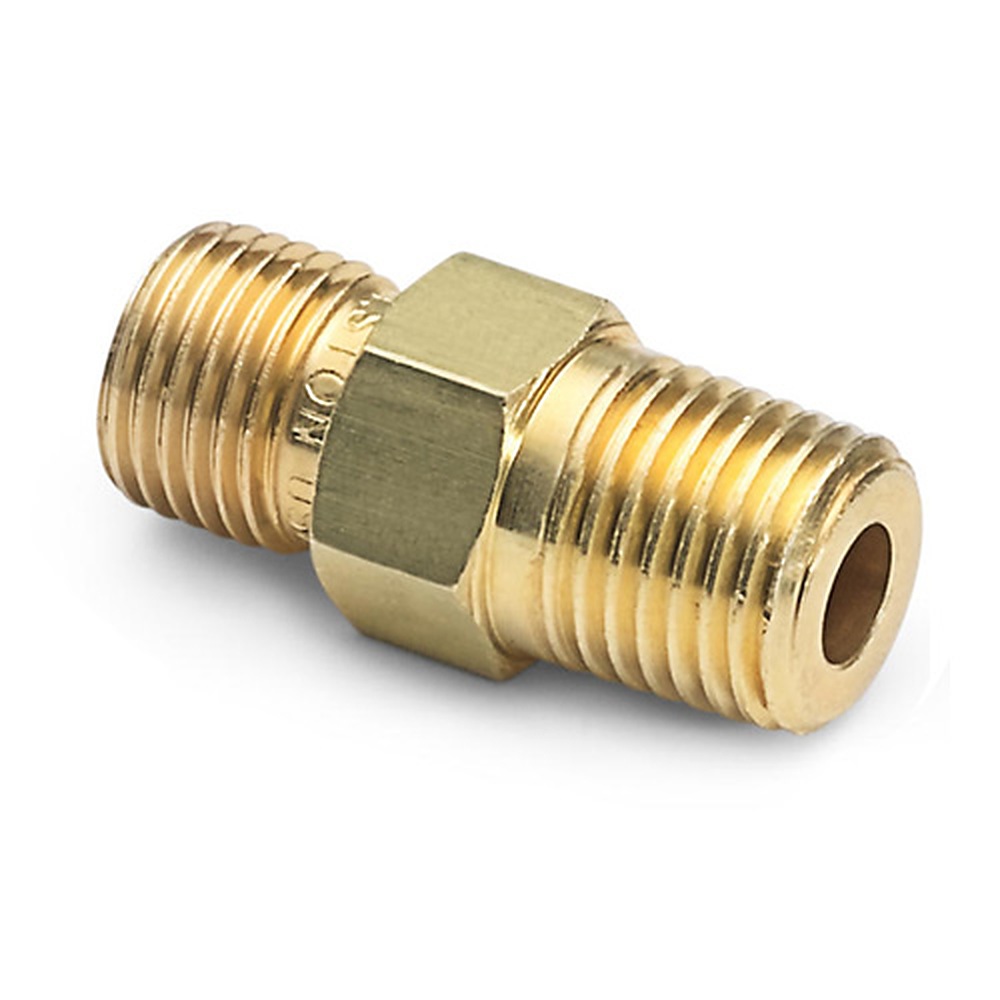

RALSTON INSTRUMENTS QTHA-2MB0 - 나사산이 있는 황동 퀵 테스트 커넥터 외형
나사산이 있는 황동 퀵 테스트 커넥터 외형

압력 등급

체크밸브 유무와
압력 등급 선택

체크밸브 모델은 3000 psi(200 bar, 20 MPa), 체크밸브가 없는 QTHA-1MS0-QD·QTHA-2MB0·QTFT-2MB0는 5000 psi(350 bar, 35 MPa)입니다. 사용 압력은 표의 최대 압력으로 판단하며, 파열 압력은 작동 압력과 구분합니다. 파열 압력이 명시된 모델은 QTHA-2MB0뿐입니다.

체크밸브 모델과 비체크밸브 모델

체크밸브 모델은 호스를 분리하는 순간 압력 기기 쪽을 막아 주고, 비체크밸브 모델은 5000 psi까지 흐름 제한 없이 연결합니다. 압력 등급과 호스를 분리할 때의 동작 중 무엇을 우선할지 정한 뒤 모델을 선택하세요.

연결 유의 사항

테이퍼 나사와
호환 범위

NPT는 테이퍼 나사이므로 BSPT, BSPP, 미터 나사 포트와 맞지 않습니다. 연결 전에 포트의 나사 규격을 먼저 대조하고, 규격이 다르면 해당 나사용 어댑터 페이지에서 모델을 고릅니다.

수 NPT 포트 연결 방법

수 NPT 나사는 압력 기기의 암 NPT 포트에 조여 넣고, 반대쪽 수 Quick-test 커넥터에 호스를 꽂습니다. 호스 교체는 커넥터에서 분리하는 동작으로 끝나므로 기기 쪽 나사를 다시 풀 필요가 없습니다.

사양

21종 비교와
공통 사양

모델나사소재체크밸브캡 · 체인최대 압력
QTHA-1MS0-QD1/8" 수 NPT (ASME B1.20.1)스테인리스강없음없음5000 psi / 350 bar / 35 MPa
QTHA-2MB01/4" 수 NPT (ASME B1.20.1)황동없음없음5000 psi / 350 bar / 35 MPa
QTFT-2MB01/4" 수 NPT (ASME B1.20.1)황동없음있음5000 psi / 350 bar / 35 MPa
QTHA-1MB11/8" 수 NPT (ASME B1.20.1)황동있음없음3000 psi / 200 bar / 20 MPa
QTFT-1MB11/8" 수 NPT (ASME B1.20.1)황동있음있음3000 psi / 200 bar / 20 MPa
QTHA-1MS11/8" 수 NPT (ASME B1.20.1)스테인리스강있음없음3000 psi / 200 bar / 20 MPa
QTFT-1MS11/8" 수 NPT (ASME B1.20.1)스테인리스강있음있음3000 psi / 200 bar / 20 MPa
QTHA-2MB11/4" 수 NPT (ASME B1.20.1)황동있음없음3000 psi / 200 bar / 20 MPa
QTFT-2MB11/4" 수 NPT (ASME B1.20.1)황동있음있음3000 psi / 200 bar / 20 MPa
QTHA-2MS11/4" 수 NPT (ASME B1.20.1)스테인리스강있음없음3000 psi / 200 bar / 20 MPa
QTFT-2MS11/4" 수 NPT (ASME B1.20.1)스테인리스강있음있음3000 psi / 200 bar / 20 MPa
QTHA-3MB13/8" 수 NPT (ASME B1.20.1)황동있음없음3000 psi / 200 bar / 20 MPa
QTFT-3MB13/8" 수 NPT (ASME B1.20.1)황동있음있음3000 psi / 200 bar / 20 MPa
QTHA-3MS13/8" 수 NPT (ASME B1.20.1)스테인리스강있음없음3000 psi / 200 bar / 20 MPa
QTFT-3MS13/8" 수 NPT (ASME B1.20.1)스테인리스강있음있음3000 psi / 200 bar / 20 MPa
QTHA-4MB11/2" 수 NPT (ASME B1.20.1)황동있음없음3000 psi / 200 bar / 20 MPa
QTFT-4MB11/2" 수 NPT (ASME B1.20.1)황동있음있음3000 psi / 200 bar / 20 MPa
QTHA-4MS11/2" 수 NPT (ASME B1.20.1)스테인리스강있음없음3000 psi / 200 bar / 20 MPa
QTFT-4MS11/2" 수 NPT (ASME B1.20.1)스테인리스강있음있음3000 psi / 200 bar / 20 MPa
QTHA-6MB13/4" 수 NPT (ASME B1.20.1)황동있음없음3000 psi / 200 bar / 20 MPa
QTFT-6MB13/4" 수 NPT (ASME B1.20.1)황동있음있음3000 psi / 200 bar / 20 MPa

치수와 무게

모델길이 × 폭 (in)무게렌치
QTHA-1MS0-QD1.75 × 0.8763 g해당 없음
QTHA-2MB01.29 × 0.5631 g15 mm
QTFT-2MB01.85 × 0.7155 g15 mm
QTHA-1MB11.2 × 0.5626 g15 mm
QTFT-1MB11.76 × 0.7151 g15 mm
QTHA-1MS11.2 × 0.5624 g15 mm
QTFT-1MS11.76 × 0.7148 g15 mm
QTHA-2MB11.29 × 0.5633 g15 mm
QTFT-2MB11.85 × 0.7157 g15 mm
QTHA-2MS11.29 × 0.5629 g15 mm
QTFT-2MS11.85 × 0.7152 g15 mm
QTHA-3MB11.4 × 0.7556 g19 mm
QTFT-3MB11.97 × 0.7582 g19 mm
QTHA-3MS11.4 × 0.7580 g19 mm
QTFT-3MS11.97 × 0.7581 g19 mm
QTHA-4MB11.57 × 0.87110 g23 mm
QTFT-4MB12.14 × 0.8794 g23 mm
QTHA-4MS11.57 × 0.87100 g23 mm
QTFT-4MS12.14 × 0.87125 g23 mm
QTHA-6MB11.81 × 1.06165 g27 mm
QTFT-6MB12.38 × 1.06190 g27 mm

시리즈 공통 사양

항목사양
원산지미국
씰 재질Buna-N (QTHA-1MS0-QD는 Buna-N, Teflon)
작동 온도 상한105 °C
파열 압력QTHA-2MB0만 20000 psi / 1380 bar / 140 MPa
나사 규격수 NPT (ASME B1.20.1) 1/8" · 1/4" · 3/8" · 1/2" · 3/4"
호스 쪽 연결수 Quick-test 커넥터
캡 · 체인QTFT 계열 포함, QTHA 계열 없음

활용 분야

호스 교체가 잦은
압력 시험 현장

  • 압력 트랜스미터·게이지 연결 — NPT 수나사 포트의 기기를 Quick-test 호스에 잇습니다.
  • 교정 현장 — 호스를 자주 바꾸는 작업에서 연결 시간을 줄입니다.
  • 시험과 샘플 추출 — 호스를 빠르게 연결하고 분리합니다.
  • 호스 분리 시 흐름 차단 — 체크밸브 모델로 한쪽 방향 흐름을 막습니다.

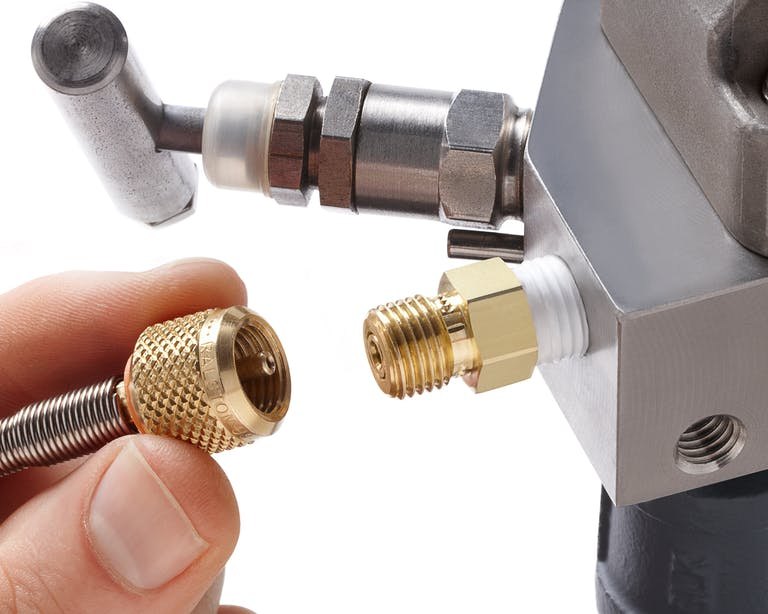

RALSTON INSTRUMENTS QTHA-2MB0 - 장비 포트에 황동 커넥터와 호스를 연결하는 모습
장비 포트에 황동 커넥터와 호스를 연결하는 모습

선택 가이드

조건별 권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
렌치 없이 NPT 포트에 연결할 때QTHA-1MS0-QD1/8" 수 NPT 스테인리스강 퀵커넥트 방식입니다.
캡과 체인이 필요할 때QTFT 계열 (예: QTFT-2MB1)QTFT 계열에 캡과 체인이 포함됩니다.
5000 psi 등급이 필요할 때QTHA-2MB0 · QTFT-2MB0 · QTHA-1MS0-QD체크밸브가 없는 3개 모델이 5000 psi 등급입니다.
1/2", 3/4" 나사가 필요할 때QTHA-4MB1 · QTHA-6MB1각각 1/2", 3/4" 수 NPT 황동 모델입니다.

구성·옵션

구성품과 소재 구분

구분내용
구성품어댑터 1개
캡 · 체인QTFT 계열 포함, QTHA 계열 없음
소재황동 12종 · 스테인리스강 9종
호스 쪽수 Quick-test 커넥터
