Ralston QTHA-3FB0 3/8" NPT(F) x 퀵-테스트(M) 커넥터

Ralston QTHA-3FB0 3/8" NPT(F) x 퀵-테스트(M) 커넥터

MODEL
QTHA-3FB0
브랜드
RALSTON INSTRUMENTS

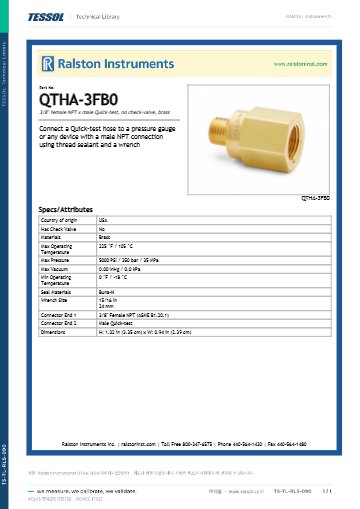

제품 자료
제품문의 구매하기

수 NPT 연결부 압력계를
호스에 잇는 암나사 어댑터

Ralston 암나사 NPT 어댑터 5종

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA-1FB0·2FB0·3FB0·4FB0·1FS0-QD는 수 NPT 연결부를 가진 압력계와 압력 기기를 Quick-test 호스에 잇는 암나사 NPT 어댑터(Female NPT to Quick-test Adapter) 5종이며, 1/8"~1/2" 암 NPT 네 가지 크기를 지원합니다.

다섯 모델 모두 5000 psi 등급이고 호스 쪽은 수 Quick-test 커넥터입니다. 황동 4종은 나사 실란트와 렌치로 체결하고, 스테인리스강 QTHA-1FS0-QD는 퀵커넥트 방식이라 렌치 없이 연결과 분리가 끝납니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

5000 psi

다섯 모델 공통 최대 압력

4종

황동 렌치 체결 모델

1종

스테인리스 퀵커넥트 모델

105 °C

작동 온도 상한

특징

체결 방식으로 나뉜
암 NPT 어댑터

핵심 특징현장에서 달라지는 점
퀵커넥트(QD)QTHA-1FS0-QD는 렌치 없이 기밀하게 연결해 압력계를 자주 바꾸는 시험에서 작업 시간을 줄입니다.
암 NPT 포트수 NPT 연결부를 가진 압력계와 기기에 직접 조여 넣습니다.
압력 보조 씰압력이 씰을 눌러 피팅을 더 단단히 밀봉하며, 스테인리스 모델은 Teflon 씰을 더합니다.
황동과 스테인리스강황동 4종과 스테인리스강 1종 중에서 현장 조건에 맞춰 고릅니다.
렌치 크기 구분황동 모델은 크기별 전용 렌치로 체결합니다. 렌치 크기는 사양표에 모델별로 정리되어 있습니다.

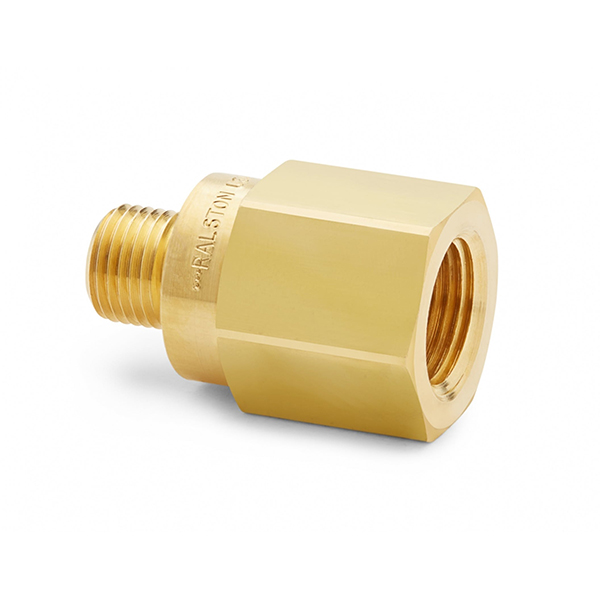

RALSTON INSTRUMENTS QTHA-3FB0 - 황동 재질의 암수 나사형 퀵 테스트 커넥터
황동 재질의 암수 나사형 퀵 테스트 커넥터

체결 방식

황동 렌치 체결과
퀵커넥트

황동 4종은 나사 실란트를 사용하고 렌치로 조여 NPT 연결부를 기밀하게 만듭니다. 렌치 크기는 나사 크기에 따라 커지고 사양표에 모델별로 수록되어 있습니다. 퀵커넥트 모델은 실란트 없이 연결합니다.

크기별 렌치와 체결 순서

압력계의 수 NPT 나사에 어댑터를 실란트와 함께 조인 뒤 호스 커넥터를 꽂습니다. 1/8" 크기는 황동 QTHA-1FB0과 스테인리스 QTHA-1FS0-QD 중에서 체결 방식으로 고릅니다.

호환 범위

NPT 전용 어댑터의
사용 범위

NPT 이외 나사와의 구분

BSPT, BSPP, 미터 나사 포트와는 맞지 않습니다. 압력계의 연결부가 NPT 규격인지 확인한 뒤 모델을 고르고, 호스 쪽이 암 Quick-test여야 하는 구성은 암 Quick-test 어댑터 페이지에서 고르세요.

사양

5종 비교와
공통 사양

모델나사소재체크밸브렌치최대 압력
QTHA-1FB01/8" 암 NPT (ASME B1.20.1)황동없음16 mm5000 psi / 350 bar / 35 MPa
QTHA-2FB01/4" 암 NPT (ASME B1.20.1)황동없음19 mm5000 psi / 350 bar / 35 MPa
QTHA-3FB03/8" 암 NPT (ASME B1.20.1)황동없음24 mm5000 psi / 350 bar / 35 MPa
QTHA-4FB01/2" 암 NPT (ASME B1.20.1)황동없음29 mm5000 psi / 350 bar / 35 MPa
QTHA-1FS0-QD1/8" 암 NPT (ASME B1.20.1)스테인리스강없음해당 없음5000 psi / 350 bar / 35 MPa

치수와 무게

모델길이 × 폭 (in)무게렌치
QTHA-1FB01.38 × 0.6245 g16 mm
QTHA-2FB01.57 × 0.7566 g19 mm
QTHA-3FB01.32 × 0.9491 g24 mm
QTHA-4FB01.66 × 1.12140 g29 mm
QTHA-1FS0-QD1.52 × 0.7854 g해당 없음

시리즈 공통 사양

항목사양
원산지미국
작동 온도 상한105 °C
최대 진공0.0 kPa
씰 재질Buna-N (QTHA-1FS0-QD는 Buna-N, Teflon)
포트 쪽 연결암 NPT (ASME B1.20.1) 1/8" · 1/4" · 3/8" · 1/2"
호스 쪽 연결수 Quick-test 커넥터
체크밸브전 모델 없음

활용 분야

수 NPT 기기의
호스 연결

  • 압력계 호스 연결 — 수 NPT 연결부를 가진 압력계를 Quick-test 호스에 잇습니다.
  • NPT 기기 교정과 시험 — 호스를 연결하는 부품으로 사용합니다.
  • 교정 장비 연결 — 교정 장비와 압력계 사이에 호스 연결부를 만듭니다.
  • 소재 선택 — 현장 조건에 따라 황동과 스테인리스강 중에서 고릅니다.

선택 가이드

포트 크기에 맞는 모델 선택

이럴 때 (현장 조건)권장 모델선택 이유
1/8" 암 NPT 포트일 때QTHA-1FB0 · QTHA-1FS0-QD황동 렌치 체결 또는 스테인리스 퀵커넥트입니다.
렌치 없이 연결할 때QTHA-1FS0-QD퀵커넥트 방식입니다.
1/2" 암 NPT 포트일 때QTHA-4FB0가장 큰 크기의 황동 모델입니다.
호스 쪽이 암 Quick-test일 때QTHA-2FBA · QTHA-2FSA-QD암 Quick-test 어댑터 페이지의 모델입니다.

구성·옵션

어댑터 구성품과 연결부

구분내용
구성품어댑터 1개
포트 쪽암 NPT(ASME B1.20.1) 1/8" · 1/4" · 3/8" · 1/2"
호스 쪽수 Quick-test 커넥터
소재황동 4종 · 스테인리스강 1종
