Ralston QTHA-2MB0-RS BSPP(M)(RS)퀵 테스트 어댑터

Ralston QTHA-2MB0-RS BSPP(M)(RS)퀵 테스트 어댑터

MODEL
QTHA-2MB0-RS
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

BSPT·BSPP 나사 포트에
시험 호스를 잇는 어댑터

Ralston QTHA · QTFT -RT · -RS 어댑터

견적 받기

Ralston 국내 정식 공급 파트너

Ralston QTHA·QTFT -RT·-RS 어댑터는 BSPT(ISO 7) 수나사와 BSPP(ISO 228) 수나사 포트에 Quick-test 호스를 잇는 파이프 나사용 Quick-test 어댑터이며, BSPT 4종과 BSPP 5종으로 구성됩니다.

-RT 4종은 체크밸브를 내장해 3000 psi, -RS 5종은 체크밸브 없이 5000 psi 등급이고, BSPP 모델은 본딩 씰 링으로 압력 기밀을 만듭니다. 포트 규격이 다른 장비를 옮겨 다니는 교정 작업에서 호스는 그대로 두고 어댑터만 바꿉니다. 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

3000 psi

-RT 모델 최대 압력

5000 psi

-RS 모델 최대 압력

G 1/8~3/8

BSPP 평행 나사 세 크기

1/8" · 1/4"

BSPT 테이퍼 나사 두 크기

특징

테이퍼와 평행 나사를
가르는 두 계열

핵심 특징현장에서 달라지는 점
BSPP 평행 나사G 1/8, G 1/4, G 3/8 포트에 맞고 본딩 씰 링이 압력 기밀을 만들어 나사 실란트 사용이 줄어듭니다.
BSPT 테이퍼 나사1/8", 1/4" 수 BSPT 포트에 직접 조여 파이프 나사 계통의 기기를 호스에 잇습니다.
체크밸브(-RT)-RT 4종은 모두 체크밸브가 있어 호스를 분리할 때 흐름을 막습니다.
캡과 체인(QTFT-RT)캡을 다시 씌워 기밀을 유지하고 체인이 캡 분실을 막습니다.
황동과 스테인리스강황동 모델과 스테인리스강 -RS 모델 중에서 부식 환경에 맞춰 고릅니다.

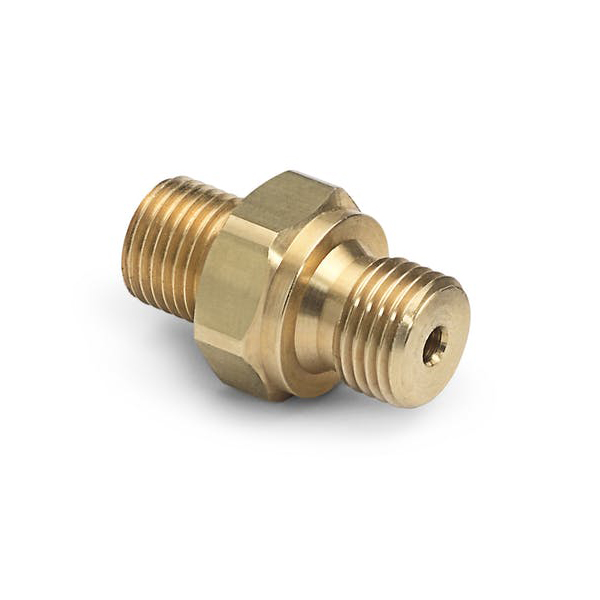

RALSTON INSTRUMENTS QTHA-2MB0-RS - 육각 몸체에 양쪽 나사가 있는 황동 어댑터
육각 몸체에 양쪽 나사가 있는 황동 어댑터

나사 구분

BSPT와 BSPP의
구분 방법

-RT는 BSPT(ISO 7/1) 테이퍼 나사, -RS는 BSPP(ISO 228/1) 평행 나사입니다. 두 규격은 서로 바꿔 사용하지 못하고 NPT 포트와도 맞지 않으므로, 포트의 나사 규격을 확인한 뒤 계열을 정합니다.

핸드 펌프와 교정기 연결

암 BSPP 포트를 가진 핸드 펌프와 압력 교정기에는 -RS 계열이 맞고, BSPT 포트 압력 게이지를 호스로 교정할 때는 -RT 계열이 맞습니다. 임시 설치용 BSPP 연결에서도 어댑터만 교체해 호스를 재사용합니다.

압력 등급

-RT와 -RS의
압력 등급 차이

체크밸브 유무와 압력 등급

체크밸브를 내장한 -RT 모델은 3000 psi(200 bar, 20 MPa), 체크밸브가 없는 -RS 모델은 5000 psi(350 bar, 35 MPa)입니다. 높은 압력이 필요하면 -RS 계열을, 호스 분리 때 흐름 차단이 필요하면 -RT 계열을 고릅니다.

사양

9종 비교와
공통 사양

모델나사소재체크밸브캡 · 체인최대 압력
QTHA-1MB0-RSG 1/8 수 BSPP (ISO 228)황동없음없음5000 psi / 350 bar / 35 MPa
QTHA-1MS0-RSG 1/8 수 BSPP (ISO 228)스테인리스강없음없음5000 psi / 350 bar / 35 MPa
QTHA-2MB0-RSG 1/4 수 BSPP (ISO 228)황동없음없음5000 psi / 350 bar / 35 MPa
QTHA-2MS0-RSG 1/4 수 BSPP (ISO 228)스테인리스강없음없음5000 psi / 350 bar / 35 MPa
QTHA-3MB0-RSG 3/8 수 BSPP (ISO 228)황동없음없음5000 psi / 350 bar / 35 MPa
QTHA-1MB1-RT1/8" 수 BSPT (ISO 7)황동있음없음3000 psi / 200 bar / 20 MPa
QTFT-1MB1-RT1/8" 수 BSPT (ISO 7)황동있음있음3000 psi / 200 bar / 20 MPa
QTHA-2MB1-RT1/4" 수 BSPT (ISO 7)황동있음없음3000 psi / 200 bar / 20 MPa
QTFT-2MB1-RT1/4" 수 BSPT (ISO 7)황동있음있음3000 psi / 200 bar / 20 MPa

치수와 무게

모델길이 × 폭 (in)무게렌치
QTHA-2MB0-RS1.25 × 0.7541 g
QTHA-1MB1-RT1.2 × 0.5628 g15 mm
QTFT-1MB1-RT1.76 × 0.7151 g15 mm
QTHA-2MB1-RT1.29 × 0.5635 g15 mm
QTFT-2MB1-RT1.85 × 0.7157 g15 mm

시리즈 공통 사양

항목사양
원산지미국
씰 재질Buna-N
작동 온도 상한105 °C
나사 규격BSPT(ISO 7) 테이퍼 1/8" · 1/4", BSPP(ISO 228) 평행 G 1/8 · G 1/4 · G 3/8
호스 쪽 연결Quick-test 커넥터
캡 · 체인QTFT-RT 모델 포함

활용 분야

파이프 나사 포트의
교정·시험

  • 핸드 펌프·압력 교정기 — 암 BSPP 포트에 호스를 연결합니다.
  • BSPT 포트 게이지 교정 — Quick-test 호스로 압력 게이지를 시험합니다.
  • 임시 설치 — BSPP 연결부에서 호스를 빠르게 교체합니다.
  • 이종 포트 장비 이동 — 포트 규격이 다른 장비를 옮겨 가며 연결합니다.

선택 가이드

포트 나사에 맞는 계열 선택

이럴 때 (현장 조건)권장 모델선택 이유
BSPP 평행 나사 포트일 때-RS 계열 (G 1/8 · 1/4 · 3/8)체크밸브 없이 5000 psi 등급입니다.
BSPT 테이퍼 나사 포트일 때-RT 계열 (1/8", 1/4")체크밸브가 있으며 3000 psi 등급입니다.
캡과 체인이 필요할 때QTFT-1MB1-RT · QTFT-2MB1-RT캡과 체인이 포함됩니다.
5000 psi 등급이 필요할 때-RS 계열체크밸브가 없는 구성입니다.

구성·옵션

구성품과 나사 구분

구분내용
구성품어댑터 1개
나사BSPT(ISO 7) 또는 BSPP(ISO 228) 수나사
캡 · 체인QTFT-RT 모델 포함
소재황동 또는 스테인리스강(-RS 일부)

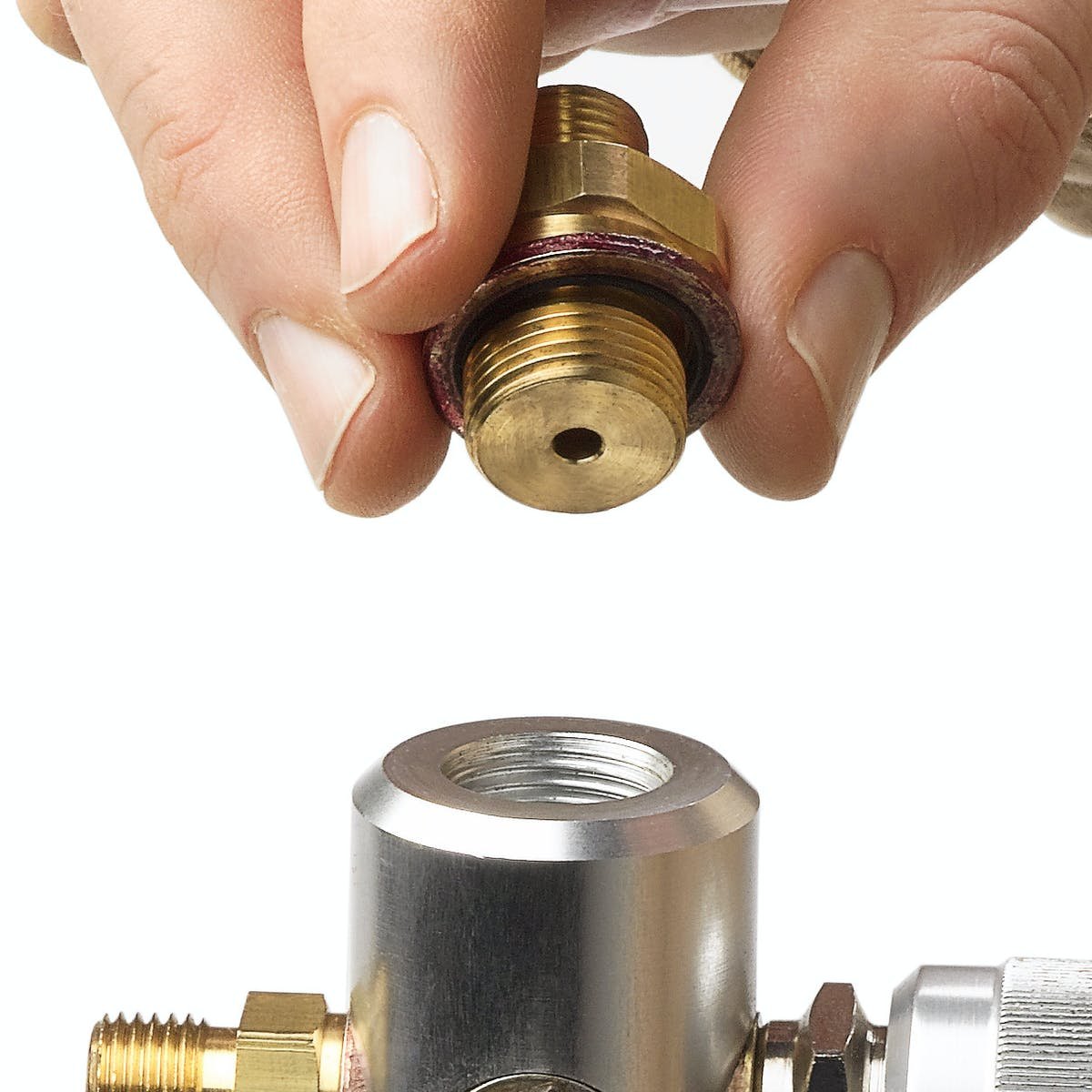

RALSTON INSTRUMENTS QTHA-2MB0-RS - 황동 퀵 테스트 어댑터를 손으로 잡고 연결하는 모습
황동 퀵 테스트 어댑터를 손으로 잡고 연결하는 모습
