Ralston QTHA-1MB1-RT 1/8" BSPT(M) 퀵-커넥트 커넥터

1/8" BSPT 포트에⁣ 체크밸브 포함 연결

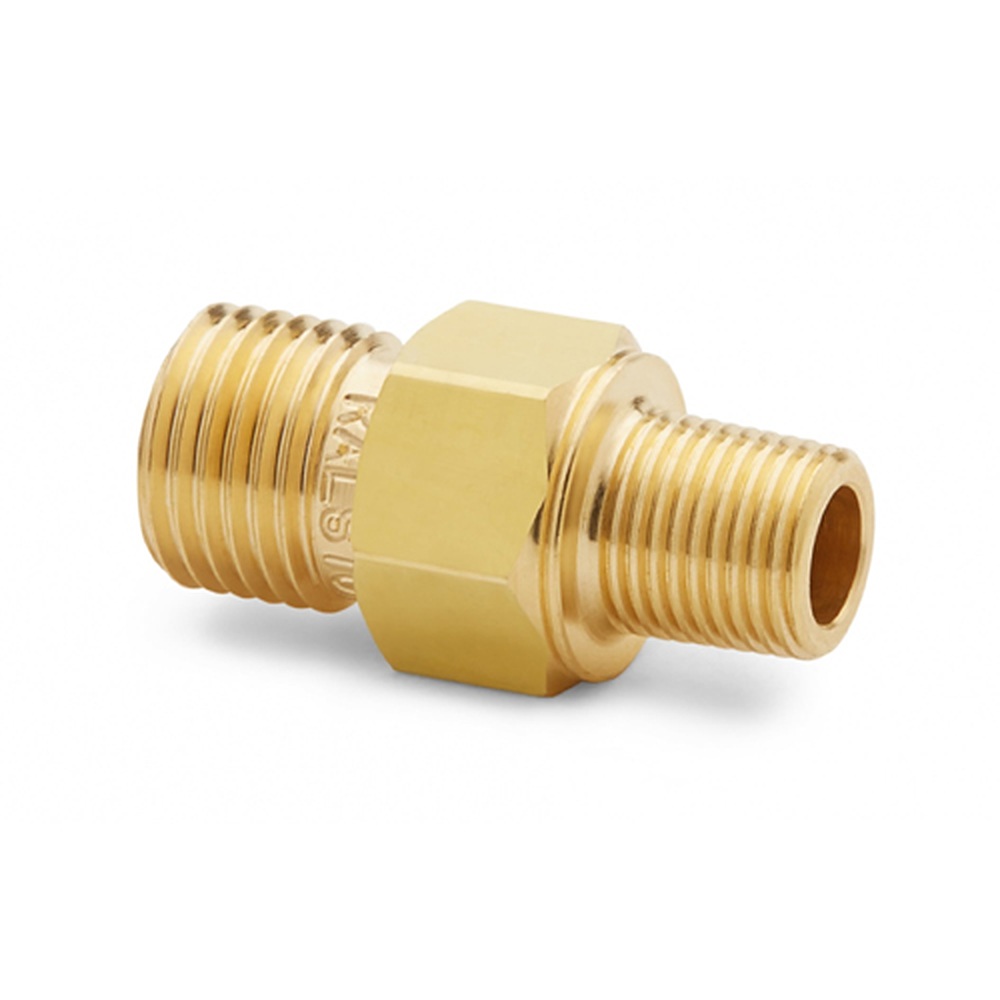

Ralston QTHA-1MB1-RT BSPT 수나사 어댑터

견적 받기

Ralston 한국 독점 공급 파트너

Ralston QTHA-1MB1-RT는 3000 psi급 황동 BSPT 수나사 어댑터(Male BSPT to Quick-test Adapter)로, 1/8" BSPT 수나사 × 수 Quick-test 연결을 갖췄습니다. BSPT는 테이퍼 나사이므로 BSPP·NPT 포트와 바꿔 쓰지 못합니다. (주)테솔이 국내에 공식 공급합니다.

한쪽은 1/8" BSPT 수나사, 반대쪽은 수 Quick-test입니다. 호스를 떼면 내장 체크밸브가 흐름을 막습니다.

압력·온도

QTHA-1MB1-RT 정격⁣ 3000 psi

정격 압력은 최대 20 MPa(3000 psi)입니다. 사용 온도 상한은 105 °C입니다. 황동 몸체에 Buna-N 씰을 사용합니다.

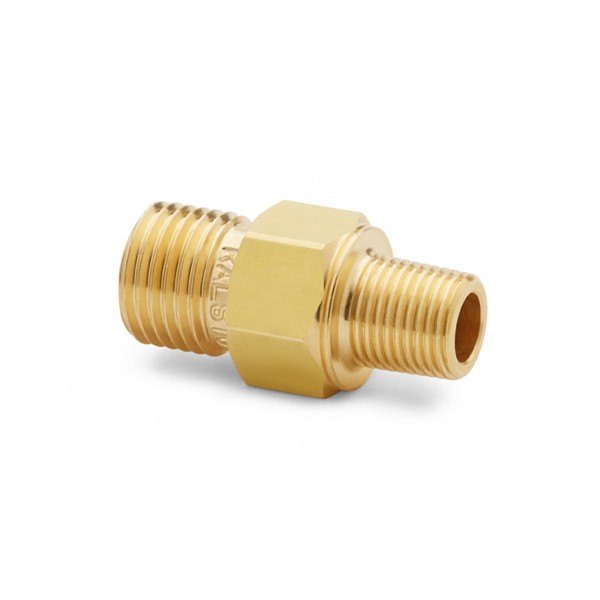

나사산과 육각 몸체가 보이는 황동 커넥터 모습

크기

QTHA-1MB1-RT⁣ 몸체 크기와 렌치

크기는 1.2 × 0.56 × 0.56 in입니다. 제품 무게는 28 g(0.98 oz)입니다. 체결용 렌치 크기는 15 mm(9/16 in)입니다.

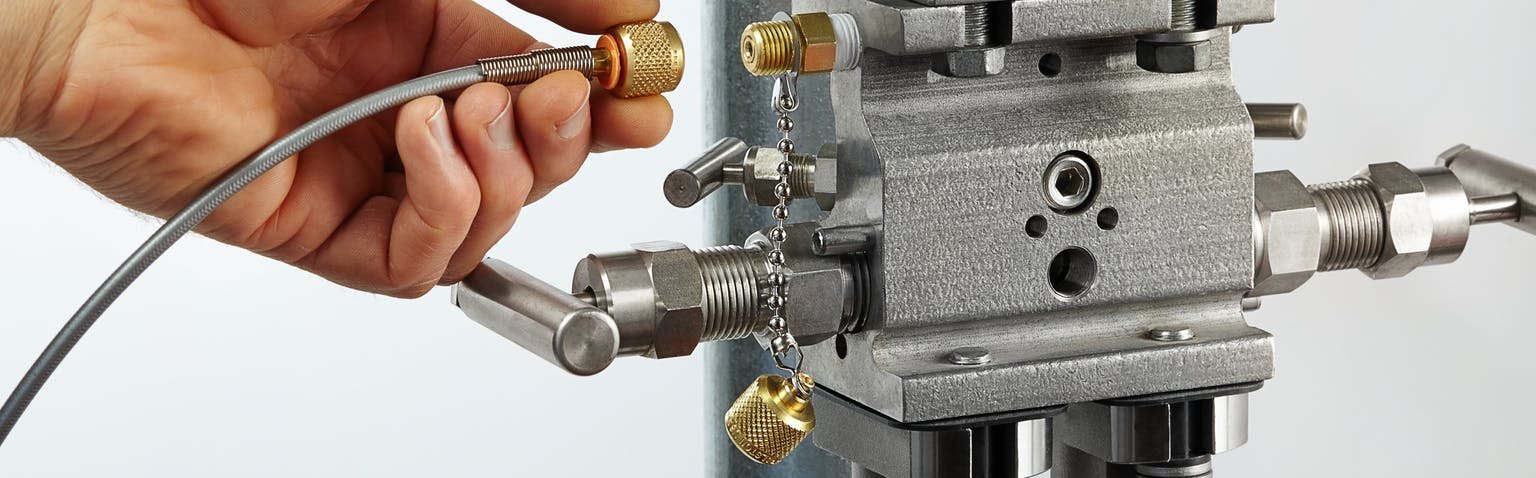

매니폴드 포트에 커넥터와 호스를 연결하는 모습

사양

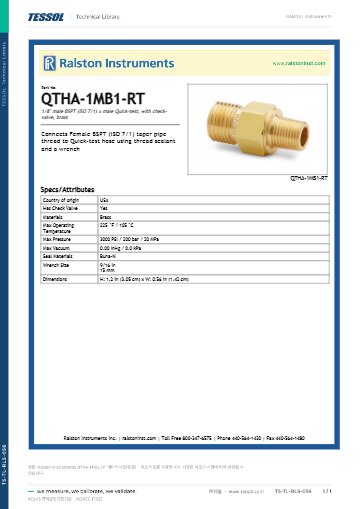

QTHA-1MB1-RT 사양표

같은 계열

QTHA-1MB1-RT⁣ 같은 계열 5종

• QTHA-2MB0-RS — G 1/4 BSPP 수나사, 체크밸브 없음, 5000 psi
• QTFT-1MB1-RT — 캡·체인 포함
• QTHA-2MB1-RT — 1/4" BSPT 수나사
• QTFT-2MB1-RT — 1/4" BSPT 수나사, 캡·체인 포함
