압력 안전 밸브(PSV) 역할과 시험 방법

PSV는 과압으로부터 사람, 설비, 공정을 보호하는 마지막 방어선이므로 정기 시험으로 작동 여부를 검증해야 합니다.

압력 안전 밸브(Pressure Safety Valve, PSV)는 공정 내 과압(Over Pressure)으로부터 사람, 설비, 공정을 보호하는 최종 안전 장치입니다. 이 글은 PSV의 역할과 정기 시험이 필요한 이유, 크랙 테스트 절차, 디지털 시험 장비 FieldLab을 정리합니다.

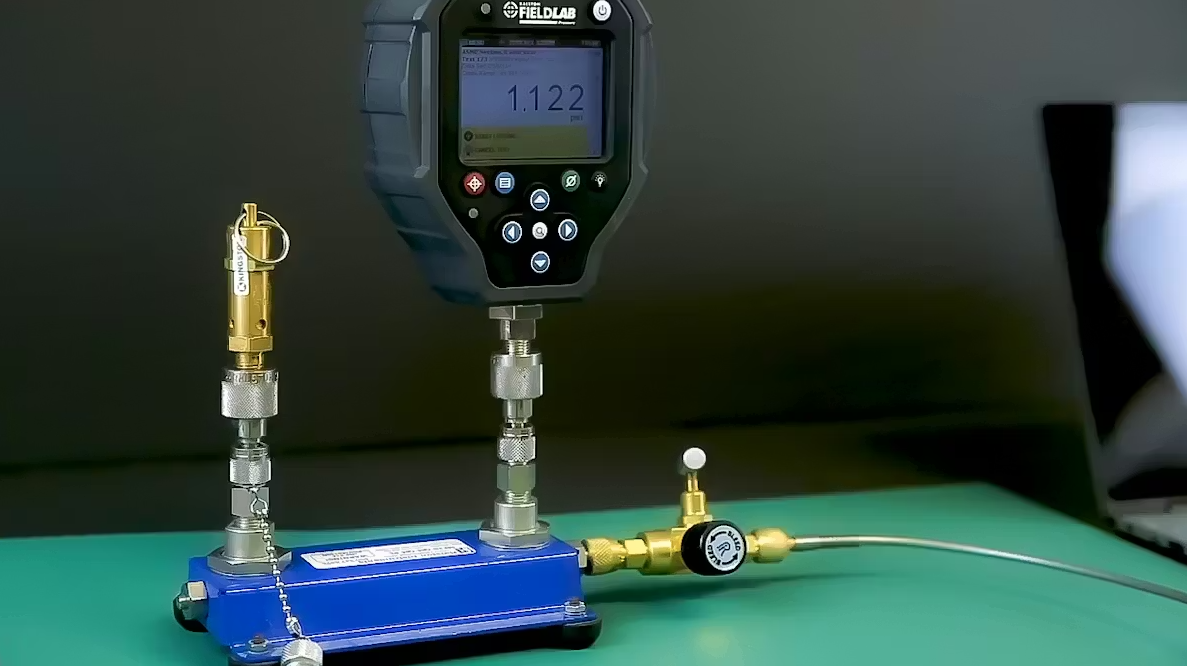

압력 안전 밸브(PSV) 관련 이미지

역할

PSV는 설정 압력에서 열리는 기계식 안전 장치입니다

시스템 압력이 미리 설정된 압력(설정 압력, Set Pressure)에 도달하면 PSV는 즉시 열려 압력을 방출합니다. 정상 상태로 회복되면 다시 닫혀 유체나 가스가 더 나가지 않게 합니다.

전원이나 제어 신호에 의존하지 않는 순수 기계식 장치이며, 어떤 상황에서도 작동하도록 설계됩니다. 그래서 과압으로 인한 설비 손상이나 사고를 막는 마지막 방어선으로 간주됩니다.

PSV가 필수로 쓰이는 산업 분야는 다음과 같습니다.

• 석유 및 가스 산업
• 발전 설비
• 상·하수 처리 시설
• 항공우주 및 항공 산업
• 철강 제조
• 화학 및 플라스틱 공정

시험 필요성

PSV는 1~3년 주기로 정기 시험합니다

PSV는 안전 체계의 최종 단계에 있는 장비라서 정기 시험으로 정상 작동 여부를 반드시 검증해야 합니다. 산업 분야와 운전 조건에 따라 다르지만 일반적으로 1~3년 주기의 정기 시험이 권장되며, 이전 점검 이력이나 공정 위험도에 따라 더 짧은 주기가 요구되기도 합니다.

장기간 사용하면 다음과 같은 문제가 생길 수 있습니다.

• 내부 기계 부품의 마모
• 밸브가 닫힌 상태로 고착되는 현상
• 이물질 또는 부식으로 인한 밀폐 성능 저하
• 개방 후 재밀봉 불량으로 인한 누설

시험 방법

크랙 테스트는 개방 압력과 재밀봉 압력을 확인합니다

PSV 시험은 실제 운전 조건에 가까운 압력 및 온도 조건에서 수행하는 것이 원칙입니다. 현장 상태에서 하는 인시추(In-situ) 시험도 가능하지만 설정 압력을 정확히 구현하기 어려워서, 대부분은 밸브를 분리해 시험실에서 벤치 테스트(Bench Test)로 진행합니다.

외부 압력원으로 밸브에 압력을 서서히 가해 밸브가 순간적으로 열리는 시점(크랙 또는 팝 압력)을 확인합니다. 이어서 압력을 낮추며 밸브가 다시 닫히는 압력(재밀봉 압력)을 측정하고 설정값과의 차이를 평가합니다.

시험의 목적은 다음 세 가지입니다.

• 설정 압력에서 밸브가 정확히 열리는지
• 열린 뒤 정상 압력 범위에서 다시 안정적으로 닫히는지
• 안전 기능이 의도한 대로 수행되는지

일반적인 PSV 시험은 4단계로 진행합니다

1. PSV 본체에 붙은 태그(Tag)로 설정 압력을 확인합니다. 사용하는 기준 압력 게이지는 그 설정 압력을 충분히 포함하는 측정 범위를 가져야 합니다.
2. 외부 압력원으로 압력을 서서히 올리고, 밸브가 순간적으로 열리는 시점의 압력을 기록합니다.
3. 압력을 천천히 낮추며 밸브가 다시 닫히는 압력(재밀봉 압력)을 측정합니다. 압력원 용량이 충분하지 않으면 재밀봉이 너무 빠르게 일어나 측정이 어려울 수 있습니다.
4. 신뢰성 확보를 위해 최소 3회 이상 반복 시험하고 모든 결과를 기록합니다.

한계

육안 관찰 중심의 시험에는 한계가 있습니다

전통적인 PSV 시험은 대부분 시험자의 육안 관찰과 경험에 의존합니다. 숙련된 기술자 두 명이 같은 시험을 해도 서로 다른 결과가 기록될 수 있어, 인적 오류가 개입될 여지가 있습니다.

• 시험 결과에 대한 객관적인 데이터 부족
• 시험자에 따라 달라질 수 있는 측정 결과
• 시험 이력 및 데이터 추적성 부족
• 성적서의 신뢰성 저하 가능성

시험 장비

FieldLab은 200Hz로 크랙 압력을 기록합니다

정확한 PSV 시험에는 밸브가 열리는 순간과 다시 닫히는 순간을 정밀하게 잡아내는 측정 기술이 필요합니다. FieldLab의 PSV/PRV 시험 모드는 초당 200회(200 Hz)의 고속 압력 로깅으로 크랙 압력과 재밀봉 압력을 감지합니다.

시험 중 측정한 모든 데이터는 장비에 자동 저장됩니다. PC로 전송하면 그래프와 함께 시험 보고서로 출력할 수 있습니다.

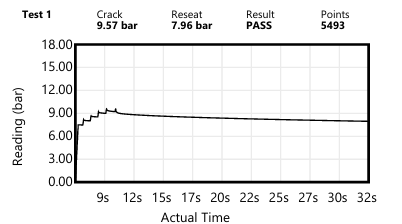

FieldLab PSV 시험 관련 이미지

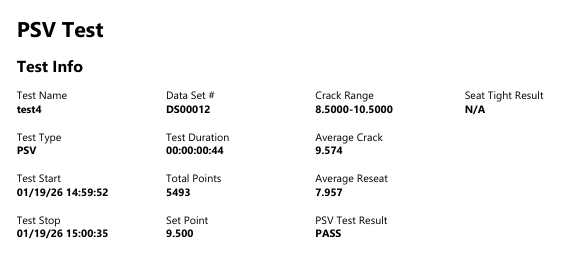

FieldLab 시험 보고서 관련 이미지

FieldLab 주요 특징

FieldLab은 정확성, 반복성, 추적성을 갖춘 PSV 시험 환경을 지원하며, 종이 문서 없는 완전한 디지털 시험 프로세스로 진행됩니다.

• 시험 데이터의 디지털 기록 및 저장
• 그래프 기반 시험 보고서 자동 생성
• 고객 정보 및 태그 정보 포함 가능
• ASME 기준에 따른 합격/불합격 자동 판정
• 누설 시험(Leak Test) 지원

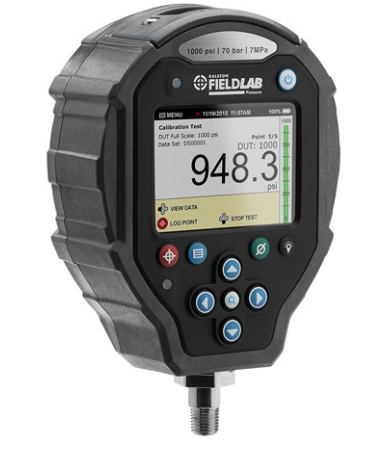

Ralston FieldLab 정밀급 디지털 압력계 (데이터 로깅)
