압력 공급만 필요한 현장에
맞춘 압력 제어 전용 컨트롤러

Additel ADT780S 압력 컨트롤러

견적 받기

Additel ADT780S는 ADT780과 같은 압력 제어부에서 전기 측정과 HART·Profibus 통신을 뺀 공압 압력 컨트롤러(Pressure Controller)로, 70 bar(1,000 psi)와 200 bar(3,000 psi) 두 범위에서 압력을 발생하고 제어합니다.

압력 공급만 필요한 현장이라면 측정 기능까지 갖춘 모델보다 구성이 단순하고, 제어 안정도는 ADT780과 같은 0.003 % FS입니다. 트랜스미터 출력 신호는 멀티미터나 HART 장비로 따로 읽으세요. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

0.003 % FS

제어 안정도

70 · 200 bar

압력 범위 두 가지

0.005 % 읽음값

정밀 모듈 기준

7인치

컬러 터치 화면

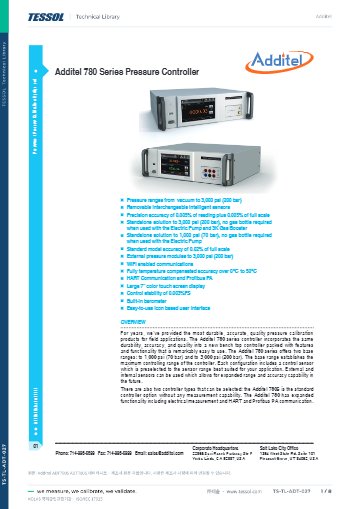

특징

ADT780S
압력 컨트롤러 특징

핵심 특징현장에서 달라지는 점
압력 제어 전용전기 측정 없이 압력 제어에 집중한 구성으로, 압력 공급만 필요한 작업에 적합합니다.
0.003 % FS 안정도설정한 압력을 흔들림 없이 유지하므로 교정 점마다 기다리는 시간이 짧습니다.
교체형 압력 모듈지능형 압력 모듈을 떼어 교체할 수 있어, 시험할 계기에 맞는 범위로 바꿔 사용할 수 있습니다.
내장 기압계내장 기압계가 대기압을 직접 읽으므로 게이지압과 절대압을 별도 기압계 없이 전환합니다.
온도 보상0~50 °C 구간에서 온도 변화의 영향을 보상해, 실험실 온도가 달라져도 측정값이 덜 흔들립니다.
7인치 터치 화면아이콘 화면에서 압력과 설정을 골라 조작하므로 메뉴를 찾는 단계가 줄어듭니다.
네트워크 연결RS232, USB, LAN, WiFi 가운데 현장 환경에 맞는 방식으로 컴퓨터와 연결할 수 있습니다.

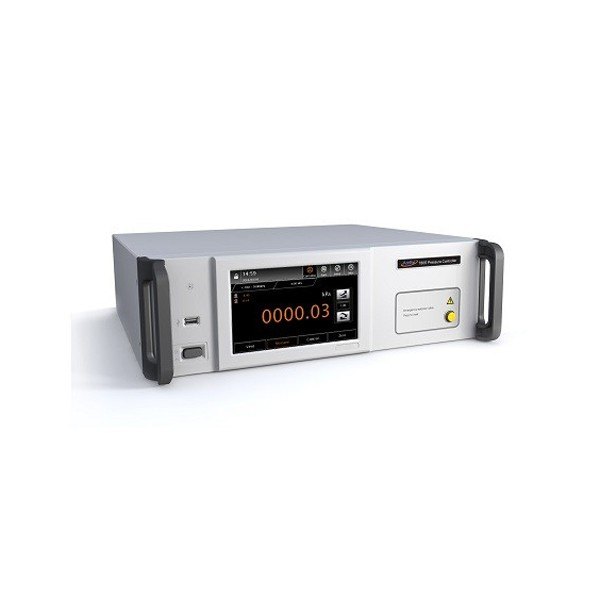

ADDITEL ADT780S - 컬러 터치 화면이 있는 랙형 압력 컨트롤러 전면
컬러 터치 화면이 있는 랙형 압력 컨트롤러 전면

ADT780과의 차이

ADT780S와 ADT780
기능 차이

두 모델은 압력 제어부가 같고, 차이는 전기 측정과 통신 기능에 있습니다. ADT780S에는 mA · V 측정과 루프 전원, HART · Profibus PA가 없으므로 트랜스미터를 교정하려면 출력을 별도 장비로 읽어야 합니다.

항목ADT780SADT780
압력 범위-14.5 psi부터 70 bar (1,000 psi) · 200 bar (3,000 psi)같음
제어 안정도0.003 % FS0.003 % FS
모듈 정확도정밀 0.005 % 읽음값 + 0.005 % FS · 표준 0.02 % FS같음
mA · V 측정 · 루프 전원없음있음
HART · Profibus PA없음있음
통신RS232 · USB · LAN · WiFi같음

트랜스미터 출력은 별도 장비로 판독

압력은 ADT780S로 만들고 트랜스미터의 mA 출력은 별도 멀티미터나 HART 장비로 읽습니다. 압력 배관과 전기 리드를 따로 정리해 두면 연결 실수로 생기는 측정 오류가 줄어듭니다.

압력원

가스 병 없이 운용하는
ADT780S 압력원 구성

압력원은 외부 고압 가스를 사용하거나, 전동 펌프로 가스 병 없이 70 bar까지 만드는 구성 중에서 고를 수 있습니다. 전동 펌프에 가스 부스터를 더하면 가스 공급 없이도 200 bar(3,000 psi)까지 올라갑니다. 정밀 모듈 CP1KM~CP3KM의 정확도는 0.01 % 읽음값과 0.003 % FS 중 큰 값입니다.

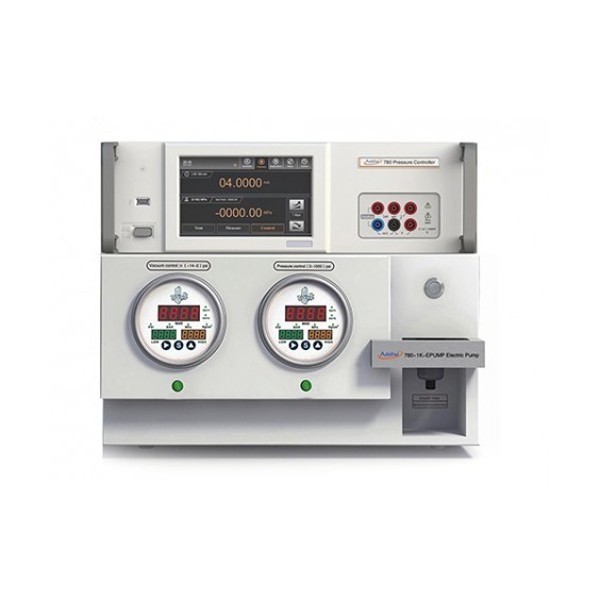

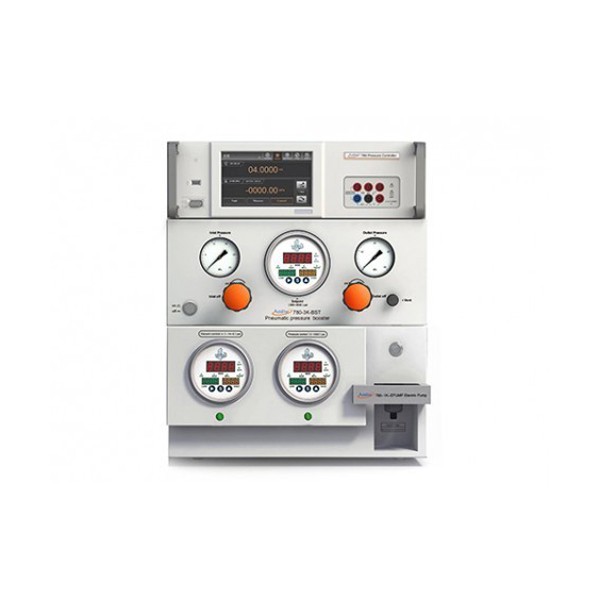

전동 펌프와 부스터 구성

전동 펌프와 부스터를 ADT780S 옆에 두고 가스 배관을 짧게 연결합니다. 가압 전에 체결부 누설을 점검하세요.

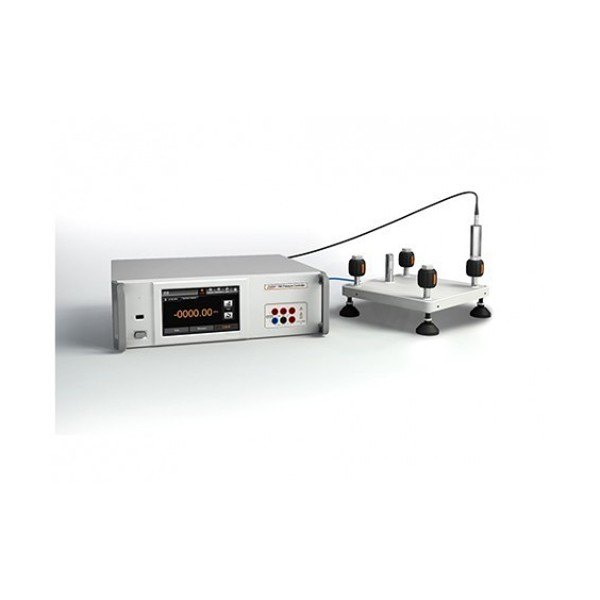

ADDITEL ADT780S - 압력 컨트롤러를 시험 장치와 연결해 구성한 모습
압력 컨트롤러를 시험 장치와 연결해 구성한 모습

사용 방법

ADT780S 압력 컨트롤러
RS232·LAN·Wi-Fi 연결 순서

ADT780S는 ADT780과 같은 압력 제어부를 갖추고 RS232, LAN, Wi-Fi로 컴퓨터와 연결합니다. ADT780과 달리 HART·Profibus 통신은 없습니다.

소프트웨어·도구하는 일
RS232 (DB-9)후면 포트로 PC 연결
LAN (RJ45)DHCP 또는 고정 IP로 네트워크 연결
Wi-Fi무선 네트워크 연결
USB-AUSB 메모리로 데이터 입출력과 펌웨어 업그레이드

처음 연결하는 순서

순서할 일
1Outlet 포트와 피교정 기기의 압력 배관을 연결합니다.
2System Setting의 Network Setting에서 Serial Port, WLAN Setting, Ethernet Setting 가운데 쓸 연결을 설정하세요.
3주 화면에서 목표 압력을 눌러 범위 안의 값을 입력합니다.
4Control을 눌러 제어 모드로 들어가면 출력 압력이 자동으로 조정됩니다.
5압력 표시가 녹색으로 바뀌면 설정 압력에 안정된 것이므로 피교정 기기의 값을 확인하세요.

RS232로 통신하는 동안에는 Wi-Fi를 사용할 수 없으므로 원격 연결 방식은 하나로 정해 두세요.

사양

ADT780S 압력 범위와 사양

항목70 bar 범위200 bar 범위
압력 범위-14.5 psi부터 70 bar (1,000 psi)200 bar (3,000 psi)
압력원전동 펌프로 가스 병 없이 70 bar까지, 그 밖에는 외부 고압 가스전동 펌프 + 가스 부스터로 가스 공급 없이 200 bar까지

시리즈 공통 사양

항목사양
제어 안정도0.003 % FS
모듈지능형 압력 모듈 1개 포함, 탈착 · 교체
모듈 정확도정밀 0.005 % 읽음값 + 0.005 % FS · 표준 0.02 % FS
정밀 모듈 CP1KM ~ CP3KM0.01 % 읽음값 또는 0.003 % FS 중 큰 값
내장 기압계표준 55 Pa · HABP 옵션 10 Pa
통신RS232 · USB · LAN · WiFi
화면7인치 컬러 터치 · 아이콘 기반 인터페이스
전원 · 크기 · 무게100 ~ 240 V, 50/60 Hz · 16.5 × 17.3 × 5.2 in · 15 kg
온도 · 습도0 ~ 50 °C 전 구간 온도 보상 · 보관 -20 ~ 70 °C · 습도 0 ~ 90 % RH (비응축)
형태벤치탑형

활용 분야

압력 공급이 중심인
교정·시험 작업

  • 압력 트랜스미터 교정 — 압력을 공급하고 출력은 별도 장비로 읽습니다.
  • 압력 게이지와 스위치 — 기준 압력으로 지시와 작동점을 시험합니다.
  • 연구실 시험 — 실험에 필요한 압력 조건을 안정적으로 유지합니다.
  • 가스 병이 없는 실험실 — 전동 펌프 구성으로 70 bar까지 압력 시험을 진행합니다.

선택 가이드

측정 기능 유무로 고르는
ADT780S와 ADT780

이런 작업이라면맞는 모델
압력 제어만 필요합니다ADT780S
전기 측정이나 HART · Profibus 통신이 필요합니다ADT780

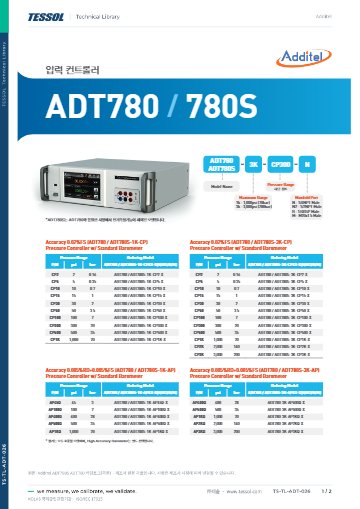

구성·옵션

ADT780S 본체와
별매 압력원·모듈

  • 본체 — ADT780S와 지능형 압력 모듈 1개로 구성됩니다.
  • 정밀 모듈 — CP1KM ~ CP3KM 가운데 필요한 범위를 선택할 수 있습니다.
  • 옵션 — HABP 기압계(10 Pa)를 선택할 수 있습니다.
  • 별매 — 가스 병 없이 운용하려면 ADT780-1K-EPUMP 전동 펌프와 ADT780-3K-BST 가스 부스터를 더합니다.
